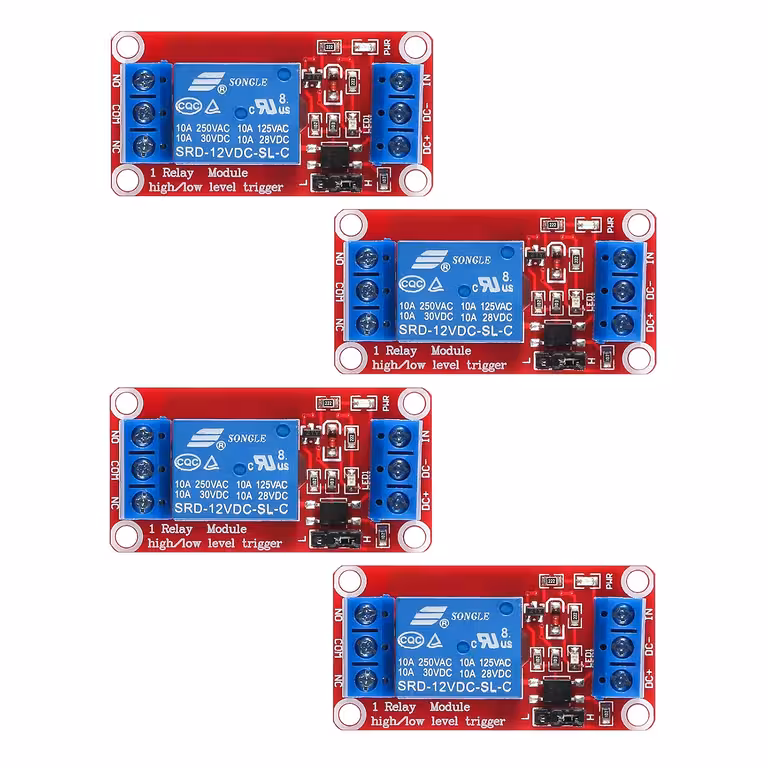

1-Kanal Relais-Module mit Optokoppler – 230V-Verbraucher sicher über Arduino oder Raspberry Pi steuern
Möchten Sie eine Pumpe, eine Lampe oder einen Motor mit 230V direkt über einen GPIO-Pin schalten? Ohne galvanische Trennung kann eine einzige Spannungsspitze Ihren Mikrocontroller sofort zerstören. Diese Relais-Module mit integriertem Optokoppler bilden eine elektrische Barriere zwischen Ihrer Steuerlogik und der Last. So bleiben Ihre Pins geschützt, egal was im 230V-Stromkreis passiert.
Hinweis: Bitte wählen Sie bei der Bestellung die gewünschte Variante aus – 5V-Relais-Modul oder 12V-Relais-Modul. Das Set enthält 4 Stück der gewählten Variante.
Warum dieses Set die richtige Wahl ist (Vorteile):
- Galvanische Trennung durch Optokoppler — Steuer- und Laststromkreis sind vollständig voneinander isoliert; ein Kurzschluss auf der Lastseite gefährdet niemals Ihre GPIO- oder Digital-Pins.
- Wählbarer High/Low-Trigger per Jumper — Ändern Sie die Schaltlogik in Sekunden, ganz ohne Lötarbeiten oder Code-Anpassungen.
- Ausfallsicheres Design — Sollte die Trigger-Leitung versehentlich unterbrochen werden, verbleibt das Relais in seinem Standardzustand; kein ungewolltes Schalten der Last.
- 10A-Kontakte für echte Lasten — Unterstützt AC 250V/10A sowie DC 30V/10A; ideal für Lampen, Pumpen, Ventilatoren und kleine Motoren im Haushalt oder in der Industrie.
- Kompatibel mit allen gängigen Plattformen — Arduino, Raspberry Pi, ESP32, ARM, PIC, AVR, CNC – jedes System mit einem digitalen Pin ist geeignet.
- Vorinstallierte Schraubklemmen — Schließen Sie NC, C, NO, Coil+ und Coil- direkt an, ohne Adapter oder Löten.
- 4er-Set — Perfekt für Mehrkanal-Projekte oder als zuverlässiger Vorrat für Ihre Elektronik-Werkstatt.
Details und Leistung
Der Optokoppler auf jedem Modul trennt den Steuerkreis vollständig vom Lastkreis. Der Strom auf der Trigger-Leitung beträgt nur ca. 5 mA (bei der 5V-Variante) und ist somit perfekt auf die Logikpegel moderner Mikrocontroller abgestimmt, ohne dass zusätzliche Widerstände erforderlich sind. Die Relaisspule wird separat mit 5V DC oder 12V DC versorgt (je nach gewählter Variante), während die Kontakte Lasten von bis zu AC 250V / 10A schalten. Die 5V-Variante lässt sich direkt in USB-betriebene Projekte integrieren, während die 12V-Variante ideal für Kfz-Anwendungen, Schaltschränke oder batteriebetriebene 12V-Systeme geeignet ist.
| Parameter | Wert / Detail |
|---|---|
| Spulenspannung | 5V DC oder 12V DC (je nach gewählter Variante) |
| Maximale Kontaktbelastung | AC 250V / 10A, DC 30V / 10A |
| Isolationsart | Optokoppler |
| Trigger-Strom | ca. 5 mA (5V-Modell) |
| Kontakttyp | NC (Normally Closed) / C (Common) / NO (Normally Open) |
| Moduleingänge | Coil +, Coil –, Trigger |
| Trigger-Auswahl | Jumper für High-Level / Low-Level Trigger |
| Kompatibilität | Arduino, Raspberry Pi, ESP32, ARM, PIC, AVR, MCU, CNC |
| Anzahl im Set | 4 Stück |
| Modultyp | 1-Kanal (Single Channel Relay Module) |
Programmierung und Anwendung
- Verbinden Sie Coil + und Coil – mit der passenden Spannungsquelle (5V oder 12V DC).
- Schließen Sie den Trigger-Pin an einen digitalen Ausgang Ihres Mikrocontrollers (GPIO, Arduino Digital-Pin etc.) an.
- Setzen Sie den Jumper in die gewünschte Position: High-Level Trigger (Relais schaltet bei HIGH-Signal) oder Low-Level Trigger (Relais schaltet bei LOW-Signal).
- Schließen Sie Ihre Last an die Klemmen NC/C (Öffner) oder NO/C (Schließer) an, je nach Anforderungen Ihrer Anwendung.
- Senden Sie den digitalen Befehl aus Ihrem Code (z. B. digitalWrite(pin, HIGH) in der Arduino IDE), um das Relais zu schalten.
Lieferumfang
- 4 × 1-Kanal Relais-Modul (5V oder 12V – je nach Auswahl)
- Vorinstallierte Schraubklemmen auf jedem Modul
Häufig gestellte Fragen
Funktioniert das Modul mit einem 3,3V-Trigger-Signal (z. B. Raspberry Pi, ESP32)?
In vielen Fällen ja, da der Optokoppler oft auch 3,3V am Trigger-Eingang akzeptiert. Für eine garantierte Funktion empfiehlt sich die Verwendung eines Logikpegel-Wandlers (3,3V auf 5V) oder ein Blick in das Datenblatt des Optokopplers. Die Spannungsversorgung der Spule muss jedoch unabhängig vom Logikpegel bei 5V oder 12V liegen.
Was ist der praktische Unterschied zwischen High-Level und Low-Level Trigger?
Beim High-Level Trigger schaltet das Relais, wenn der Trigger-Pin ein HIGH-Signal erhält. Beim Low-Level Trigger schaltet es bei einem LOW-Signal (GND). Sie können das Verhalten einfach durch Umstecken des Jumpers ändern – ohne Änderungen an der Verkabelung oder im Code.
Kann ich 230V-Geräte wie eine Lampe oder Gartenpumpe steuern?
Ja. Die Kontakte sind für AC 250V / 10A ausgelegt, was für die meisten Haushaltsgeräte ausreicht. Achten Sie darauf, die 10A-Grenze nicht zu überschreiten und halten Sie bei Arbeiten mit Netzspannung stets die geltenden Sicherheitsvorschriften ein.
Kann ich alle 4 Module über denselben Arduino steuern?
Ja. Jedes Modul benötigt lediglich einen digitalen Pin für den Trigger. Ein Arduino Uno verfügt über 14 digitale Pins, sodass Sie alle 4 Module unabhängig voneinander steuern können und noch genügend Pins für weitere Peripheriegeräte frei haben.
