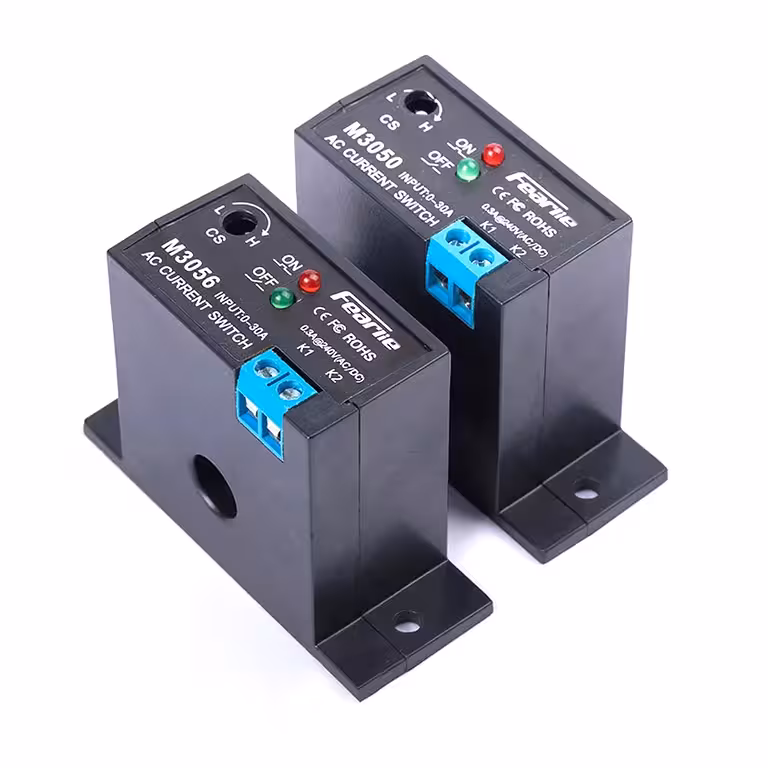

Einstellbarer AC-Stromsensor 0,2–30A – berührungslose Überwachung ohne externe Stromversorgung
Sie möchten den Betriebszustand eines Motors, einer Pumpe oder eines Wechselrichters zuverlässig erfassen? Mit dem Stromüberwachungsmodul der Serie M3050/M3056 gelingt dies in Sekundenschnelle, ganz ohne das Kabel zu trennen oder eine zusätzliche Spannungsversorgung zu installieren. Führen Sie den Leiter einfach durch die 10-mm-Öffnung – den Rest erledigt der Sensor von selbst.
Hinweis: Der Ausgang des Moduls ist ein Steuersignal (max. 0,3 A / 240 V AC/DC) für Automatisierungssysteme und kein Leistungsschaltkreis. Der zu überwachende Leiter wird nicht durchtrennt, sondern lediglich durch die Sensoröffnung geführt.
Warum dieses Modell die richtige Wahl ist:
- Einstellbarer Schwellenwert 0,2–30A — Ein Gerät für vielfältige Anwendungen, von der Beleuchtungssteuerung bis zum Industriemotor.
- Selbstversorgend durch Magnetfeld — Keine externe Stromquelle erforderlich, was die Verkabelung im Schaltschrank deutlich reduziert.
- Elektronisches Schalten ohne bewegliche Teile — Verschleißfrei und für eine nahezu unbegrenzte Anzahl an Schaltzyklen ausgelegt.
- Vollständige galvanische Trennung — Der überwachte Stromkreis und der Steuerausgang sind sicher getrennt, was Ihre SPS oder Alarmanlage schützt.
- Präzises Ansprechverhalten — Mit einer Hysterese von unter 1 % und einer Überlastfestigkeit von 100 % ideal für Anlaufströme geeignet.
- Flammhemmendes PC-Gehäuse — Robust und temperaturbeständig von -20 °C bis +55 °C, perfekt für industrielle Umgebungen.
Leistung und Funktionsweise
Das Funktionsprinzip basiert auf einem Stromwandler mit Ringkern: Der überwachte Leiter fungiert als Primärwicklung, während die induzierte Energie direkt den internen Schaltkreis versorgt – ganz ohne Batterien oder zusätzliche 24V-Versorgung. Der Schwellenwert lässt sich präzise über ein integriertes Potentiometer über den gesamten Bereich von 0,2 bis 30 A einstellen. Der Ausgang von 0,3 A / 240 V AC oder DC ist ideal zur Ansteuerung von Hilfsschützen, SPS-Eingängen oder Alarmmodulen. Dank der hohen Betriebstemperatur von bis zu +55 °C ist der Sensor auch für dicht bestückte Schaltschränke bestens geeignet.
| Parameter | Details |
|---|---|
| Verfügbare Modelle | M3050 (Schließer/NO), M3056 (Öffner/NC) |
| Strommessbereich | 0,2 – 30 A AC |
| Ausgangstyp | NO (M3050) / NC (M3056) |
| Schaltleistung | max. 0,3 A / 240 V AC oder DC |
| Messprinzip | Magnetische Induktion (Ringkernwandler) |
| Stromversorgung | Selbstversorgend über Magnetfeld |
| Durchlassöffnung | Ø 10 mm |
| Hysterese | < 1 % |
| Überlastfestigkeit | 100 % |
| Betriebstemperatur | -20 °C bis +55 °C |
| Gehäusematerial | Flammhemmendes Polycarbonat (PC) |
| Typische Anwendungen | Motoren, Pumpen, Kompressoren, PV-Anlagen, USV, Schaltschrankbau |
Installation und Inbetriebnahme
- Leiter durchführen: Führen Sie den zu überwachenden Leiter (einzelne Phase) durch die 10-mm-Öffnung des Sensors. Ein Auftrennen des Kabels ist nicht erforderlich.
- Ausgang anschließen: Verbinden Sie die Signalausgänge mit Ihrem Steuersystem (SPS, Schütz, Alarmanlage etc., max. 0,3 A / 240 V).
- Schwellenwert einstellen: Schalten Sie den überwachten Verbraucher ein und drehen Sie das Potentiometer langsam im Uhrzeigersinn, bis das Relais schaltet.
- Funktion prüfen: Beim M3050 (NO) schließt der Kontakt bei Überschreiten des Wertes; beim M3056 (NC) öffnet er.
- Testlauf: Überprüfen Sie das Schaltverhalten unter Nennlast, um eine korrekte Einstellung sicherzustellen.
Lieferumfang
- 1 x Stromüberwachungsmodul M3050 (NO) oder M3056 (NC) – je nach gewählter Variante
Häufig gestellte Fragen
Was ist der Unterschied zwischen M3050 und M3056?
Das M3050 ist ein Schließer (NO) – der Kontakt schließt, wenn der Strom den Schwellenwert überschreitet. Das M3056 ist ein Öffner (NC) – der Kontakt öffnet bei Überschreiten des Schwellenwerts. Wählen Sie das Modell passend zu Ihrer Steuerungslogik.
Benötigt das Modul eine externe Stromquelle?
Nein. Das Modul ist selbstversorgend und nutzt das Magnetfeld des Leiters. Es sind keine zusätzlichen Stromversorgungskabel nötig.
Kann ich damit Gleichstrom (DC) überwachen?
Nein. Der Sensor ist ausschließlich für Wechselstrom (AC) ausgelegt. Der Steuerausgang kann jedoch sowohl AC als auch DC schalten.
Ist der Sensor für Drehstrommotoren geeignet?
Ja. Führen Sie einfach eine Phase durch den Sensor. Für eine vollständige Überwachung aller drei Phasen benötigen Sie drei separate Module.
Wie groß darf der Leiter maximal sein?
Die Öffnung hat einen Durchmesser von 10 mm. Achten Sie darauf, dass das Kabel inklusive Isolierung diesen Durchmesser nicht überschreitet.
Eignet sich der Sensor für PV-Anlagen oder USV-Systeme?
Ja, sofern der überwachte Stromkreis AC ist (z. B. Ausgang eines Wechselrichters). Er wird häufig zur Lastüberwachung und zum Schutz vor Überlast eingesetzt.
