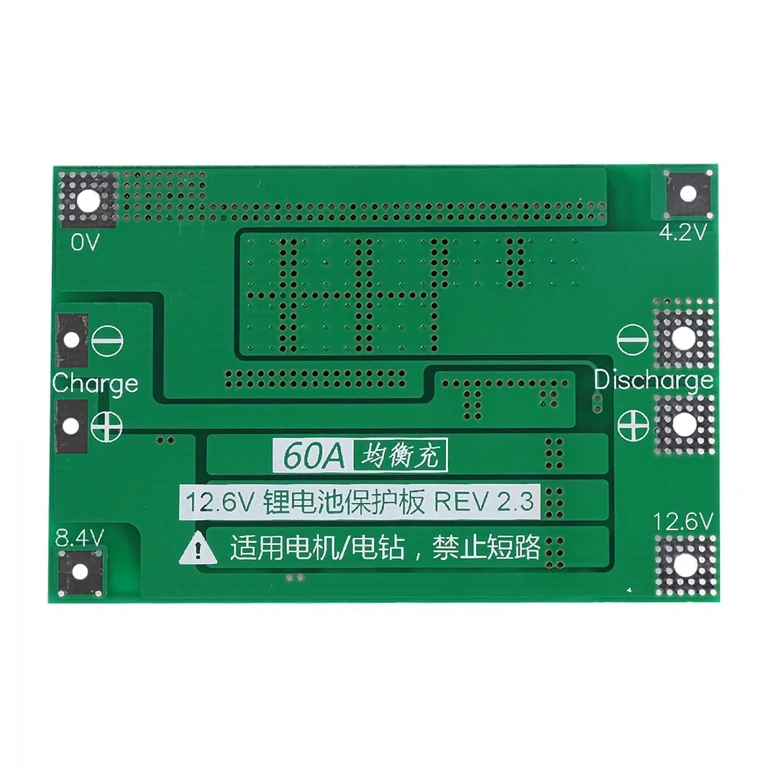

3S 60A BMS Modul – Zuverlässiger Schutz und Balancierung für 14,8V Li-Ion 18650 Akkupacks
Ungeschützte Akkupacks verlieren bei intensiver Nutzung schnell an Leistung – oft büßen sie innerhalb weniger Monate bis zu 40 % ihrer Kapazität ein. Unser 3S 60A BMS-Modul schafft hier Abhilfe: Es überwacht jede Zelle einzeln, greift bei Abweichungen sofort ein und hält den Akkupack bei jedem Ladezyklus perfekt in der Balance.
Hinweis: Die 18650-Akkuzellen sind nicht im Lieferumfang enthalten. Bitte prüfen Sie vor der Montage die Nennspannung des Akkupacks. Der Spitzenstrom von 70A ist kurzzeitig belastbar; für den Dauerbetrieb empfehlen wir eine Last von maximal 60A.
Warum dieses BMS-Modul? (Ihre Vorteile):
- 60A Dauerlast / 70A Spitzenlast — Ideal für leistungsstarke Motoren in DIY-Projekten oder Industriewerkzeugen, ohne plötzliche Spannungsabfälle.
- Passive Balancierung (100mA pro Zelle) — Gleicht Kapazitätsunterschiede während des Ladevorgangs aus und verhindert so ein vorzeitiges Altern des Akkupacks.
- Dreifacher Schutz — Automatischer Schutz vor Überladung (4,2V ±0,03V), Tiefentladung (3,2V ±0,1V) und Kurzschluss.

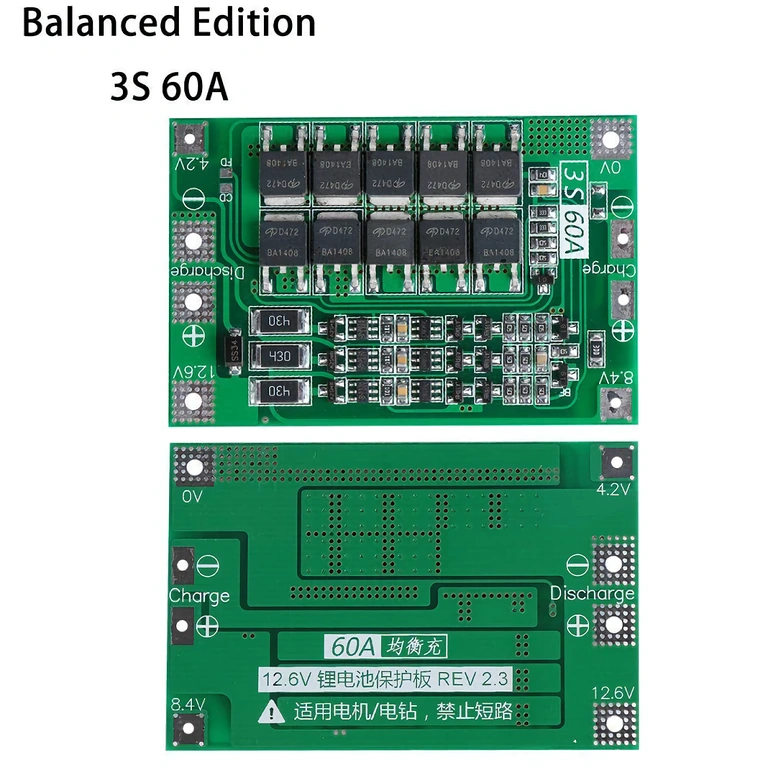

- 10 Hochleistungs-MOSFETs — Geringer Innenwiderstand und verbesserte Wärmeableitung für eine effiziente und zuverlässige Schaltleistung.
- Kompaktes Design (nur 3,4 mm flach) — Passt problemlos in enge Gehäuse von Akkuschraubern, Drohnen oder RC-Modellen.

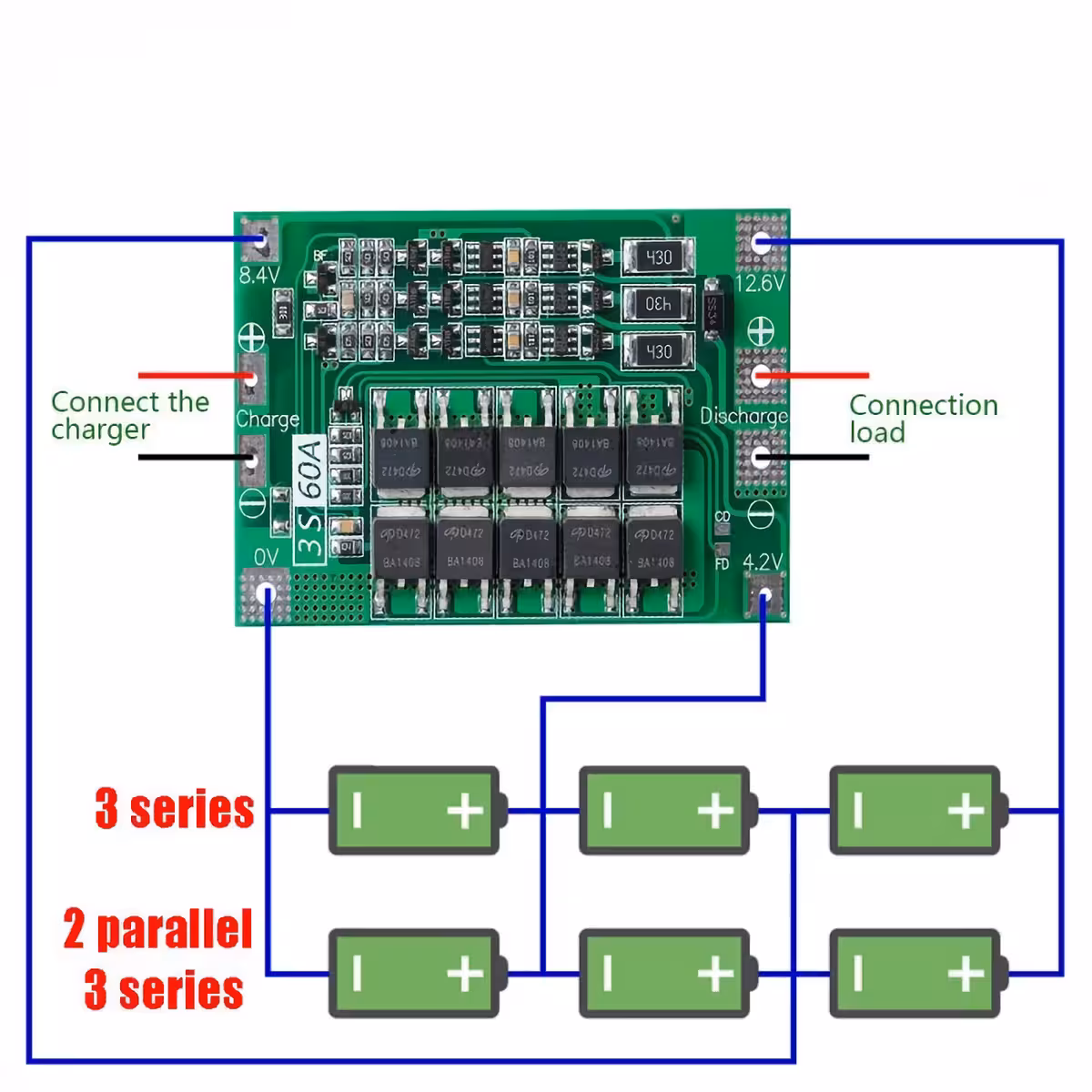

- Gemeinsamer Port (B- / P- / C-) — Ermöglicht den gleichzeitigen Anschluss von Ladegerät und Last ohne komplexe Verkabelung.
Leistung und technische Details

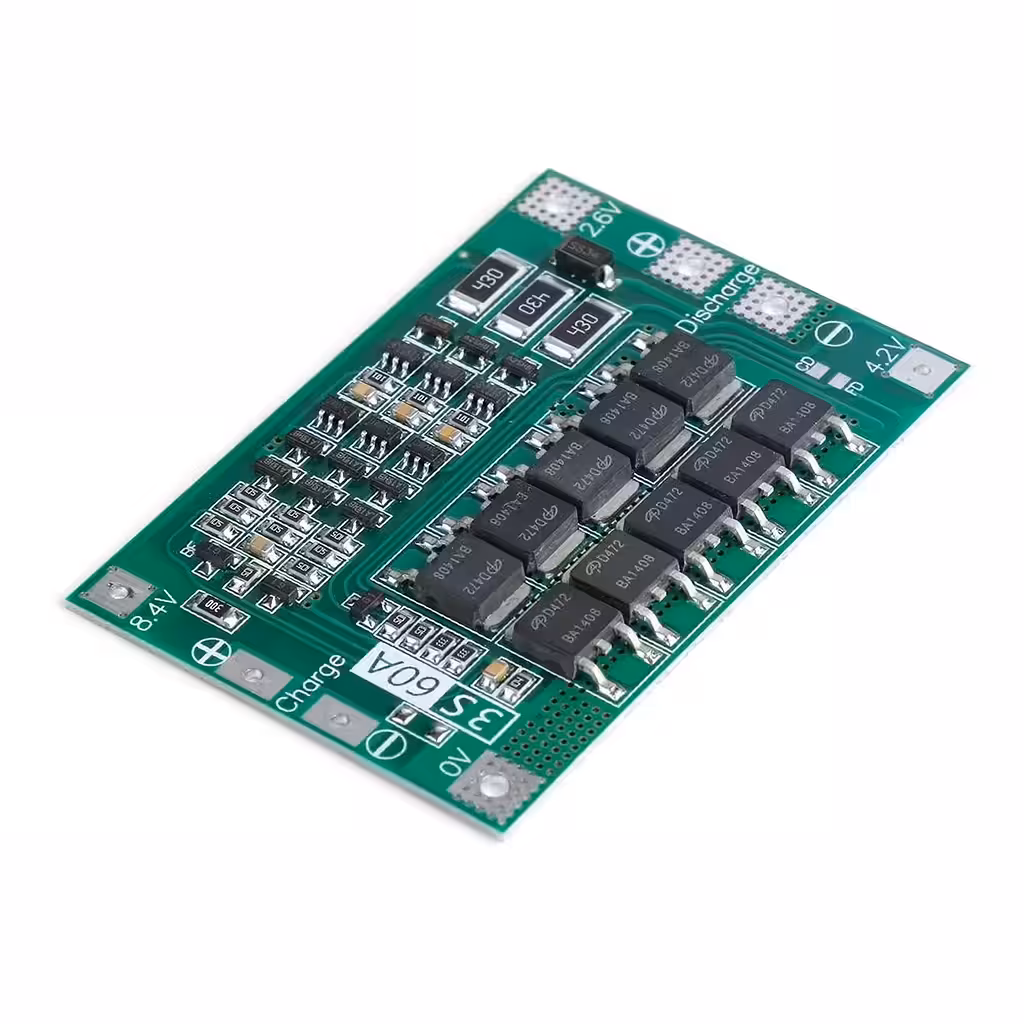

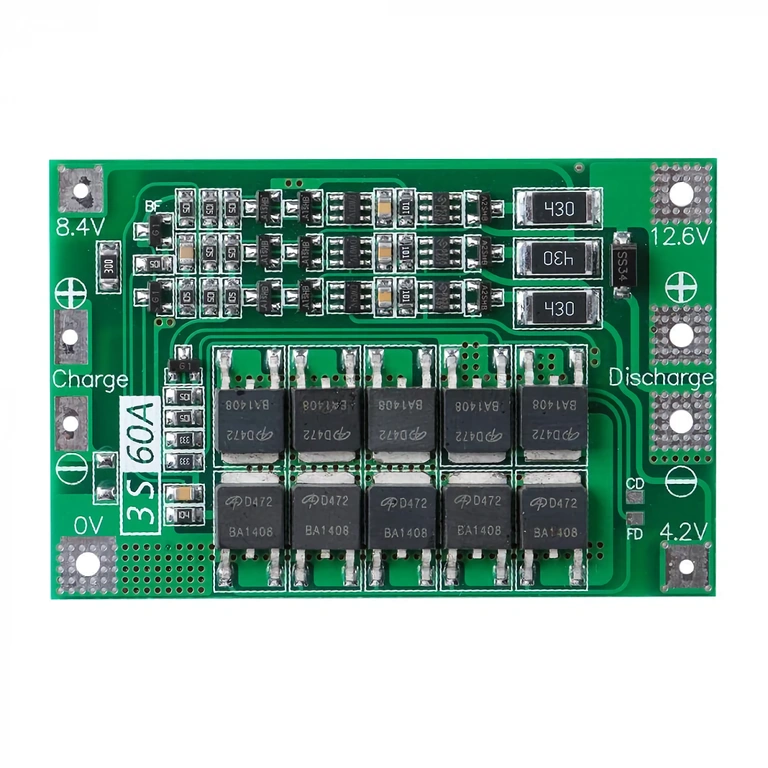

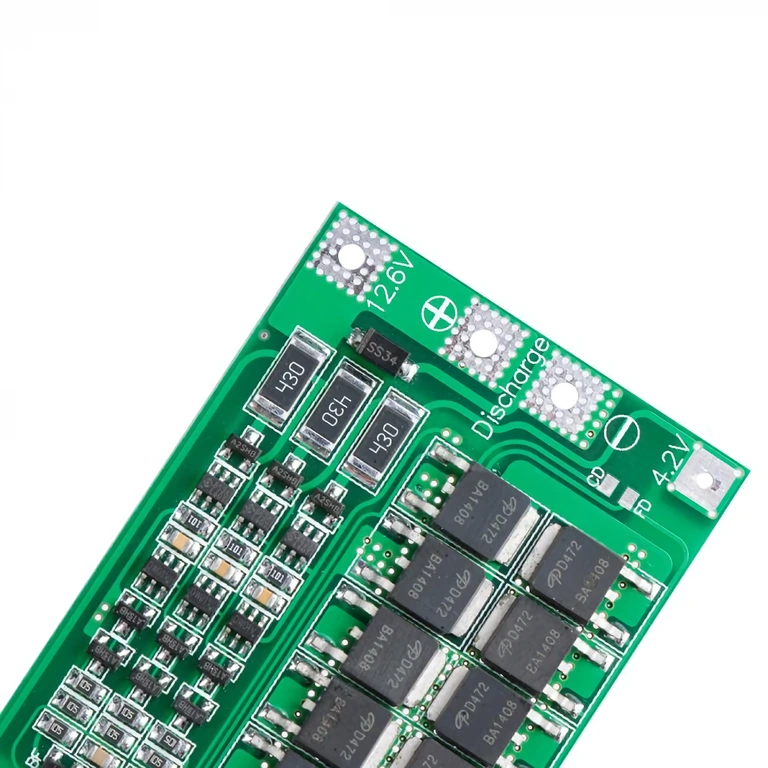

Das Modul basiert auf 10 symmetrisch angeordneten MOSFETs, die den Innenwiderstand minimieren und Energieverluste unter Last reduzieren. Die Schutzschwellen sind präzise auf die Standard-Chemie von Li-Ion-Akkus kalibriert (4,2V bei Überladung, 3,2V bei Tiefentladung), um die Lebensdauer Ihrer Zellen zu maximieren, ohne die nutzbare Kapazität einzuschränken.
Die passive Balancierung wird während des Ladevorgangs aktiv und leitet überschüssige Energie über dedizierte Widerstände ab. Das Modul unterstützt einen maximalen Ladestrom von 15A. Bei Entladeströmen zwischen 20A und 30A arbeitet das Modul ohne zusätzliche Kühlung; bei Dauerlast nahe der 60A-Grenze empfehlen wir eine ausreichende Belüftung.
| Parameter | Wert / Detail |
|---|---|
| Akkukonfiguration | 3S (Li-Ion 18650) |
| Nennspannung | 14,8V (Ladegerät: 12,6V Ausgang) |
| Max. Ladestrom | 15A |
| Max. Entladestrom (Dauer) | 60A |
| Max. Entladestrom (Spitze) | 70A |
| Überladungsschutz | 4,2V ± 0,03V pro Zelle |
| Tiefentladungsschutz | 3,2V ± 0,1V pro Zelle |
| Balancierstrom | 100mA pro Zelle |
| Anzahl MOSFETs | 10 |
| Abmessungen | 62 × 42 × 3,4 mm |
| Kurzschlussschutz | Ja (automatische Rückstellung nach Lastentfernung) |
| Anschlusstopologie | Gemeinsamer Port (B- / P- / C-) |
| Empfohlene Anwendungen | Akkuschrauber, Drohnen, RC-Modelle, Saugroboter, DIY-Projekte |
Lieferumfang
- 1 × 3S 60A BMS-Modul für Li-Ion 18650 Akkus
Häufig gestellte Fragen (FAQ)
Ist das Modul mit allen 18650-Akkus kompatibel?
Ja, das BMS ist für alle Li-Ion 18650-Zellen geeignet, unabhängig von deren Kapazität (mAh). Für eine optimale Balancierung empfehlen wir jedoch die Verwendung von Zellen desselben Typs und derselben Kapazität.
Wie reagiert das Modul bei einem Kurzschluss?
Das BMS erkennt einen Kurzschluss innerhalb von Millisekunden und unterbricht den Entladestrom über die MOSFETs. Sobald die Fehlerquelle entfernt wurde, schaltet sich das Modul automatisch wieder frei – ein manuelles Reset ist nicht erforderlich.
Welches Ladegerät wird benötigt?
Für ein 3S Li-Ion-System benötigen Sie ein Ladegerät mit einer Ausgangsspannung von exakt 12,6V. Bitte verwenden Sie ein dediziertes 3S-Ladegerät mit Strombegrenzung, um die Zellen nicht zu beschädigen.
Ist eine zusätzliche Kühlung erforderlich?
Bei einer Belastung von 20–30A arbeitet das Modul problemlos ohne Kühlung. Wenn Sie das Modul dauerhaft nahe der 60A-Grenze betreiben, empfehlen wir einen kleinen Kühlkörper auf den MOSFETs oder eine aktive Belüftung, um die Lebensdauer der Bauteile zu verlängern.
