Automatischer Umschalter (ATS) 63A – unterbrechungsfreie Stromversorgung für maximale Sicherheit
Ein Stromausfall kommt immer ungelegen: Der Kühlschrank fällt aus, der Server fährt herunter, die Alarmanlage verstummt. Wenn Sie über einen Generator oder eine Photovoltaikanlage verfügen, aber keinen automatischen Umschalter besitzen, bleibt Ihre Investition in die Notstromversorgung im Ernstfall wirkungslos. Der ATS 63A schaltet die Stromquelle in weniger als 50 Millisekunden um – schneller, als Sie blinzeln können.
Hinweis: Der ATS schaltet die Stromquelle automatisch um, startet jedoch nicht den Generator. Stellen Sie sicher, dass Ihr Generator über eine Auto-Start-Funktion verfügt oder bereits in Betrieb ist, bevor die Umschaltung erfolgt.
Warum dieses Modell? (Ihre Vorteile):
- Umschaltzeit unter 50 ms — nahezu unterbrechungsfreier Übergang, ideal für empfindliche Geräte wie NAS-Systeme, Heizungsanlagen oder medizinische Geräte.
- Kompatibel mit drei Quellen — arbeitet nahtlos mit dem 230V-Stromnetz, Diesel-/Benzingeneratoren sowie Off-Grid- oder Hybrid-Wechselrichtern zusammen.
- Automatischer Spannungsschutz — kontinuierliche Überwachung; greift bei Abweichungen außerhalb des Bereichs von 85–110 % der Nennspannung ein, bevor Ihre Geräte Schaden nehmen.
- Automatik- und Manuell-Modus — AUTO für den unbeaufsichtigten Betrieb, MAN für Wartungsarbeiten oder Tests, ohne die Schutzfunktionen zu deaktivieren.
- Schnelle DIN-Schienen-Montage — kompaktes Design, das in jeden Standard-Verteilerkasten passt und in ca. 30 Minuten installiert ist.
- Ideal für unbemannte Standorte — perfekt für Ferienhäuser, Lagerhallen, Solarparks oder abgelegene Industrieanlagen: schaltet selbstständig um und kehrt bei Netzrückkehr automatisch zurück.
Details und Leistung
Die intelligente Elektronik im Inneren dieses ATS 63A überwacht permanent die Spannung der Hauptquelle. Sobald ein Abfall unter 85 % der 230V oder ein kompletter Netzausfall erkannt wird, aktiviert das Transferrelais innerhalb von weniger als 50 Millisekunden die Ersatzstromquelle. Sobald das Netz zurückkehrt und die Spannung stabil ist, erfolgt die automatische Rückschaltung ohne Ihr Zutun.
Mit einem Nennstrom von 63A deckt das Gerät den Bedarf eines kompletten Wohnhauses, eines voll ausgestatteten Büros oder kleinerer Industrieanlagen ab. Dank der Kompatibilität mit 50 Hz und 60 Hz ist der Umschalter flexibel einsetzbar.
| Parameter | Wert / Detail |
|---|---|
| Nennspannung | 230V AC |
| Frequenz | 50 – 60 Hz |
| Nennstrom | 63A |
| Umschaltzeit | < 50 ms |
| Betriebsspannungsbereich | 85 % – 110 % der Nennspannung |
| Integrierter Schutz | Unterspannung, Überspannung |
| Kompatible Quellen | Stromnetz, Generator, Photovoltaik-Systeme |
| Betriebsmodus | Automatisch / Manuell |
| Montageart | DIN-Schiene (Verteilerkasten) |
| Typische Anwendungen | Wohnbereich, Gewerbe, Industrie, IT, Medizintechnik |
Installations- und Bedienungshinweise
- Montieren Sie das Gerät auf der DIN-Schiene in Ihrem Sicherungskasten unter Beachtung der geltenden elektrotechnischen Sicherheitsvorschriften.

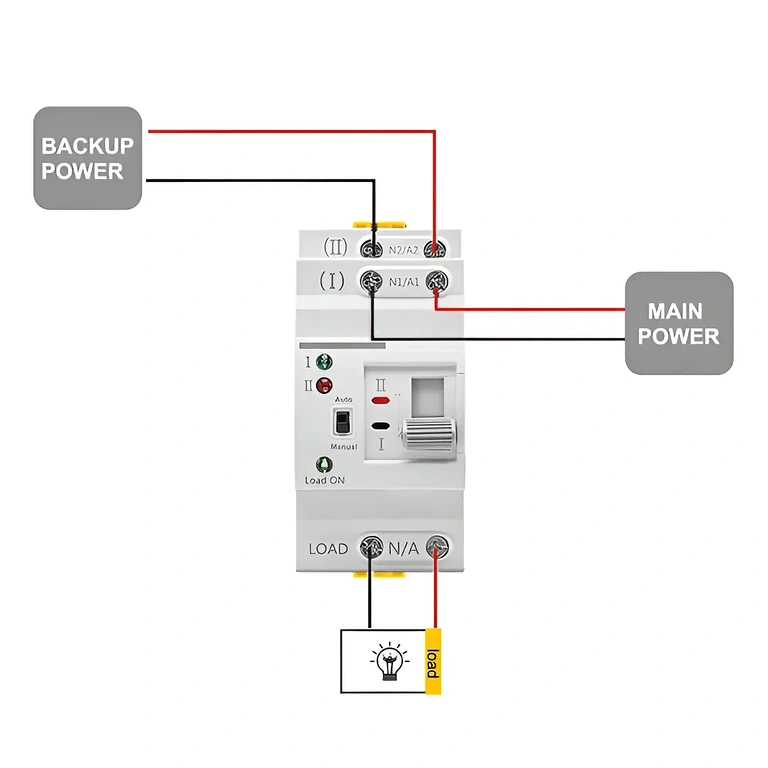

- Schließen Sie die Hauptquelle (230V-Netz) gemäß dem technischen Schaltplan an den L1-Eingang des ATS an.
- Schließen Sie die Ersatzquelle (Generator oder Wechselrichter-Ausgang) an den L2-Eingang an.
- Verbinden Sie die Last (die zu versorgenden Stromkreise) mit dem Ausgang des ATS.
- Wählen Sie den Betriebsmodus: AUTO für den automatischen Betrieb oder MAN für die manuelle Steuerung.
- Überprüfen Sie die Betriebsspannung und stellen Sie sicher, dass die Ersatzquelle aktiv und verfügbar ist, bevor Sie einen Test durchführen.
- Testen Sie die Funktion durch Simulation eines Spannungsausfalls an der Hauptquelle und bestätigen Sie die automatische Umschaltung auf die Ersatzquelle.
Lieferumfang
- 1x ATS Automatischer Umschalter 63A 230V
Häufig gestellte Fragen (FAQ)
Startet der ATS den Generator bei Stromausfall automatisch?
Nein. Das Gerät schaltet lediglich die Stromquelle um, verfügt jedoch nicht über eine Startfunktion für Generatoren. Der Generator muss bereits laufen oder über ein eigenes Auto-Start-System verfügen.
Kann ich einen Off-Grid-Wechselrichter als Ersatzquelle nutzen?
Ja. Jede Quelle, die 230V AC bei 50–60 Hz liefert, kann als Ersatzquelle fungieren – einschließlich Off-Grid- oder Hybrid-Wechselrichter.
Ist eine Installation durch einen Elektriker erforderlich?
Ja. Die Installation im Sicherungskasten muss zwingend durch eine Elektrofachkraft unter Einhaltung der geltenden VDE-Normen und Sicherheitsvorschriften erfolgen.
Spüren meine elektronischen Geräte die Umschaltung?
In den meisten Fällen nicht. Die Umschaltzeit von unter 50 ms ist für Computer, Heizungssteuerungen und Haushaltsgeräte in der Regel nicht wahrnehmbar. Für hochsensible Server-Systeme empfehlen wir dennoch die zusätzliche Verwendung einer USV.
Kann ich manuell umschalten, ohne die Schutzfunktionen zu deaktivieren?
Ja. Der manuelle Modus ermöglicht es dem Bediener, die aktive Quelle auszuwählen – ideal für Wartungs- oder Testzwecke –, während die Spannungsüberwachung weiterhin aktiv bleibt.
