ATS 63A Dreiphasen-Netzumschalter – Unterbrechungsfreie Stromversorgung für kritische Anlagen

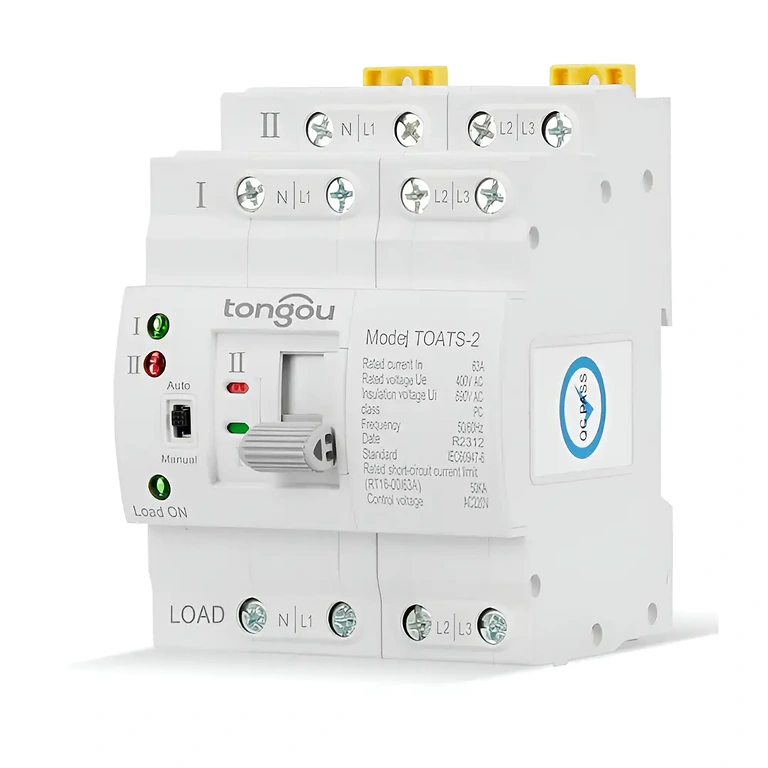

Wenn das Stromnetz ausfällt, zählt jede Millisekunde. Ob für Server, industrielle Fertigungslinien oder Photovoltaik-Wechselrichter: Selbst kurze Ausfälle führen oft zu kostspieligen Systemabstürzen, Datenverlusten oder Produktionsstopps. Der automatische 63A ATS-Netzumschalter sorgt für eine nahtlose Umschaltung zwischen zwei Stromquellen in weniger als 50 Millisekunden – ein Zeitfenster, das Ihre Geräte in der Regel nicht einmal registrieren.
Hinweis: Dieses Produkt ist für 3-phasige 3×230V/400V-Systeme (50–60Hz) ausgelegt. Die Installation darf ausschließlich durch eine qualifizierte Elektrofachkraft unter Einhaltung der geltenden VDE-Bestimmungen und Sicherheitsvorschriften erfolgen.
Warum dieses Modell? Ihre Vorteile auf einen Blick:
- Umschaltzeit unter 50 ms — Kritische Verbraucher bleiben ohne Unterbrechung in Betrieb; keine Resets, keine Datenverluste.
- 63A Nennstrom — Ideal für anspruchsvolle industrielle und gewerbliche Anwendungen, inklusive Klimaanlagen und Produktionsmaschinen.

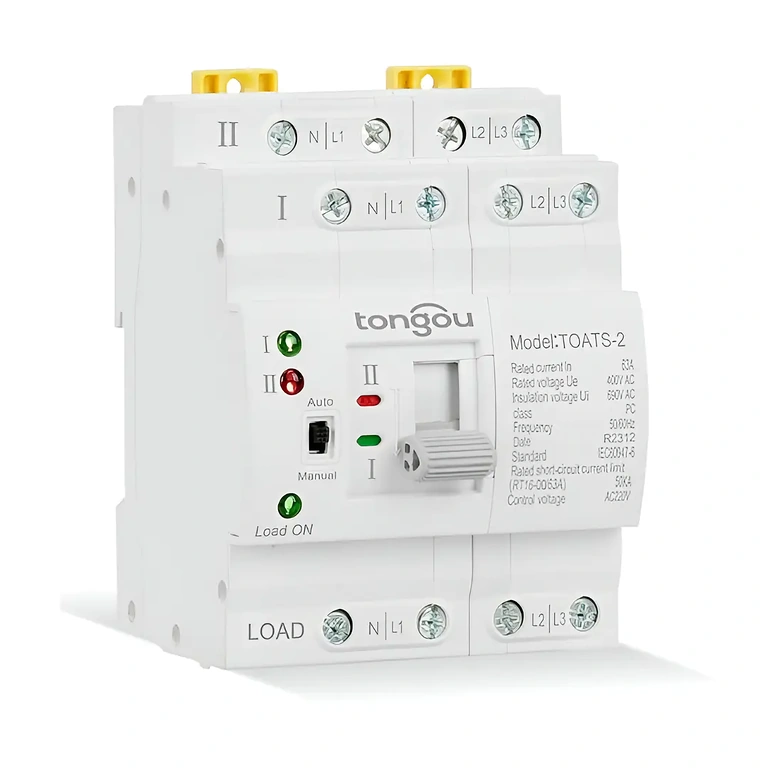

- Optimiert für Photovoltaik-Anlagen — Automatischer Wechsel zwischen Solarstrom und öffentlichem Netz oder Generator zur Maximierung der Eigenverbrauchsquote.
- Automatik- & Manuell-Modus — Zuverlässiger 24/7-Betrieb im AUTO-Modus; direkte manuelle Steuerung für Wartungsarbeiten oder Tests.
- Hohe Spannungstoleranz (85%–110%) — Stabiler Betrieb auch bei schwankenden Netzspannungen ohne Fehlauslösungen.
- DIN-Schienen-Montage — Schnelle und unkomplizierte Integration in jeden Standard-Schaltschrank.
- Automatische Rückschaltung — Sobald das Hauptnetz wieder stabil verfügbar ist, kehrt das System selbstständig zum Normalbetrieb zurück.
Leistung und Funktionsweise
Der 3-phasige ATS-Umschalter überwacht permanent die Parameter der Hauptstromquelle. Bei Abweichungen wie Spannungsabfall, Phasenausfall oder Grenzwertüberschreitungen schaltet das Gerät innerhalb von weniger als 50 ms auf die Ersatzstromquelle um – so schnell, dass eine USV oft gar nicht erst eingreifen muss.
Im Automatik-Modus erfolgt der gesamte Prozess – von der Erkennung bis zur Rückschaltung – vollkommen autonom. Der manuelle Modus ermöglicht es dem Anwender, die aktive Quelle gezielt auszuwählen, was besonders bei Wartungsintervallen oder Funktionstests von Vorteil ist. Der physische Wahlschalter bietet dabei stets volle Kontrolle.
Mit einer Belastbarkeit von 63A bei 400V und Kompatibilität für 50/60Hz ist dieser ATS die ideale Lösung für PV-Anlagen, Dieselgeneratoren, kleine Rechenzentren oder industrielle Klimasysteme. Die robuste Bauweise gewährleistet eine zuverlässige Funktion auch unter thermischer Belastung.
| Parameter | Details |
|---|---|
| Gerätetyp | Automatischer Umschalter (ATS) 3-phasig |
| Nennstrom | 63A |
| Nennspannung | 3×230V / 400V (3-phasig) |
| Frequenz | 50 Hz / 60 Hz |
| Umschaltzeit | < 50 ms |
| Anzahl Quellen | 2 (Quelle A – Hauptnetz, Quelle B – Reserve) |
| Betriebsmodi | Automatisch / Manuell |
| Spannungstoleranz | 85% – 110% der Nennspannung |
| Einsatzgebiete | PV-Anlagen, Notstromaggregate, Netzersatz, Rechenzentren |
| Montage | DIN-Schiene (Hutschine) |
| Einsatzbereich | Industrie / Gewerbe |
Installation und Inbetriebnahme

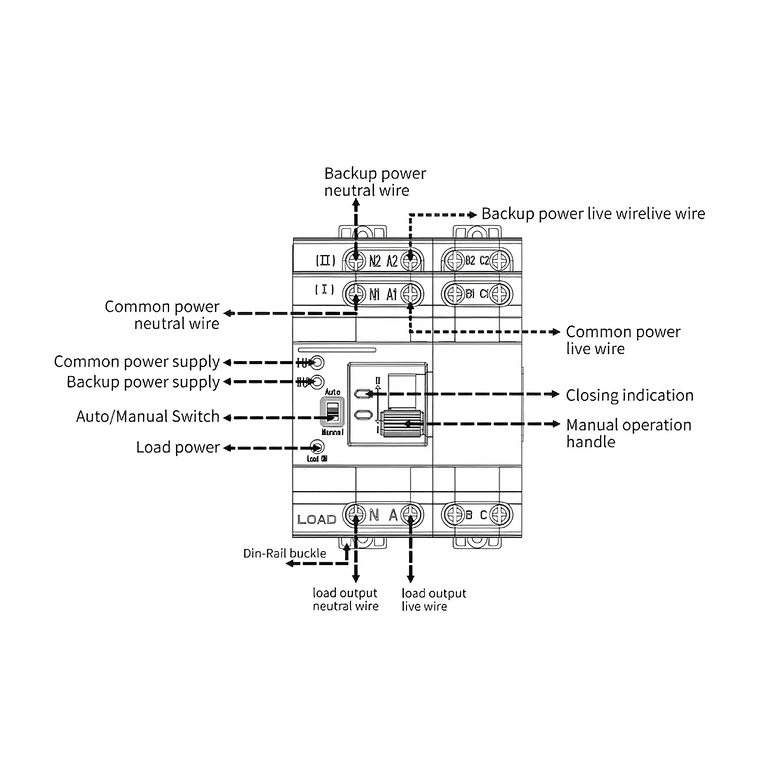

- Montage — Befestigen Sie den ATS auf der DIN-Schiene im Schaltschrank gemäß Schaltplan; schließen Sie Quelle A (Netz/PV) und Quelle B (Generator/Reserve) an.
- Modus wählen — Stellen Sie den Schalter auf AUTO für den autonomen Betrieb oder MAN für manuelle Steuerung.
- Spannungswerte prüfen — Stellen Sie sicher, dass die Parameter (85%–110%) zu Ihrer Anlage passen.
- Funktionstest — Simulieren Sie einen Ausfall der Hauptquelle, um die Umschaltung auf Quelle B zu verifizieren. Prüfen Sie anschließend die automatische Rückschaltung.
- Wartung — Vor Arbeiten an den Anschlüssen unbedingt in den MAN-Modus schalten und die Stromzufuhr vollständig unterbrechen.
Lieferumfang
- 1× ATS 63A 3-Phasen-Umschalter
Häufig gestellte Fragen (FAQ)
Ist der Betrieb mit einer 3-phasigen PV-Anlage möglich?
Ja. Der ATS schaltet automatisch zwischen Solarstrom und öffentlichem Netz um, sobald die PV-Leistung unter den benötigten Schwellenwert fällt.
Wie schnell erfolgt die Umschaltung?
In unter 50 Millisekunden. Dies ist schnell genug, um den Betrieb von IT-Geräten, Industriesteuerungen und Klimaanlagen ohne Neustart aufrechtzuerhalten.
Ist eine Installation durch einen Fachbetrieb erforderlich?
Ja. Arbeiten an 3-phasigen Installationen müssen zwingend von einer Elektrofachkraft durchgeführt werden. Eine unsachgemäße Installation gefährdet die Sicherheit und führt zum Verlust der Garantie.
Ist das Gerät für den Außeneinsatz geeignet?
Nein. Der ATS muss in einem geschlossenen Schaltschrank montiert werden. Bei Außenmontage ist ein Gehäuse mit mindestens Schutzart IP65 erforderlich, um das Gerät vor Feuchtigkeit und Staub zu schützen.
Was passiert bei einem Ausfall beider Quellen?
Der ATS geht in den Standby-Modus und unterbricht die Stromzufuhr zum Verbraucher. Sobald eine der Quellen wieder verfügbar ist, erfolgt die Umschaltung automatisch gemäß der Priorisierung.
