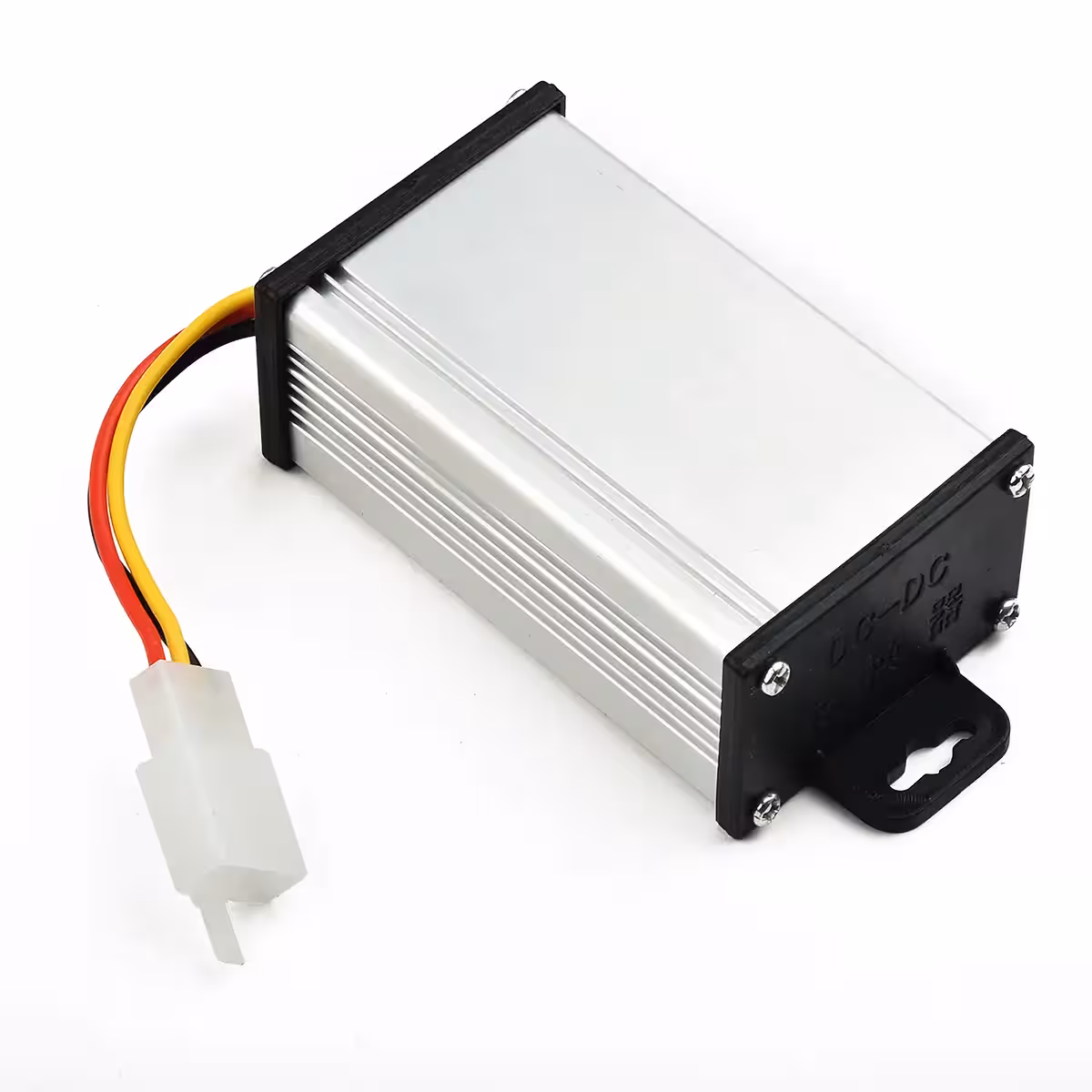

DC-DC Step-Down Wandler 36V–72V auf 12V – 96% Wirkungsgrad für maximale Energieeffizienz
Sie besitzen einen 48V-E-Scooter, ein 60V-E-Bike oder ein autarkes Solarsystem und möchten 12V-Geräte betreiben, ohne wertvolle Energie durch ineffiziente lineare Regler zu verschwenden? Dieser DC-DC Step-Down Wandler ist die ideale Lösung: Er wandelt Eingangsspannungen zwischen 36V und 72V zuverlässig in stabile 12V um – bei einem beeindruckenden Wirkungsgrad von ca. 96 %. Das bedeutet: Von 100W aus dem Akku kommen nahezu 96W direkt bei Ihren Verbrauchern an.
Hinweis: Die Ausgangsspannung ist fest auf 12V eingestellt und nicht regelbar. Bitte stellen Sie sicher, dass die Gesamtstromaufnahme Ihrer angeschlossenen Geräte 10A (120W) nicht überschreitet.
Warum dieses Modell? Ihre Vorteile auf einen Blick:
- Universell kompatibel: Unterstützt 36V, 48V, 60V und 72V – perfekt für die gängigsten Akku-Konfigurationen bei E-Scootern, E-Bikes und Rollern.
- Hoher Wirkungsgrad (~96 %): Im Gegensatz zu klassischen Reglern, die 30–40 % der Energie in Wärme umwandeln, bleibt dieser Wandler kühl und schont Ihren Akku.
- Dreifacher Schutz: Integrierter Überhitzungs-, Überspannungs- und Kurzschlussschutz sichert sowohl das Modul als auch Ihre angeschlossenen Geräte ab.
- 120W Dauerleistung: Ausreichend Power für CCTV-Kameras, GPS-Tracker, LED-Beleuchtung, 4G-Router oder Lüfter – auch im Parallelbetrieb.
- Kompaktes Design (88×48×30 mm): Passt problemlos in jeden Batteriekasten oder unter den Sattel, ohne aufwendige Anpassungen.
- Farbcodierte Anschlusskabel: Rot, Schwarz und Gelb ermöglichen eine einfache und schnelle Installation in unter 5 Minuten – ganz ohne Multimeter.
Leistung und Technik
Das Modul nutzt eine hochfrequente Schaltregler-Topologie (Buck-Converter). Anstatt überschüssige Energie in Wärme zu verpuffen, wird sie aktiv umgewandelt. Das Ergebnis ist ein stabiler Betrieb selbst bei hoher Last – ein externer Kühlkörper ist unter normalen Bedingungen nicht erforderlich. Bei einem Kurzschluss oder einer Überhitzung schaltet das Modul automatisch ab und schützt so Ihre Hardware. Nach dem Abkühlen oder Beheben des Fehlers nimmt das Gerät den Betrieb selbstständig wieder auf.
| Parameter | Details |
|---|---|
| Eingangsspannung | DC 36V – 72V (kompatibel mit 36V, 48V, 60V, 72V) |
| Ausgangsspannung | DC 12V (fest, nicht regelbar) |
| Max. Ausgangsstrom | 10A (Dauerbetrieb) |
| Max. Leistung | 120W |
| Wirkungsgrad | ca. 96 % |
| Schutzfunktionen | Überhitzung, Überspannung, Kurzschluss |
| Wandlertyp | Step-Down (Buck), hochfrequent getaktet |
| Abmessungen | 88 × 48 × 30 mm |
| Kabelfarben | Rot (+IN), Schwarz (GND), Gelb (+OUT 12V) |
| IP-Schutzart | Nicht zertifiziert – Einbau in geschütztem Gehäuse empfohlen |
| Typische Anwendungen | E-Scooter, E-Bikes, Solaranlagen, LED, GPS, CCTV, Router |
Installationshinweise
- Trennen Sie vor Beginn der Arbeiten die Stromzufuhr vom Akku.
- Verbinden Sie das rote Kabel (+IN) mit dem Pluspol Ihres Akkus (36V–72V).
- Verbinden Sie das schwarze Kabel (GND) mit dem Minuspol des Akkus und der Masse Ihres Verbrauchers.
- Verbinden Sie das gelbe Kabel (+OUT 12V) mit dem Pluspol Ihres 12V-Geräts (LED, GPS, Kamera etc.).
- Achten Sie darauf, dass die Gesamtlast 10A nicht überschreitet. Für eine optimale Lebensdauer empfehlen wir eine Auslastung von 80–90 % (max. 96–108W Dauerlast).
- Schließen Sie den Akku wieder an und prüfen Sie die Funktion – die 12V-Ausgabe ist sofort aktiv.
- Montieren Sie das Modul an einem belüfteten Ort, geschützt vor direkter Feuchtigkeit und starken Vibrationen.
Lieferumfang
- 1× DC-DC Step-Down Wandler 36V–72V auf 12V 10A 120W
- Vorinstallierte Anschlusskabel (Rot +IN, Schwarz GND, Gelb +OUT 12V)
Häufig gestellte Fragen (FAQ)
Kann ich diesen Wandler für meinen 48V-E-Scooter verwenden?
Ja, absolut. Die 48V liegen perfekt innerhalb des Eingangsspannungsbereichs von 36V bis 72V. Sie können damit problemlos GPS-Tracker, LED-Lichter oder Alarmanlagen direkt über den Hauptakku betreiben.
Ist die 12V-Ausgangsspannung einstellbar?
Nein, die Ausgangsspannung ist fest auf 12V eingestellt. Es ist kein Potentiometer zur Anpassung vorhanden.
Was passiert bei einer Überlastung über 10A?
Der integrierte Schutz schaltet das Modul automatisch ab, um Schäden zu vermeiden. Nach dem Abkühlen oder Verringern der Last startet das Gerät von selbst neu. Wir empfehlen jedoch, die Verbraucher passend zu dimensionieren, um die Lebensdauer des Wandlers zu maximieren.
Ist das Gerät für autarke Solarsysteme geeignet?
Ja, sofern die Batteriespannung zwischen 36V und 72V liegt. Sie können damit effizient 12V-LEDs, Router oder Überwachungskameras direkt aus dem Solarspeicher versorgen.
Ist das Modul wasser- oder staubdicht?
Das Modul verfügt über keine IP-Zertifizierung. Bei Verwendung an Fahrzeugen, die Regen oder Staub ausgesetzt sind, sollte das Modul unbedingt in einem wasserdichten Gehäuse oder einem geschützten Fach verbaut werden.
