Zyklisches 24V DC Zeitrelais — präzise Steuerung ohne Datenverlust bei Stromausfall
Die Pumpe startet zum falschen Zeitpunkt? Der Lüfter läuft ununterbrochen durch? Die Bewässerung spielt nach einem Stromausfall verrückt? Wenn Sie vor diesen Herausforderungen stehen, bietet unser programmierbares 24V DC Zeitrelais mit nichtflüchtigem Speicher die ideale Lösung. Einmal konfiguriert, bleiben Ihre Einstellungen dauerhaft gespeichert – auch nach einer Unterbrechung der Stromzufuhr müssen Sie das Gerät nicht neu programmieren.

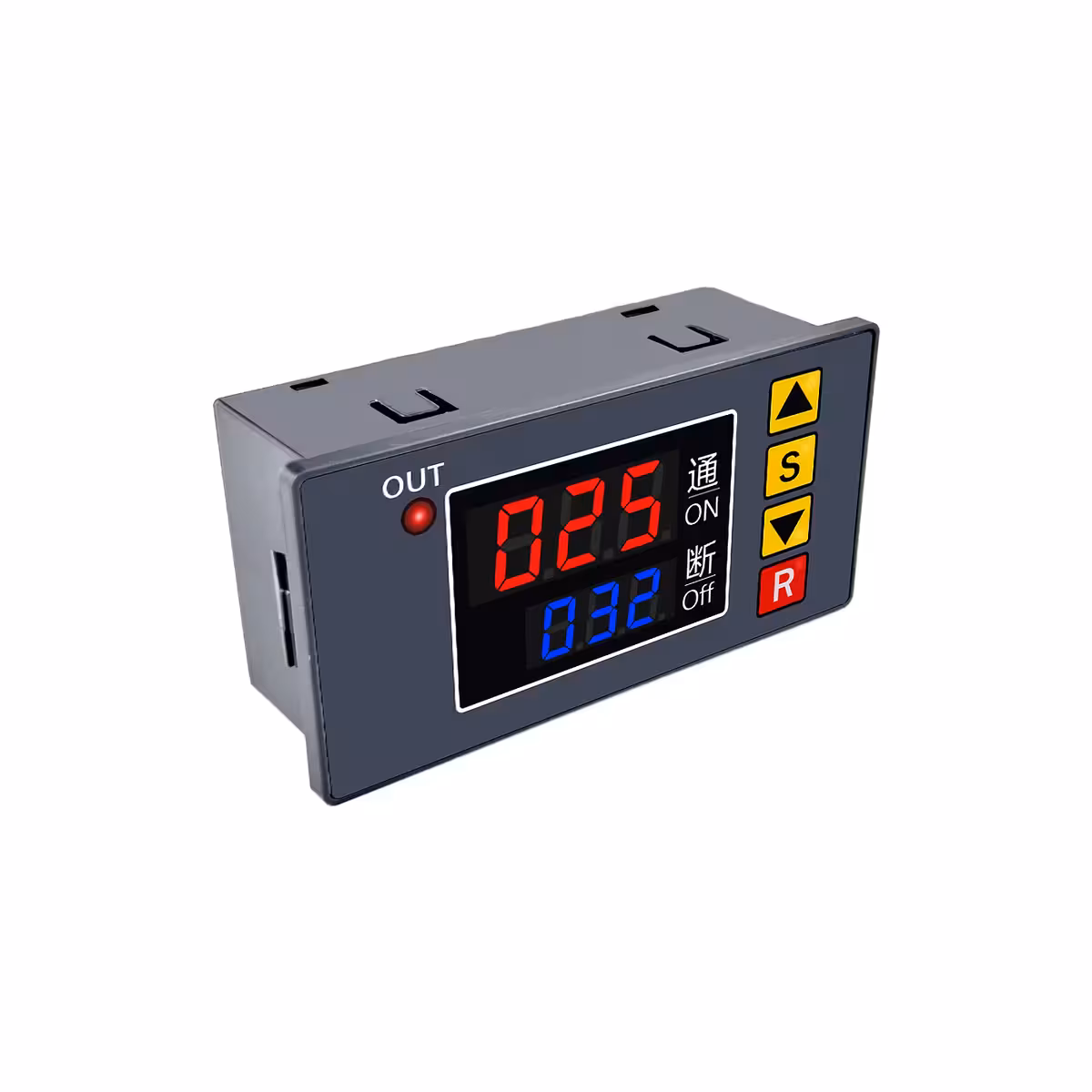

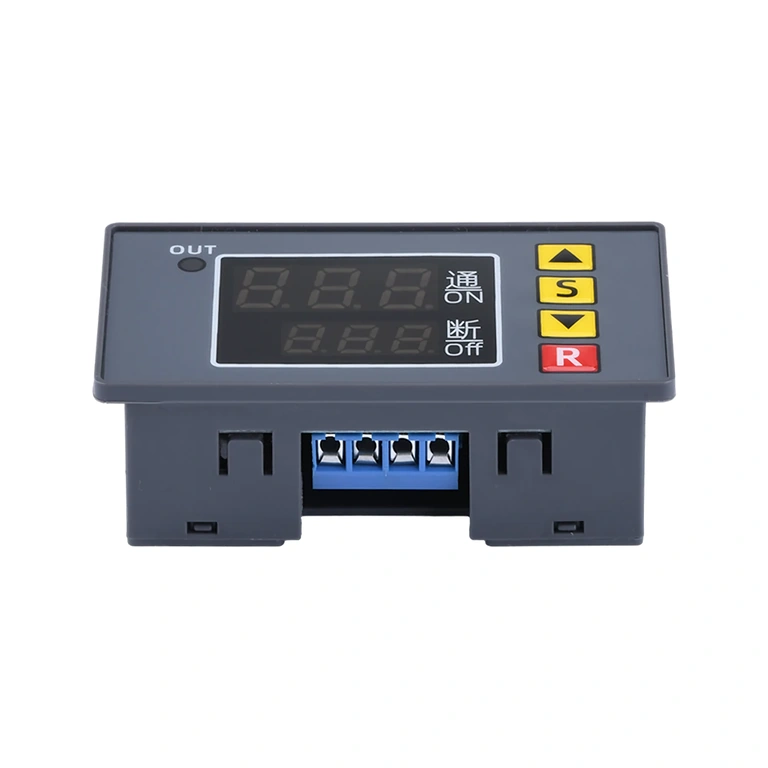

Hinweis: Das Modul ist ausschließlich für den Betrieb mit 24V DC ausgelegt. Für die Nutzung des externen Trigger-Anschlusses (XH-2.45-2P) ist das Anlöten eines Steckers oder von Kabeln an die vorgesehenen Lötpads erforderlich.
Warum dieses Modell? (Ihre Vorteile):
- Stromausfallsicherer Speicher — Die Parameter P0–P5 sowie die ON/OFF-Zeiten bleiben gespeichert; der Zyklus setzt sich nach der Wiederherstellung der Stromversorgung automatisch fort.
- Zeitbereich 0–999 Sekunden, Minuten oder Stunden — Die Zeiteinheiten für die ON- und OFF-Phasen sind unabhängig voneinander einstellbar. So lassen sich beispielsweise 10 Sekunden Laufzeit mit 2 Stunden Pause kombinieren.
- 10A Relaisausgang (Schließer/NO) — Steuern Sie Pumpen, Lüfter oder LED-Streifen direkt an, ohne dass ein zusätzliches Leistungsmodul erforderlich ist.
- Zyklischer Betrieb — Wählen Sie zwischen einer Endlosschleife oder einer definierten Anzahl von 1 bis 999 Zyklen – perfekt für Dosieranlagen oder zeitgesteuerte Bewässerungssysteme.
- Flexible Trigger-Optionen — Automatischer Start bei Stromzufuhr (P4=ON) oder manueller Start über einen externen Taster/Sensor am XH-2.45-2P Anschluss.
- Tastensperre (P5) — Nach der Konfiguration lässt sich das Tastenfeld sperren, um versehentliche Änderungen im industriellen oder landwirtschaftlichen Einsatz zu verhindern.
Leistung und technische Details

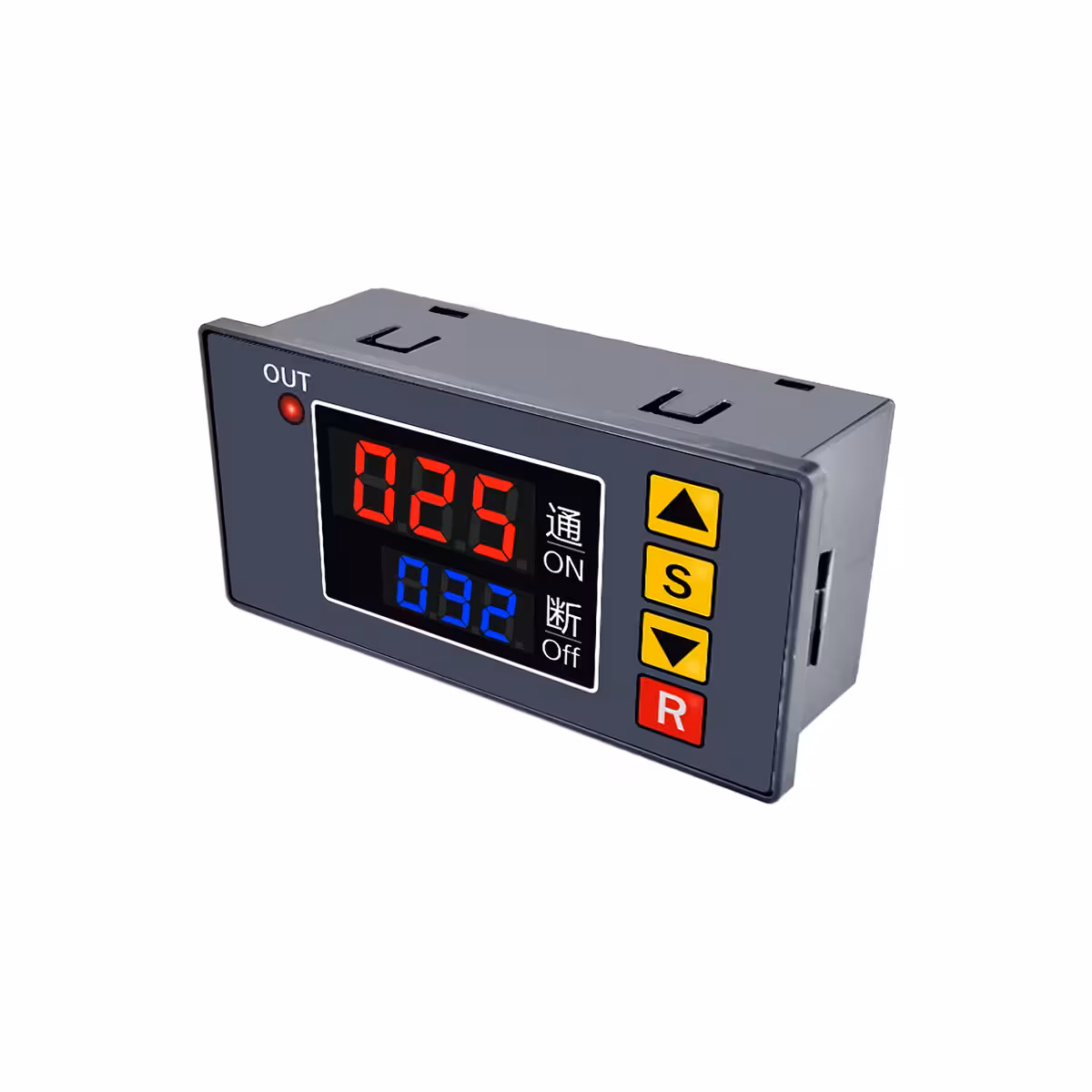

Das Modul arbeitet mit einer Spannung von 24V DC und schaltet Lasten von bis zu 10A über den Schließerkontakt (NO). Dies ist für die meisten kleinen bis mittleren Pumpen und Lüftungssysteme vollkommen ausreichend. Die ON- und OFF-Phasen sind unabhängig konfigurierbar, was asymmetrische Szenarien ermöglicht. Trotz der kompakten Bauweise von 79,5 × 42,1 × 27,8 mm bietet das Gerät volle Flexibilität. Eine OUT-LED signalisiert jederzeit den aktuellen Schaltzustand des Relais.
| Parameter | Details |
|---|---|
| Betriebsspannung | 24V DC |
| Relaisausgang | 1 Kanal, Schließer (NO), bis zu 10A |
| Zeiteinheiten | Sekunden / Minuten / Stunden (für ON/OFF getrennt wählbar) |
| Zeitbereich | 0 – 999 s/min/h |
| Zyklus-Funktion | Endlosschleife oder 1–999 Zyklen |
| Ein-/Ausschaltverzögerung | Unterstützt |
| Triggerung | Automatisch (P4=ON) oder manuell (Taste R / externer Port) |
| Speicher bei Stromausfall | Ja – nichtflüchtiger Speicher für alle Parameter |
| OUT-LED-Anzeige | An = Relais aktiv, Aus = Relais inaktiv |
| Externer Trigger-Port | XH-2.45-2P (erfordert Anlöten von Stecker/Kabeln) |

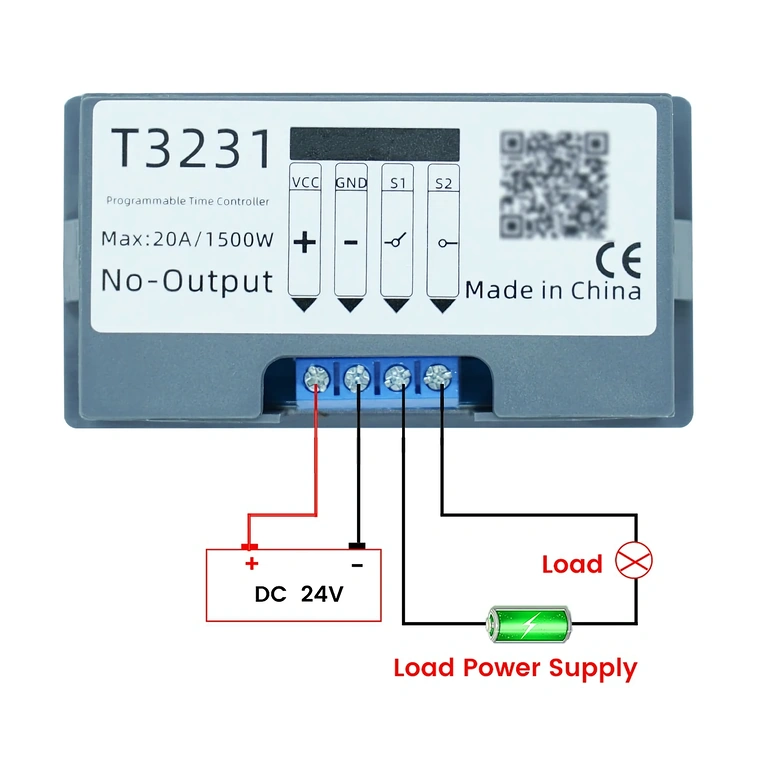

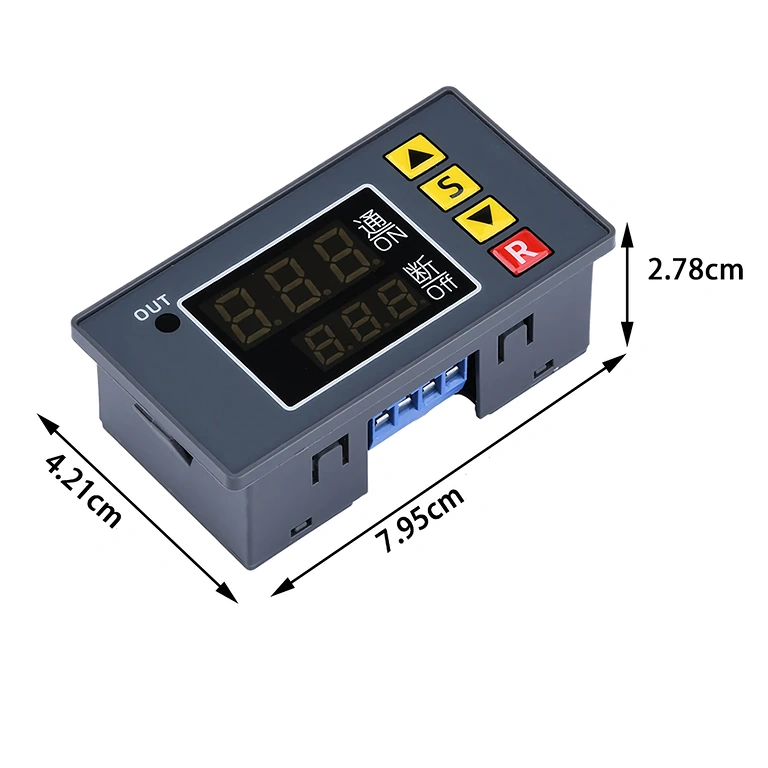

| Modulabmessungen | 79,5 × 42,1 × 27,8 mm |
| Einbauausschnitt | 77 × 39,3 mm |
Programmierung und Bedienung

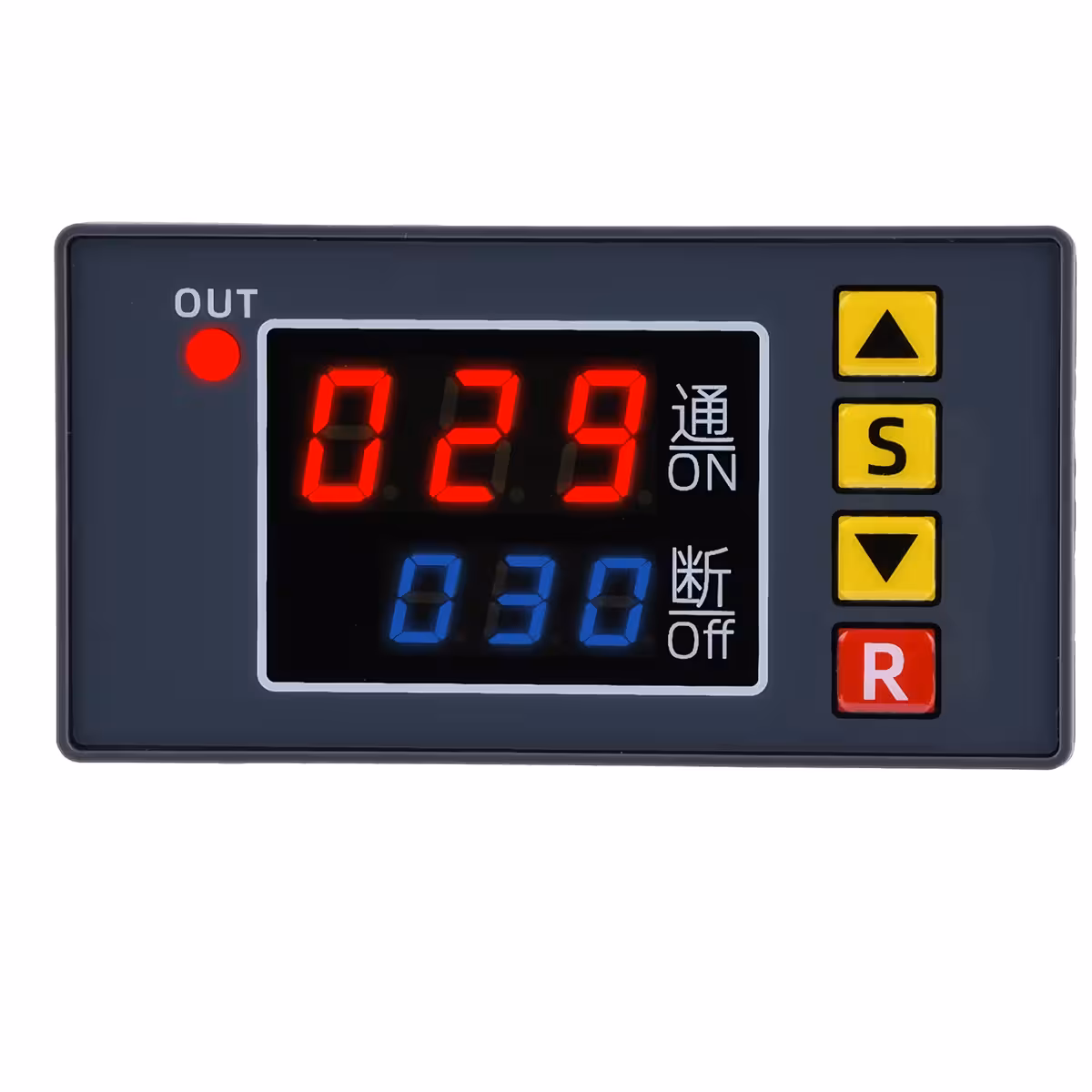

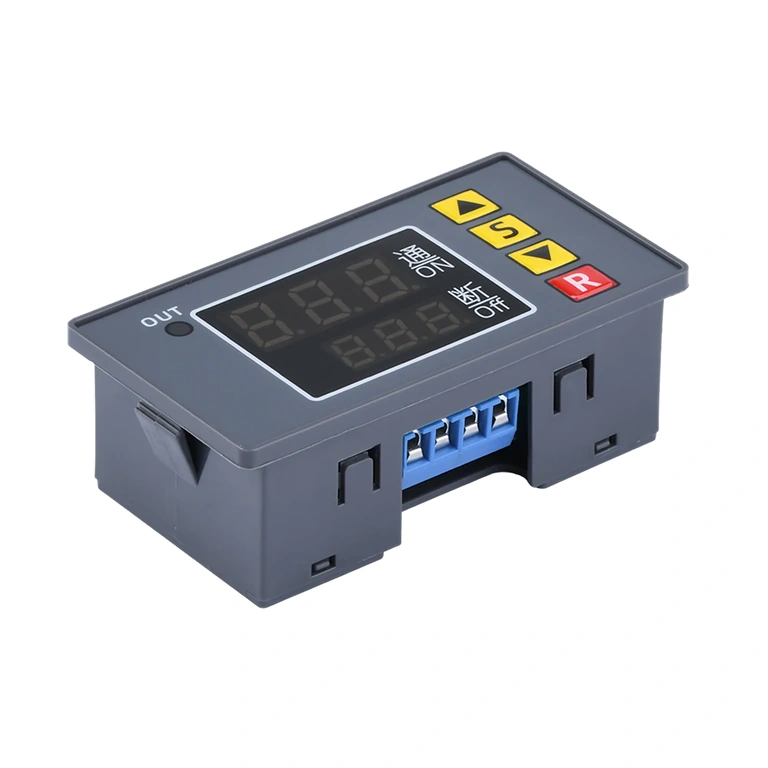

- Halten Sie die S-Taste für 6 Sekunden gedrückt, um das Programmiermenü zu öffnen.
- Drücken Sie kurz S, um zwischen den Parametern P0–P5 zu navigieren: P0 = Zeiteinheit ON, P1 = Zeiteinheit OFF, P2 = Zyklus-Priorität, P3 = Anzahl der Zyklen, P4 = Trigger-Modus, P5 = Tastensperre.
- Verwenden Sie die Tasten ▲ und ▼, um die Werte anzupassen.
- Drücken Sie zweimal kurz S, um nacheinander die ON-Zeit und die OFF-Zeit festzulegen.
- Erfolgt für 6 Sekunden keine Eingabe, werden die Einstellungen automatisch gespeichert.
- Im Automatikmodus (P4=ON) startet der Zyklus sofort nach Anlegen der Spannung.
- Im manuellen Modus (P4=OFF) starten Sie den Zyklus über die R-Taste oder den externen Trigger-Port.
- Beispiel Endlosschleife: ON=10s, OFF=5s, P3=OFF → kontinuierlicher, ununterbrochener Wechselbetrieb.
- Beispiel Einschaltverzögerung: ON=0, OFF=10s → Aktivierung erst 10 Sekunden nach Stromzufuhr.
Lieferumfang

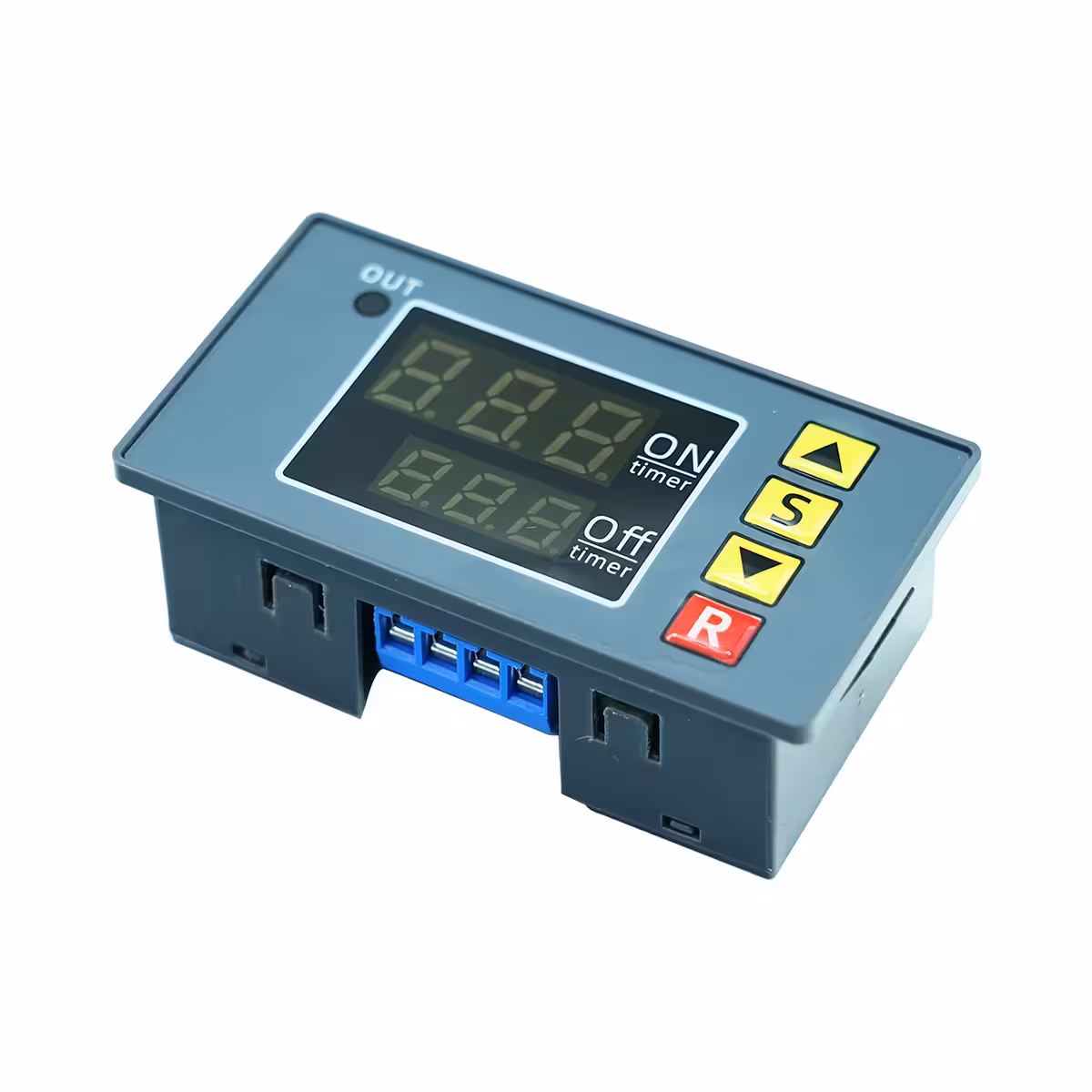

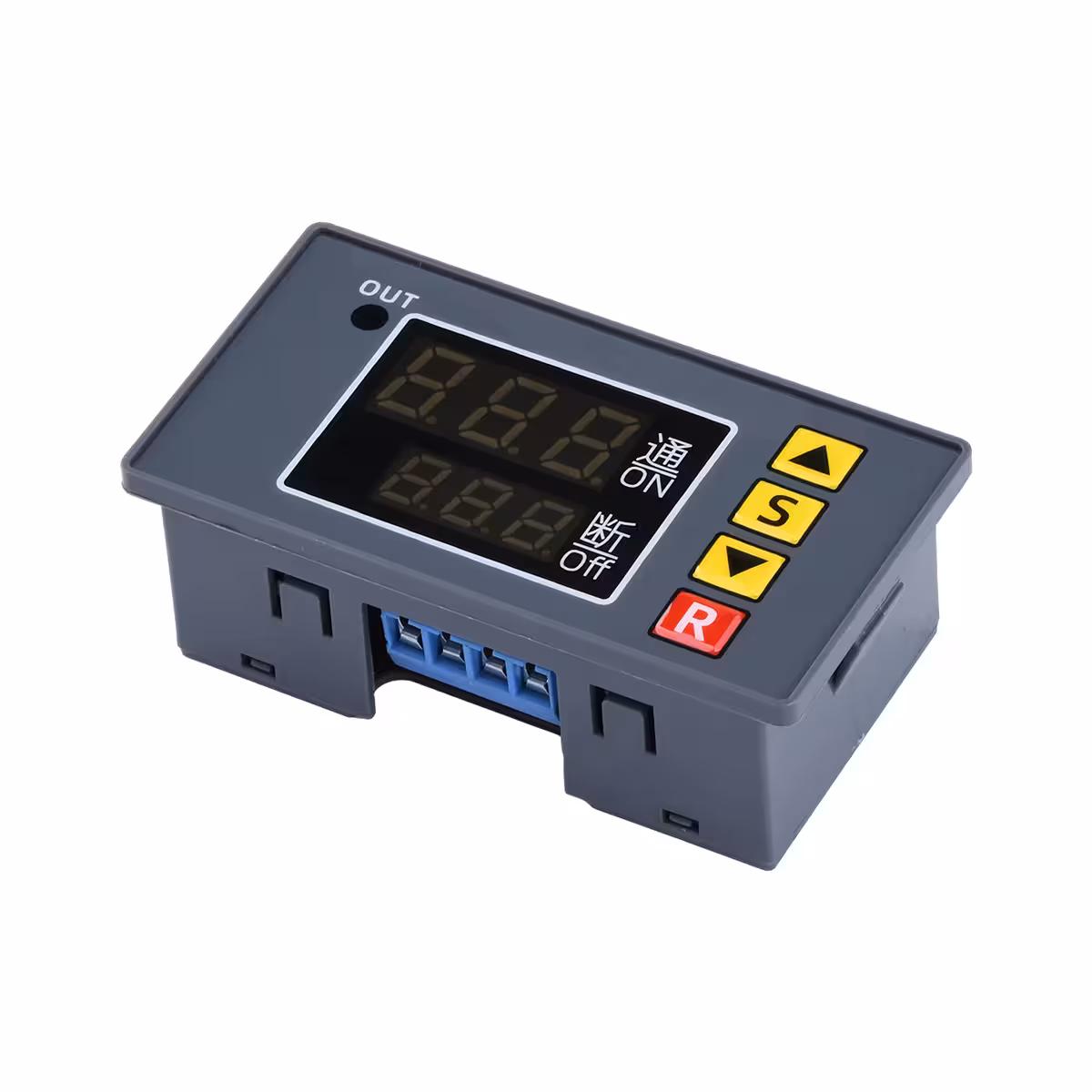

- 1 × Programmierbares 24V DC Zyklus-Zeitrelais
Häufig gestellte Fragen (FAQ)
Kann ich das Relais mit 12V oder 230V betreiben?
Nein. Das Modul ist ausschließlich für 24V DC ausgelegt. Eine abweichende Spannung kann den Schaltkreis dauerhaft beschädigen.
Welche maximale Last kann ich schalten?
Bis zu 10A über den NO-Kontakt. Für größere Lasten empfehlen wir den Einsatz eines zusätzlichen Schützes, das über dieses Relais angesteuert wird.
Gehen Einstellungen bei Stromausfall verloren?
Nein. Dank des nichtflüchtigen Speichers bleiben alle Parameter (P0–P5, ON/OFF-Zeiten) erhalten und der Zyklus setzt sich nach der Stromwiederkehr automatisch fort.
Wie nutze ich einen externen Sensor oder Taster?
Stellen Sie P4=OFF ein und verbinden Sie den Taster/Sensor mit dem XH-2.45-2P Anschluss. Bitte beachten Sie, dass hierfür ein Stecker oder Kabel direkt auf die Lötpads gelötet werden muss.
Kann ich die Anzahl der Schaltzyklen begrenzen?
Ja. Über den Parameter P3 können Sie zwischen einer Endlosschleife oder einer festen Anzahl von 1 bis 999 Zyklen wählen, nach denen sich das Relais automatisch abschaltet.
