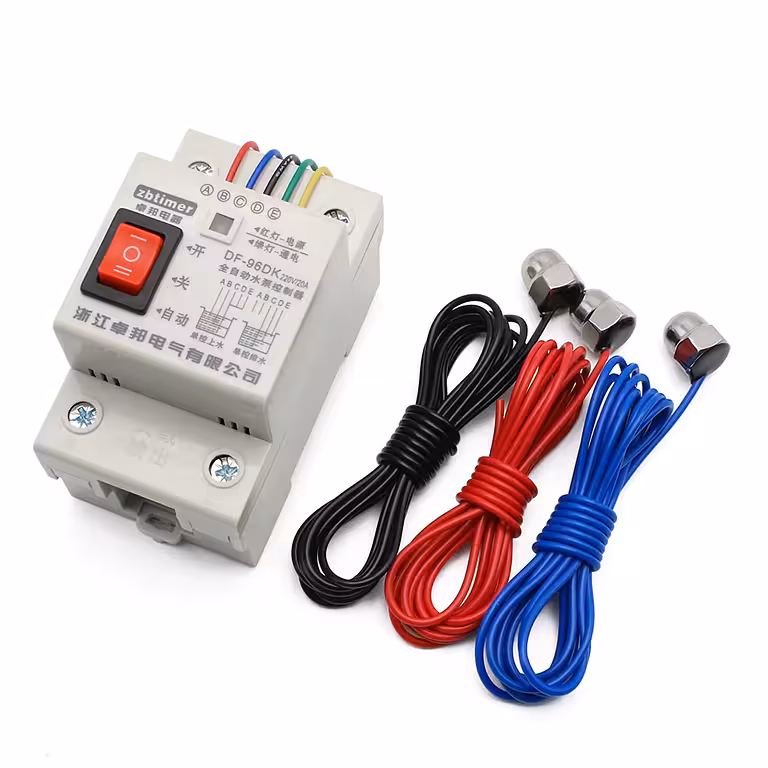

Automatisches Wasserstand-Relais mit 3 Sensoren – Zuverlässige Pumpensteuerung ohne manuelle Überwachung
Kennen Sie das Problem? Sie vergessen die Pumpe rechtzeitig abzuschalten und der Tank läuft über. Oder der Wasserstand sinkt zu weit ab und die Pumpe läuft trocken. Unser automatisches Niveaurelais löst diese Probleme effizient: Es schaltet Ihre Pumpe basierend auf den von den Sensoren erfassten Wasserständen vollautomatisch ein und aus. Sie müssen nicht mehr manuell eingreifen.
Hinweis: Im Lieferumfang enthalten sind das Steuerungsrelais und 3 Niveausensoren (jeweils 5 m lang). Eine Wasserpumpe ist nicht im Lieferumfang enthalten.
Warum dieses Modell? (Ihre Vorteile):
- Inklusive 3 Sensoren (je 5 m) — Sofort einsatzbereit für tiefe Tanks oder mittelgroße Becken, ohne zusätzliche Kosten.
- 20A / 220V Relaisausgang (ohmsche Last) — Leistungsstark genug für Pumpen mit hoher Kapazität, ohne Überlastungsrisiko.
- 3 Betriebsmodi: AUTO / ON / OFF — Wechseln Sie in Sekundenschnelle in den manuellen Modus, ohne die Verkabelung zu ändern.
- 4 vorkonfigurierte Szenarien — Befüllen, Entleeren, Mindeststand-Sicherung oder Transfer zwischen zwei Becken, jeweils mit klarer Anschlussanleitung.
- Farbcodierung (Rot, Blau, Schwarz, Grün, Gelb) — Jeder Sensor ist auf einen Blick identifizierbar, was Anschlussfehler nahezu ausschließt.
- Kompaktes Gehäuse (86×66×49 mm) — Passt problemlos in jeden Schaltschrank oder Verteilerkasten.
Details und Leistungsmerkmale
Die Füllstandserkennung basiert auf dem Prinzip der elektrischen Leitfähigkeit: Die in das Wasser eingetauchten Metallsonden schließen den Stromkreis bei Kontakt mit der Flüssigkeit und lösen so das Schalten des Relais aus – ganz ohne zusätzliche Schwimmerschalter. Das Relais unterstützt 20A bei ohmscher Last und 10A bei induktiver Last (Motoren, Pumpen) und ist somit für die meisten haushaltsüblichen oder semi-industriellen Tauch- und Oberflächenpumpen bestens geeignet. Der Drei-Positionen-Wahlschalter ermöglicht Ihnen jederzeit die volle Kontrolle – für manuelles Ein- oder Ausschalten ist kein Abklemmen erforderlich.
| Parameter | Wert / Detail |
|---|---|
| Nennspannung | 220V AC |
| Relaisausgang – ohmsche Last | 20A / 220V |
| Relaisausgang – induktive Last | 10A / 220V |
| Anzahl Sensoren | 3 Stück |
| Kabellänge Sensoren | je 5 Meter |
| Betriebsmodi | ON / OFF / AUTO |
| Gehäuseabmessungen | 86 × 66 × 49 mm |
| Kompatible Anwendungen | Tanks, Zisternen, Pools, Aquarien |
Programmierung und Anwendung
- Automatisches Befüllen (Abbildung 1): Sensor A (rot) am oberen Füllstand (Stopp); Sensor B (blau) am unteren Füllstand (Start); Sensor C (schwarz) als gemeinsame Masse am Boden. Die Sensoren D (grün) und E (gelb) werden zusammen mit C verbunden.
- Automatisches Entleeren (Abbildung 2): Sensor E am oberen Füllstand startet die Pumpe; Sensor D am unteren Füllstand stoppt sie; C bleibt die gemeinsame Masse. A und B bleiben unverbunden.
- Mindeststand-Sicherung (Abbildung 3): Verbinden Sie C und D als Kontrollpunkte für den niedrigen Stand; setzen Sie eine Brücke zwischen E und C. A und B bleiben unverbunden. Die Pumpe schaltet bei Unterschreiten des Mindeststandes automatisch ab.
- Automatischer Transfer zwischen zwei Becken (Abbildung 4): Sensor A am oberen Stand des oberen Beckens (Stopp); Sensor B am unteren Stand des oberen Beckens (Start); C als gemeinsame Masse für beide Becken; Sensor D am unteren Stand des unteren Beckens (Stopp); Sensor E am oberen Stand des unteren Beckens (Start). Falls keine Aktivierung bei hohem Stand im unteren Becken gewünscht ist, kann E unverbunden bleiben.
- Stellen Sie den Wahlschalter auf AUTO für den Dauerbetrieb oder auf ON/OFF für manuelle Eingriffe.
Lieferumfang
- 1× Automatisches Wasserstand-Steuerungsrelais 220V
- 3× Edelstahlsensoren (je 5 m)
Häufig gestellte Fragen (FAQ)
Ist das Gerät mit jeder Tauchpumpe kompatibel?
Ja, es funktioniert mit 220V AC Tauch- und Oberflächenpumpen, sofern die Stromaufnahme 20A (ohmsche Last) bzw. 10A (induktive Last) nicht überschreitet. Bitte prüfen Sie vor der Installation das Datenblatt Ihrer Pumpe.
Kann ich die Sensoren in Salzwasser oder chlorhaltigem Wasser (Pools) verwenden?
Ja. Die Sensoren sind korrosionsbeständig und für gechlortes oder salzhaltiges Wasser in üblichen Konzentrationen geeignet. In chemisch sehr aggressiven Umgebungen sollten sie regelmäßig inspiziert und bei Verschleißerscheinungen ausgetauscht werden.
Kann ich die Sensorkabel über 5 Meter verlängern?
Ja, unter Verwendung eines geeigneten Elektrokabels und wasserdichter Verbindungen. Bei Distanzen über 20 m empfehlen wir abgeschirmte Kabel, um elektrische Störungen zu vermeiden, die zu Fehlschaltungen führen könnten.
Was passiert nach einem Stromausfall?
Nach Wiederkehr der Spannung nimmt das Relais den Betrieb gemäß der Schalterstellung und dem aktuellen Wasserstand wieder auf. Es gibt keinen internen Speicher; die Pumpe reagiert direkt auf die aktuellen Bedingungen.
Kann das Gerät den Transfer zwischen zwei Becken gleichzeitig steuern?
Ja. Über das Szenario in Abbildung 4 überwacht das Relais den Füllstand in beiden Behältern mit den 3 mitgelieferten Sensoren und steuert den Wassertransfer automatisch.
