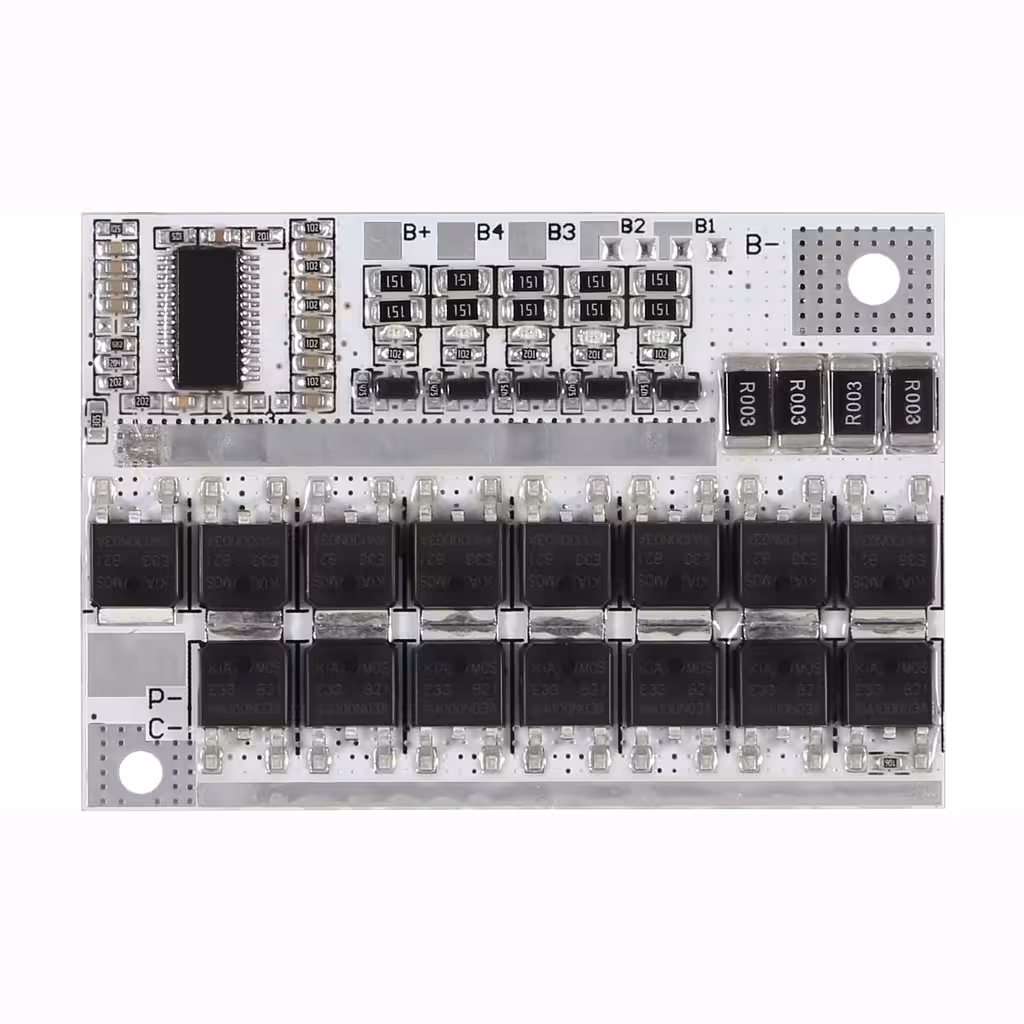

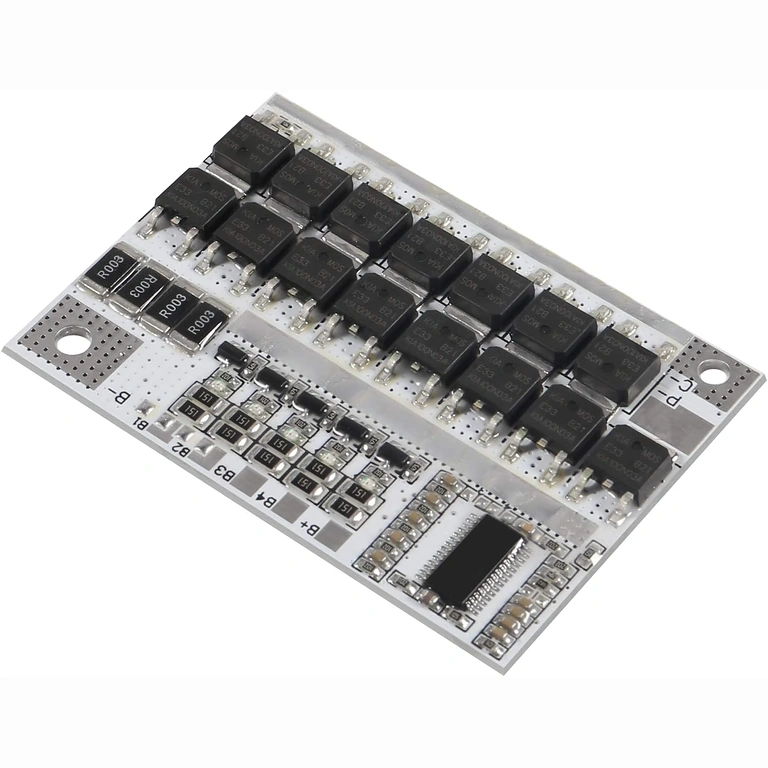

BMS 5S 100A 21V – Zuverlässiger Schutz für Ihre Li-Ion 18650 Akkupacks
Wenn Sie eigene Akkupacks konzipieren, ist Sicherheit das A und O. Ein hochwertiges BMS schützt Ihre Zellen effektiv vor Überladung, Tiefentladung und Kurzschlüssen. Dieses 5S 100A 21V BMS arbeitet im Hintergrund und greift bei Unregelmäßigkeiten in Mikrosekunden ein. Es überwacht jede Zelle einzeln und sorgt durch automatisches Balancing für eine lange Lebensdauer Ihres Akkupacks.
Hinweis: Das BMS-Modul wird ohne 18650-Akkuzellen geliefert. Diese sind separat erhältlich. Das Modul ist zudem flexibel für 3S- und 4S-Konfigurationen einsetzbar.
Warum dieses Modell die richtige Wahl ist:
- 100A Spitzenstrom — Ideal für Elektrowerkzeuge oder Drohnen, die beim Anlaufen kurzzeitig hohe Ströme benötigen, ohne dass das BMS sofort abschaltet.

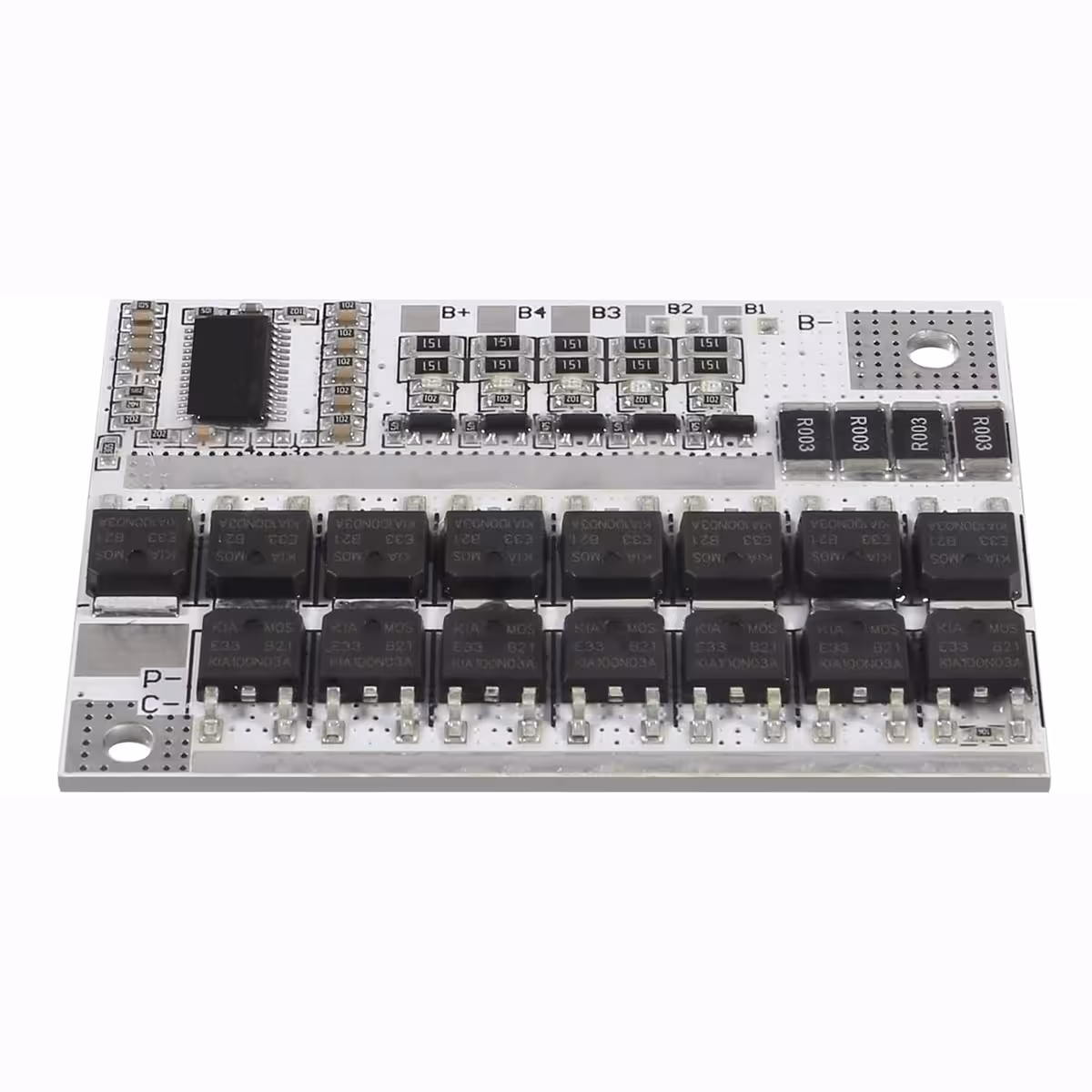

- Passives Balancing mit 60mA — Gleicht die Spannungen der 5 Zellen in Echtzeit an, um die volle Kapazität und Lebensdauer Ihres Akkupacks zu gewährleisten.

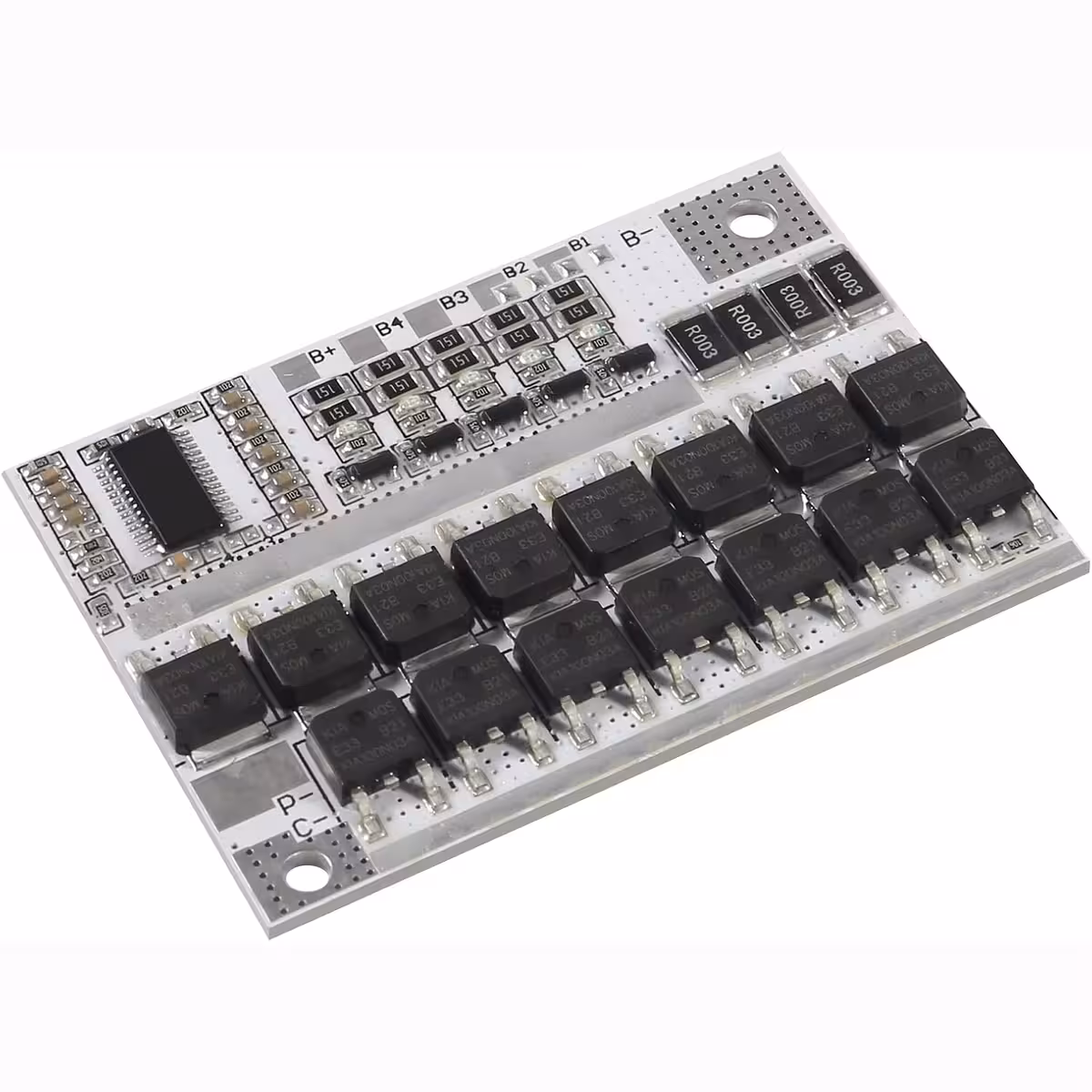

- 4-facher Schutz — Umfassende Absicherung gegen Überladung, Tiefentladung, Überstrom und Kurzschluss.

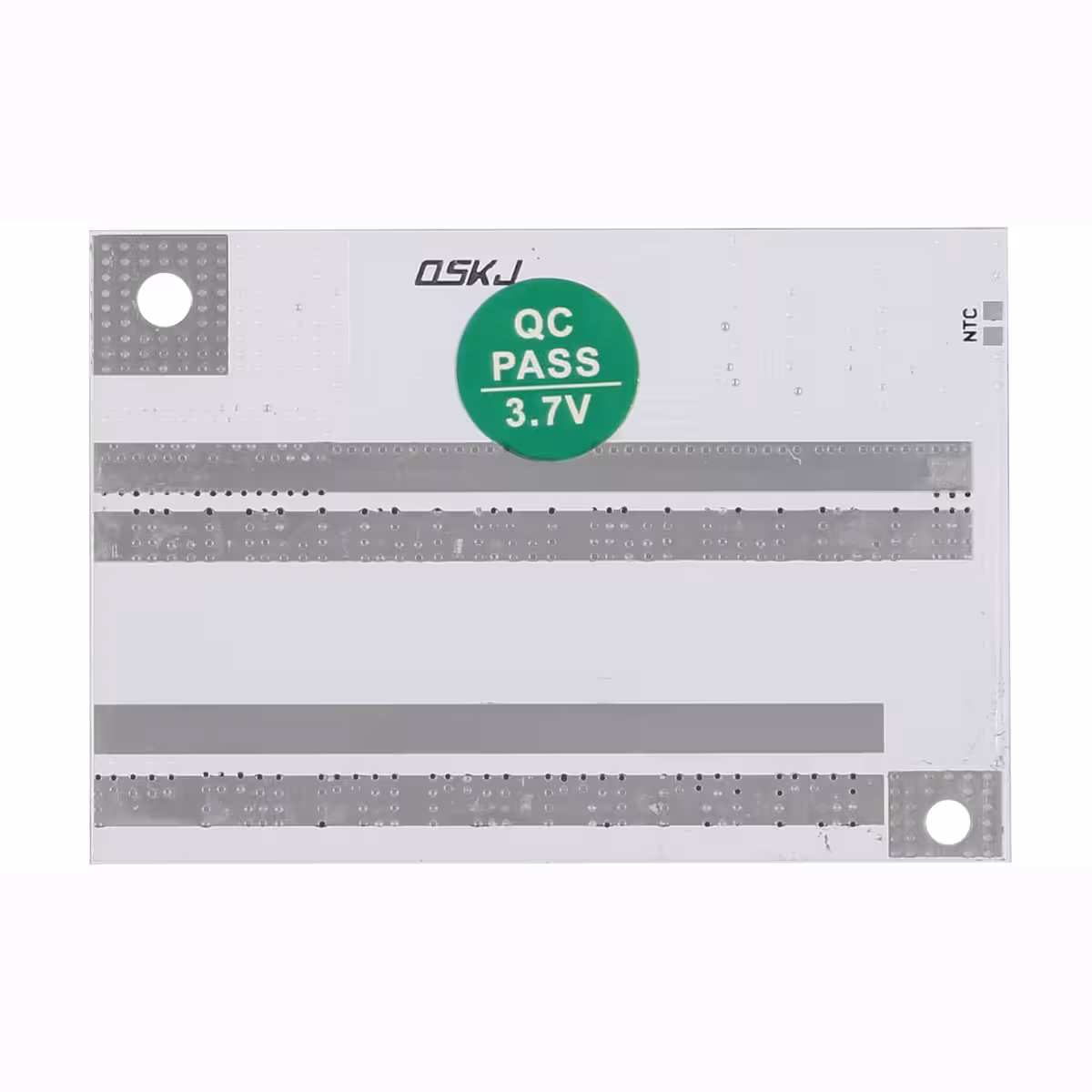

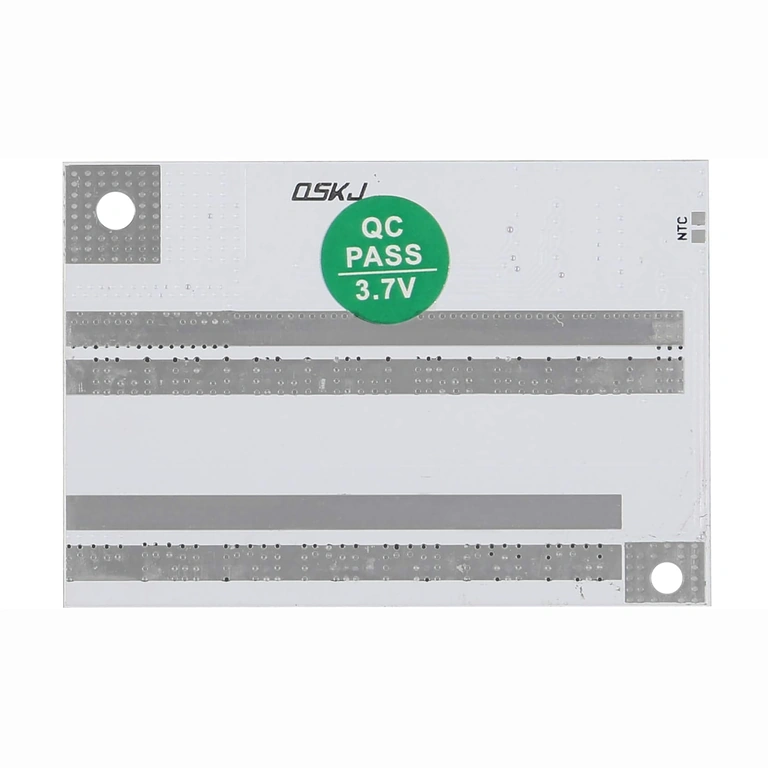

- Kompaktes Design (3,4 mm flach) — Passt problemlos in enge Gehäuse, perfekt für DIY-Powerbanks oder RC-Modelle mit begrenztem Platzangebot.
- Vielseitig einsetzbar — Unterstützt neben 5S auch 3S- (11,1V) und 4S-Konfigurationen (14,8V).
Details und technische Performance

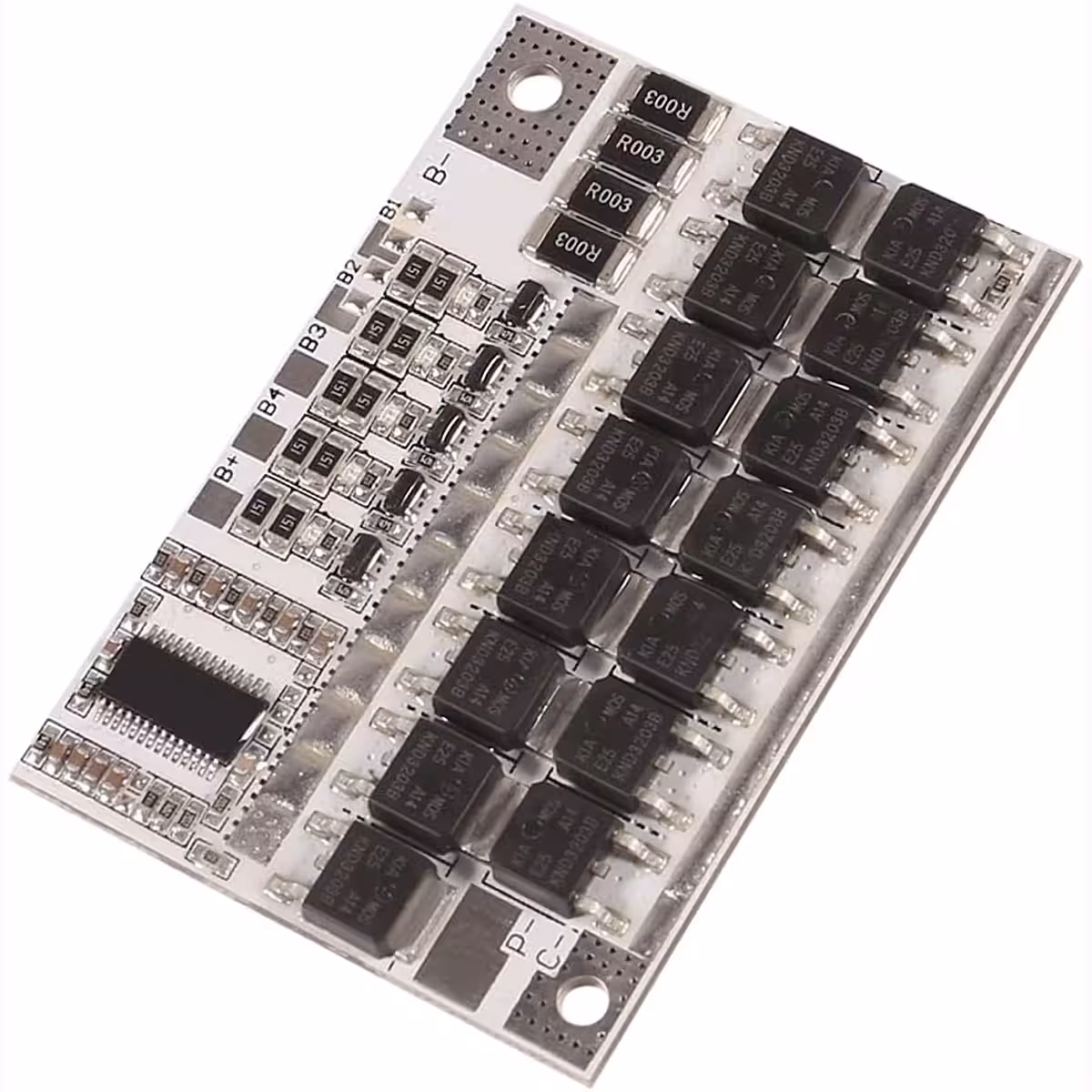

Das Modul ist mit leistungsstarken MOSFETs ausgestattet, die für einen Dauerentladestrom von 80A und einen Dauerladestrom von 60A ausgelegt sind. Dies deckt die meisten Anwendungen problemlos ab, ohne dass es im Normalbetrieb zu Überhitzungen kommt. Die Abschaltspannung ist präzise auf 4,25V beim Laden und 3,00V beim Entladen eingestellt, um die Li-Ion-Chemie vor vorzeitigem Verschleiß zu schützen.
Das passive Balancing leitet überschüssige Spannung aus den volleren Zellen ab, sodass alle Zellen eines Packs gleichmäßig geladen werden. Das Ergebnis: Mehr nutzbare Kapazität und weniger Ausfälle durch Zell-Drift. Der Kurzschlussschutz reagiert in Mikrosekunden und ist damit deutlich schneller als jede herkömmliche Sicherung.
| Parameter | Wert / Details |
|---|---|
| Akkukompatibilität | Li-Ion 18650 (5S Konfiguration) |
| Nennspannung | 21V (5 x 4,2V) |
| Dauerladestrom | 60A |
| Dauerentladestrom | 80A |
| Spitzenstrom | 100A |
| Max. Spannung pro Zelle | 4,25 ± 0,05V |
| Min. Spannung pro Zelle | 3,00 ± 0,025V |
| Balancing-Strom | 60mA (passiv) |
| Kurzschlussschutz | Ja |
| Überladungsschutz | Ja |
| Tiefentladungsschutz | Ja |
| Kompatibel mit 3S / 4S | Ja |

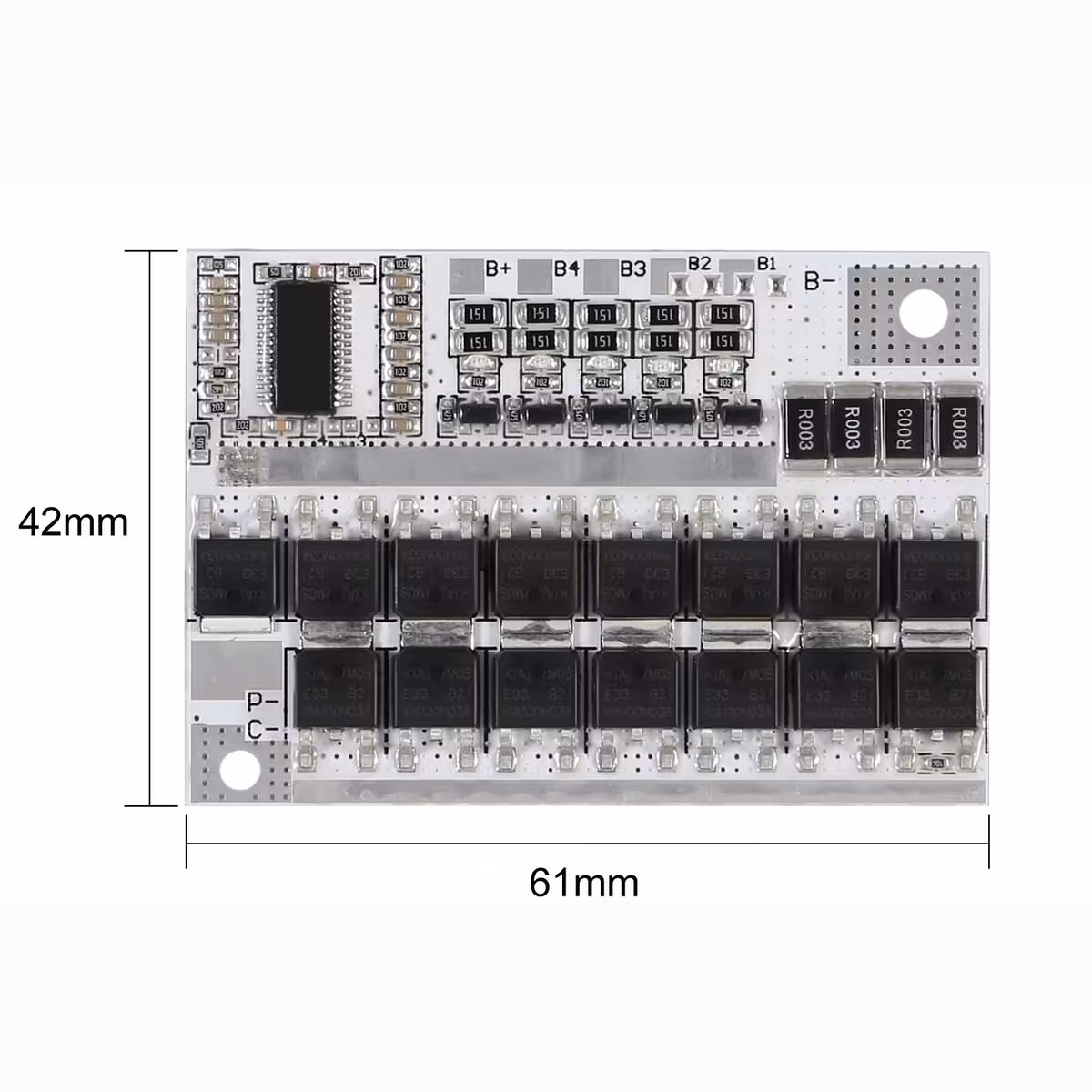

| Abmessungen | 62 x 42 x 3,4 mm |
Lieferumfang
- 1x BMS 5S 100A 21V Modul
Häufig gestellte Fragen
Kann ich dieses BMS auch für Li-Po-Zellen verwenden?
Technisch gesehen ja, da Li-Po-Zellen ein ähnliches Spannungsprofil (3,7V nominal / 4,2V max.) aufweisen. Bitte prüfen Sie jedoch vor dem Anschluss die spezifischen Datenblätter Ihrer Zellen, da einige Li-Po-Typen abweichende Grenzwerte haben können.
Was passiert bei einem Kurzschluss am Ausgang?
Das Modul erkennt den Überstrom innerhalb von Mikrosekunden und trennt den Entladestromkreis automatisch. Dies schützt sowohl Ihre Akkuzellen als auch das angeschlossene Gerät. Nach Beseitigung der Ursache setzt sich das Modul je nach Version automatisch oder manuell zurück.
Funktioniert das Modul auch mit weniger als 5 Zellen?
Ja, das Modul ist abwärtskompatibel und unterstützt auch 3S- (11,1V) und 4S-Konfigurationen (14,8V) mit vollem Schutz- und Balancing-Funktionsumfang.
Wird ein Kühlkörper bei hohen Strömen benötigt?
Bei einer Dauerbelastung unter 80A und normaler Umgebungstemperatur arbeitet das Modul stabil ohne zusätzliche Kühlung. Sollten Sie das System häufig nahe der 100A-Spitzengrenze betreiben, kann eine gute Belüftung oder ein kleiner Kühlkörper auf den MOSFETs die Lebensdauer erhöhen.
Kann ich gleichzeitig über denselben Anschluss laden und entladen?

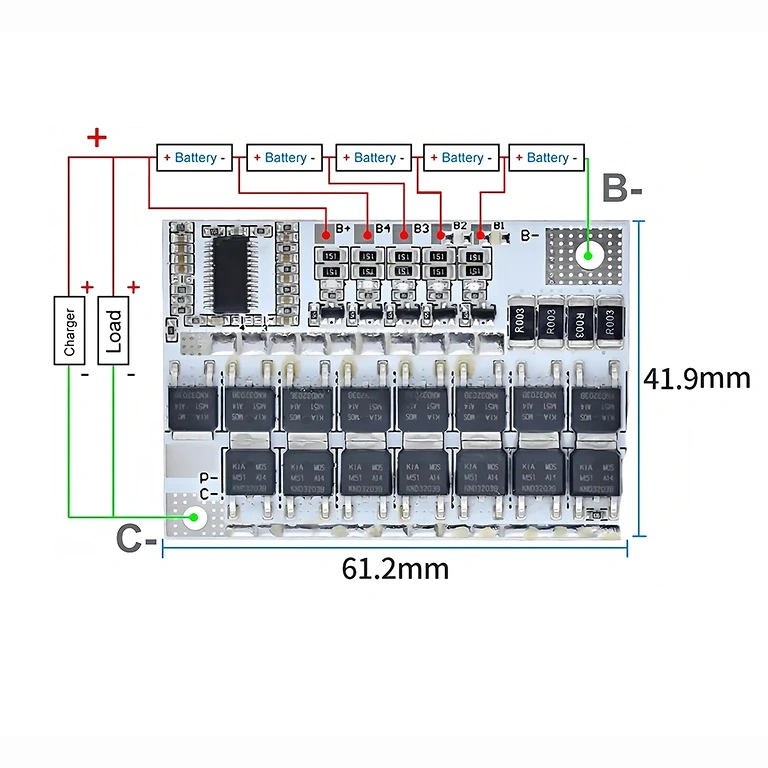

Ja, dieses Modell verfügt über einen Common Port (gemeinsamen Anschluss) für Laden und Entladen. Bitte beachten Sie das Anschlussdiagramm für die korrekte Verkabelung von Ladegerät und Last an diesen Port.
