Programmierbares 220V Zeitrelais mit Doppel-Display T1/T2 — präzise Zeitsteuerung ohne analoge Drift
Sie möchten eine Pumpe, einen Ventilator oder ein Bewässerungssystem vollautomatisch steuern, ohne ständig auf die Uhr schauen zu müssen? Dieses programmierbare Zeitrelais ist die perfekte Lösung. Einfach die Intervalle T1 und T2 festlegen, den gewünschten Betriebsmodus wählen und das Gerät erledigt den Rest. Es arbeitet zuverlässig im Dauerbetrieb und behält seine Einstellungen selbst nach einem Stromausfall bei.
Hinweis: Das Modul ist für den Einbau durch Personen mit elektrotechnischen Grundkenntnissen vorgesehen. Bitte beachten Sie vor der Montage den beiliegenden Schaltplan.
Warum dieses Modell? (Ihre Vorteile):

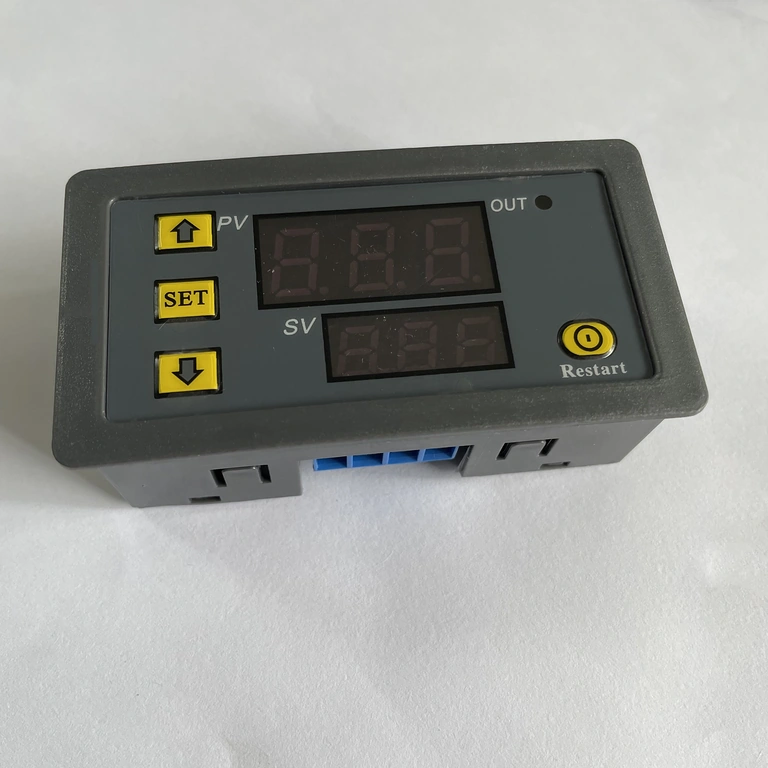

- Doppel-LED-Display für T1 + T2 — Beide Zeitintervalle lassen sich direkt ablesen und anpassen, ohne umständliches Navigieren durch Untermenüs.
- 6 Betriebsmodi — Ob Verzögerung, Timing, Loop ON/OFF oder Loop OFF/ON: Dieses Relais deckt jedes Szenario ab, von der automatischen Bewässerung bis zur Industriesteuerung.
- Zeitbereich 0–999 Sekunden, Minuten oder Stunden — Volle Flexibilität über den Parameter P0, ohne dass zusätzliche Module erforderlich sind.
- Nichtflüchtiger Speicher — T1, T2, P0 und P1 bleiben bei Stromunterbrechungen sicher gespeichert; nach dem Neustart setzt das Gerät den Betrieb exakt fort.

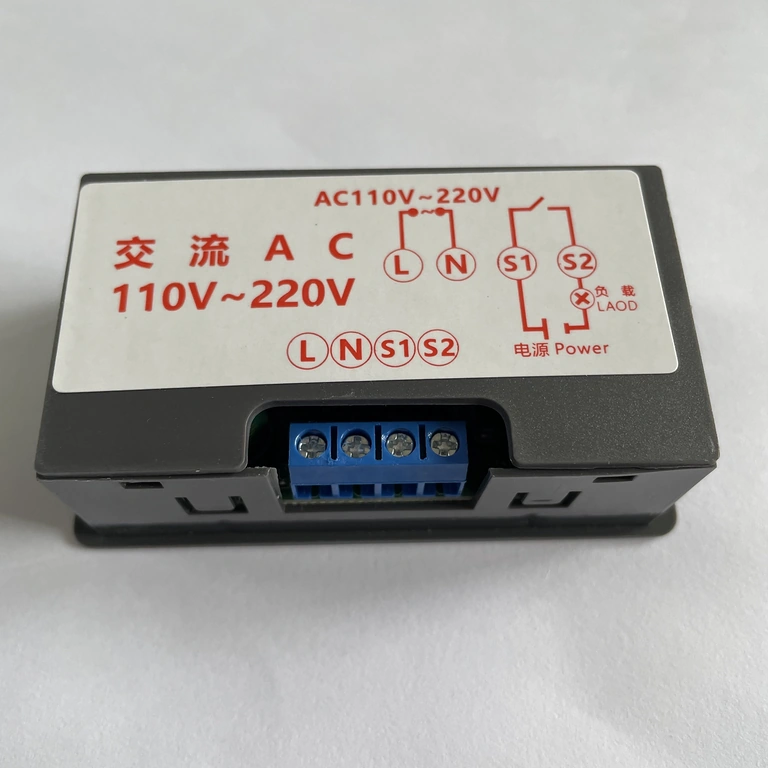

- Hohe Schaltleistung 10A / 1500W — Steuern Sie Pumpen, Lüfter, Heizelemente oder Beleuchtung direkt, ohne ein zusätzliches Schütz zu benötigen.

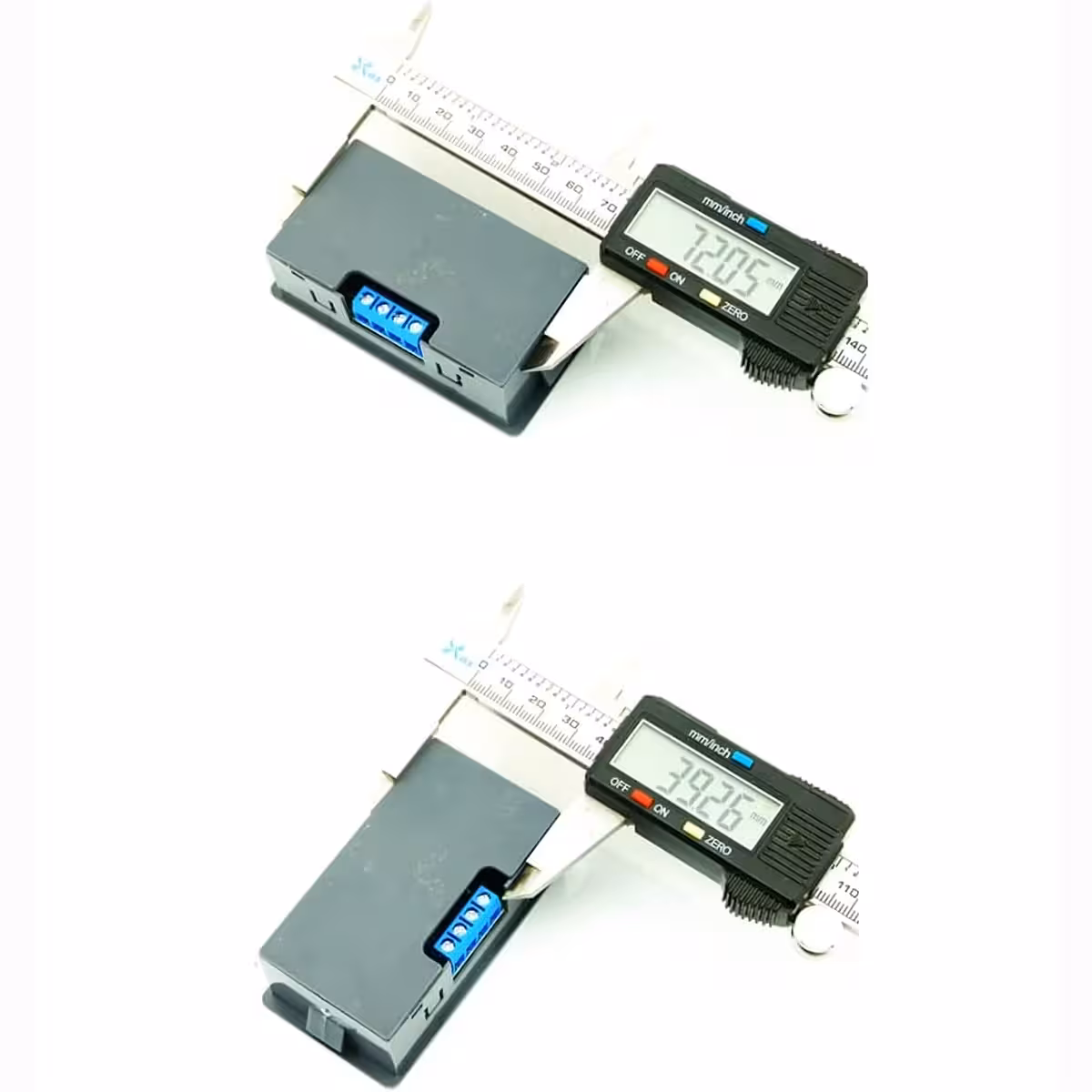

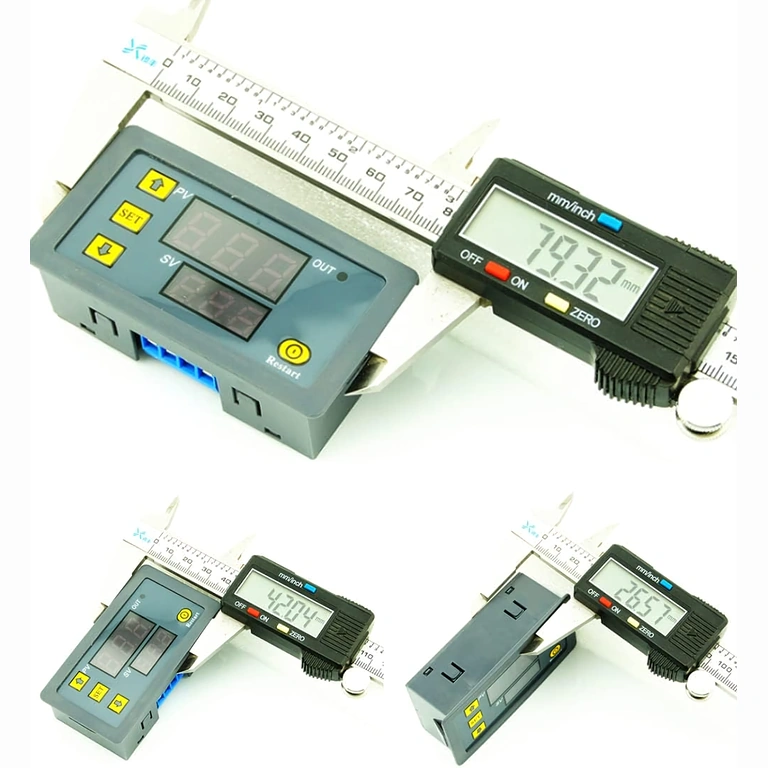

- Kompaktes Design für Schalttafeln — Mit 79×26×43 mm und einem Einbaumaß von 72×40 mm lässt es sich problemlos in jedes Standard-Schaltgehäuse integrieren.
Details und Leistung
Das Herzstück des Moduls ist ein spezialisierter Mikrocontroller — kein ungenauer analoger RC-Schaltkreis. Das bedeutet, dass die eingestellten Intervalle unabhängig von Spannungsschwankungen oder Temperaturschwankungen absolut präzise bleiben. Über die Tasten SET, + und – ist die Konfiguration in weniger als einer Minute erledigt. Der Loop-Modus (P1-4 und P1-5) ermöglicht unendliche ON/OFF-Zyklen ohne manuelle Eingriffe. Der NO/NC-Relaiskontakt sorgt für Kompatibilität mit ohmschen sowie induktiven Lasten bis zu 1500W bei 220V AC.
| Parameter | Wert / Detail |
|---|---|
| Betriebsspannung | AC 220V |
| Maximaler Arbeitsstrom | 10A |
| Maximale Schaltleistung | 1500W |
| Zeitbereich T1 / T2 | 0–999 Sekunden / 0–999 Minuten / 0–999 Stunden |
| Zeiteinheiten (P0) | P0=0 Sekunden | P0=1 Minuten | P0=2 Stunden |
| Betriebsmodi (P1) | P1-0 bis P1-5 (6 Modi) |
| Speicher | Nichtflüchtig (bleibt nach Stromausfall erhalten) |

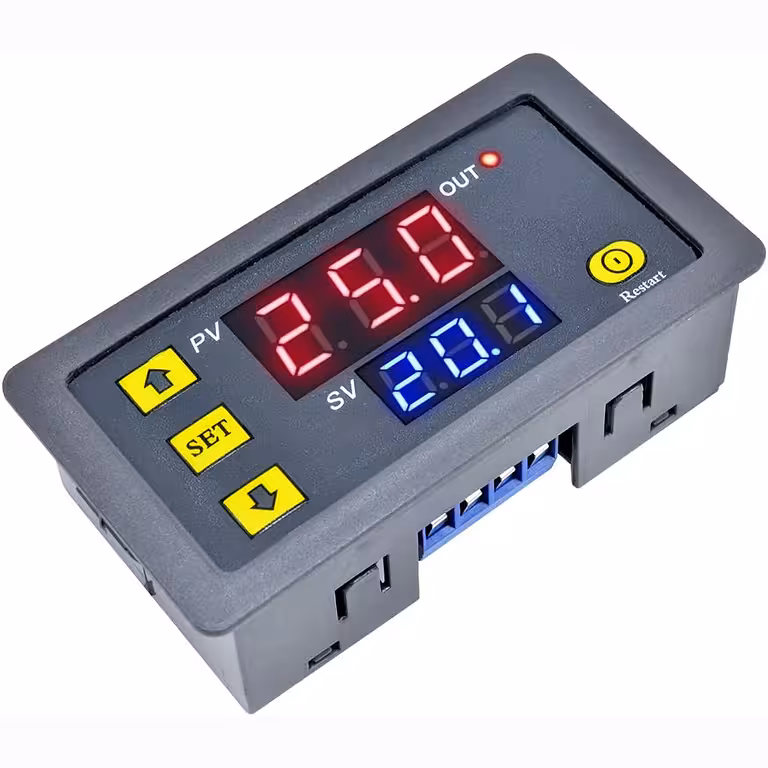

| Anzeige | Doppel-LED-Display (T1 + T2) |
| Modul-Abmessungen | 79 × 26 × 43 mm |
| Einbaumaß | 72 × 40 mm |
| Ausgangstyp | Relaiskontakt NO/NC |
Programmierung und Bedienung

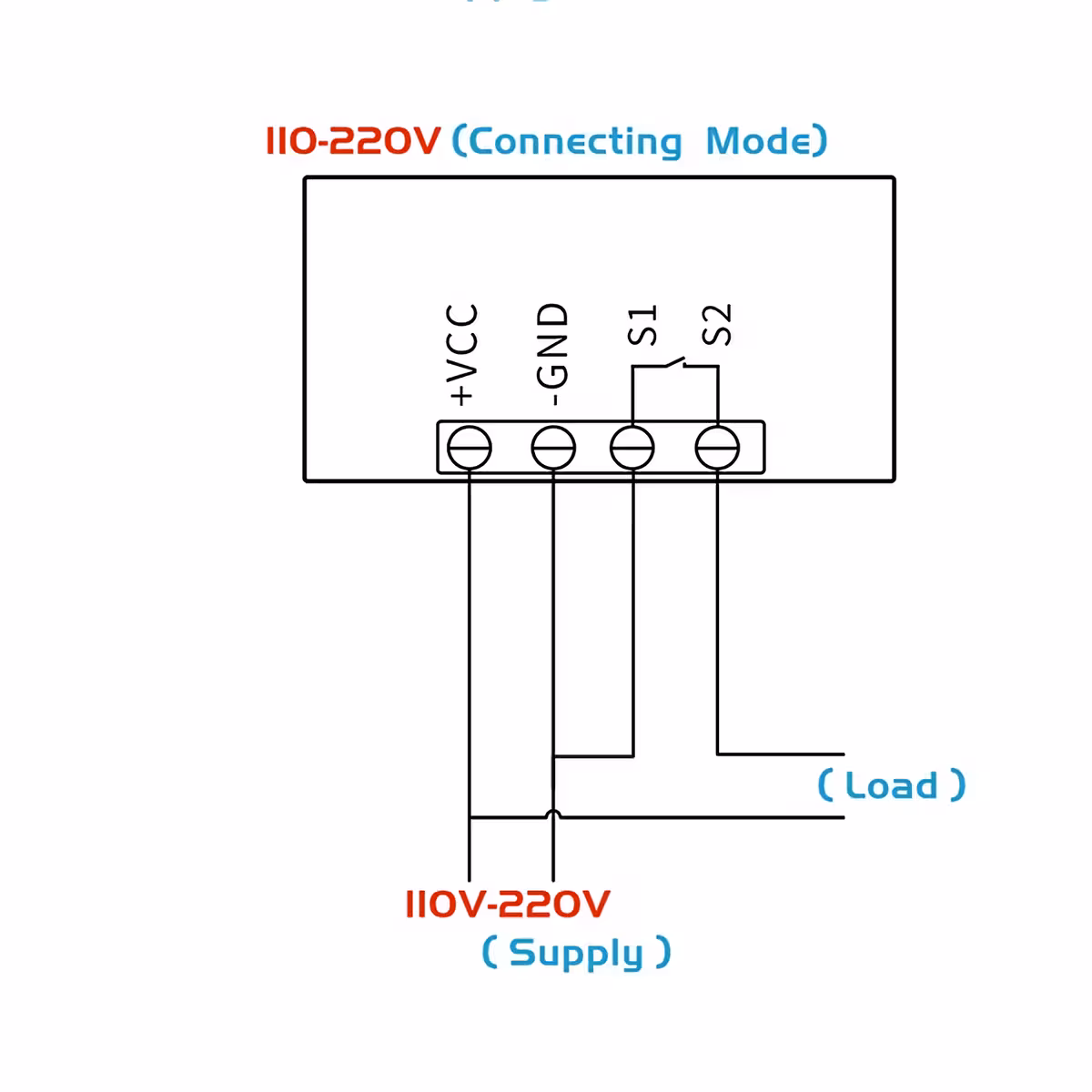

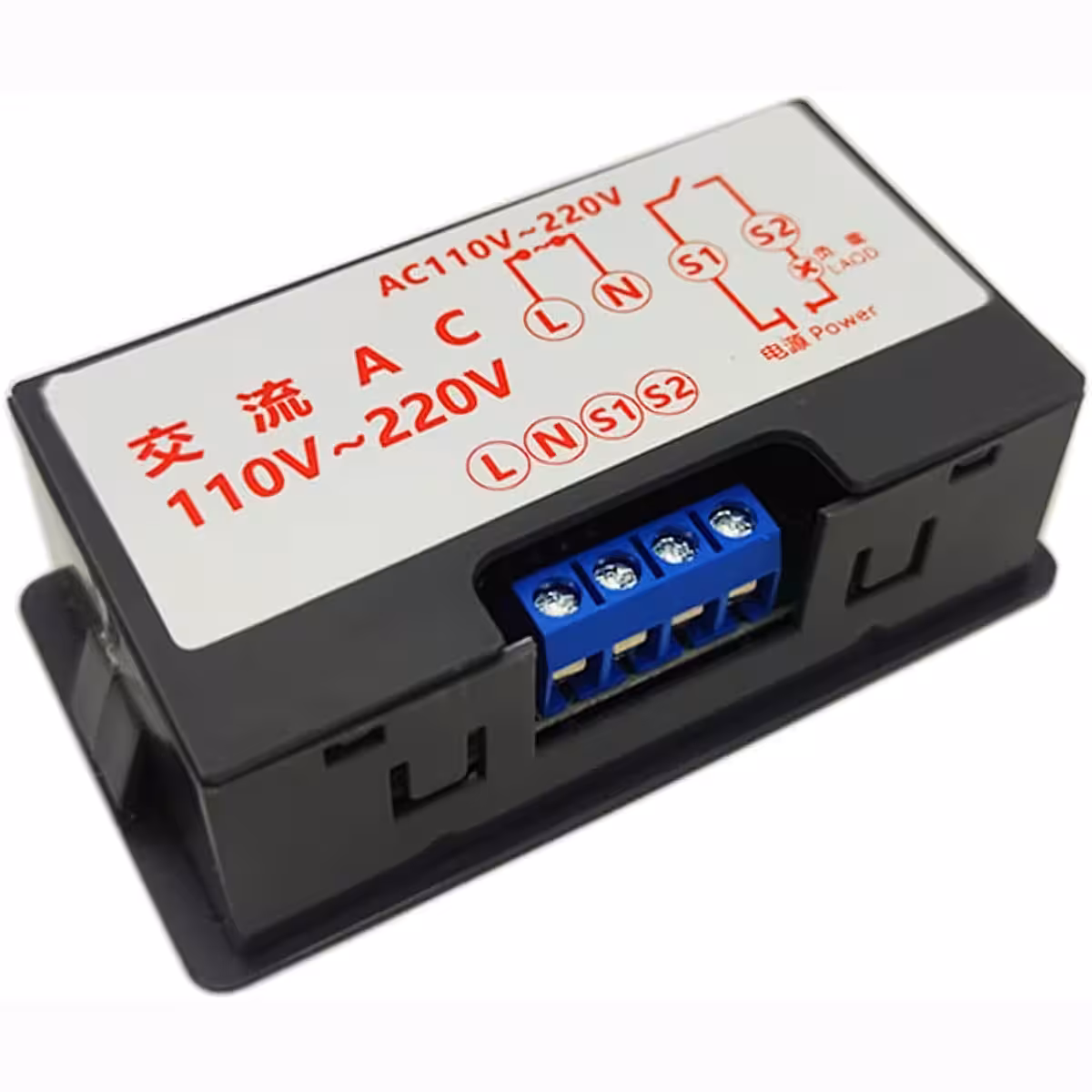

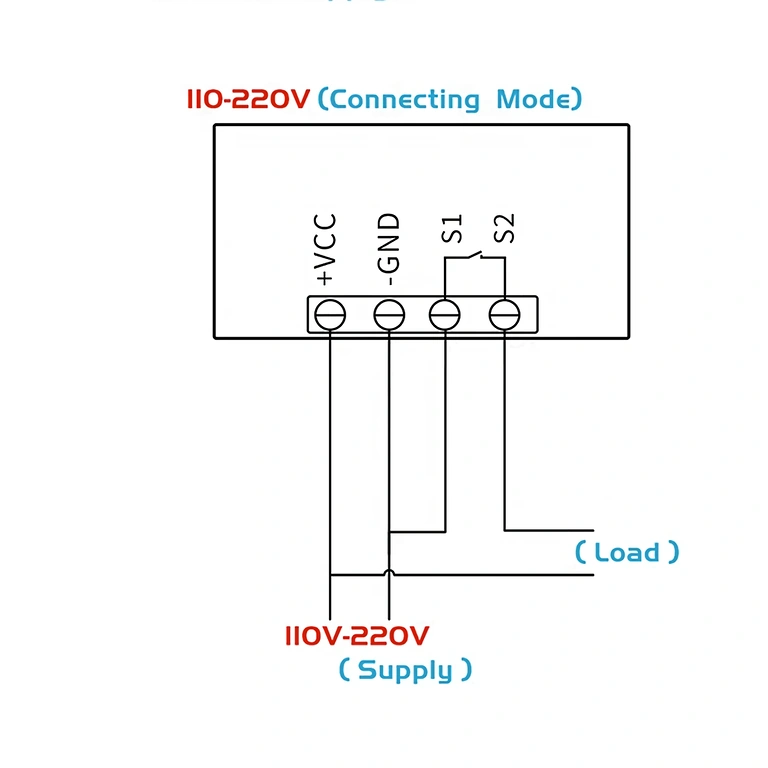

- Schließen Sie das Modul gemäß dem beiliegenden Schaltplan an (L, N Eingang 220V; Lastausgang über NO/COM-Kontakte).
- Legen Sie AC 220V an. Das Display zeigt den Standardwert für T1 an.

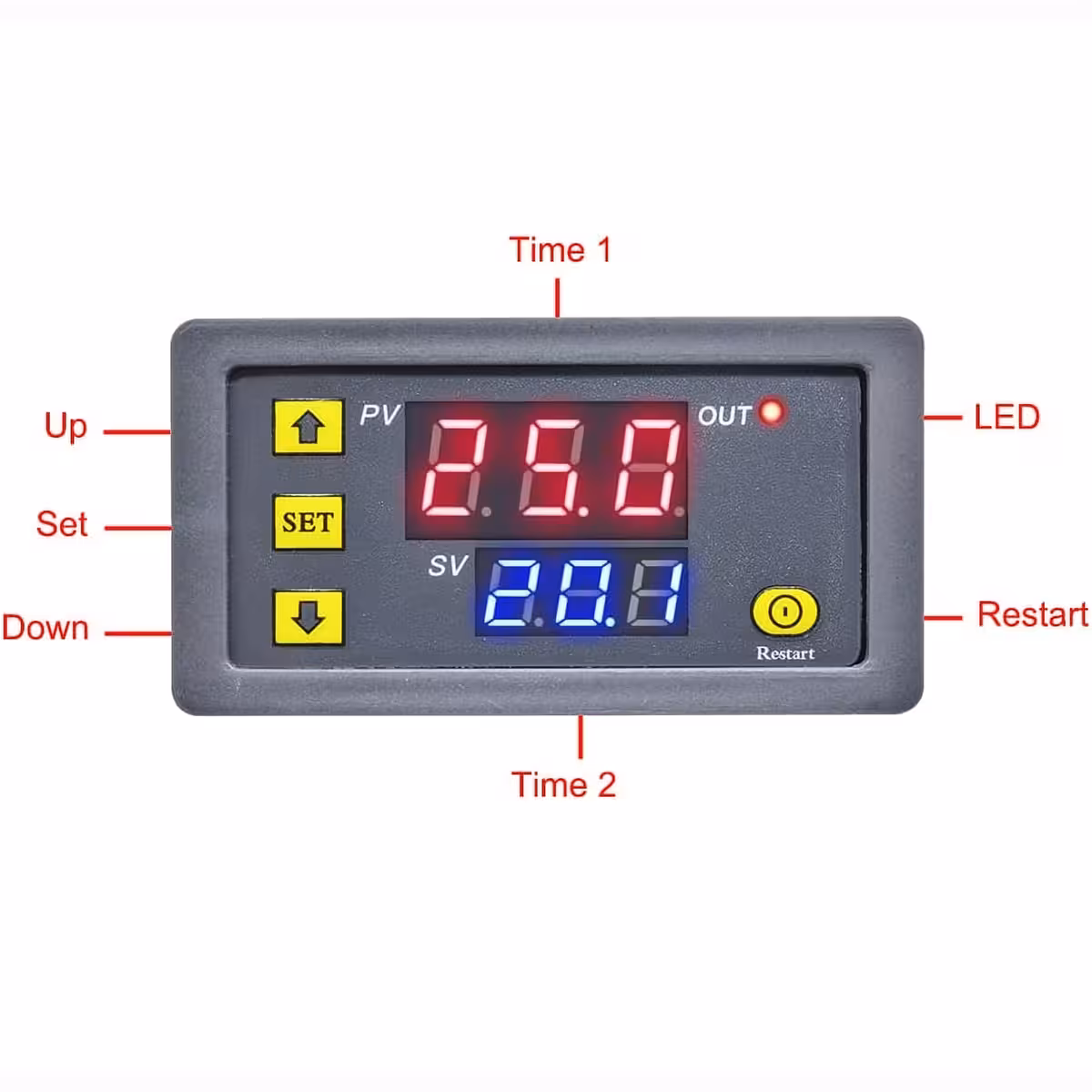

- Drücken Sie kurz die SET-Taste, um den Bearbeitungsmodus zu aktivieren. Die aktive Ziffer beginnt zu blinken.
- Verwenden Sie die + und – Tasten, um den gewünschten Wert für T1 (Einschaltzeit oder Verzögerung) einzustellen.
- Drücken Sie erneut SET, um zu T2 zu wechseln und den Wert anzupassen.
- Drücken Sie SET zum Speichern oder warten Sie einige Sekunden bei Inaktivität für die automatische Speicherung.
- Halten Sie die SET-Taste länger gedrückt (3–5 Sekunden), um in das erweiterte Parametermenü zu gelangen.
- Stellen Sie P0 (Zeiteinheit) ein:
- P0=0 — Sekunden
- P0=1 — Minuten
- P0=2 — Stunden
- Drücken Sie kurz SET, um zu P1 zu wechseln und den Betriebsmodus zu wählen:
- P1-0: Nach T1-Verzögerung schaltet das Relais ein und bleibt aktiv.
- P1-1: Nach T1-Verzögerung bleibt das Relais inaktiv.
- P1-2: Nach T1 schaltet das Relais ein; nach T2 schaltet es aus.
- P1-3: Nach T1 bleibt das Relais inaktiv; nach T2 schaltet es ein.
- P1-4: Endlosschleife ON (T1) → OFF (T2) → ON (T1)…
- P1-5: Endlosschleife OFF (T1) → ON (T2) → OFF (T1)…
- Drücken Sie kurz SET, um die Parameter zu speichern und das Menü zu verlassen. Das Modul startet sofort im gewählten Modus.
Praxisbeispiel — Endlosschleife 30s AN / 60s AUS: Stellen Sie T1=30, T2=60, P0=0 (Sekunden) und P1=4 ein. Das Relais schaltet nun automatisch: 30 Sekunden aktiv, 60 Sekunden inaktiv, in einer Endlosschleife.
Lieferumfang
- 1 × Digitales programmierbares Zeitrelais 220V (T1/T2-Modul)
- 1 × Schaltplan
Häufig gestellte Fragen
Kann das Gerät auch mit anderen Spannungen, z. B. 12V DC, betrieben werden?
Nein. Dieses Modell ist ausschließlich für den Betrieb an AC 220V ausgelegt. Für Niederspannungsanwendungen (12V, 24V DC) benötigen Sie ein entsprechendes Modell für diese Spannung.
Gehen die Einstellungen bei einem Stromausfall verloren?
Nein. Dank des nichtflüchtigen Speichers bleiben die Werte für T1, T2 sowie die Parameter P0/P1 dauerhaft gespeichert. Nach der Stromwiederkehr setzt das Relais den Betrieb automatisch mit den letzten Einstellungen fort.
Welche Lasten kann ich an den Relaisausgang anschließen?
Das Relais unterstützt ohmsche und induktive Lasten bis zu 10A / 1500W bei 220V AC — wie Wasserpumpen, Lüfter, Heizstäbe, LED-Streifen oder kleine Motoren. Bei sehr großen induktiven Lasten empfehlen wir den Einsatz eines zusätzlichen Schützes.
Kann ich ein Intervall von weniger als 1 Sekunde einstellen?
Nein. Die minimale Auflösung beträgt 1 Sekunde. Für Zeitsteuerungen im Millisekundenbereich ist ein Relais mit höherer Auflösung erforderlich.
Kann das Modul direkt in einen Schaltschrank eingebaut werden?
Ja. Das Einbaumaß von 72×40 mm ermöglicht die direkte Montage in Standard-Schalttafeln oder Gehäusen. Dank der kompakten Bauweise (79×26×43 mm) bleibt ausreichend Platz für andere Komponenten.
