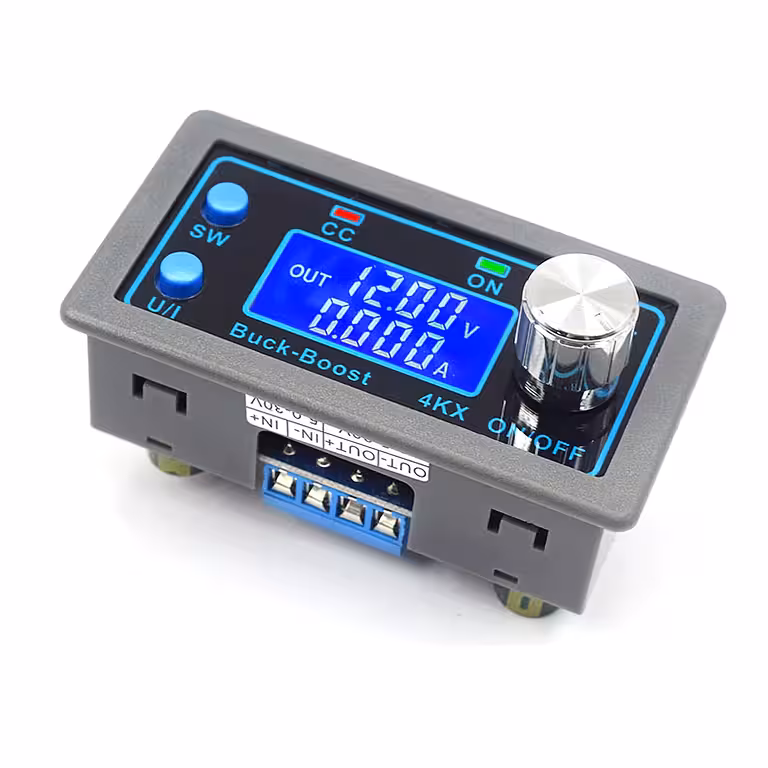

DC-DC Labornetzteil-Modul 30V 4A Step-Up/Down – Volle Kontrolle über Spannung und Strom in kompakter Bauweise
Sie arbeiten an einem anspruchsvollen Projekt und benötigen für verschiedene Testphasen unterschiedliche Spannungen? Oder möchten Sie Schaltungen mit variablen Anforderungen versorgen, ohne ständig das Netzteil wechseln zu müssen? Dieser DC-DC Buck-Boost-Konverter liefert Ihnen jede beliebige Spannung zwischen 0,5 V und 30 V bei einem stabilen Strom von 3 A – und das in einem kompakten 79-mm-Modul.
Hinweis: Der stabile Dauerstrom von 3 A ist ohne zusätzliche Maßnahmen garantiert. Ein Betrieb bis 4 A ist bei aktiver Kühlung (externer Lüfter empfohlen) möglich. Die maximale Ausgangsleistung beträgt 35 W bei natürlicher Konvektion und bis zu 50 W mit aktiver Kühlung.
Warum dieses Modell die richtige Wahl ist (Ihre Vorteile):
- Kombinierte Step-Up- und Step-Down-Funktion – Erhöhen oder verringern Sie die Eingangsspannung flexibel ohne zusätzliche Module. Ein breiter Bereich von 0,5 V bis 30 V aus einer einzigen Quelle.
- Hochpräzises Display – Mit einer Auflösung von 0,01 V und 0,001 A haben Sie die volle Kontrolle. Überwachen Sie zudem Leistung (W), Kapazität (Ah) und Zeit (h) in Echtzeit.
- 7 integrierte Schutzfunktionen – Schutz vor Unterspannung, Überspannung, Überstrom, Überleistung, Überkapazität, Zeitüberschreitung und Übertemperatur. Der Ausgang wird bei kritischen Werten automatisch abgeschaltet.
- Hohe Effizienz von ca. 88 % – Geringe Wärmeentwicklung sorgt für einen stabilen Betrieb. Bis 35 W ist das Modul ohne Lüfter dauerhaft einsatzbereit.
- Direkte Kalibrierung im Menü – Gleichen Sie Abweichungen zu Ihrem Multimeter einfach und ohne externe Werkzeuge direkt über das Menü ab.
- Perfekt für Arduino, Raspberry Pi & Co. – Ideal für 3,3-V- bis 5-V-Schaltungen. Stellen Sie die Spannung vor dem Anschließen präzise ein und vermeiden Sie Überspannungsschäden.
Details und Leistung
Das Modul akzeptiert Eingangsspannungen zwischen 5 V und 30 V DC. Um die maximale Ausgangsleistung zu erreichen, ist eine Eingangsspannung von mindestens 8 V erforderlich (bei 5 V Eingang liegt die Leistung bei ca. 15 W). Dank der Buck-Boost-Topologie arbeitet das Modul unabhängig davon, ob die Zielspannung über oder unter der Eingangsspannung liegt. Der Unterspannungsschutz (LUP) ist standardmäßig auf 4,8 V eingestellt, um Ihre Stromquelle vor Tiefentladung oder Instabilität zu schützen.
| Parameter | Wert / Detail |
|---|---|
| Eingangsspannung | 5,0 – 30 V DC |
| Ausgangsspannung | 0,5 – 30 V DC, präzise einstellbar |
| Ausgangsstrom | 3 A dauerhaft stabil; bis 4 A mit aktiver Kühlung |
| Ausgangsleistung | 35 W (passiv) / bis 50 W (mit Lüfter) |
| Spannungsauflösung | 0,01 V |
| Stromauflösung | 0,001 A |
| Wirkungsgrad | ca. 88 % |
| Schutzfunktionen | Unterspannung (LUP), Überspannung (OUP), Überstrom (OCP), Überleistung (OPP), Überkapazität (OAP), Zeitlimit (OHP), Übertemperatur (OTP) |
| Konverter-Typ | DC-DC Step-Up / Step-Down (Buck-Boost) |
| Abmessungen | 79 × 43 × 26 mm |
Bedienung und Programmierung
- Anzeige-Modi: Drücken Sie im Normalbetrieb die SW-Taste, um zwischen Spannung (V), Strom (A), Leistung (W), Kapazität (Ah) und Zeit (h) zu wechseln. Ein langer Druck schaltet zwischen Eingangsspannung (IN) und Ausgangsspannung (OUT) um.
- Spannungseinstellung: Drücken Sie U/I, um die Spannungseinstellung zu aktivieren. Die blinkende Ziffer lässt sich per Drehregler anpassen. Ein kurzer Druck auf den Regler wechselt die Ziffernstelle. Zum Speichern 2x U/I drücken oder 10 Sekunden warten.
- Strombegrenzung: Drücken Sie im Normalbetrieb U/I, um den maximalen Ausgangsstrom festzulegen. Die Anpassung erfolgt analog zur Spannungseinstellung.
- Startverhalten: Ein langer Druck auf U/I ermöglicht die Wahl, ob der Ausgang beim Einschalten automatisch aktiv (OPEN ON) oder inaktiv (OPEN OFF) sein soll.
- Schutzschwellen: Halten Sie U/I gedrückt, um in das Schutzmenü zu gelangen. Wählen Sie mit SW die gewünschte Funktion (LUP, OUP, OCP, OPP, OAP, OHP, OTP) und konfigurieren Sie die Grenzwerte.
- Kalibrierung: Über den Menüpunkt CAL können Sie die Messwerte für Eingangsspannung, Ausgangsspannung und Strom mit einem Referenz-Multimeter abgleichen.
Lieferumfang
- 1 × DC-DC Step-Up/Down Konverter-Modul 30V 4A
Häufig gestellte Fragen (FAQ)
Kann ich das Modul für Arduino oder Raspberry Pi verwenden?
Ja, absolut. Da Sie Spannungen von 0,5 V bis 30 V exakt einstellen können, lassen sich auch empfindliche 3,3-V- oder 5-V-Systeme sicher betreiben.
Ist ein Lüfter zwingend erforderlich?
Für den Standardbetrieb bis 35 W und 3 A reicht die natürliche Kühlung aus. Bei Dauerlast nahe 4 A oder 50 W ist ein externer Lüfter notwendig, um den Übertemperaturschutz (OTP) nicht auszulösen.
Funktioniert das Modul auch als Step-Up (Boost)?
Ja, dank der Buck-Boost-Architektur kann die Ausgangsspannung sowohl höher als auch niedriger als die Eingangsspannung sein. So können Sie beispielsweise aus 12 V sowohl 5 V als auch 24 V generieren.
Was passiert bei einer Eingangsspannung unter 4,8 V?
Der Unterspannungsschutz (LUP) schaltet den Ausgang automatisch ab, um Fehlfunktionen zu vermeiden. Der Schwellenwert ist im Menü individuell anpassbar.
Kann ich das Modul selbst kalibrieren?
Ja, über die CAL-Funktion im Menü können Sie die internen Messwerte für Spannung und Strom jederzeit mit einem externen Multimeter abgleichen.
