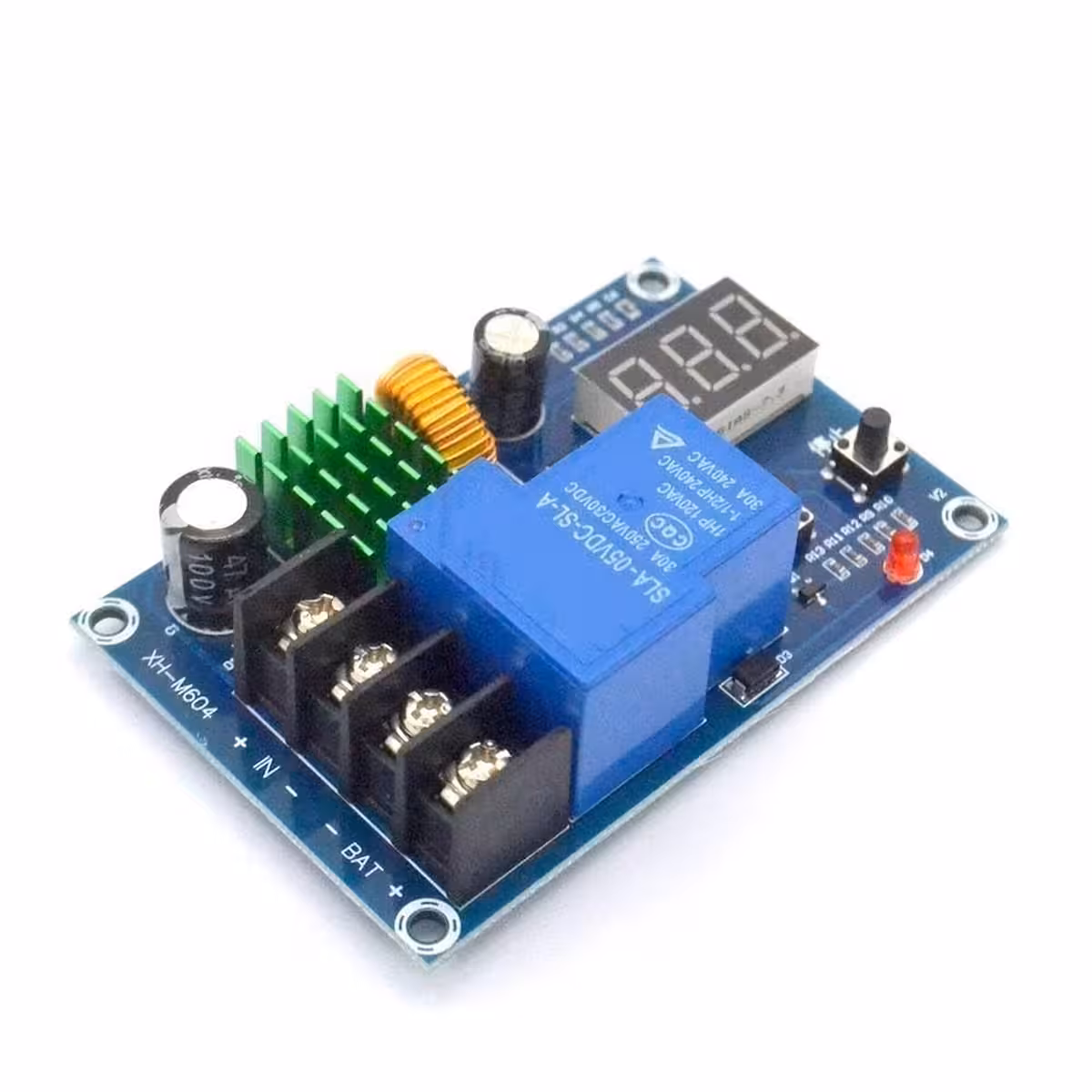

XH-M604 30A Solarladeregler — Der intelligente Schutz für Ihre Off-Grid-Batteriesysteme
Eine tiefentladene Batterie bedeutet oft den vorzeitigen Ausfall und hohe Folgekosten. In einem autarken Photovoltaik-System ohne automatische Steuerung kann dies schnell passieren – etwa nachts, bei bewölktem Himmel oder wenn der Stromverbrauch die Erzeugung übersteigt. Der XH-M604 Laderegler greift genau hier ein: Er unterbricht den Entladevorgang rechtzeitig, bevor Schäden entstehen, und startet den Ladevorgang automatisch, sobald die Spannung wieder den eingestellten Schwellenwert erreicht. Mit seiner Unterstützung für 12V, 24V, 36V, 48V und 60V ist dieses Modul die flexible Lösung für nahezu jede Konfiguration.
Hinweis: Die Schwellenspannungen (Start/Stopp) müssen manuell gemäß den Herstellervorgaben Ihrer Batterie konfiguriert werden. Die werkseitigen Einstellungen dienen lediglich als Orientierungshilfe.
Warum dieses Modell? (Ihre Vorteile):
- Großer Spannungsbereich (6V–60V) — Ein einziges Gerät für 12V-, 24V-, 36V-, 48V- und 60V-Systeme. Sie benötigen keine separaten Regler für unterschiedliche Setups.
- 30A Nennstrom — Unterstützt Solarmodule bis zu 360W bei 12V oder 720W bei 24V – ideal für Ferienhäuser oder voll ausgestattete Wohnmobile.
- LCD-Display mit 0,1V Präzision — Überwachen Sie die Batteriespannung in Echtzeit und nehmen Sie Einstellungen mit einer Genauigkeit vor, die analoge Voltmeter weit übertrifft.
- Kompatibel mit 6 Batterietypen — Geeignet für Li-Ion, Li-Po, LiFePO4, Ni-Cd, Ni-MH sowie Blei-Säure-Akkus (AGM/GEL), ohne dass zusätzliche Adapter nötig sind.
- Ultra-kompaktes Design (81×54×18 mm) — Passt problemlos in DIY-Gehäuse, Schaltkästen oder kleine Verteiler.
Leistung und Funktionsweise
Die PWM-Technologie (Pulsweitenmodulation) regelt die Energieübertragung in schnellen Impulsen. Dies reduziert die thermische Belastung der Zellen und verlängert die Lebensdauer Ihres Akkus im Vergleich zum direkten Laden erheblich. Sobald die Spannung unter den am START-Button definierten Wert fällt, schaltet der Regler den Stromfluss vom Panel frei; bei Erreichen des STOP-Limits wird die Zufuhr unterbrochen und das System wechselt in den Überwachungsmodus. Das Ergebnis: Ein dauerhafter Überlade- und Tiefentladeschutz ganz ohne manuelle Eingriffe.
| Parameter | Details |
|---|---|
| Modell | XH-M604 |
| Eingangsspannung | 6V – 60V DC |
| Nennstrom | 30A |
| Ladetechnologie | PWM (Pulsweitenmodulation) |
| Unterstützte Spannungen | 12V / 24V / 36V / 48V / 60V |
| Display | Digitales LCD, 0,1V Genauigkeit |
| Max. Modulleistung (12V) | 360W |
| Max. Modulleistung (24V) | 720W |
| Kompatible Batterietypen | Li-Ion, Li-Po, LiFePO4, Ni-Cd, Ni-MH, Blei-Säure (AGM, GEL) |
| Abmessungen | 81 × 54 × 18 mm |
| Anwendungsbereiche | Photovoltaik, Windkraft, Wohnmobile, Off-Grid, DIY-Projekte |
Programmierung und Inbetriebnahme
- Halten Sie die START-Taste für 3 Sekunden gedrückt, um die Einschaltspannung für den Ladevorgang festzulegen.
- Halten Sie die STOP-Taste für 3 Sekunden gedrückt, um die Abschaltspannung zu konfigurieren.
- Für einen Werksreset drücken Sie beide Tasten gleichzeitig, bis „888“ auf dem Display erscheint.
- Schließen Sie zuerst die Batterie an, dann das Solarmodul und zuletzt die Verbraucher (Lampen, Wechselrichter, Pumpen etc.).
- Achten Sie strikt auf die korrekte Polarität (+/-) und schützen Sie das Modul vor Feuchtigkeit und direkter Hitzeeinwirkung.
Lieferumfang
- 1 x XH-M604 Solarladeregler mit integriertem LCD-Display
Häufig gestellte Fragen
Kann ich den XH-M604 mit LiFePO4-Batterien verwenden?
Ja, das Modul ist mit LiFePO4-Akkus kompatibel. Sie müssen lediglich die Start- und Stopp-Spannungen manuell gemäß den Herstellervorgaben einstellen (typischerweise 13,8V-14,4V für ein 12V LiFePO4-System).
Welche maximale Leistung verträgt das Solarmodul?
Bei einem Nennstrom von 30A unterstützt der Regler Solarmodule bis zu 360W in einem 12V-System und bis zu 720W bei 24V. Bei höheren Systemspannungen (48V, 60V) steigt die unterstützte Leistung entsprechend an.
Ist der Betrieb mit Windkraftanlagen möglich?
Ja, der Regler kann auch für kleine Windkraftanlagen genutzt werden, sofern die Ausgangsspannung der Turbine im Bereich von 6V-60V DC liegt und eine entsprechende Gleichrichtung erfolgt.
Wie schützt das Gerät vor Tiefentladung?
Der Regler überwacht permanent die Batteriespannung und trennt die Verbraucher automatisch ab, sobald der eingestellte Mindestwert erreicht ist. Dies verhindert irreversible Zellschäden.
Kann ich einen Wechselrichter direkt anschließen?
Ja, stellen Sie jedoch sicher, dass die Leistungsaufnahme des Wechselrichters die 30A-Grenze des Reglers nicht überschreitet und verwenden Sie Kabel mit ausreichendem Querschnitt, um Überhitzung zu vermeiden.
