12V–220V Inverter-Modul 150W: 9 konfigurierbare Spannungen in einem kompakten Modul
Sie benötigen für Ihr DIY-Projekt eine variable Wechselspannung direkt aus einer 12V-Autobatterie oder einem Labornetzteil? Dieses 150W Inverter-Modul liefert Ihnen genau das – ohne zusätzliche Komponenten oder komplexe Hardware-Anpassungen. Die gewünschte Ausgangsspannung wählen Sie einfach durch die entsprechende Belegung der Ausgangspins.
Hinweis: Es handelt sich hierbei um einen Inverter mit Rechteckspannung (Square Wave), nicht um einen reinen Sinus-Wechselrichter. Das Modul ist daher nicht für Hi-Fi-Audiogeräte, Elektromotoren oder hochpräzise Messinstrumente geeignet. Für empfindlichere Anwendungen können die Konfigurationen von 175V–200V die Abweichungen zum Sinussignal teilweise kompensieren.
Warum dieses Modell die richtige Wahl ist (Ihre Vorteile):
- 9 wählbare Ausgangsspannungen — von 20V bis 220V AC, einfach über die Pins V0–V5 konfigurierbar, ganz ohne Zusatzbauteile

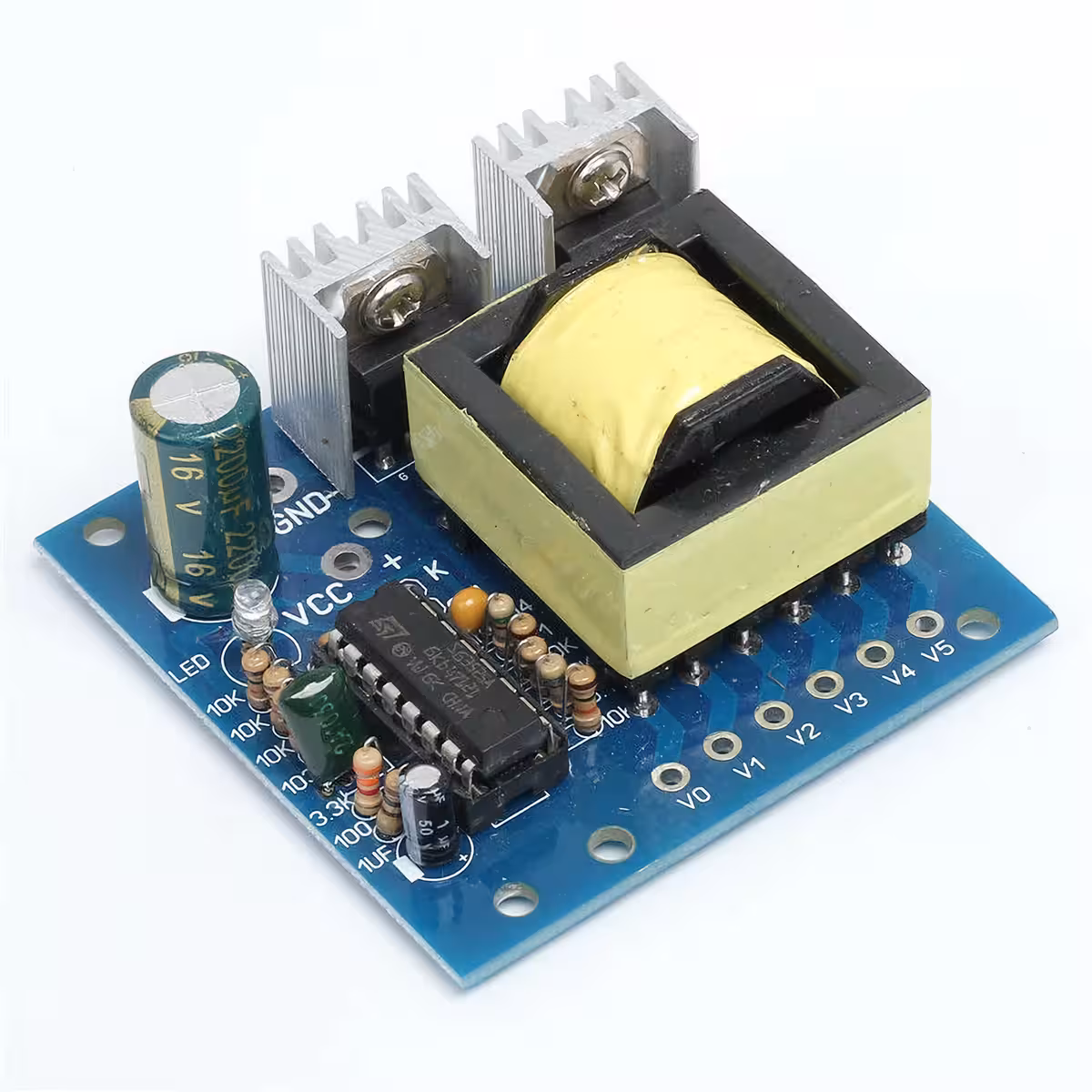

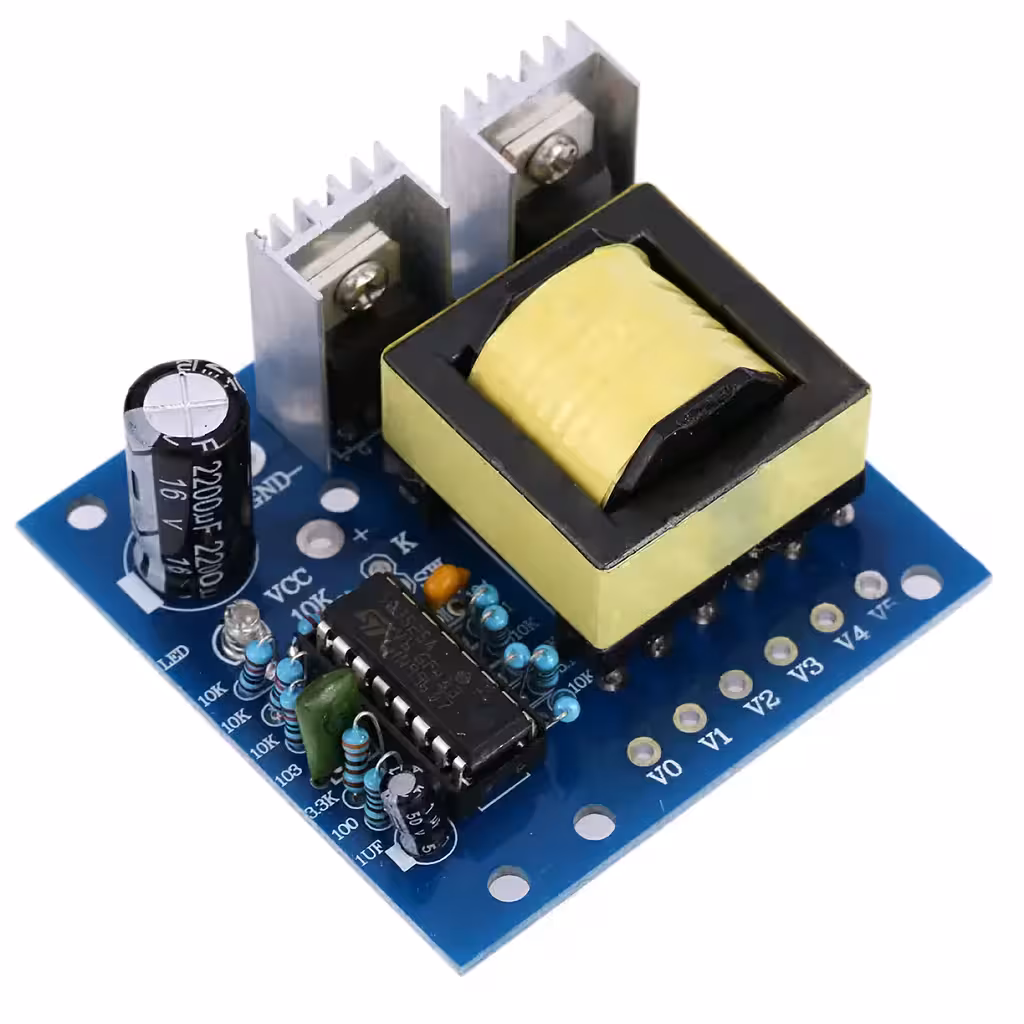

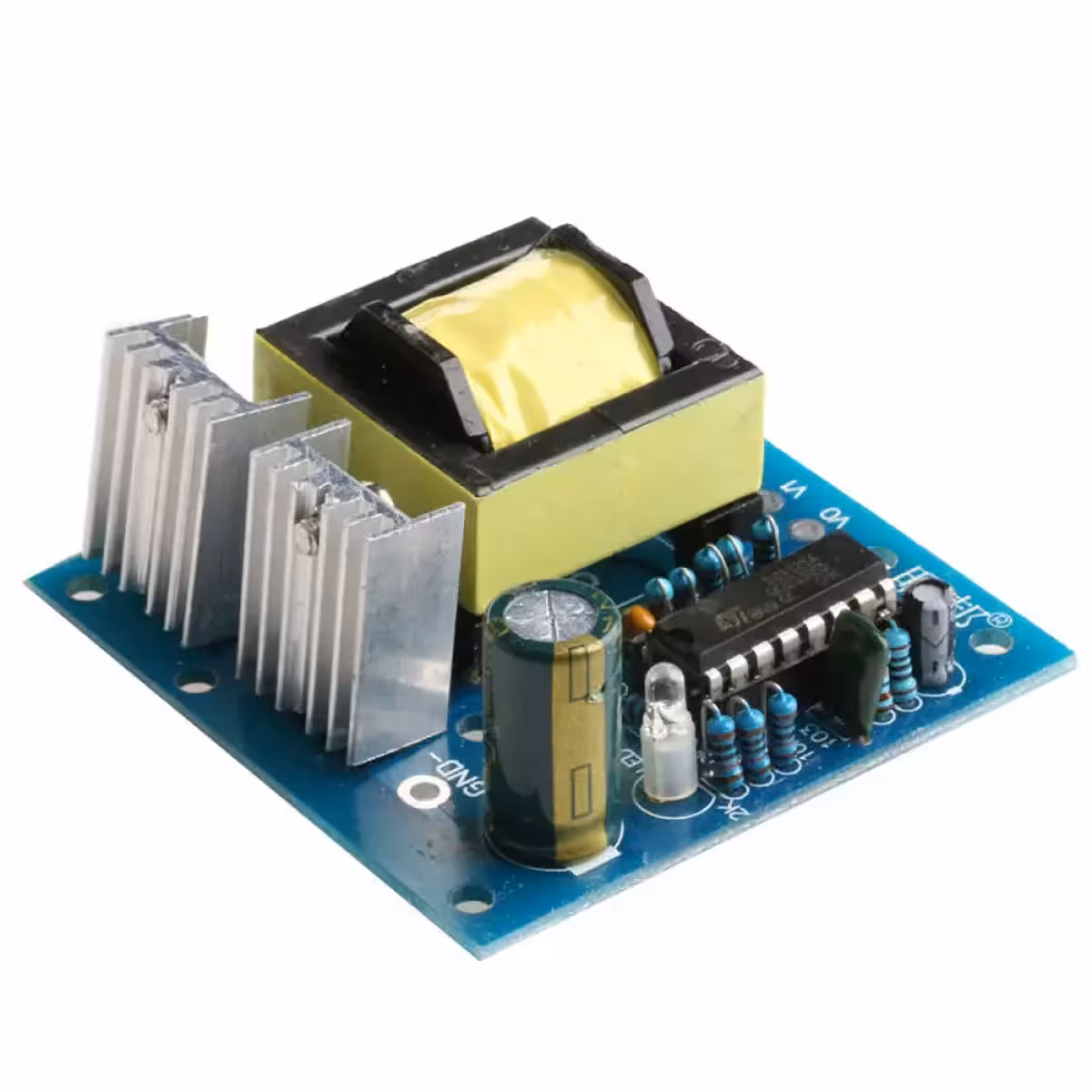

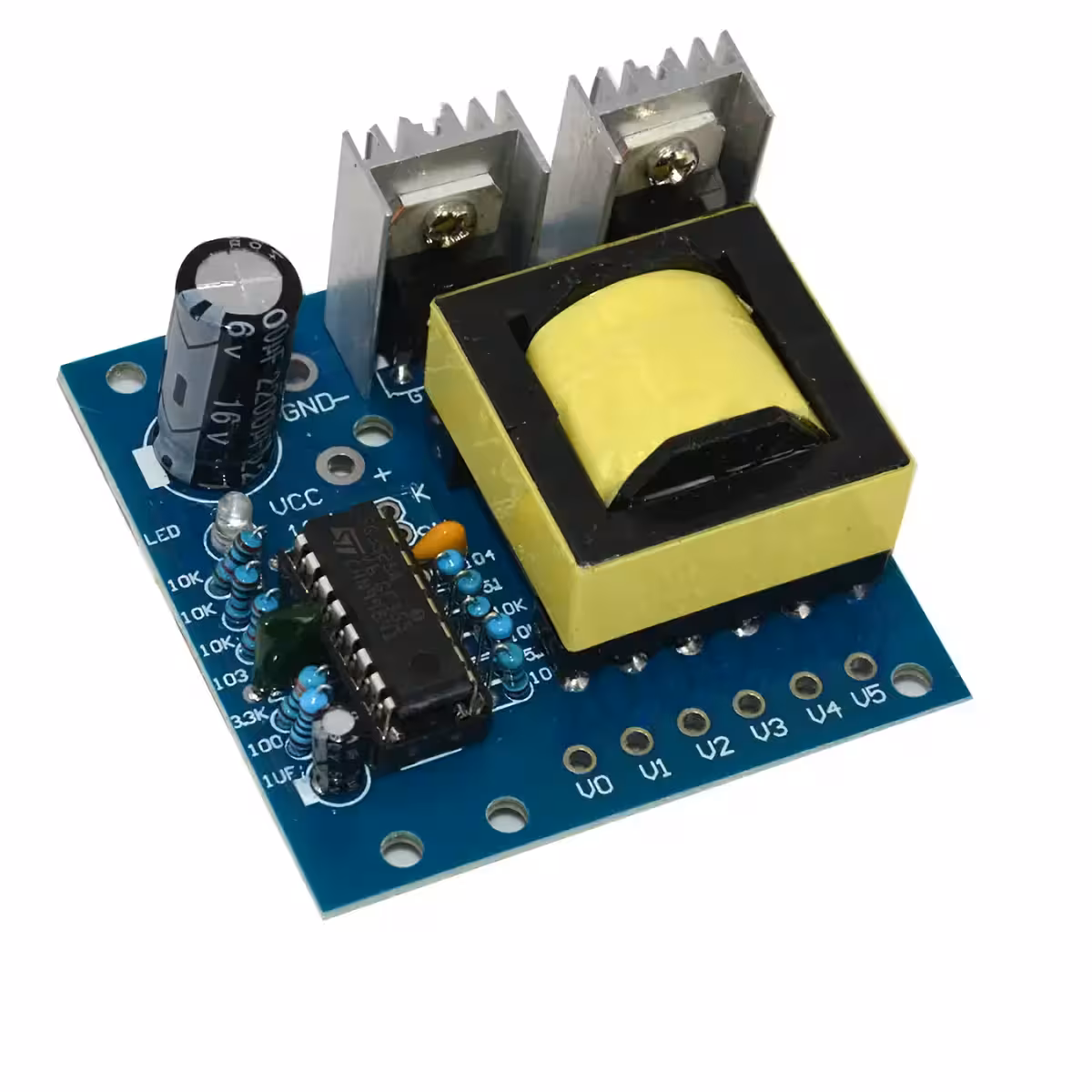

- Kompaktes Design — mit nur 5,8 × 5,8 × 2,8 cm ideal für den Einbau in eigene Gehäuse oder Kfz-Projekte
- Direkter Anschluss an 12V-Batterien — standardmäßiger 12V DC Eingang, sofort einsatzbereit

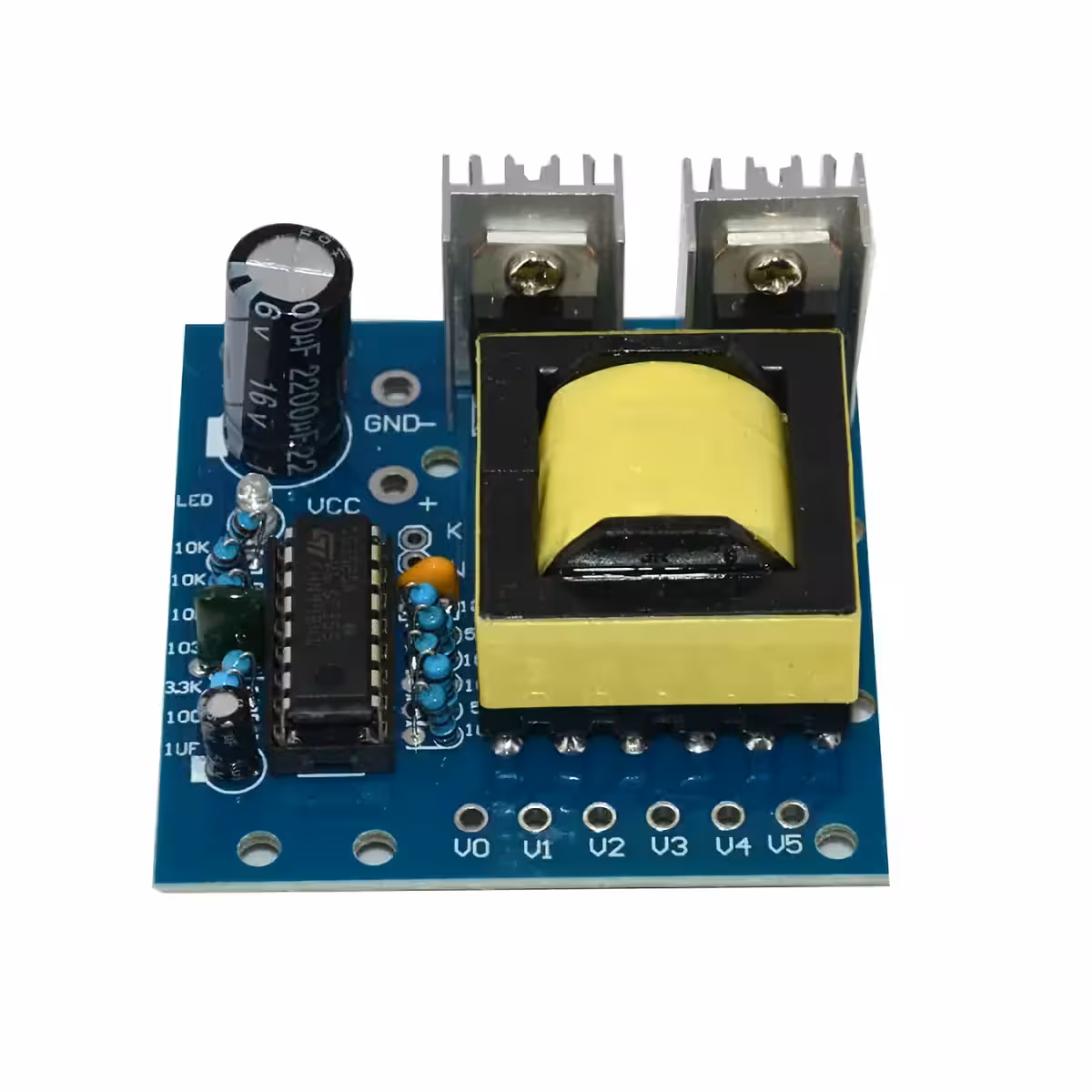

- 150W Nennleistung — ausreichend für Glühlampen, Heizwiderstände und einfache Ladegeräte
- Schaltfrequenz ca. 20 kHz — liegt außerhalb des hörbaren Bereichs für einen geräuscharmen Betrieb
- Perfekt für schnelles Prototyping — die Spannung lässt sich in Sekunden gemäß Anschlussplan anpassen
Details und Leistung

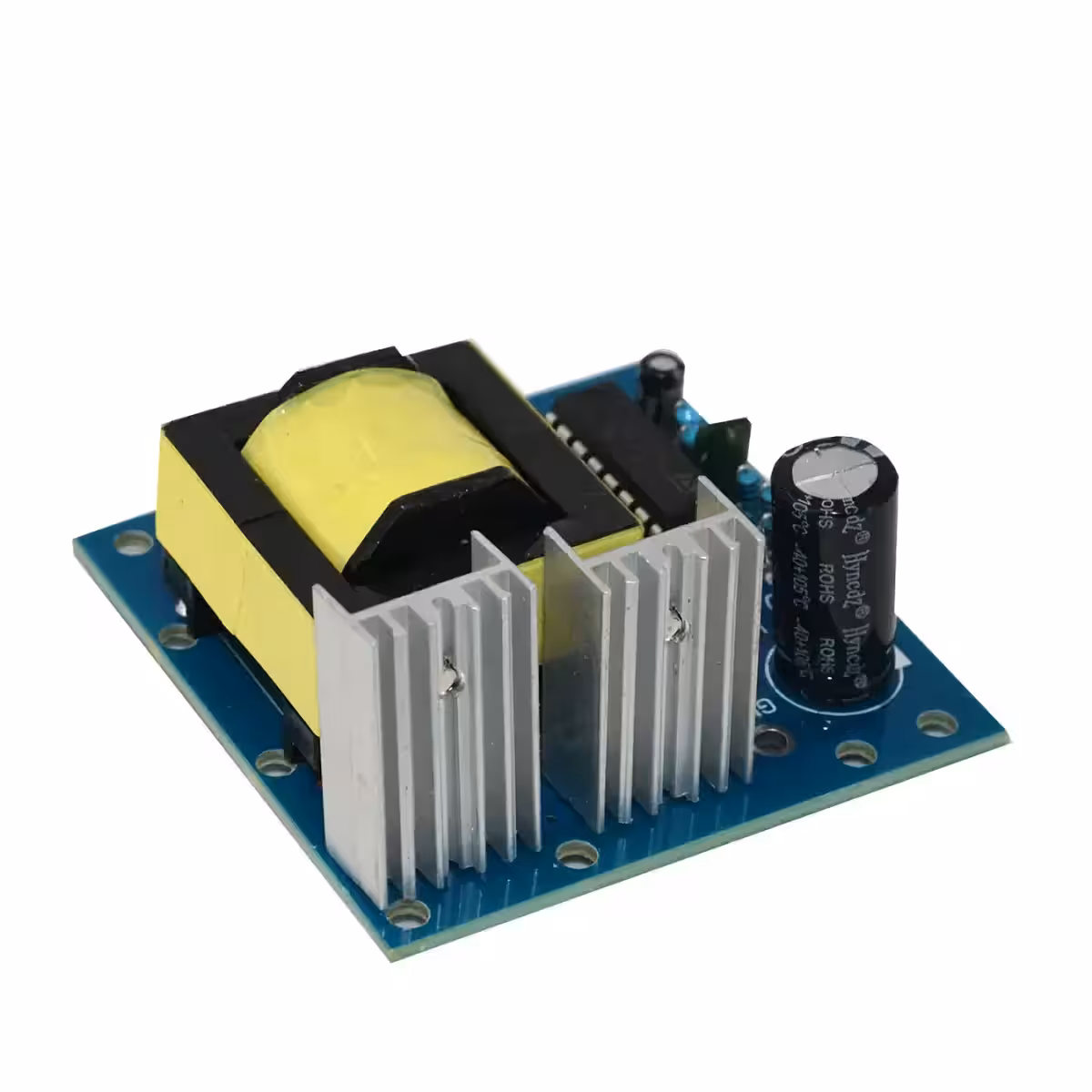

Das Herzstück des Moduls ist ein Hochfrequenztransformator (~20 kHz), der 12V DC effizient in Wechselspannung umwandelt und dabei deutlich kompakter baut als klassische 50Hz-Inverter. Die Ausgangsspannung wird durch die Kombination der Pins V0, V2, V3, V4, V5 gewählt; jedes Pin-Paar liefert eine spezifische Spannung zwischen 20V und 220V AC.
Ein wichtiger Hinweis zur Messung: Standard-Digitalmultimeter können aufgrund der hohen Schaltfrequenz ungenaue Werte anzeigen. Für präzise Messungen empfehlen wir ein analoges Messgerät, um stabile und korrekte Ergebnisse zu erhalten.
| Parameter | Wert / Detail |
|---|---|
| Eingangsspannung | 12V DC |
| Nennleistung | 150W |
| Ausgangssignal | Rechteckspannung (Square Wave) |
| Schaltfrequenz | ~20 kHz |
| Verfügbare Ausgangsspannungen | 20V / 28V / 45V / 62V / 90V / 110V / 175V / 200V / 220V AC |

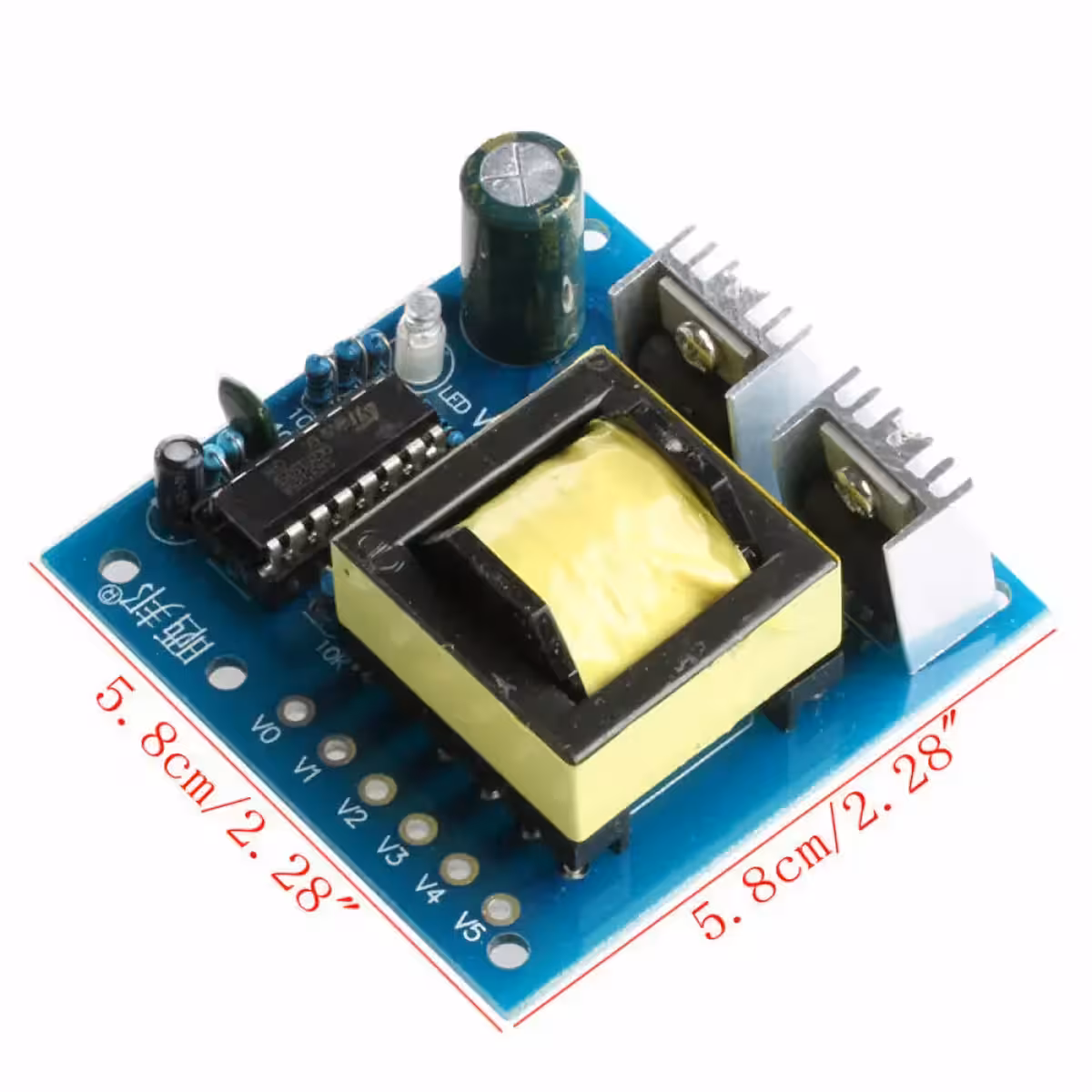

| Abmessungen | 5,8 × 5,8 × 2,8 cm |
| Empfohlene Anwendungen | DIY-Projekte, Glühlampen, einfache Ladegeräte, ohmsche Lasten |
| Nicht empfohlen für | Elektromotoren, Hi-Fi-Audio, Präzisionsgeräte |
Anschluss- und Anwendungshinweise

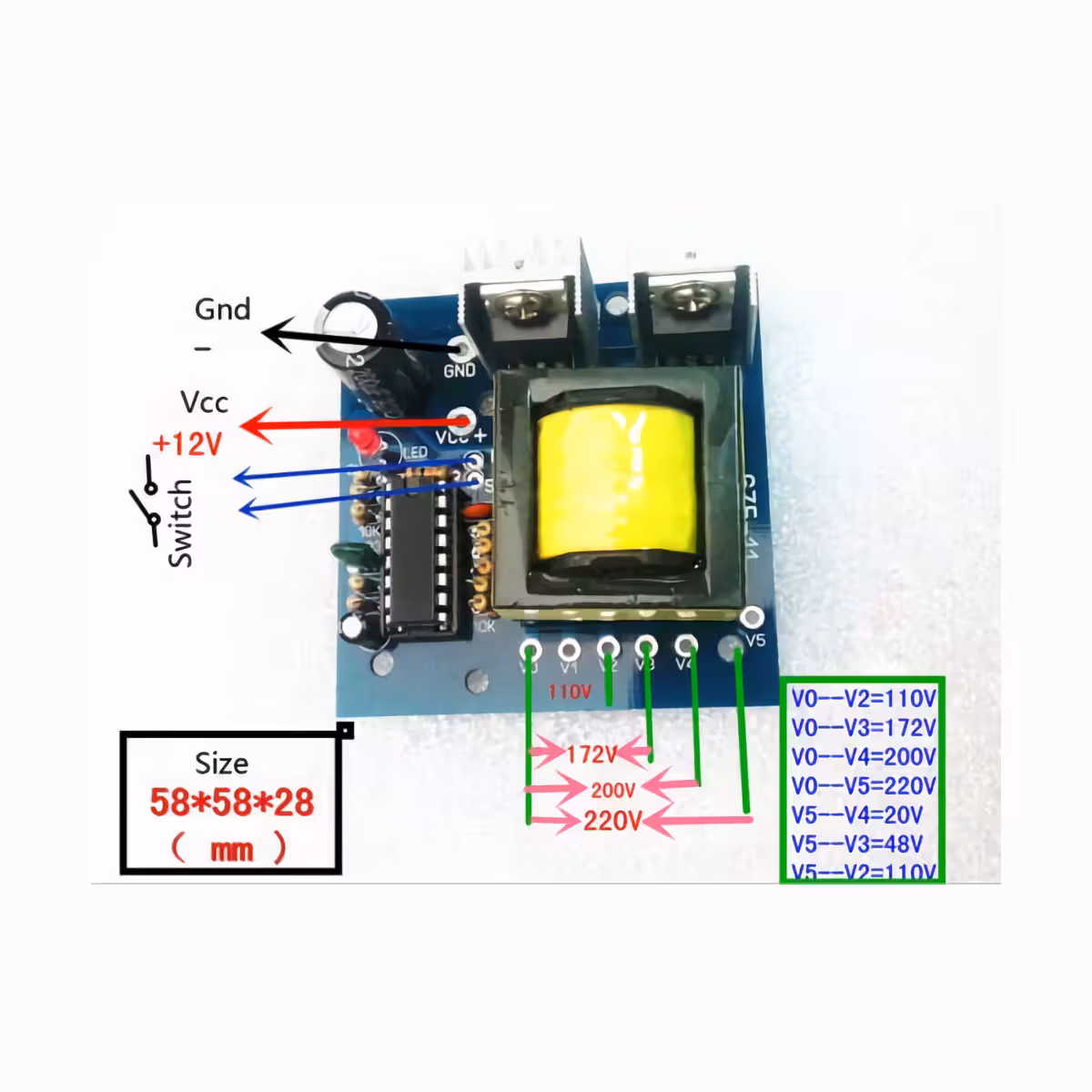

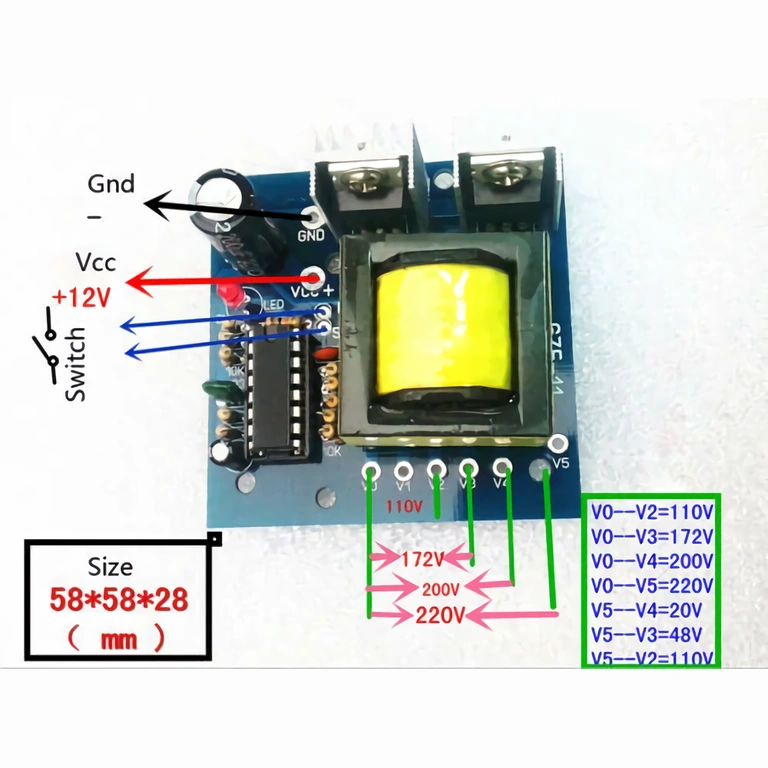

- Verbinden Sie 12V DC mit den Eingangspins des Moduls – achten Sie dabei strikt auf die auf der Platine markierte Polarität.

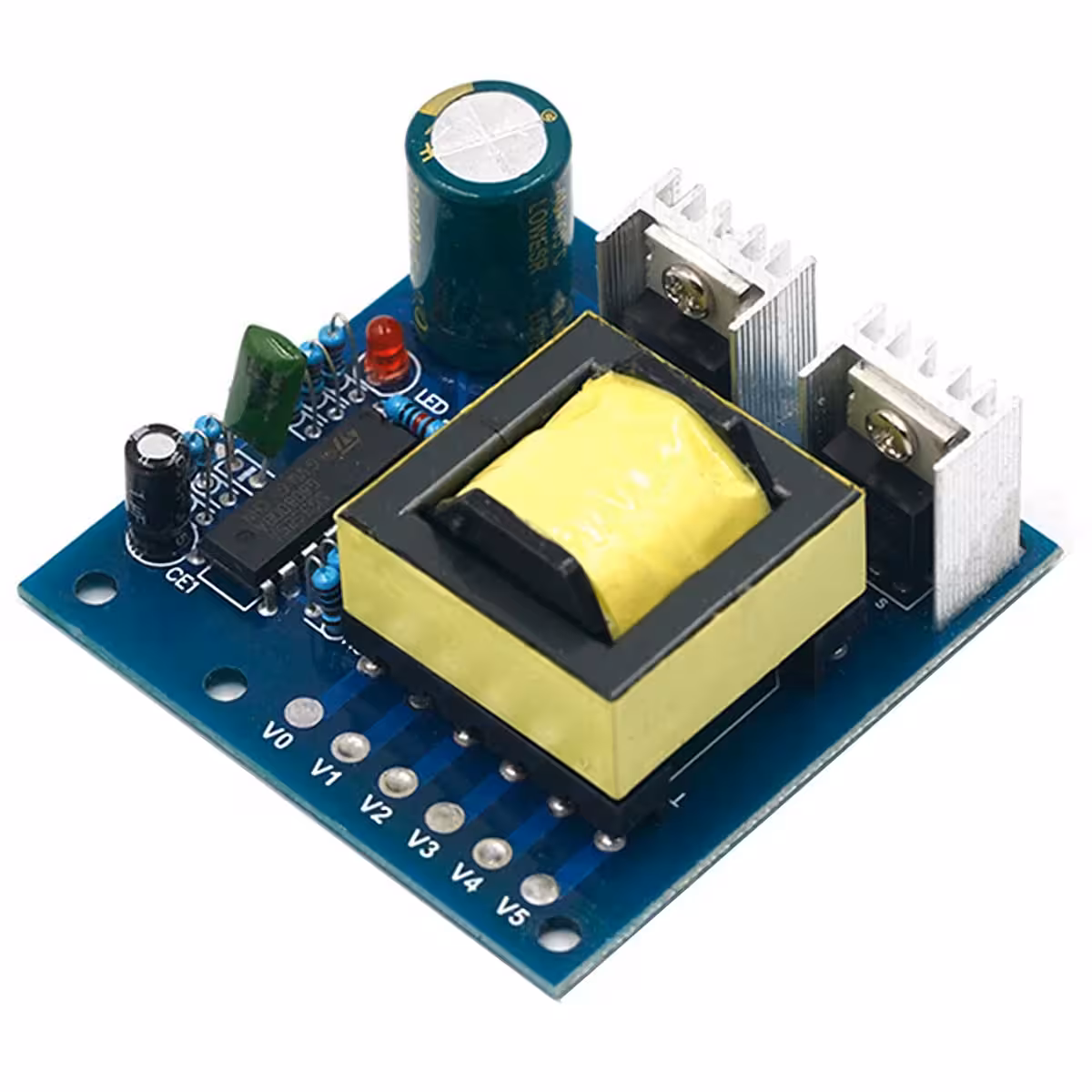

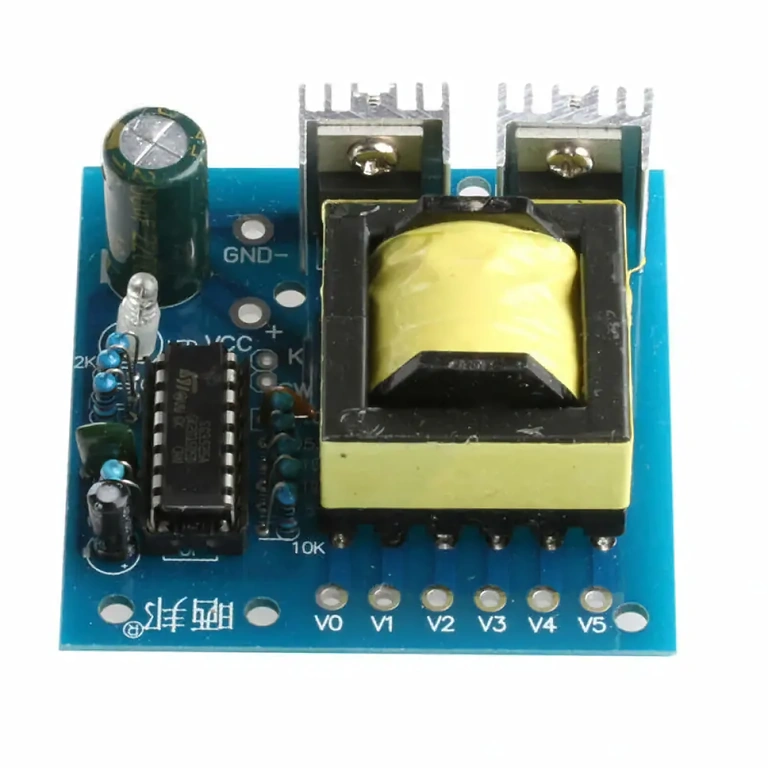

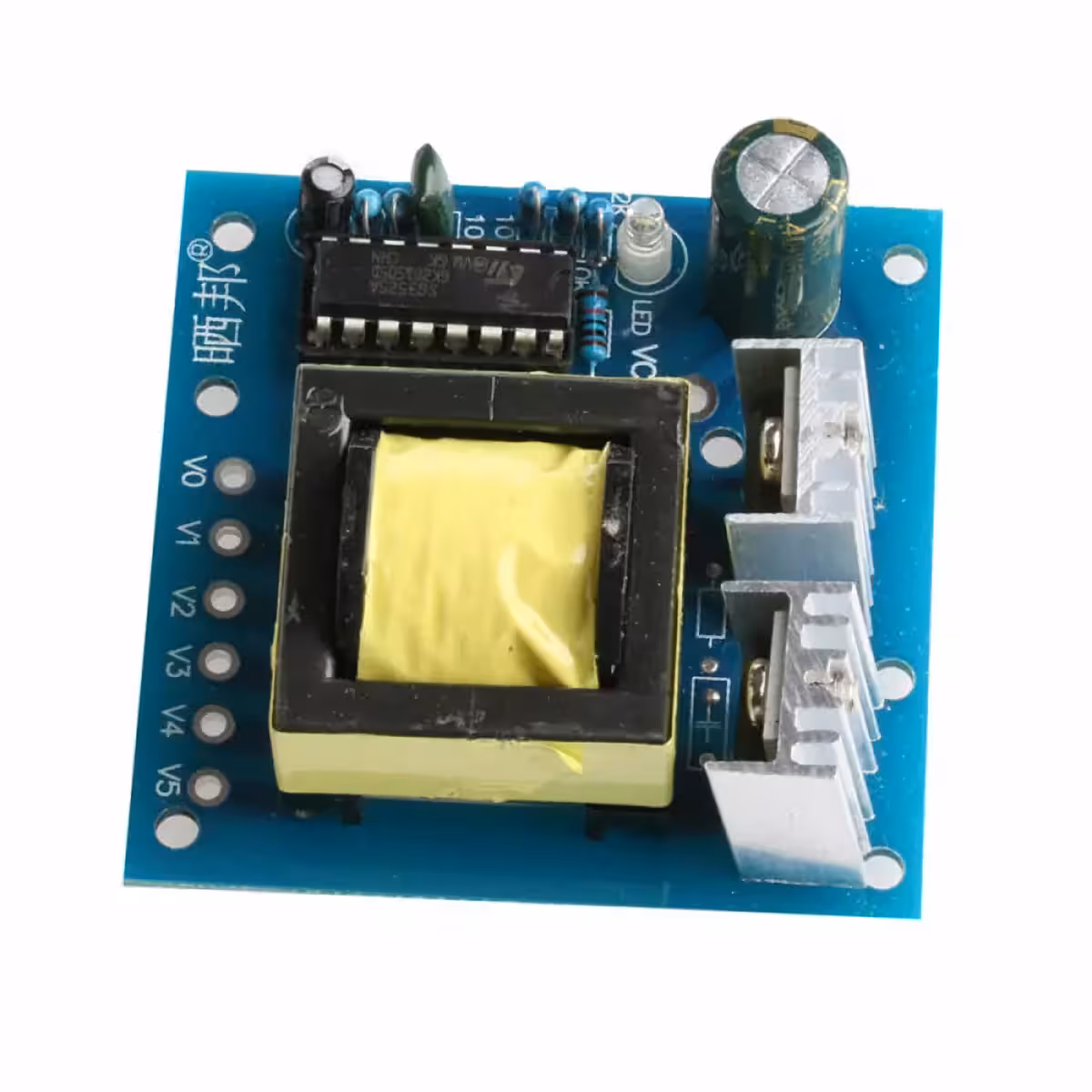

- Identifizieren Sie die Ausgangspins V0, V2, V3, V4, V5 gemäß der Beschriftung auf dem Modul.

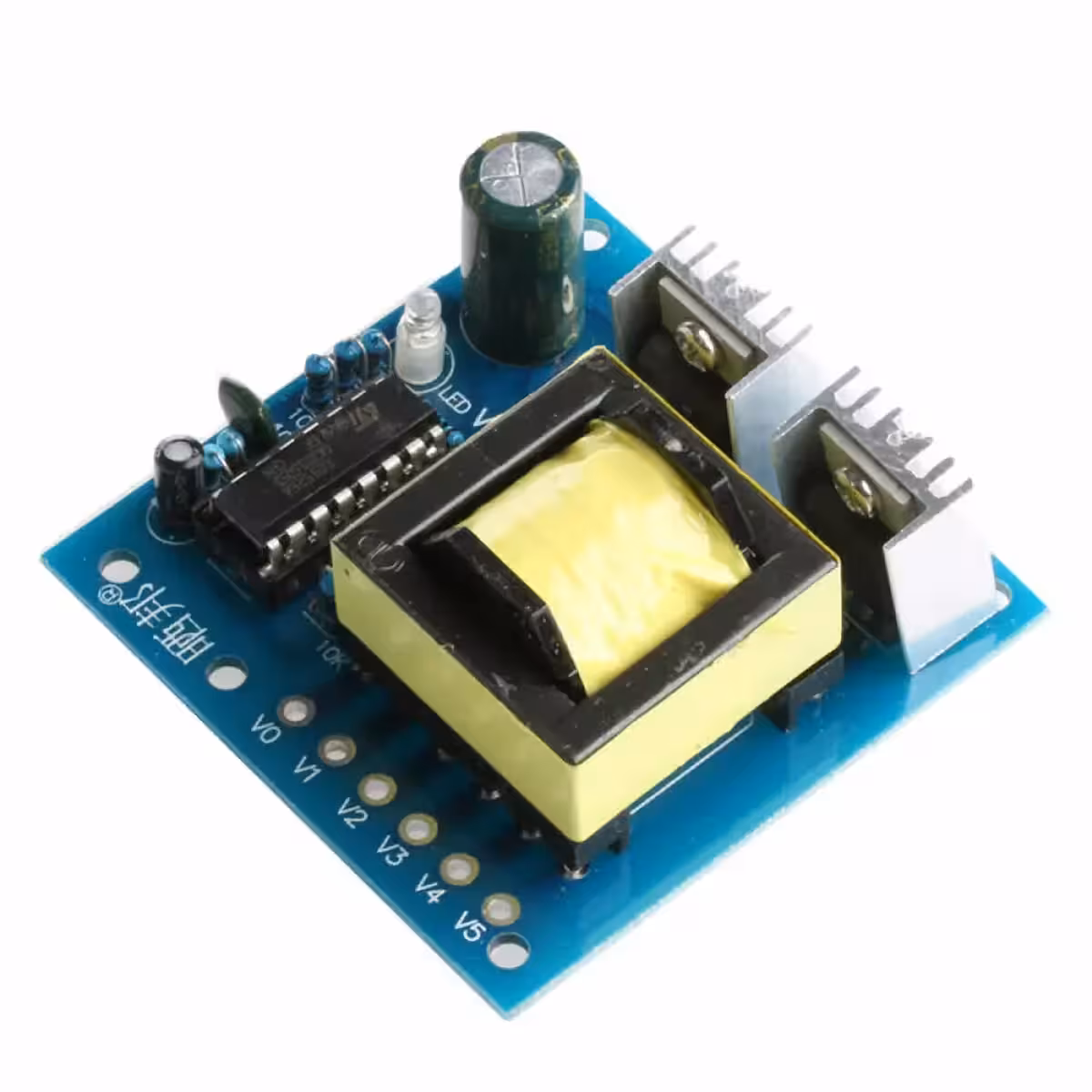

- Wählen Sie die gewünschte Spannung durch Verbindung des entsprechenden Pin-Paares:
- V0 – V2: 110V AC
- V0 – V3: 175V AC
- V0 – V4: 200V AC
- V0 – V5: 220V AC
- V5 – V4: 20V AC
- V5 – V3: 45V AC
- V5 – V2: 110V AC
- V4 – V3: 28V AC
- V4 – V2: 90V AC
- V3 – V2: 62V AC
- Schließen Sie den Verbraucher an die gewählten Pins an und prüfen Sie die Spannung zur Sicherheit mit einem analogen Messgerät.
- Überschreiten Sie keinesfalls die Gesamtleistung von 150W. Wir empfehlen den Einbau einer externen Sicherung in die Zuleitung als zusätzlichen Schutz.
Lieferumfang
- 1 × Inverter-Transformator-Modul 12V–220V 150W (Rechteckspannung)
Häufig gestellte Fragen (FAQ)
Kann ich einen Laptop oder Fernseher mit diesem Modul betreiben?
Nein. Laptops und Fernseher benötigen eine reine oder modifizierte Sinusspannung. Die Rechteckspannung dieses Moduls ist ausschließlich für einfache ohmsche Lasten wie Glühlampen, Heizwiderstände oder einfache Ladegeräte geeignet.
Warum zeigt mein Digitalmultimeter eine falsche Spannung an?
Die hohe Schaltfrequenz von ca. 20 kHz führt bei vielen Standard-Digitalmultimetern zu Messfehlern. Verwenden Sie ein analoges Messgerät, um korrekte und stabile Werte zu erhalten.
Kann ich das Modul direkt an eine Autobatterie anschließen?
Ja, das Modul ist speziell für den Betrieb an 12V DC ausgelegt. Achten Sie darauf, dass die Last 150W nicht übersteigt und installieren Sie eine Sicherung in der Zuleitung.
Welche Pin-Konfiguration eignet sich für empfindlichere Anwendungen?
Verwenden Sie die Konfigurationen V0–V3 (175V) oder V0–V4 (200V). Diese Spannungsstufen können Abweichungen zum Sinussignal teilweise kompensieren und die Belastung für angeschlossene Verbraucher reduzieren.
Verfügt das Modul über einen Überlastschutz?
Das Modul besitzt keine integrierte Schutzschaltung. Die Verantwortung liegt beim Anwender: Überschreiten Sie niemals die 150W-Grenze und verwenden Sie immer eine externe Sicherung.
