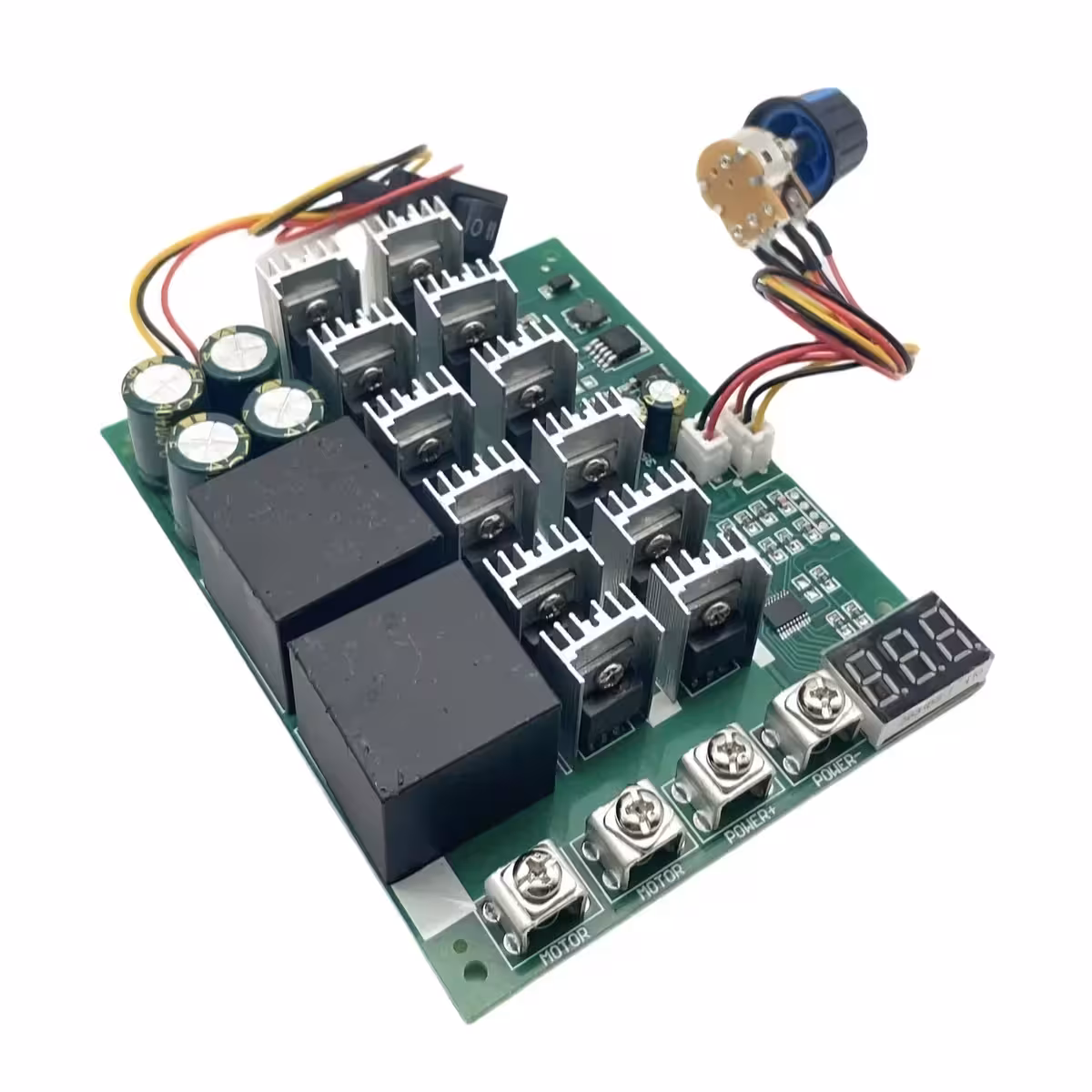

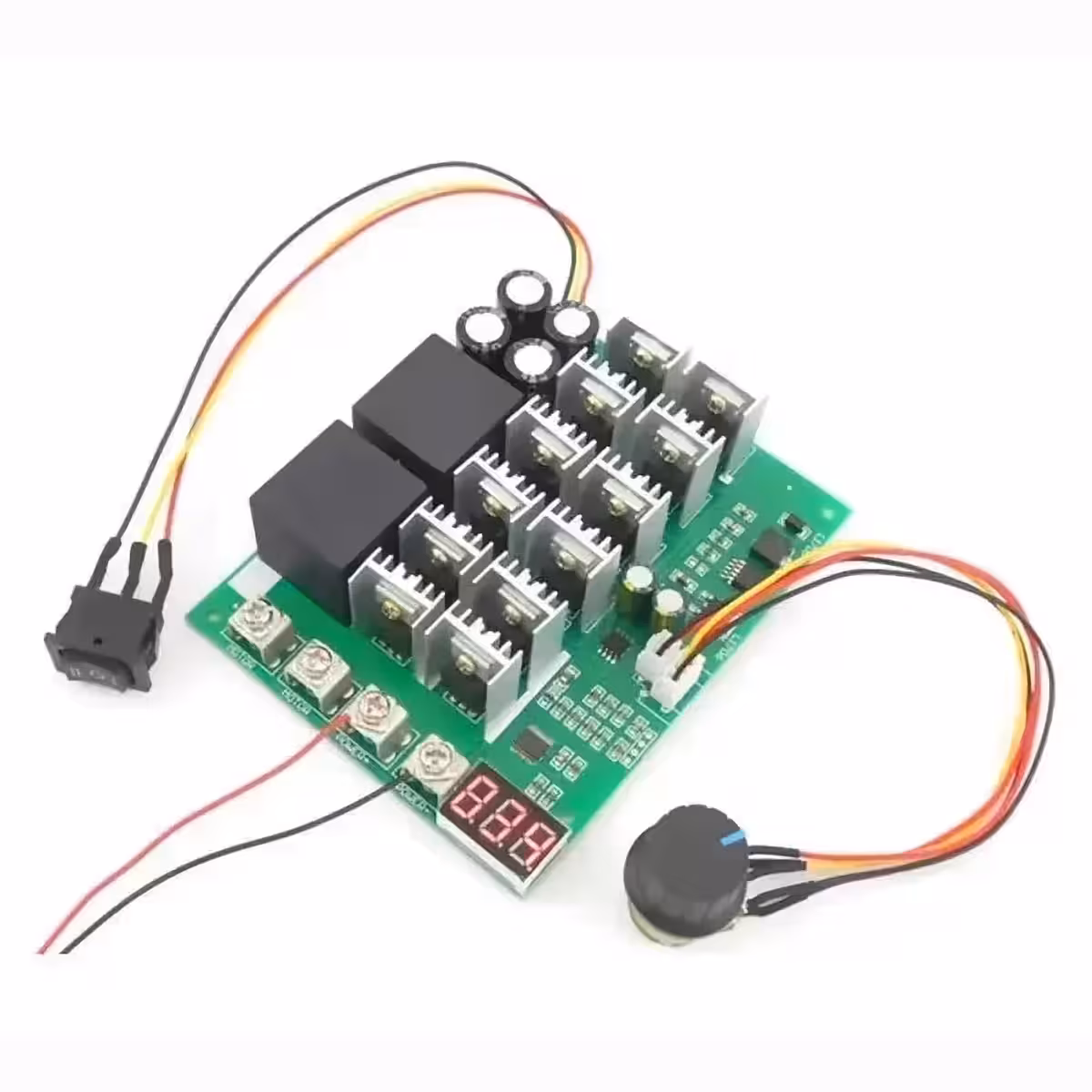

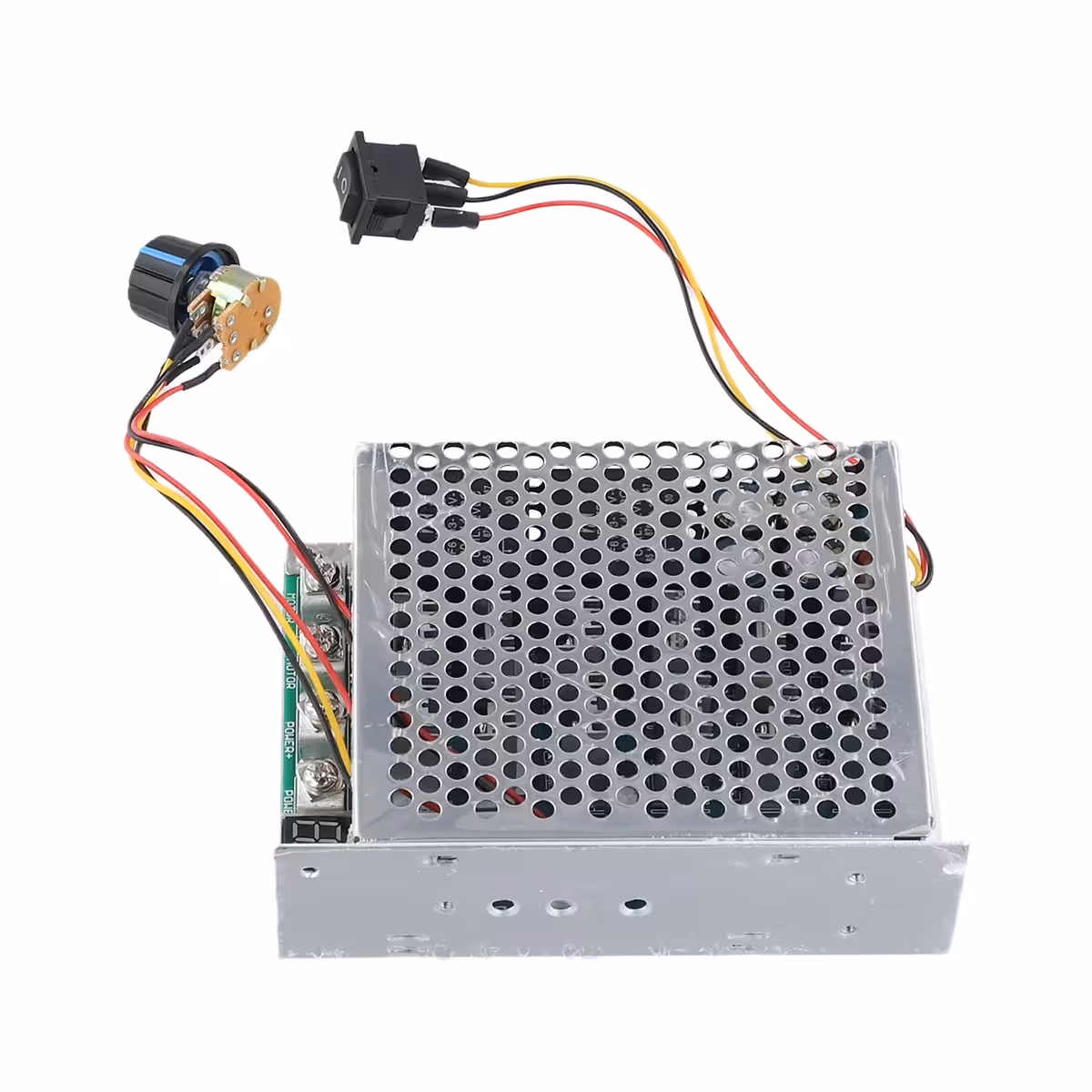

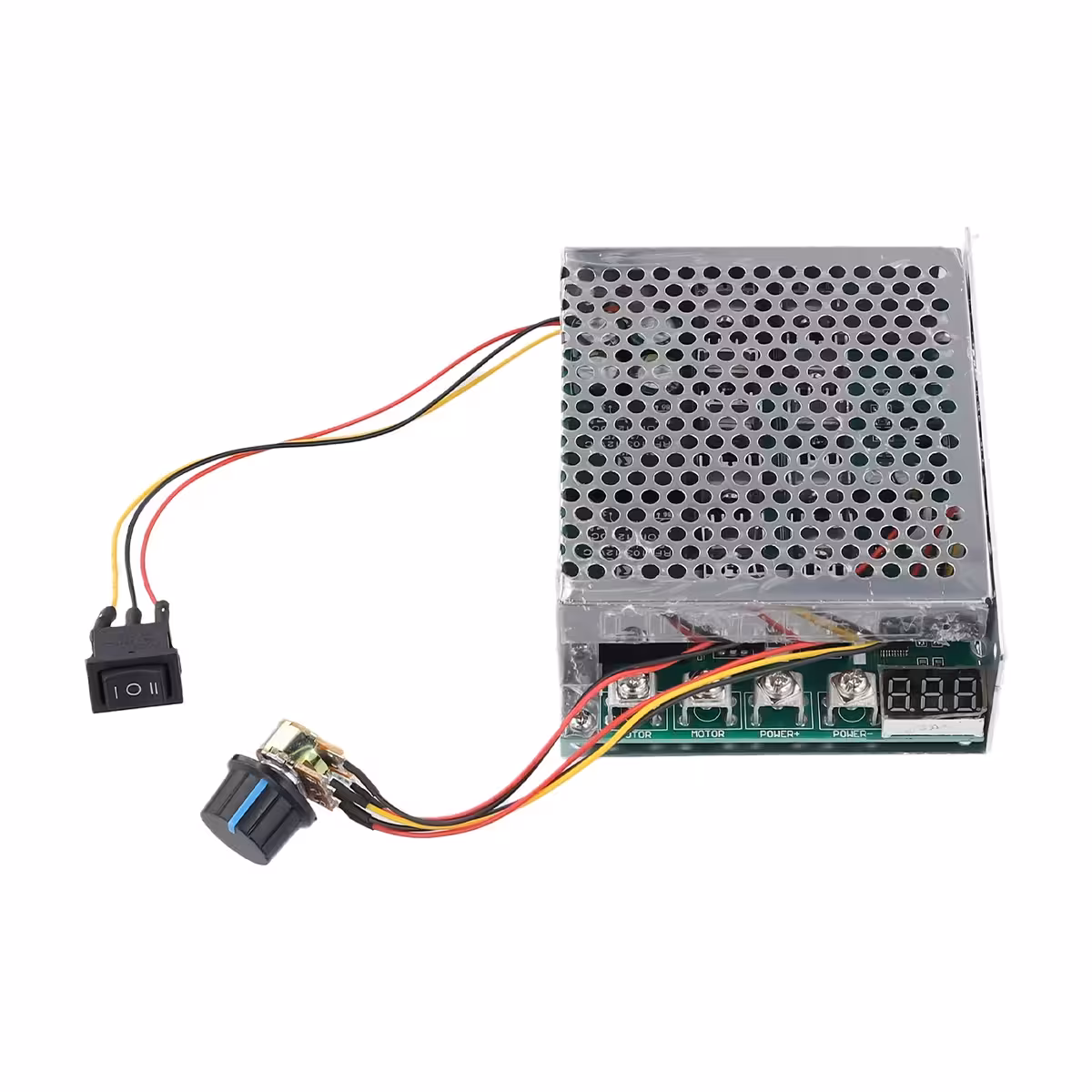

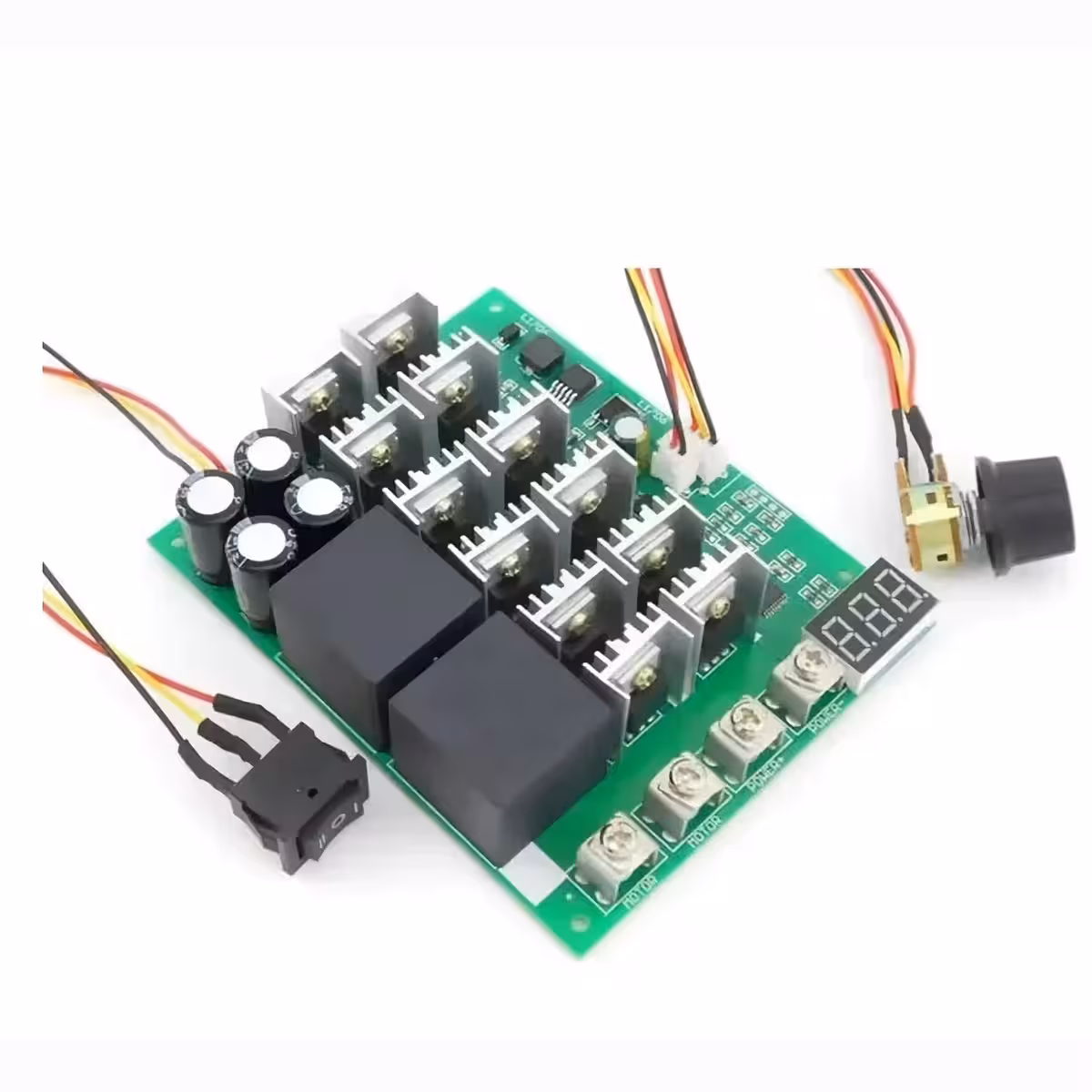

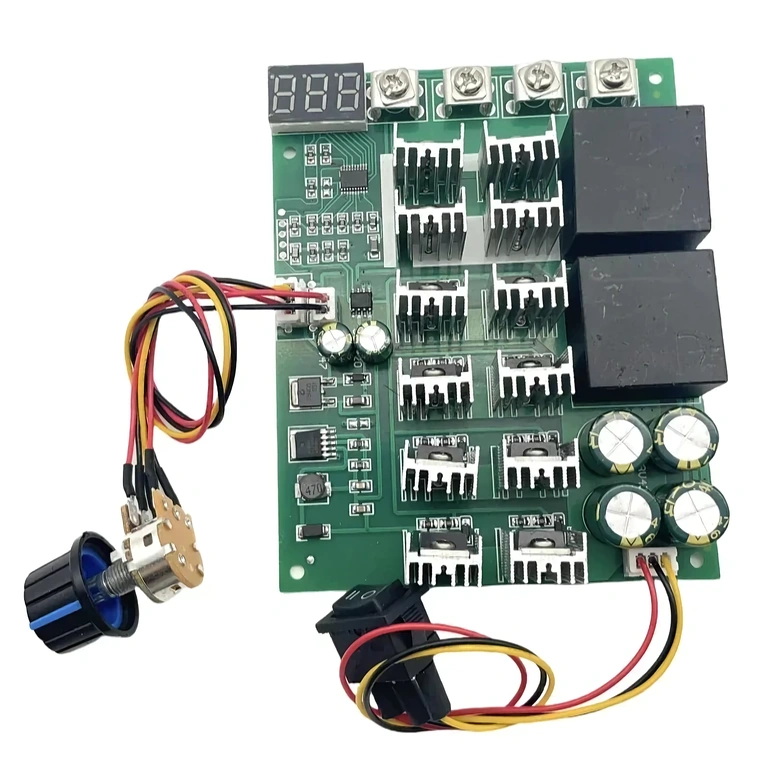

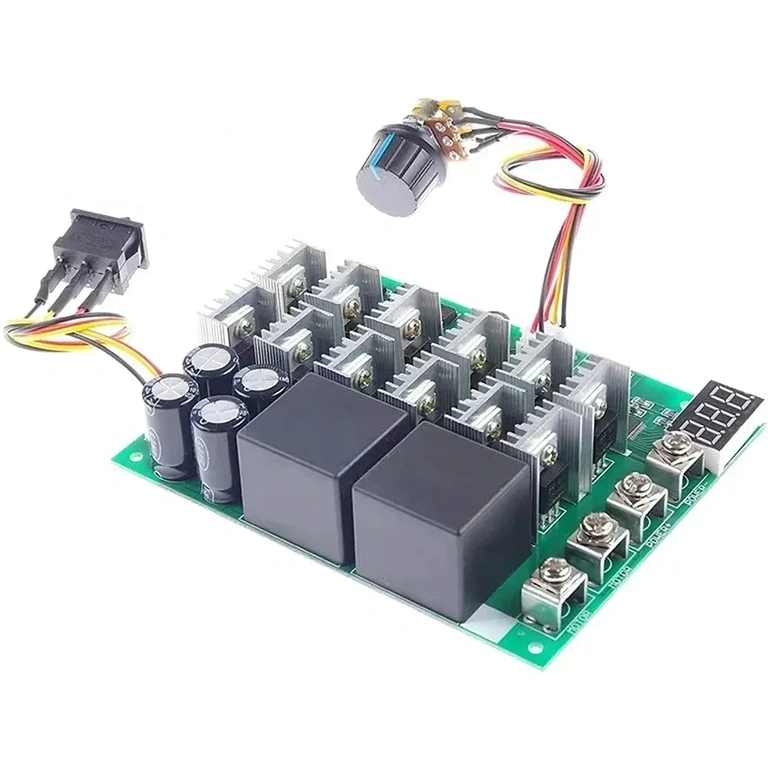

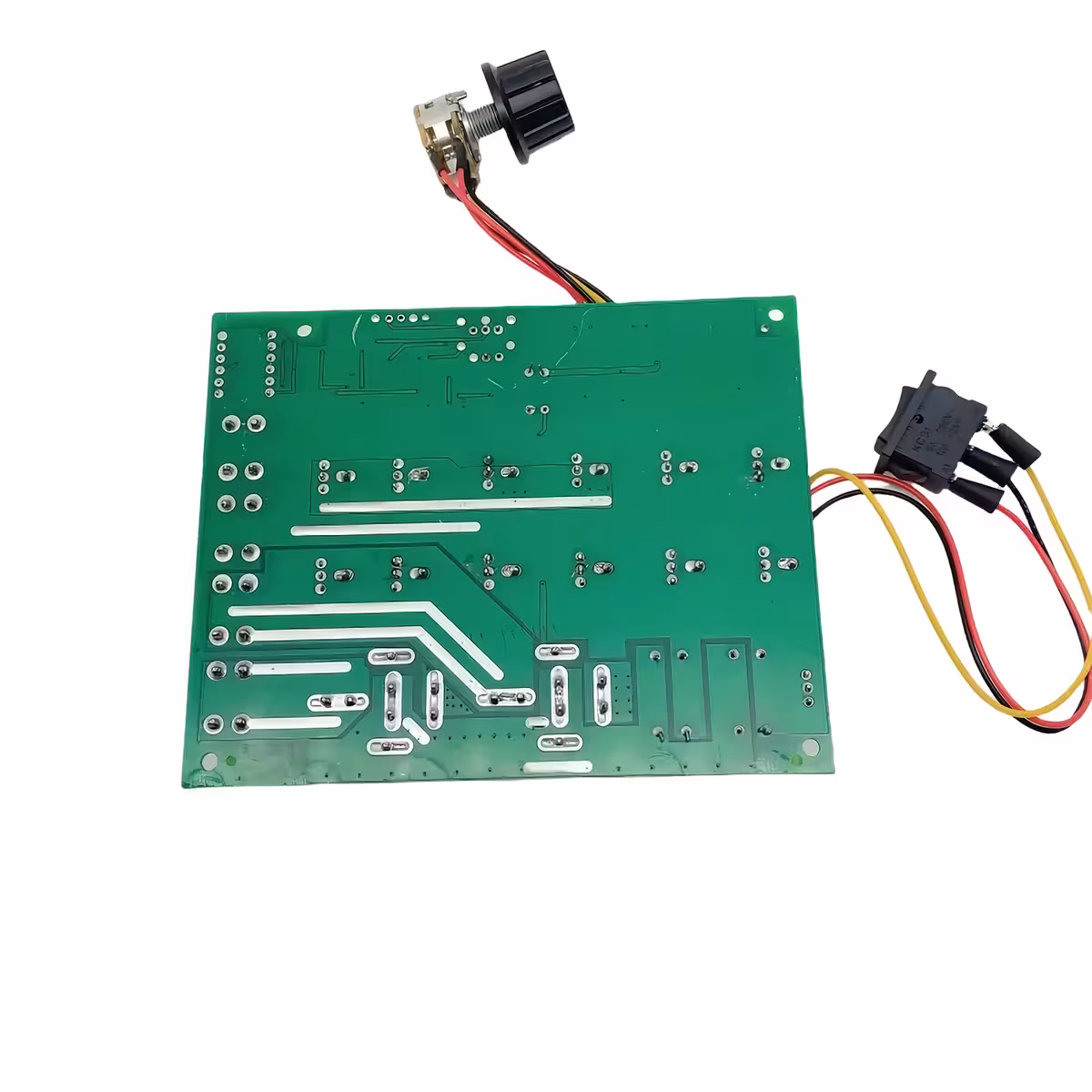

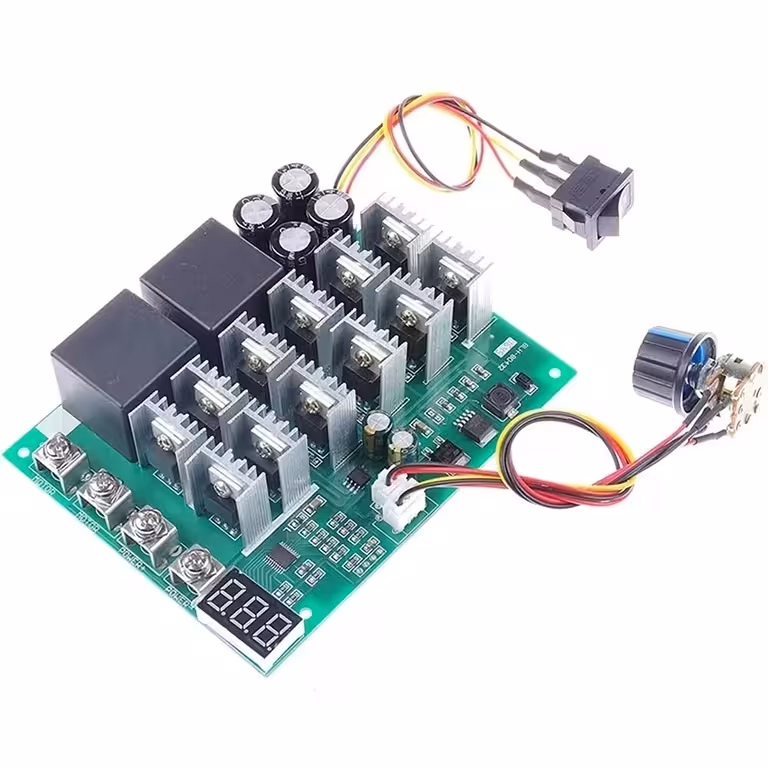

Digitaler PWM-Drehzahlregler 60A/100A – Präzise Steuerung für DC-Motoren und HHO-Generatoren
Sie suchen eine zuverlässige Lösung, um einen Gleichstrommotor (DC) präzise zu steuern, oder benötigen eine stabile Stromregelung für Ihren HHO-Generator? Dieser digitale PWM-Drehzahlregler mit Echtzeit-Display ist die ideale Wahl. Er arbeitet in einem Spannungsbereich von 10V bis 55V, bewältigt dauerhaft 60A und Spitzenlasten von bis zu 100A – das entspricht einer Leistung von bis zu 3000W.
Hinweis: Es ist zwingend erforderlich, dass der Motor oder der Verbraucher vor dem Einschalten an den Regler angeschlossen wird. Ein Betrieb ohne Last kann die MOSFET-Transistoren dauerhaft beschädigen.
Ihre Vorteile auf einen Blick:
- Skalierbare Leistung bis 3000W — Betrieb bei 12V (720W), 24V (1440W), 36V (2160W), 48V (2880W) oder 50V (3000W) ohne Hardware-Anpassungen

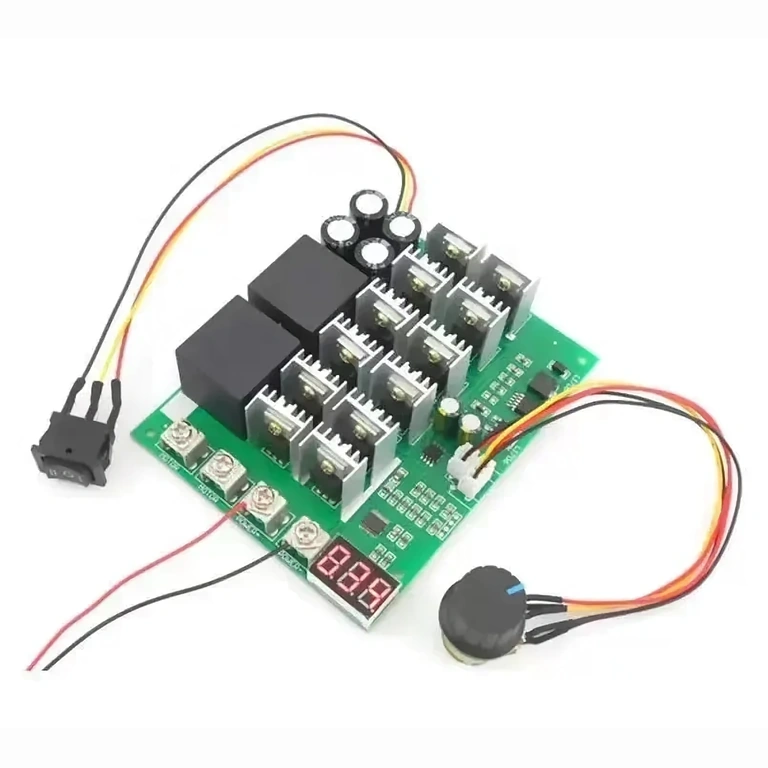

- Digitale Anzeige (0–100%) — Exakte Kontrolle der Drehzahl oder Leistung in Echtzeit, statt blindem Raten
- Bidirektionale Drehrichtungsumkehr — Ändern Sie die Laufrichtung bequem per Knopfdruck am Bedienfeld, ohne Kabel umzuklemmen
- 15kHz PWM-Frequenz — Minimiert elektromagnetische Störungen und schont die Wicklungen Ihres Motors im Dauerbetrieb
- Geringer Standby-Verbrauch — Mit nur 0,01A ideal für den permanenten Einbau in Batterie- oder Solarsysteme

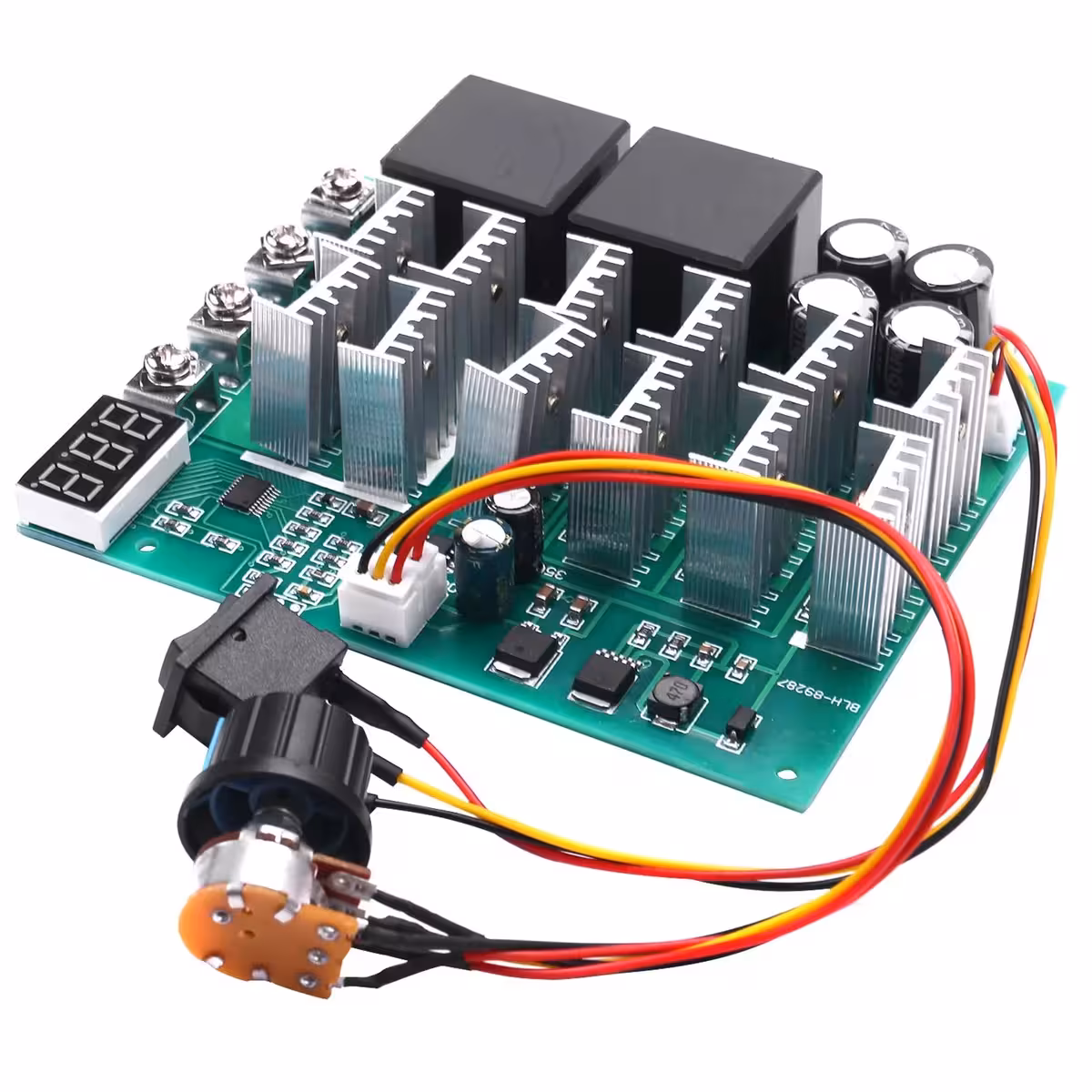

- HHO-Generator kompatibel — Präzise Stromregelung für Elektrolyseure zur Vermeidung von Überlastungen
- Robuste Anschlüsse — Solide Schraubklemmen für eine sichere Stromübertragung
Leistung und technische Details
Die PWM-Technologie (Pulsweitenmodulation) mit einer festen Frequenz von 15kHz sorgt für eine gleichmäßige und lineare Spannungsabgabe – ganz ohne Sprünge oder Leistungsabfall. Die leistungsstarken MOSFET-Transistoren sind für Spitzenströme von 100A ausgelegt, sodass auch Anlaufströme von DC-Motoren problemlos bewältigt werden. Mit seinen kompakten Maßen von 120 × 96 × 28 mm lässt sich das Modul einfach in Schaltschränke oder DIY-Gehäuse integrieren.
| Parameter | Spezifikation |
|---|---|
| Eingangsspannung | DC 10V – 55V |
| Ausgangsspannung | Linear (lastabhängig) |
| Max. Strom (Spitze) | 100A |
| Dauerstrom | 60A |
| Max. Leistung bei 12V | 720W |
| Max. Leistung bei 24V | 1440W |
| Max. Leistung bei 36V | 2160W |
| Max. Leistung bei 48V | 2880W |
| Max. Leistung bei 50V | 3000W |
| Drehzahlregelung | Lineares Potentiometer mit ON/OFF-Schalter |
| Drehrichtung | Bidirektional (Vorwärts/Rückwärts) |
| Digitalanzeige | 0–100% (Leistungsanzeige) |
| PWM-Frequenz | 15kHz |
| Standby-Verbrauch | 0,01A |

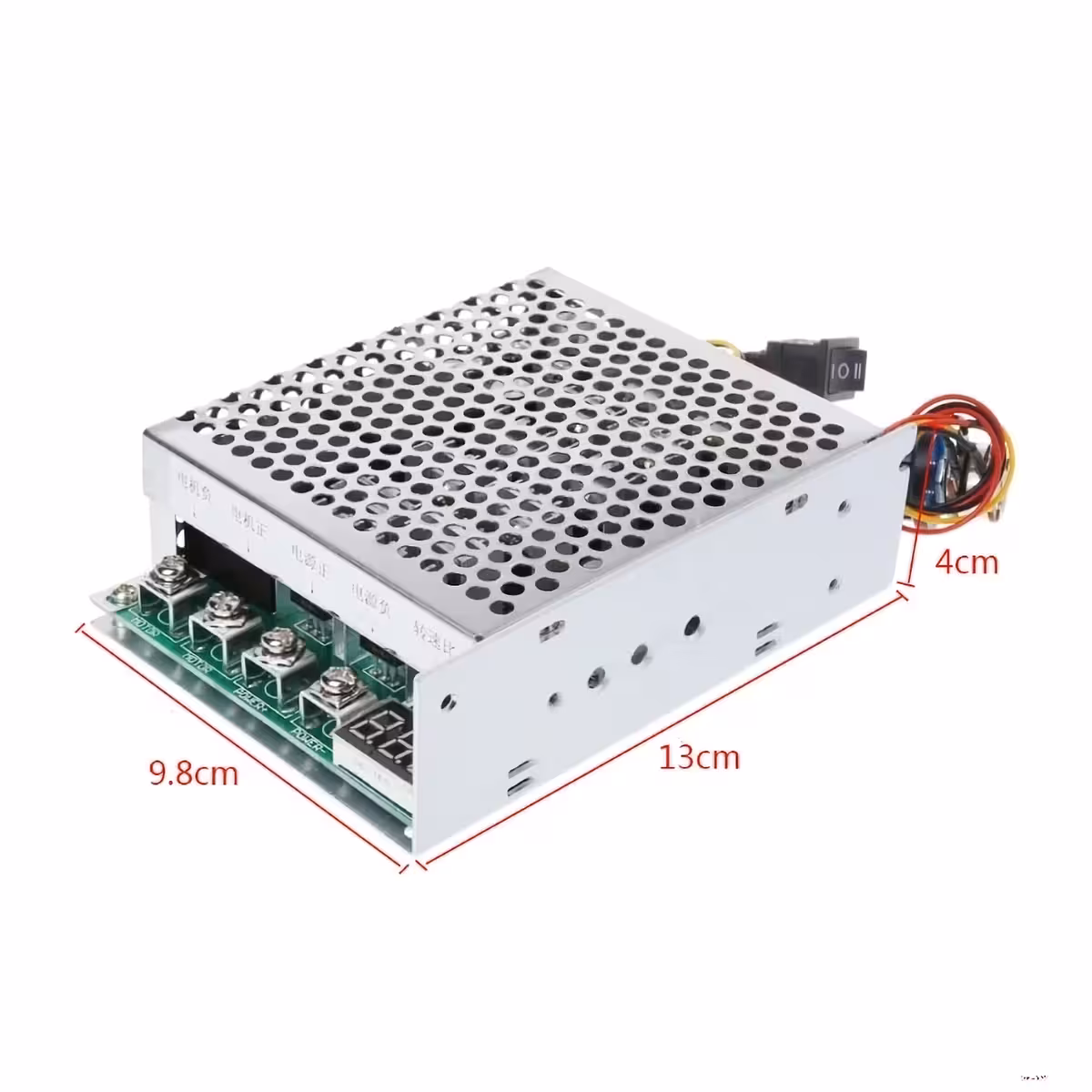

| Platinenmaße | 120 × 96 × 28 mm |
| Gesamtmaße | 13 × 10 × 4 cm |
| Anschlusstyp | Schraubklemmen |
Bedienung und Inbetriebnahme
- Schließen Sie die DC-Spannungsquelle (10V–55V) unter Beachtung der Polarität an die Eingangsklemmen an.
- Verbinden Sie den DC-Motor oder Verbraucher (z. B. HHO-Generator) mit den Ausgangsklemmen. Schalten Sie das Gerät niemals ohne angeschlossene Last ein.
- Stellen Sie das Potentiometer vor dem ersten Start auf Minimum (0%).
- Aktivieren Sie den Regler über den integrierten ON/OFF-Schalter am Potentiometer.
- Regeln Sie die Drehzahl langsam hoch und beobachten Sie die Digitalanzeige.
- Für die Drehrichtungsumkehr: Potentiometer auf 0% stellen, Motor zum Stillstand kommen lassen, Richtungstaste betätigen und anschließend wieder langsam hochregeln.
- Bei Dauerlasten über 40A empfehlen wir eine zusätzliche Kühlung (Kühlkörper oder Lüfter), um die Betriebstemperatur im sicheren Bereich zu halten.
Lieferumfang
- 1× Digitaler PWM-Drehzahlregler 60A/100A, 12V–55V mit Digitalanzeige
Häufig gestellte Fragen (FAQ)
Kann ich den Regler ohne Last testen?
Nein. Ohne angeschlossene Last können die MOSFET-Transistoren irreparabel beschädigt werden. Schließen Sie immer einen Verbraucher an, bevor Sie Spannung anlegen.
Ist der Regler für einen 24V/30A HHO-Generator geeignet?
Ja, absolut. Da der Regler für 60A Dauerstrom ausgelegt ist, bietet er ausreichend Puffer für Ihren 30A-Generator. Stellen Sie lediglich sicher, dass Ihre Stromquelle die benötigten 30A liefern kann.
Kann ich die Drehrichtung während des Betriebs ändern?
Dies wird nicht empfohlen. Stoppen Sie den Motor immer vollständig (Potentiometer auf 0%), ändern Sie die Richtung und regeln Sie dann wieder hoch. Ein Umschalten während der Fahrt kann Motor und Regler beschädigen.
Wird bei hoher Last ein Kühlkörper benötigt?
Bei Dauerströmen über 40A ist eine zusätzliche Kühlung (Kühlkörper oder Lüfter) erforderlich. Unter 40A ist bei normaler Umgebungstemperatur keine zusätzliche Kühlung notwendig.
Funktioniert das Gerät mit bürstenlosen Motoren (BLDC)?
Nein. Dieser Regler ist ausschließlich für DC-Bürstenmotoren geeignet. Für bürstenlose Motoren benötigen Sie einen speziellen BLDC-Controller mit 3-Phasen-Logik.
