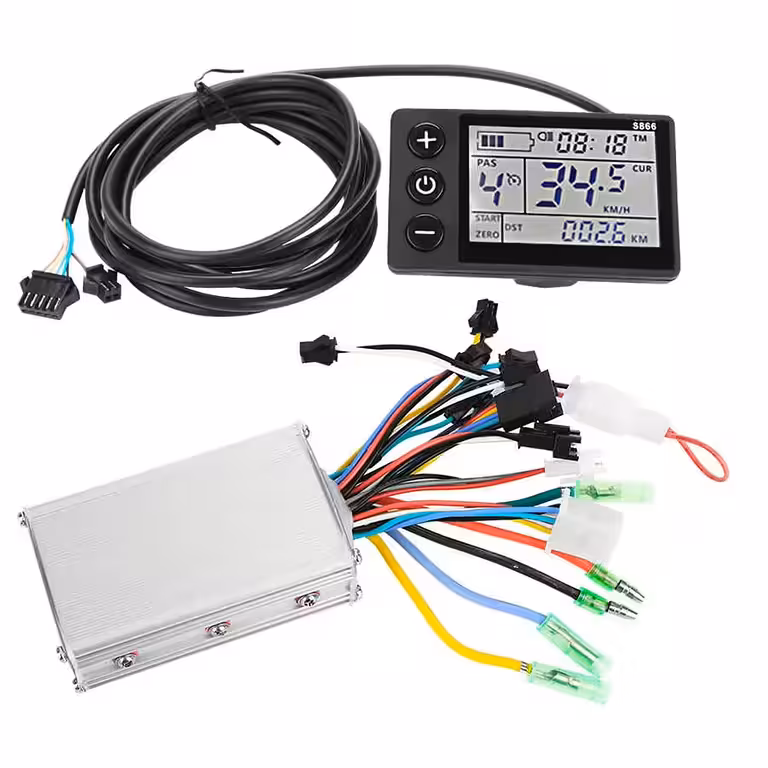

E-Bike Controller-Set mit S866 Display – Volle Kontrolle für Ihr Elektrofahrrad
Ist Ihr alter Controller defekt oder möchten Sie Ihr E-Bike-System technisch auf den neuesten Stand bringen? Unser S866 Controller-Set ist die ideale Komplettlösung. Es ist für den Betrieb mit 24V, 36V und 48V Brushless-Motoren mit einer Leistung von 250W bis 350W ausgelegt und somit mit den gängigsten E-Bike-Systemen auf dem Markt kompatibel.
Hinweis: Dieses Set ist ausschließlich für bürstenlose Motoren (Brushless) geeignet. Bitte überprüfen Sie vor dem Kauf die Spannung und Leistung Ihres Motors.
Warum dieses Set die richtige Wahl ist:
- Universelle Kompatibilität: Unterstützt 24V, 36V und 48V – ideal für verschiedene Batteriesysteme ohne zusätzliche Anschaffungen.
- Automatische Hall-Sensor-Erkennung: Das System erkennt selbstständig, ob Ihr Motor mit 120° oder 60° Sensoren arbeitet – kein manuelles Konfigurieren nötig.
- 20 programmierbare Parameter (P01–P20): Passen Sie PAS-Stufen, Geschwindigkeitslimits, Radgrößen und Stromstärken bequem über das Display an.
- 20A Nennstrom: Bietet hohe Stabilität bei Volllast und schützt zuverlässig vor Überlastung.
- Tiefentladeschutz: Automatische Abschaltung bei 19V / 29V / 39V (je nach Systemspannung), um Ihren Akku vor Schäden zu bewahren.
- Einfache Montage: Dank standardisierter Anschlüsse ist das System in unter 30 Minuten einsatzbereit.
Leistung und Funktionen
Der Controller arbeitet hocheffizient mit Brushless-Motoren zusammen und sorgt für ein vibrationsarmes, flüsterleises Fahrgefühl. Mit einem Nennstrom von 20A ist er auch für 500W-Motoren geeignet, sofern die Spannung innerhalb der Spezifikationen bleibt.
Das S866 LCD-Display liefert Ihnen alle wichtigen Daten wie Geschwindigkeit, Akkustand, Distanz und den aktuellen PAS-Modus in Echtzeit. Das Konfigurationsmenü ist intuitiv und in nur 3 Sekunden erreichbar. Besonders praktisch: Die Tempomat-Funktion (P17) ermöglicht entspanntes Fahren auf langen, geraden Strecken, ohne den Gasgriff dauerhaft halten zu müssen.
| Parameter | Details |
|---|---|
| Betriebsspannung | 24V / 36V / 48V |
| Nennleistung | 250W (24V) / 350W (36V, 48V) |
| Nennstrom | 20A |
| Abschaltspannung | 19V (24V) / 29V (36V) / 39V (48V) |
| Motortyp | Brushless (bürstenlos) |
| Motorenerkennung | Automatisch 120° / 60° |
| Display | S866 LCD |
| Programmierbare Parameter | 20 (P01 – P20) |
| Tretunterstützung (PAS) | Ja – Stufen konfigurierbar (P05) |
| Tempomat-Funktion | Ja (P17) |
| Geschwindigkeitseinheit | km/h oder mph (P02) |
| Geschwindigkeitsbegrenzung | Ja (P08) |
Programmierung und Bedienung
- Schalten Sie das S866 Display ein und halten Sie die MODE-Taste für 3 Sekunden gedrückt, um das Menü zu öffnen.
- Navigieren Sie mit den + und – Tasten durch die Parameter und bestätigen Sie Ihre Wahl mit MODE.
- P01 – Helligkeit der Hintergrundbeleuchtung anpassen.
- P02 – Einheit wählen: km/h oder mph.
- P03 – Batteriespannung (24V/36V/48V) für den korrekten Schutz einstellen.
- P05 – Anzahl der PAS-Unterstützungsstufen festlegen.
- P06 / P07 – Radgröße und Magnetanzahl für präzise Geschwindigkeitsmessung eingeben.
- P08 – Maximales Geschwindigkeitslimit konfigurieren.
- P14 – Maximalen Stromfluss an die Motorleistung anpassen.
- P16 – Gesamtkilometerzähler (ODO) bei Bedarf zurücksetzen.
- P17 – Tempomat-Funktion aktivieren oder deaktivieren.
- Zum Speichern und Verlassen MODE gedrückt halten oder kurz warten.
Lieferumfang
- 1x Brushless-Controller (24V/36V/48V – 250W/350W/20A)
- 1x S866 LCD-Display
- Passender Kabelsatz
Häufig gestellte Fragen
Ist das Set mit jedem E-Bike kompatibel?
Es ist kompatibel mit allen E-Bikes, die einen 24V, 36V oder 48V Brushless-Motor mit 250W–350W nutzen. Nicht geeignet für Brushed-Motoren. Auch 500W-Motoren können betrieben werden, sofern die Spannungsgrenzen eingehalten werden.
Kann ich das Set für einen 500W-Motor verwenden?
Ja, bei normaler Nutzung ist dies möglich. Der Controller liefert 20A, was für 500W-Motoren ausreicht. Die optimale Performance ist jedoch im Bereich von 250W–350W garantiert.
Funktioniert das S866 Display mit anderen Controllern?
Das Display ist für unseren Controller optimiert. Die Kompatibilität mit Fremd-Controllern hängt vom Kommunikationsprotokoll ab, das über Parameter P20 konfiguriert werden kann.
Muss ich den Hall-Winkel meines Motors kennen?
Nein. Der Controller erkennt automatisch, ob Ihr Motor mit 120° oder 60° arbeitet. Sollte der Motor nach der Installation nicht korrekt laufen, prüfen Sie bitte zuerst die Phasen- und Sensoranschlüsse.
Ist der Einbau kompliziert?
Bei grundlegenden E-Bike-Kenntnissen ist die Installation unkompliziert, da standardisierte Stecker verwendet werden. Wenn Sie keine Erfahrung mit der Elektronik von E-Bikes haben, empfehlen wir die Unterstützung durch einen Fachmann.
