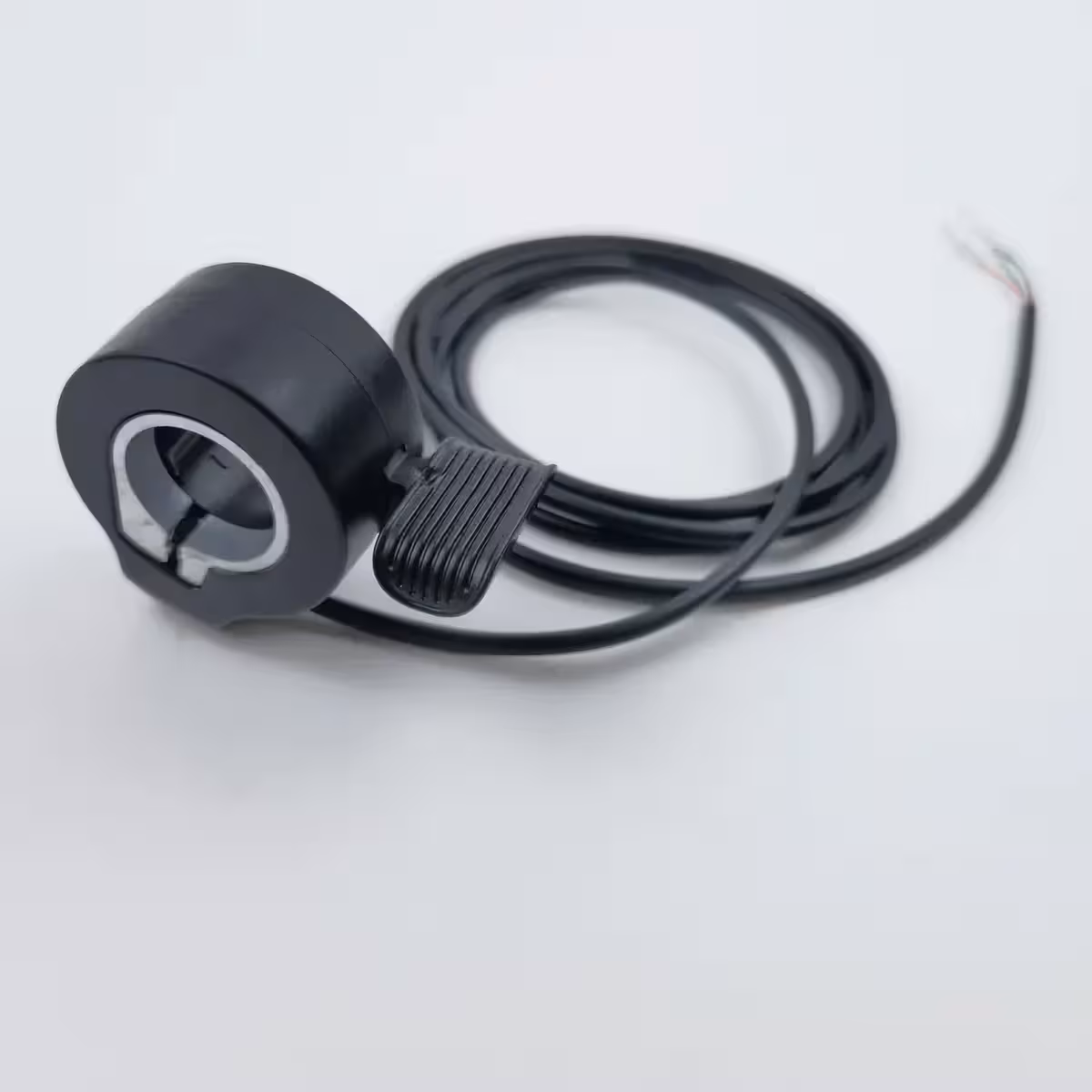

Universeller 3-Draht Daumengasgriff – Präzise Geschwindigkeitskontrolle für E-Systeme von 24V bis 72V
Ist Ihr Gasgriff defekt oder suchen Sie nach einem Upgrade für eine feinfühligere Beschleunigung? Dieser universelle 3-Draht Daumengasgriff ist die ideale Lösung für E-Scooter, E-Bikes und Pedelecs. Dank der breiten Kompatibilität von 24V bis 72V lässt er sich mühelos in bestehende Systeme integrieren. Mit einer großzügigen Kabellänge von 160 cm ist eine saubere Verlegung selbst bei größeren Rahmen problemlos möglich.
Hinweis: Bitte prüfen Sie vor dem Anschluss die Pin-Belegung Ihres Controllers, da diese je nach Hersteller von der Standard-Farbbelegung (Rot/Schwarz/Grün) abweichen kann.
Ihre Vorteile auf einen Blick:
- Universelle Spannungskompatibilität — Einsetzbar bei 24V, 36V, 48V, 60V und 72V Systemen.
- 160 cm Kabellänge — Ausreichend Spielraum für eine komfortable Kabelführung ohne zusätzliche Verlängerungen.
- Verschleißfreier Hall-Sensor — Sorgt für eine sanfte, präzise Signalübertragung ohne die mechanische Abnutzung herkömmlicher Potentiometer.
- Standard-Farbbelegung — Rot (+5V), Schwarz (GND), Grün (Signal): Schnelle und unkomplizierte Installation.
- Passgenau für 22 mm Lenker — Der Standarddurchmesser für die meisten E-Scooter und E-Bikes; sicherer Halt durch die mitgelieferte Schelle.

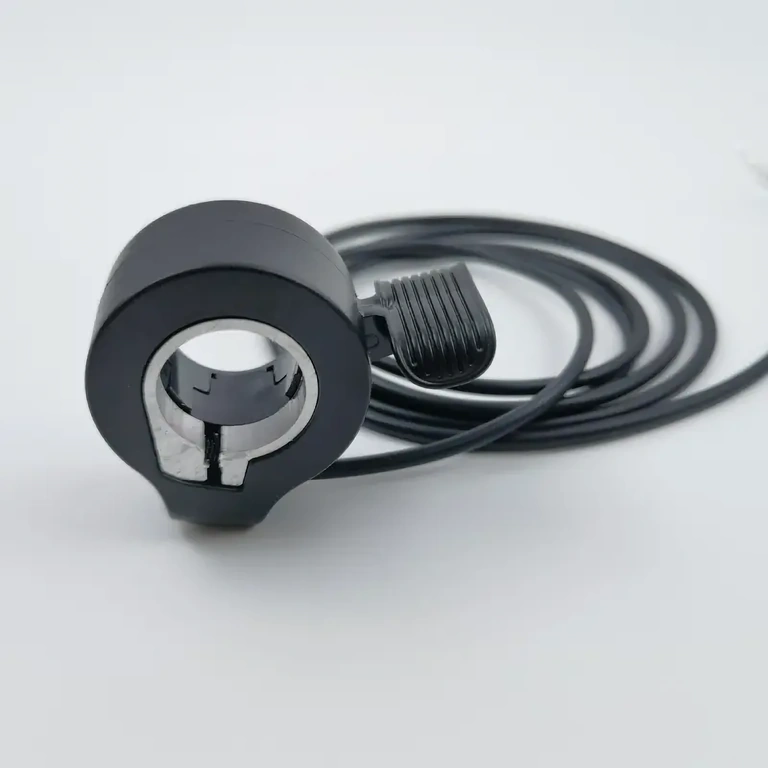

- Ergonomisches Daumendesign — Ermöglicht eine feinfühlige Dosierung der Geschwindigkeit, während Sie den Lenker sicher im Griff behalten.
Leistung und technische Details

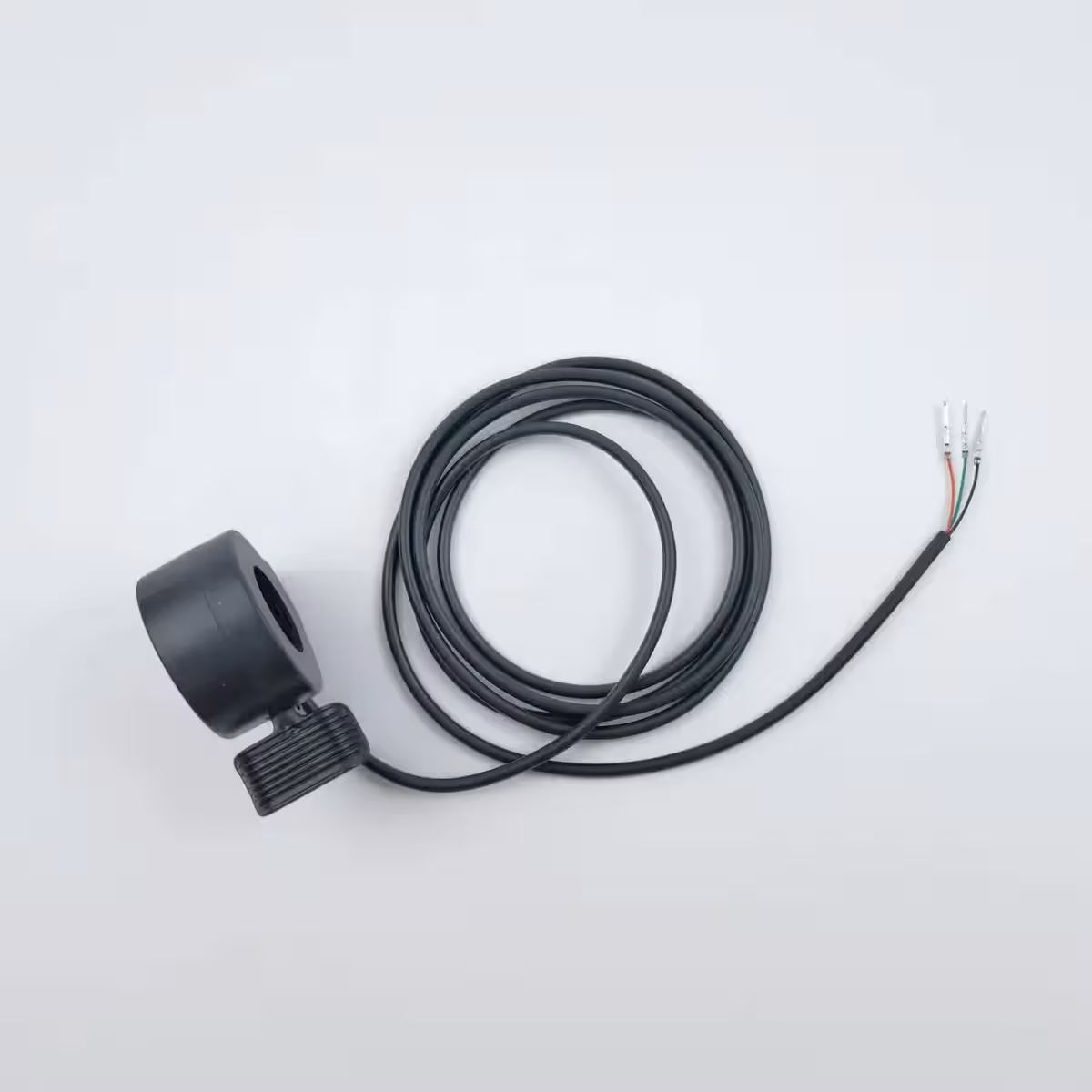

Die Signalübertragung erfolgt über einen hochwertigen Hall-Sensor, der für eine ruckelfreie Beschleunigung ohne tote Punkte sorgt. Das 160 cm lange Kabel ist mit einer abriebfesten Ummantelung versehen, die auch bei intensiver Nutzung vor Verschleiß schützt. Der 3-Pin-Stecker entspricht dem gängigen Industriestandard, wie er bei den meisten Controllern namhafter Hersteller und gängiger E-Mobility-Komponenten verwendet wird.
| Parameter | Details |
|---|---|
| Anzahl der Adern | 3 Adern (Rot, Schwarz, Grün) |
| Kompatible Spannung | 24V / 36V / 48V / 60V / 72V |
| Kabellänge | 160 cm |
| Bauart | Daumengasgriff (Thumb Throttle) |
| Lenkerdurchmesser | 22 mm (Standard) |
| Rotes Kabel | +5V – Stromversorgung |
| Schwarzes Kabel | GND – Masse |
| Grünes Kabel | Gas-Signal |
| Anwendungsbereich | E-Scooter, E-Bike, Elektro-Roller |
Montage- und Anwendungshinweise
- Identifizieren Sie die Anschlüsse an Ihrem Fahrzeug: Stromversorgung (+5V), Masse (GND) und das Signal-Kabel.
- Verbinden Sie die Kabel gemäß der Standardbelegung: Rot → +5V, Schwarz → GND, Grün → Signal.
- Sollte die Pin-Belegung Ihres Controllers abweichen, passen Sie die Kontakte im Stecker entsprechend an, anstatt den Stecker mit Gewalt einzustecken.
- Montieren Sie den Gasgriff mit der beiliegenden Schelle am Lenker. Achten Sie darauf, die Schraube fest, aber nicht zu stark anzuziehen, um das Gehäuse nicht zu beschädigen.
- Führen Sie vor der ersten Fahrt einen Funktionstest durch (idealerweise bei aufgebocktem Rad), um die korrekte Signalübertragung zu prüfen.
Lieferumfang
- 1x Universeller 3-Draht Daumengasgriff
- 1x 160 cm Anschlusskabel mit Stecker
- 1x Befestigungsschelle für den Lenker
Häufig gestellte Fragen (FAQ)
Ist der Gasgriff mit meinem 48V-System kompatibel?
Ja, absolut. Der Gasgriff ist für alle gängigen Spannungen von 24V bis 72V ausgelegt, inklusive 48V.
Was tun, wenn die Pin-Belegung meines Controllers anders ist?
Die Standardbelegung ist Rot (+5V), Schwarz (GND) und Grün (Signal). Sollte Ihr Controller eine andere Reihenfolge haben, können Sie die Pins im Stecker einfach umstecken, ohne Kabel durchtrennen zu müssen.
Passt der Griff auch an einen 25 mm Lenker?
Die mitgelieferte Schelle ist für den Standard-Lenkerdurchmesser von 22 mm ausgelegt. Bei einem 25 mm Lenker ist ein sicherer Halt nicht gewährleistet; hierfür wäre ein Adapter oder eine entsprechende Unterlage erforderlich.
Verfügt das Modell über eine LED-Batterieanzeige?
Nein, es handelt sich um einen reinen Daumengasgriff ohne integriertes Display oder Ladestandsanzeige. Wenn Sie eine Anzeige benötigen, wählen Sie bitte ein Modell mit 5-Draht-Anschluss oder ein separates LCD-Display.
