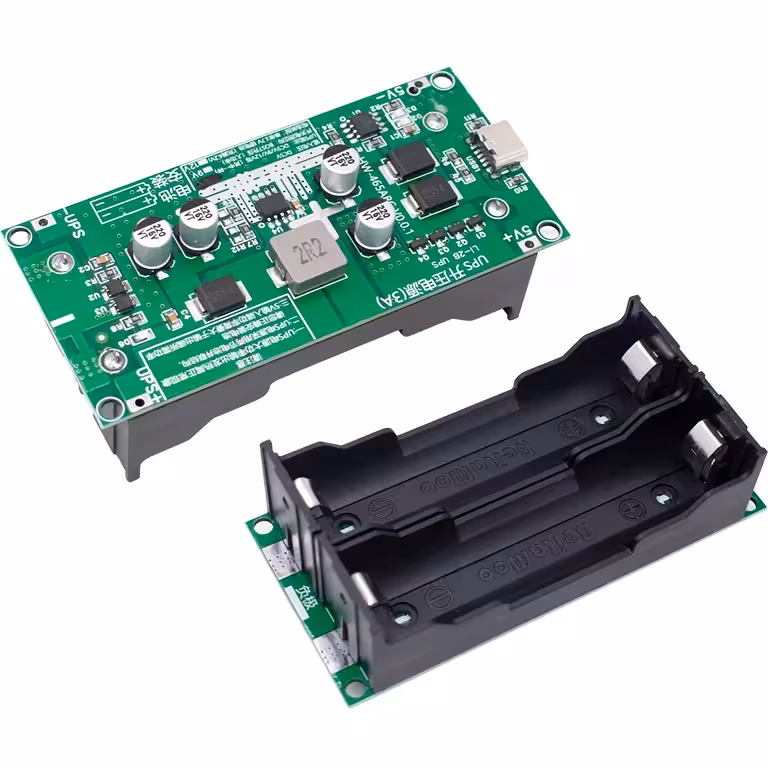

Mini USV-Modul 5V/12V – unterbrechungsfreie Stromversorgung für IoT-Projekte und kritische Hardware
Haben Sie sich schon einmal über einen unerwarteten Neustart Ihres Raspberry Pi oder Routers geärgert? Genau hier setzt unser DC-Mini-USV-Modul an. Es sorgt für eine sofortige Umschaltung auf Batteriebetrieb – ohne Verzögerung, ohne Neustarts – egal ob Sie einen Mini-PC, einen ESP32 oder eine 12V-IP-Kamera betreiben.
Hinweis: 18650-Akkus sind nicht im Lieferumfang enthalten. Bitte verwenden Sie ein 5V-Netzteil mit mindestens 2A. Achten Sie strikt auf die korrekte Polarität beim Anschließen der Akkus, um dauerhafte Schäden am Modul zu vermeiden.
Warum dieses Modell? (Ihre Vorteile):
- Zero-Delay-Umschaltung — der Wechsel auf Batteriebetrieb erfolgt in Echtzeit, sodass angeschlossene Geräte keine Unterbrechung registrieren
- Zwei Versionen für jeden Bedarf — 5V/3A für Raspberry Pi, Arduino, ESP32 und IoT-Module; 12V/1.2A für Router, IP-Kameras und Industriesteuerungen
- Unterstützt 1 oder 2 parallel geschaltete 18650-Akkus — bei zwei Zellen verdoppelt sich die Laufzeit im Vergleich zu einer einzelnen Zelle
- Type-C-Eingang bis 3A — ermöglicht höhere Ströme als Micro-USB, sorgt für schnelleres Laden und stabilen Betrieb bei hoher Last
- Hocheffizienter Booster (bis zu 96%) — 15W Nennleistung, 20W Spitzenleistung bei minimalen Energieverlusten
- Umfassender Li-Ion-Schutz — integrierter Schutz gegen Tiefentladung, Überladung, Kurzschluss und Überhitzung
- Lötpads für 5V+/5V- — ideal für die direkte Integration in eigene PCB-Designs ohne externe Stecker
- Kompaktes Format: 88 × 41 × 22 mm — passt in jedes Gehäuse, auf DIN-Schienen oder in DIY-Racks
Details und Leistung
Das Modul fungiert als nahtlose DC-USV: Solange eine externe Stromquelle anliegt, wird das Gerät versorgt und gleichzeitig der 18650-Li-Ion-Akku mit der Standardspannung von 4,2V geladen. Bei einem Stromausfall erfolgt die Umschaltung auf den Akku ohne wahrnehmbare Verzögerung, wodurch Ihre Hardware vor unerwünschten Ausfällen geschützt bleibt.
Die 5V/3A-Version ist perfekt auf Raspberry Pi, ESP32 und Arduino abgestimmt. Die 12V/1.2A-Variante versorgt zuverlässig Router, IP-Kameras und Steuerungen, die eine stabile 12V-Spannung benötigen. Beide Versionen bieten maximale Flexibilität durch den Type-C-Anschluss oder die integrierten Lötpads.
Achtung: Bei Betrieb nahe der maximalen Leistung kann sich das Modul erwärmen – sorgen Sie daher für eine ausreichende Belüftung im Gehäuse.
| Parameter | USV Mini 5V | USV Mini 12V |
|---|---|---|
| Ausgangsspannung | 5V DC | 12V DC |
| Max. Ausgangsstrom | 3A | 1.2A |
| Nennleistung | 15W | 15W |
| Spitzenleistung | 20W | 18–20W |
| Booster-Effizienz | bis zu 96% | |
| Eingangsspannung | Type-C / Lötpads 5V+ 5V- | |
| Max. Eingangsstrom | 3A | |
| Kompatible Akkus | Li-Ion 18650 – 1 oder 2 Stk. parallel | |
| Ladespannung Akku | 4.2V | |
| USV-Umschaltart | Sofort / Zero Delay | |
| Schutzfunktionen | Kurzschluss, Tiefentladung, Überladung, Temperatur | |
| LED-Anzeige | Rot = Laden aktiv / Grün = Akku geladen | |
| Leerlaufstrom | ca. 25mA | |
| Abmessungen | 88 × 41 × 22 mm | |
Lieferumfang
- 1x DC-DC Mini USV-Modul (gewählte Variante: 5V/3A oder 12V/1.2A)
Häufig gestellte Fragen
Welche Version benötige ich: 5V oder 12V?
Für Raspberry Pi, Arduino, ESP32 oder IoT-Module wählen Sie die 5V/3A-Variante. Für Router, IP-Kameras oder Industriesteuerungen ist die 12V/1.2A-Variante die richtige Wahl.
Wie viele 18650-Akkus werden benötigt?
Das Modul arbeitet mit 1 oder 2 parallel geschalteten 18650-Zellen. Mit zwei Zellen verdoppeln Sie die Autonomie. Die Akkus sind nicht enthalten und müssen separat erworben werden.
Startet das Gerät bei Stromausfall neu?
Nein. Die Umschaltung erfolgt ohne Verzögerung (Zero Delay). Der Übergang zwischen Netzstrom und Batterie ist so schnell, dass das angeschlossene Gerät keine Unterbrechung feststellt.
Welches Netzteil wird empfohlen?
Ein 5V-Netzteil mit mindestens 2A über den Type-C-Anschluss. Wenn Sie zwei Akkus gleichzeitig laden und das Gerät unter hoher Last betreiben, empfehlen wir ein 5V/3A-Netzteil.
Kann ich das Modul direkt in meine Schaltung integrieren?
Ja. Neben dem Type-C-Port verfügt das Modul über 5V+/5V–Lötpads, die eine direkte Integration in eigene Projekte ohne externe Stecker ermöglichen.
