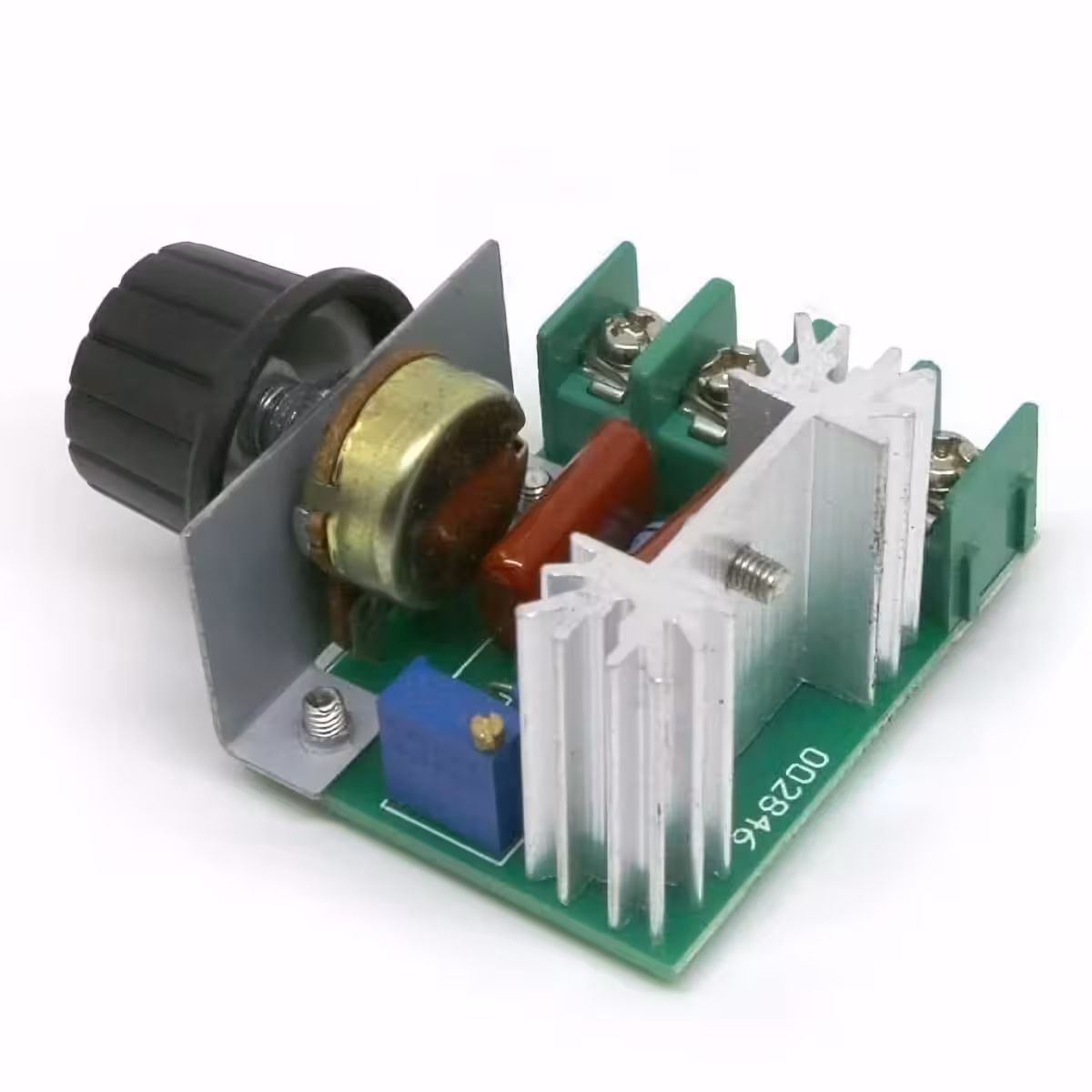

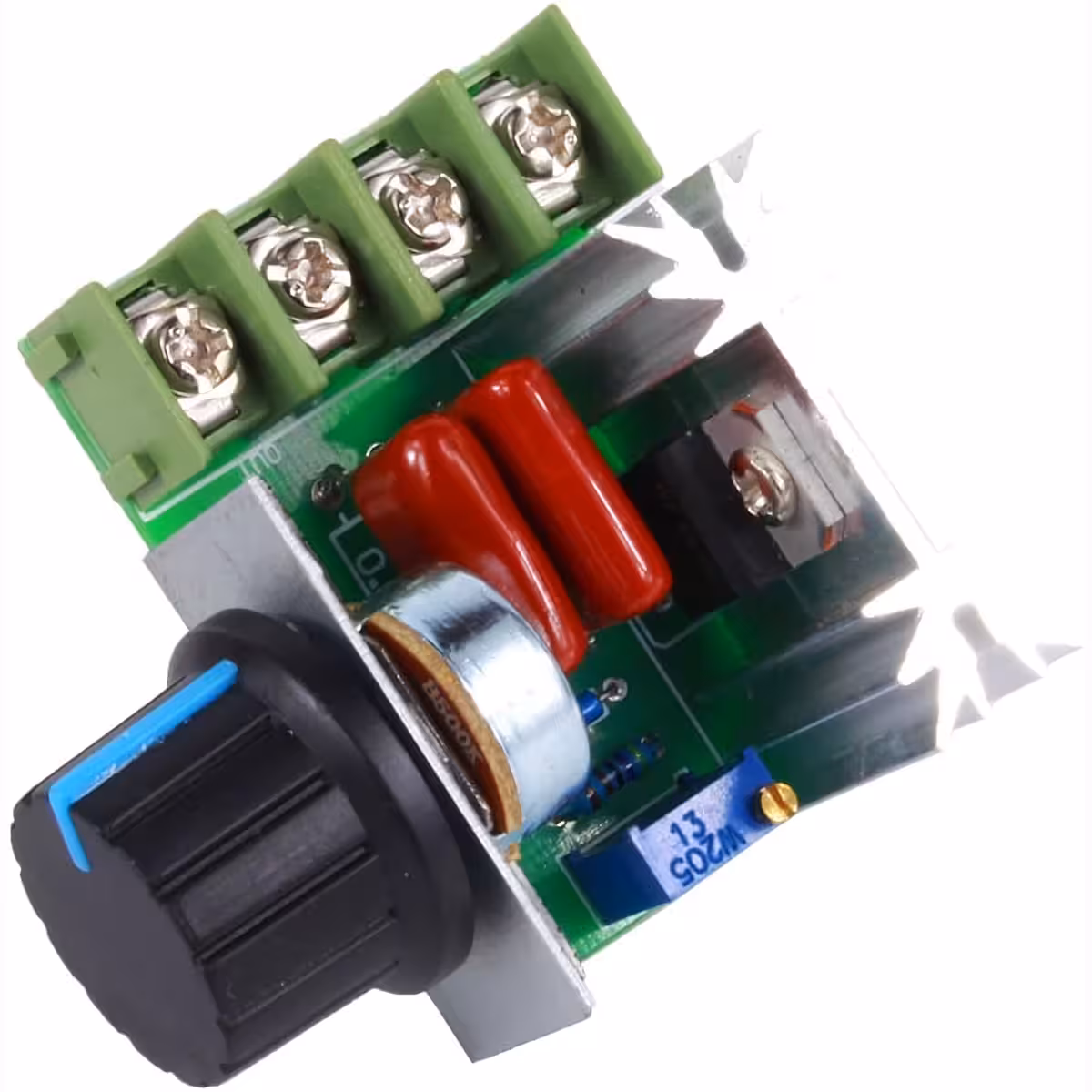

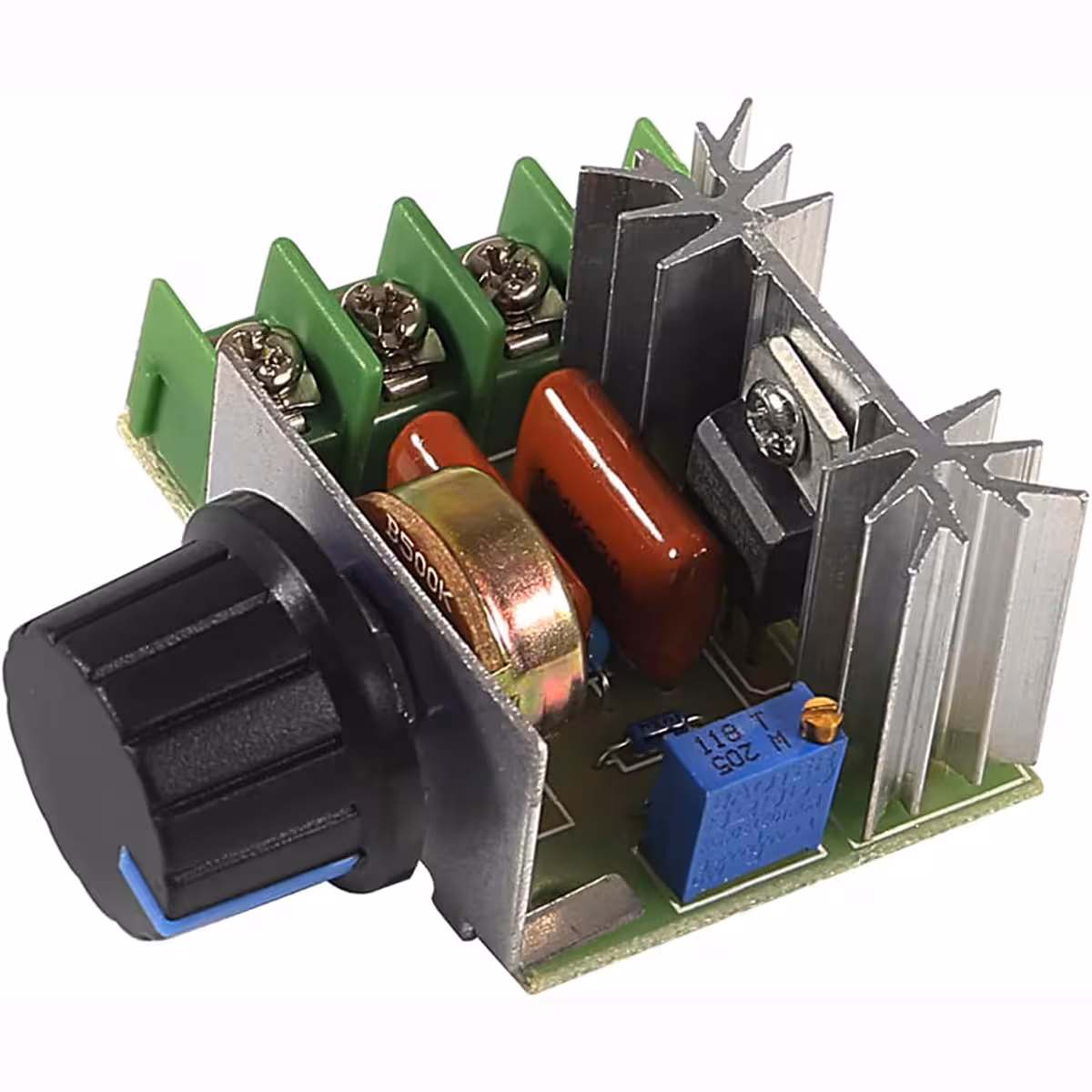

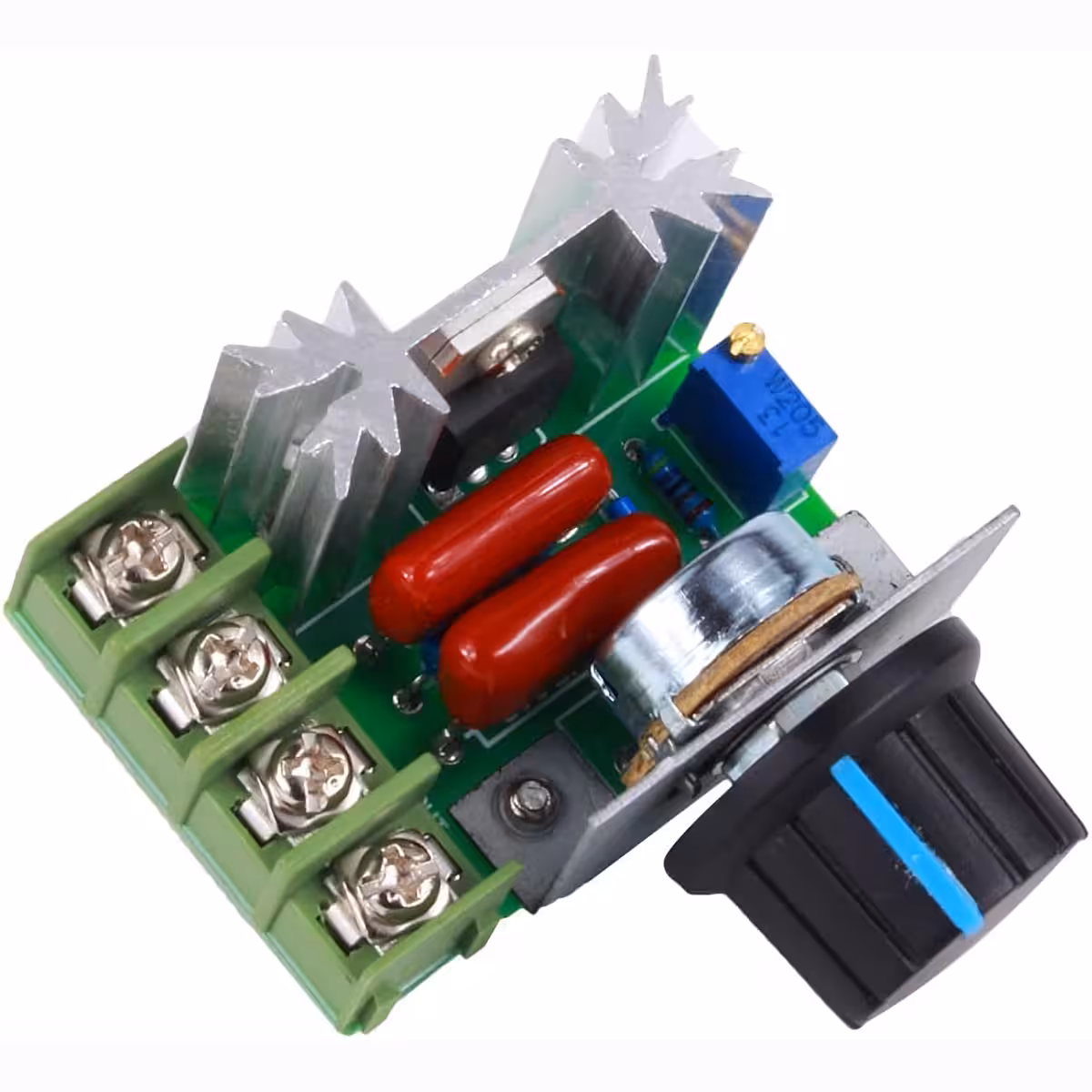

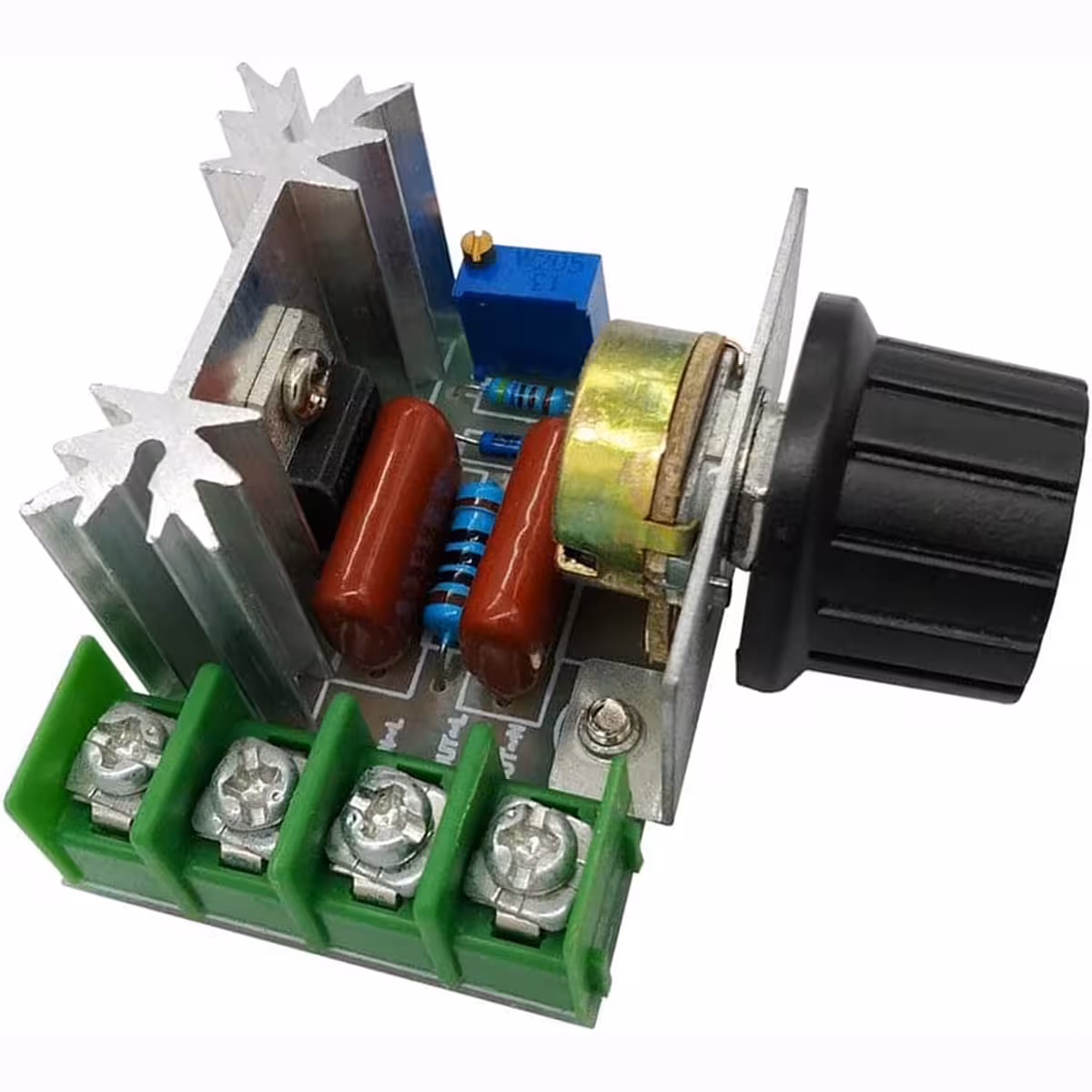

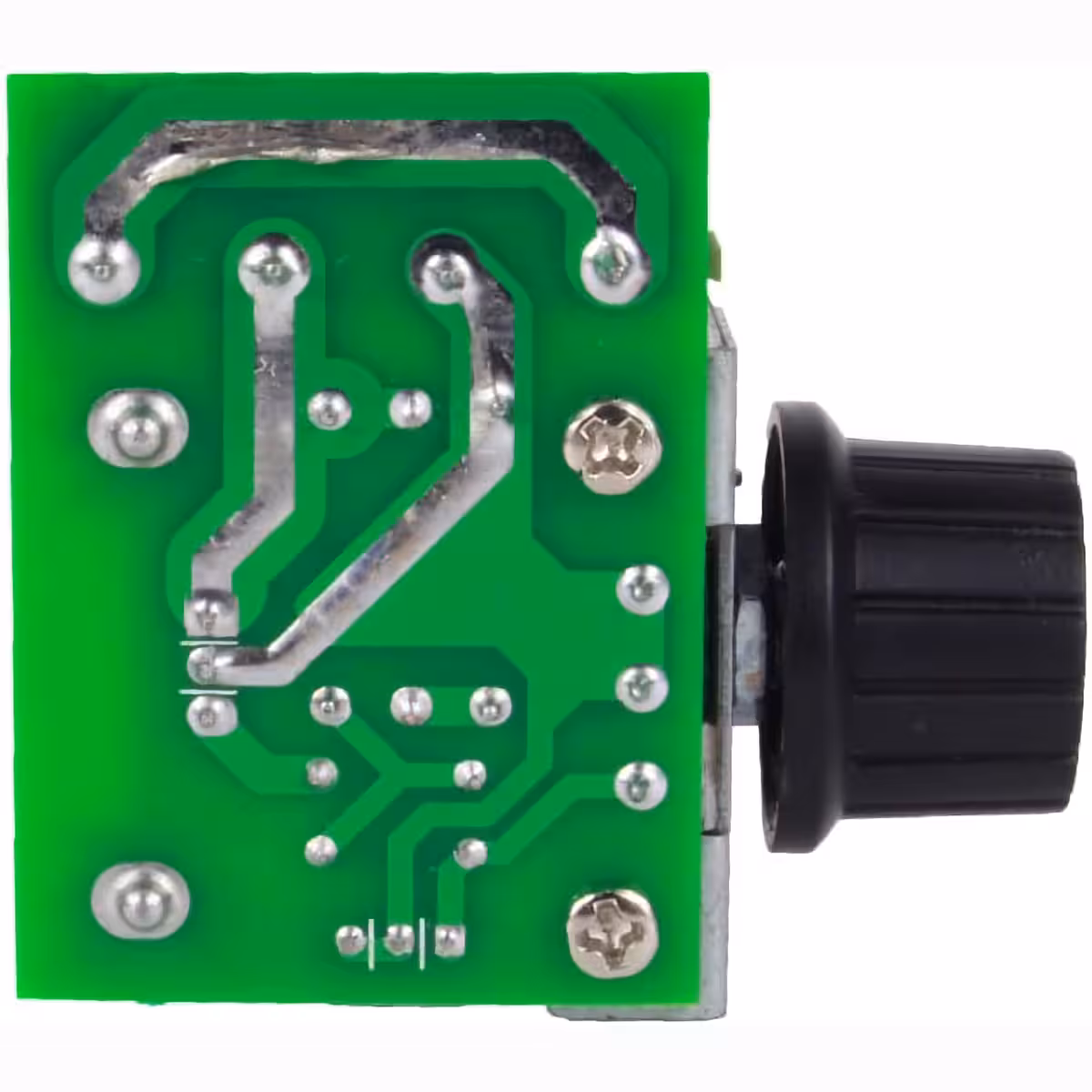

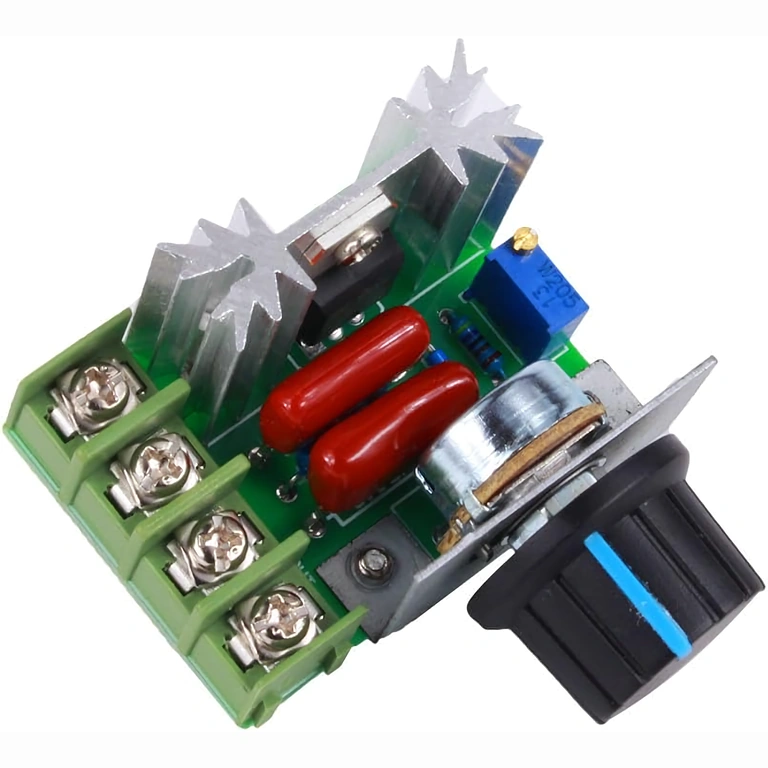

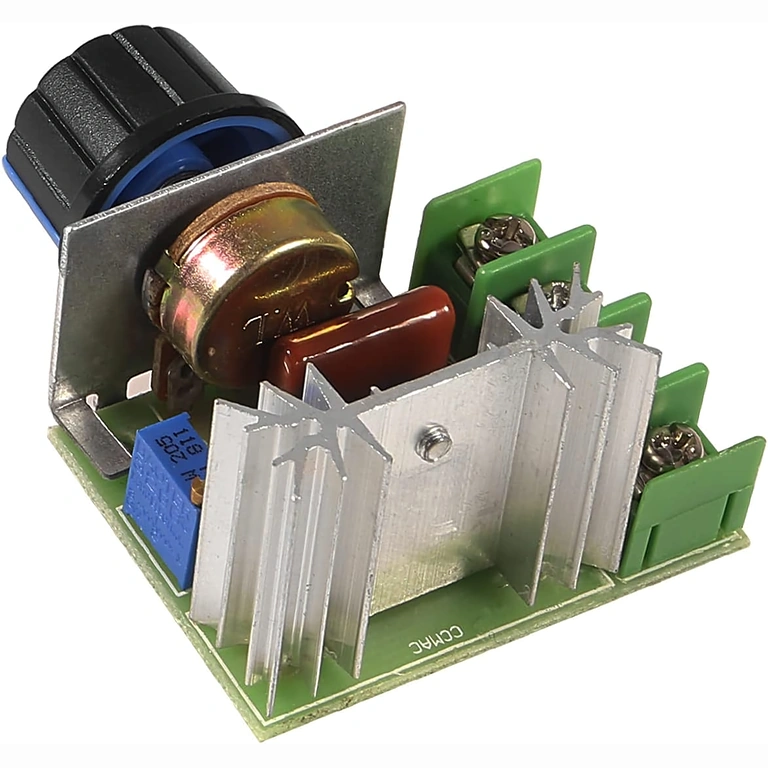

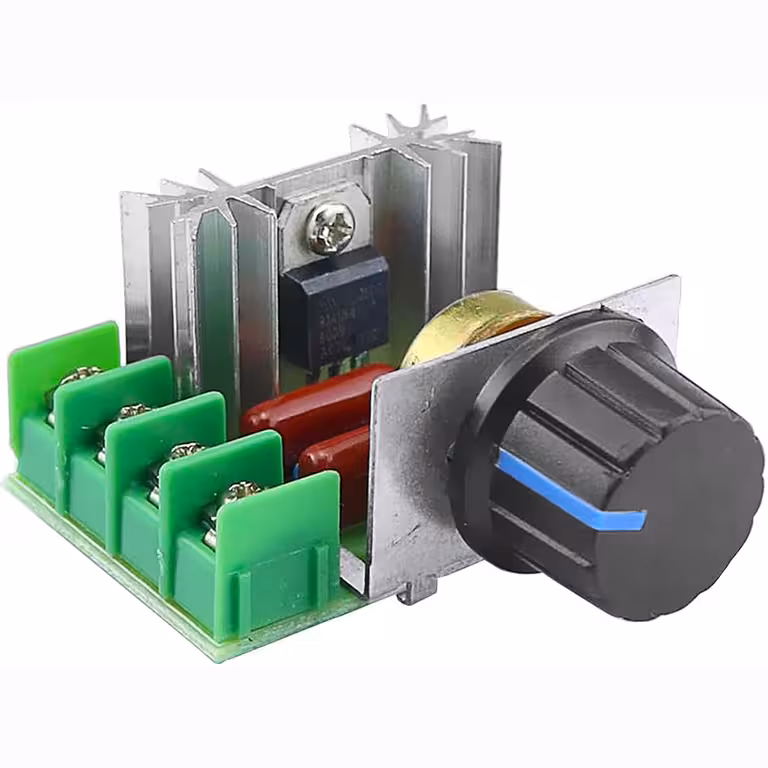

220V Spannungsregler 2000W — Drehzahl, Licht und Temperatur stufenlos steuern
Der Motor dreht zu schnell, die Lampe blendet oder die Heizleistung lässt sich nicht dosieren? Diese alltäglichen Herausforderungen in Werkstatt und Haushalt lösen Sie mit diesem 220V-Spannungsregler im Handumdrehen – ganz ohne komplizierte Umbauten an Ihrer Elektroinstallation.
Hinweis: Ausschließlich für ohmsche Lasten und Universal-/Induktionsmotoren an 220V Wechselstrom geeignet. Nicht kompatibel mit LED-Leuchtmitteln, Energiesparlampen (CFL) oder Gleichstrommotoren (DC).
Warum dieses Modell? (Ihre Vorteile):
- Stufenlose Regelung 50V–250V — Das Drehpotentiometer ermöglicht eine feinfühlige Steuerung ohne Sprünge: Die Drehzahl steigt sanft an, die Helligkeit lässt sich präzise dimmen.
- Bis zu 2000W Belastbarkeit — Ob Wasserpumpe, Industrieventilator, Elektroofen oder Heizwiderstand – steuern Sie verschiedenste Verbraucher mit einem einzigen Modul.
- Einfacher 4-Draht-Anschluss — 2 Eingangsleitungen für das Stromnetz, 2 Ausgangsleitungen zum Verbraucher. In 10 Minuten einsatzbereit, auch ohne Elektriker-Fachkenntnisse.
- Kompakte Bauweise (4,8 × 5,5 × 2,7 cm) — Passt in jedes DIY-Gehäuse oder jeden Schaltschrank, ohne wertvollen Platz zu beanspruchen.
- Integrierter Aluminium-Kühlkörper — Effiziente passive Kühlung bis 1700W; bei höheren Lasten sorgt ein kleiner Zusatzlüfter für eine lange Lebensdauer.
Details und Leistung
Das Herzstück des Moduls ist ein leistungsstarker TRIAC, der die Spannung mittels Phasenanschnittsteuerung reguliert. Dabei wird jede Halbwelle des Wechselstroms präzise angeschnitten, was eine gleichmäßige und stabile Leistungsabgabe ermöglicht. Das Ergebnis: Die Motordrehzahl lässt sich ruckelfrei anpassen und Glühlampen flackern nicht. Bei Lasten über 1700W empfiehlt sich eine zusätzliche aktive Kühlung durch einen kleinen Lüfter, um die Betriebstemperatur im sicheren Bereich zu halten und die Langlebigkeit der Komponenten zu maximieren.
| Parameter | Details |
|---|---|
| Eingangsspannung | AC 220V (50/60Hz) |
| Ausgangsspannungsbereich | 50V – 250V AC |
| Maximale Leistung | 2000W |
| Empfohlene Kühlung | Zusatzlüfter bei Lasten über 1700W |
| Regelverfahren | Phasenanschnittsteuerung (TRIAC) |
| Kompatible Lasten | Universal-/Induktionsmotoren, Glühlampen, Heizwiderstände, Lüfter, Pumpen |
| Inkompatible Lasten | LED-Lampen, CFL-Energiesparlampen, DC-Motoren |
| Abmessungen | 4,8 cm × 5,5 cm × 2,7 cm |

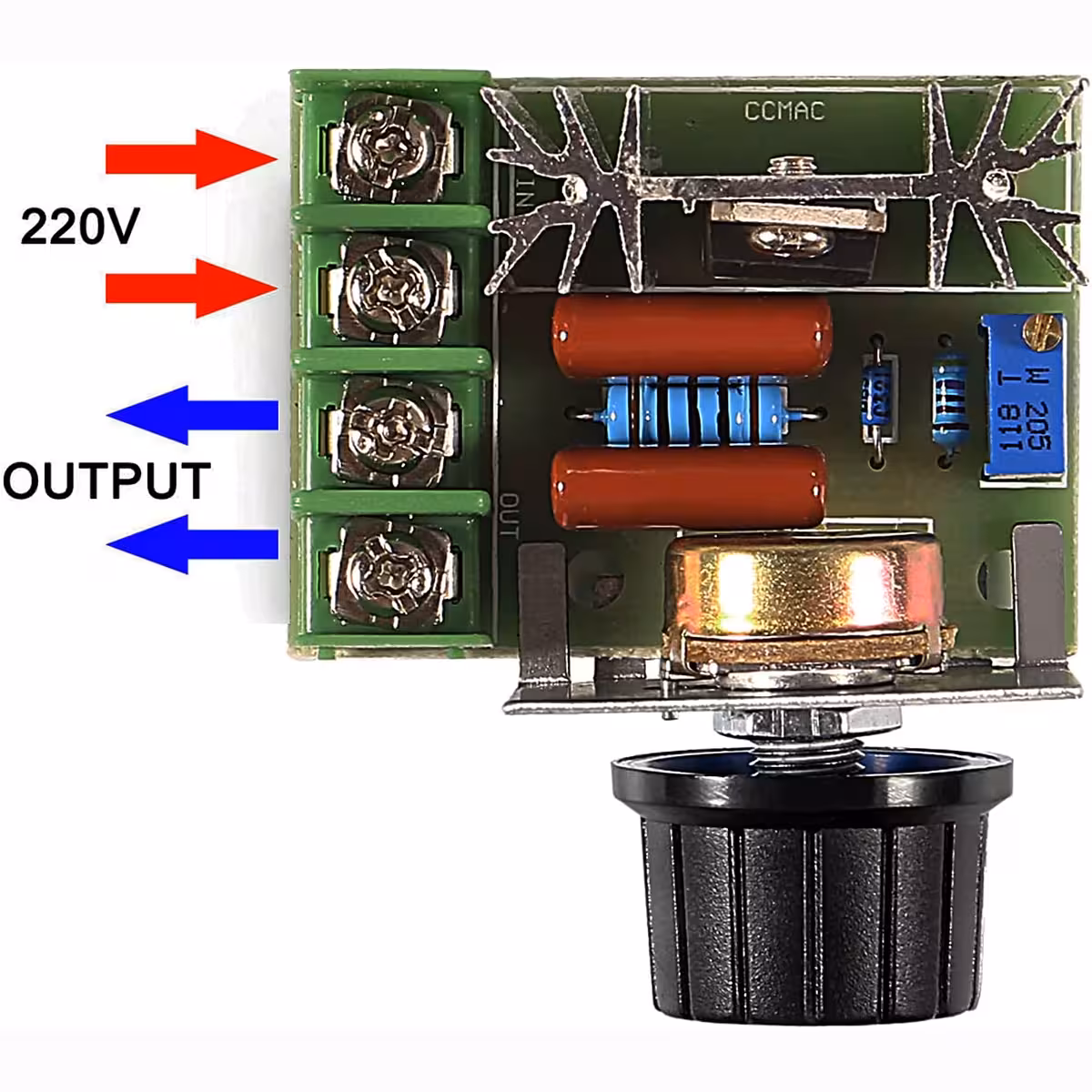

| Anschlüsse | 4 Drähte (2x Netzeingang, 2x Lastausgang) |
Anschluss und Inbetriebnahme
- Verbinden Sie die Phase (L) und den Neutralleiter (N) Ihres 220V-Netzes mit den Eingangsklemmen des Moduls.
- Schließen Sie die beiden Ausgangsleitungen an den gewünschten Verbraucher an (Motor, Ventilator, Glühlampe oder Heizwiderstand).
- Stellen Sie sicher, dass die Nennleistung des Verbrauchers 2000W nicht überschreitet, bevor Sie das Gerät einschalten.
- Drehen Sie das Potentiometer langsam, um die Spannung und damit die Drehzahl oder Intensität anzupassen.
- Bei Lasten über 1700W sollte ein Lüfter auf den Kühlkörper gerichtet werden.
- Installieren Sie das Modul in einem nicht brennbaren Gehäuse und vermeiden Sie den direkten Kontakt mit entflammbaren Materialien.
Lieferumfang
- 1× Spannungsregler-Modul 220V 2000W (Dimmer / Drehzahlregler)
Häufig gestellte Fragen
Kann ich diesen Regler für LED- oder Energiesparlampen verwenden?
Nein. Das Gerät ist ausschließlich für klassische Glühlampen und Halogenleuchtmittel geeignet. LED- und CFL-Lampen benötigen spezielle Dimmer; der Betrieb an diesem Modul kann zu Defekten führen.
Funktioniert das Modul mit jedem Elektromotor?
Es ist für Universalmotoren (mit Kohlebürsten) und einige einphasige Induktionsmotoren geeignet. Nicht kompatibel mit DC-Motoren oder Inverter-gesteuerten Motoren. Bitte prüfen Sie den Motortyp vor dem Anschluss.
Ist ein Lüfter zwingend erforderlich?
Bei Lasten unter 1700W reicht der integrierte Kühlkörper aus. Bei Dauerbetrieb oder Lasten zwischen 1700W und 2000W ist ein zusätzlicher Lüfter dringend empfohlen, um eine Überhitzung zu vermeiden.
Wie erkenne ich, ob das Modul korrekt angeschlossen ist?
Nach dem Anschluss sollte sich beim Drehen des Potentiometers die Drehzahl, Helligkeit oder Temperatur stufenlos verändern. Sollte das Gerät bei niedriger Einstellung nicht reagieren, erhöhen Sie den Wert langsam, bis der Verbraucher anläuft.
Kann ich damit einen Deckenventilator steuern?
Ja, sofern der Ventilator über einen Universal- oder einphasigen Induktionsmotor verfügt und die Leistung unter 2000W liegt. Die feine Justierung ermöglicht eine präzise Geschwindigkeitsregelung.
