MP3-Modul mit Bluetooth und FM-Radio – Verwandeln Sie Ihren klassischen Verstärker in ein modernes digitales Audiosystem
Sie besitzen einen hochwertigen Verstärker, dem jedoch moderne Funktionen wie Bluetooth oder USB-Anschlüsse fehlen? Ein Austausch ist nicht nötig. Dieses MP3-Modul mit Bluetooth, USB-Port, MicroSD-Kartenslot und FM-Radio lässt sich einfach in die Frontblende integrieren und erweitert Ihr System in weniger als 30 Minuten um alle gängigen digitalen Audioquellen.
Hinweis: Das Modul benötigt eine stabilisierte Spannungsversorgung zwischen 7V und 12V DC. Eine Überspannung kann das Gerät dauerhaft beschädigen. Wir empfehlen insbesondere bei der Installation in Fahrzeugen die Verwendung eines Spannungsreglers oder einer Zener-Diode als zusätzlichen Schutz.
Warum dieses Modell die richtige Wahl ist (Ihre Vorteile):

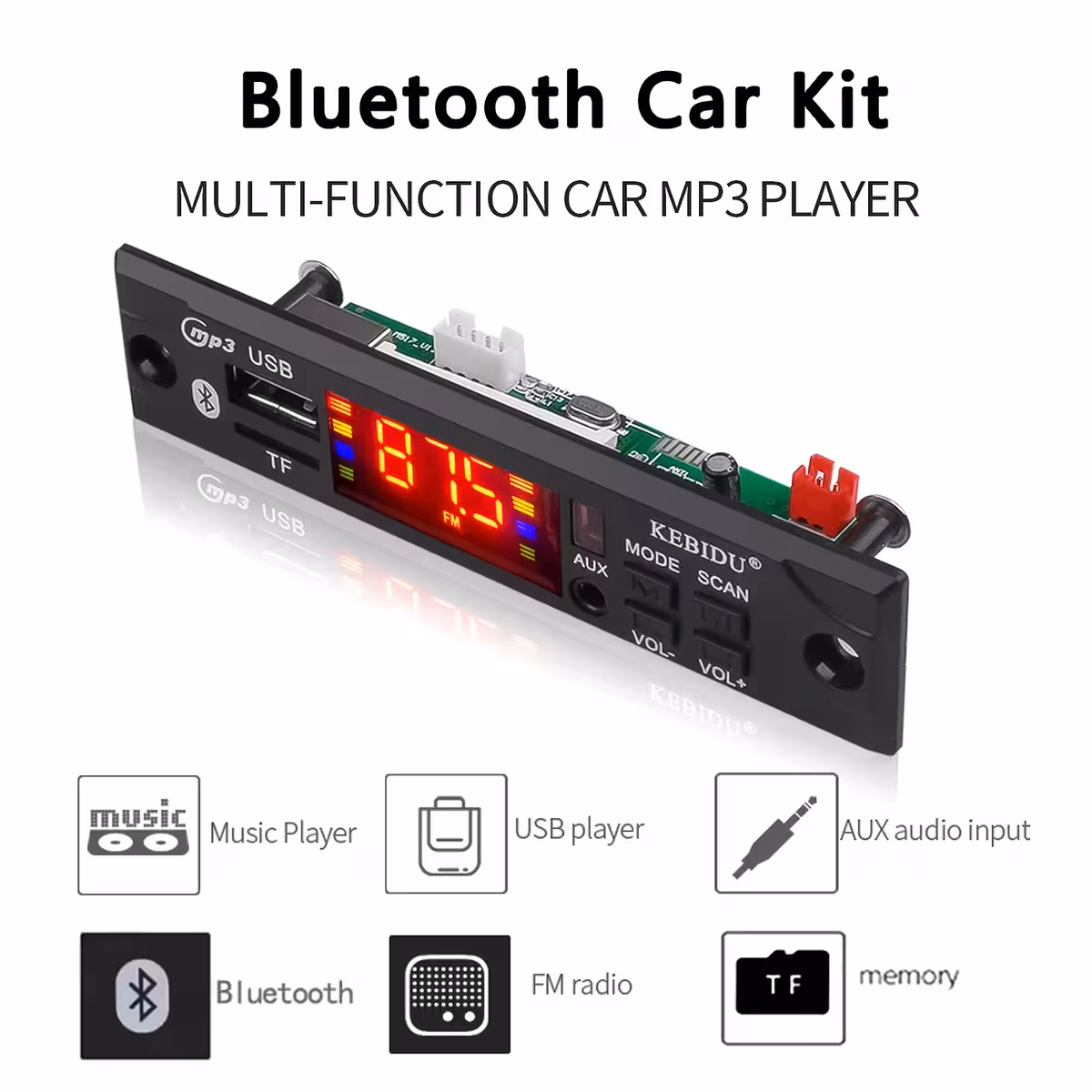

- 4 Audioquellen in einem Modul — Bluetooth, USB 2.0, MicroSD/TF-Karte und 3,5mm AUX-Eingang, bequem per Fernbedienung umschaltbar
- Integriertes FM-Radio mit konfigurierbarer Antenne — funktioniert sowohl in Metall- als auch in Kunststoffgehäusen ohne zusätzliches Zubehör

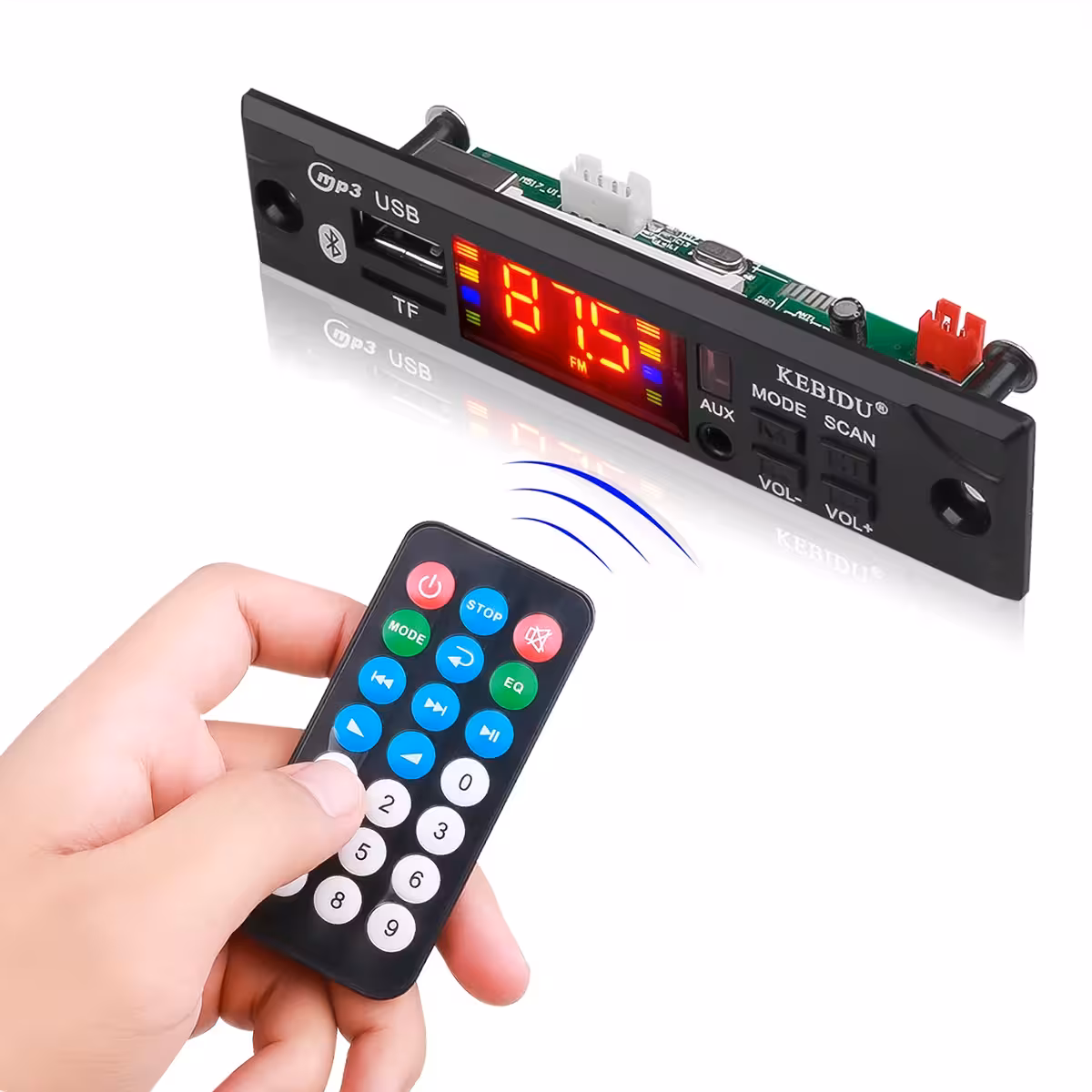

- Inklusive IR-Fernbedienung mit Batterie — Steuern Sie Lautstärke, Quellenwahl und Titelsprung komfortabel aus der Distanz
- Universelles Standardmaß — Frontblende 107 x 26 mm, Schraubabstand 96 mm; passend für die meisten Auto- und Hifi-Verstärker
- Geringer Stromverbrauch — nur 35mA im Stand-by, schont die Autobatterie bei ausgeschaltetem Audiosystem
- Vielseitig einsetzbar — dank externer 7–12V DC Stromversorgung auch als eigenständiges Audiogerät nutzbar
Details und Leistung

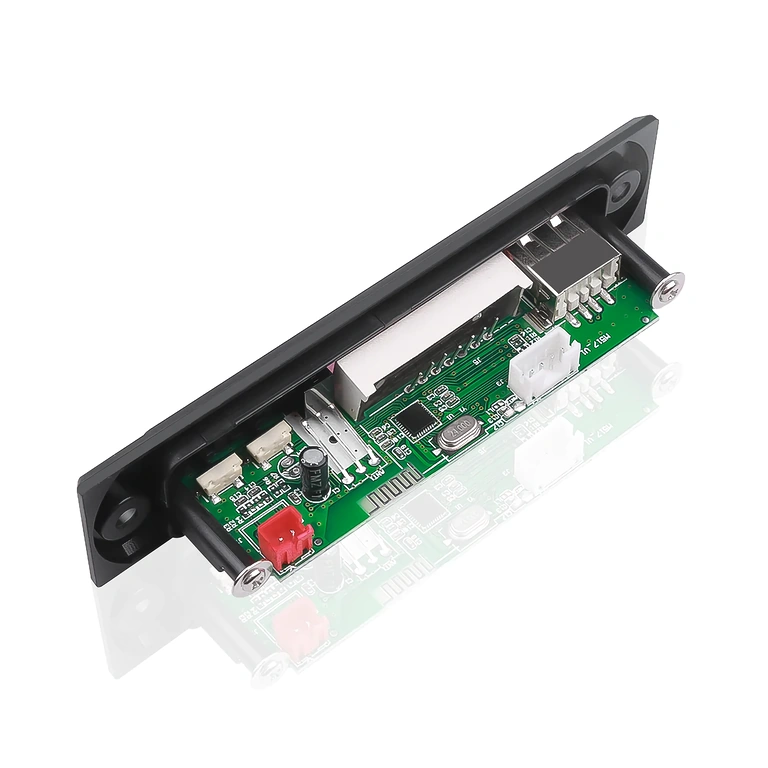

Das Herzstück des Moduls ist ein dedizierter MP3-Decoder, der die Wiedergabe nach dem Einschalten automatisch startet. Der Audioausgang von 0,3 Vpp an den OL- und OR-Kanälen ist perfekt auf die Vorverstärkerstufen gängiger Verstärker abgestimmt und sorgt für eine verzerrungsfreie Übertragung. Die Bluetooth-Verbindung lässt sich schnell mit jedem Smartphone oder Tablet herstellen, und der ANT-Draht (rot) lässt sich je nach Gehäusebeschaffenheit für einen optimalen FM-Empfang flexibel verlegen.
| Parameter | Wert / Detail |
|---|---|
| Betriebsspannung | 7V – 12V DC stabilisiert |
| Stromverbrauch | 35mA (Stand-by) / bis zu 100mA (SD/USB aktiv) |
| Audio-Ausgangsspannung | 0,3 Vpp |
| Konnektivität | Bluetooth, USB 2.0, MicroSD/TF, 3,5mm AUX-Klinke |
| FM-Radio | Integriert, konfigurierbare Antenne |
| Fernbedienung | IR (Infrarot), CR2032 Batterie inklusive |
| Maße Frontblende | 107 x 26 mm |
| Einbautiefe | 26 mm |
| Schraubabstand | 96 mm |
| Unterstützte Audioformate | MP3 (via USB, MicroSD) |
| Empfohlene Einsatzbereiche | KFZ-Audio, Hifi-Verstärker, klassische Audiosysteme |
Installations- und Bedienungshinweise

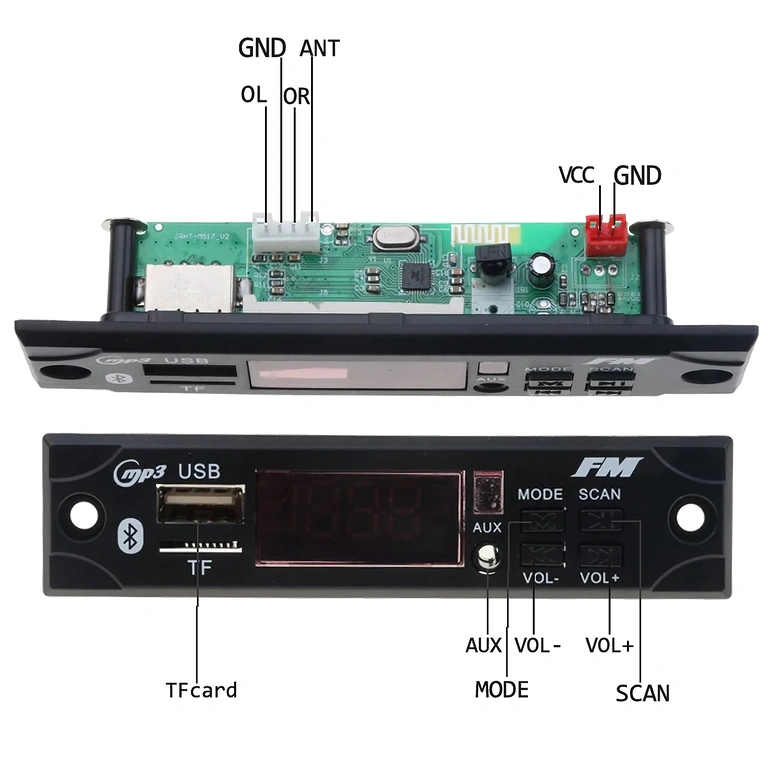

- Verbinden Sie das positive Kabel (rot) mit einer stabilisierten 7V bis 12V DC Stromquelle.
- Schließen Sie das GND-Kabel an die Signalmasse des Verstärkers an – vermeiden Sie den direkten Anschluss an das Metallgehäuse, um Brummschleifen zu verhindern.
- Verbinden Sie die OL- und OR-Ausgänge mit den entsprechenden Audio-Eingängen (Left/Right) Ihres Verstärkers.
- Für den FM-Radioempfang: Verlegen Sie den ANT-Draht (rot) bei Kunststoffgehäusen frei oder kleben Sie ihn bei Metallgehäusen an die Innenseite.
- Stecken Sie einen USB-Stick oder eine MicroSD-Karte mit MP3-Dateien ein – die Wiedergabe startet automatisch.

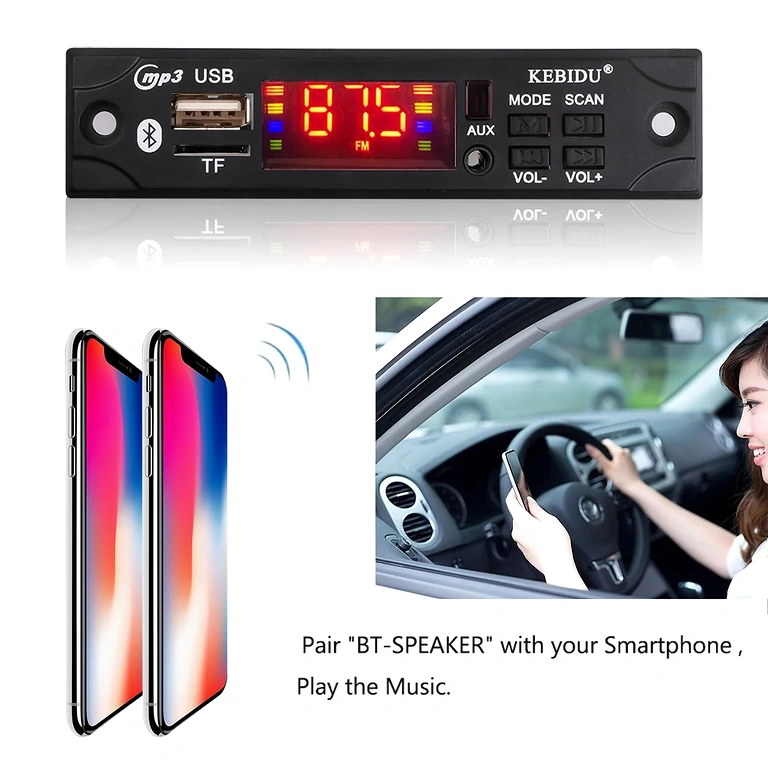

- Aktivieren Sie Bluetooth an Ihrem Smartphone oder Tablet und koppeln Sie das Gerät mit dem Modul.
- Nutzen Sie die IR-Fernbedienung für die Quellenwahl (BT / USB / SD / FM / AUX), Lautstärkeregelung und Navigation.

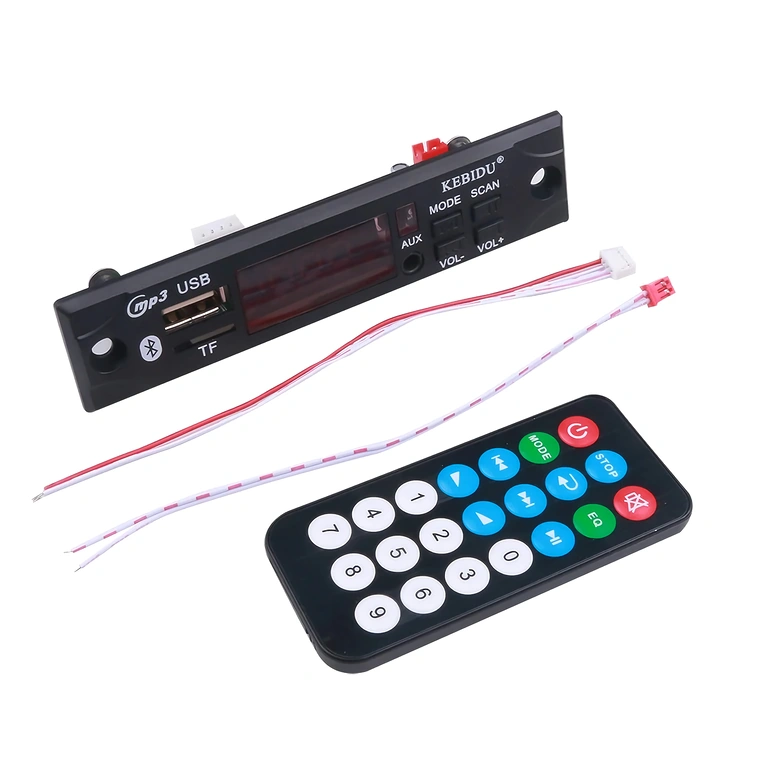

Lieferumfang
- 1x MP3-Modul mit Bluetooth, USB, MicroSD, FM und AUX
- 1x IR-Fernbedienung inkl. CR2032 Batterie
- 2x Anschlusskabel-Sets (Stromversorgung + Audiosignal)
Häufig gestellte Fragen
Kann ich das Modul direkt an die Autobatterie (12V) anschließen?
Ja, aber die Spannung muss stabilisiert sein. Da die Bordspannung beim Motorstart schwanken kann, empfehlen wir einen Spannungsregler oder eine Zener-Diode zum Schutz der Elektronik.
Ist das Modul nur für Autos geeignet?
Nein, das Modul ist universell einsetzbar. Jeder Verstärker mit analogem L/R-Eingang ist kompatibel – egal ob im Auto, in der Hifi-Anlage oder als eigenständiges Gerät mit externem Netzteil.
Welche Audioformate werden unterstützt?
Das Modul unterstützt das MP3-Format von USB-Sticks oder MicroSD/TF-Karten. Die Dateien sollten sich für eine automatische Erkennung im Hauptverzeichnis befinden.
Warum sollte GND nicht direkt am Gehäuse angeschlossen werden?
Das Modul arbeitet mit Kleinsignalen (0,3 Vpp). Eine Masseverbindung zum Gehäuse kann zu Brummschleifen und störenden Hintergrundgeräuschen führen. Nutzen Sie daher den Massepunkt des Verstärkers oder der Stromquelle.
Funktioniert die Fernbedienung über Bluetooth?
Nein, die Fernbedienung arbeitet per Infrarot (IR). Für eine einwandfreie Funktion ist eine direkte Sichtverbindung zum Modul erforderlich (Reichweite ca. 5–6 Meter).
