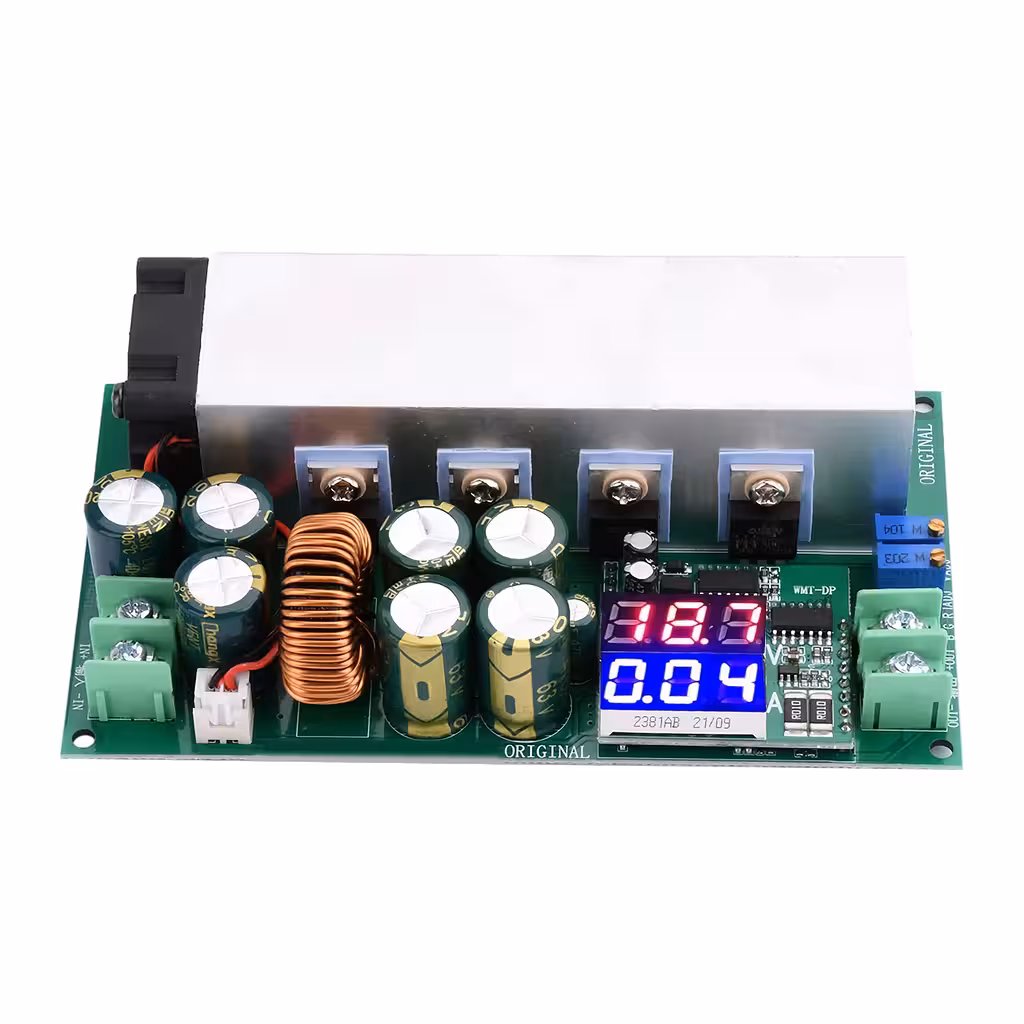

600W DC Step-Down Modul 12-80V – Präzise CV/CC-Regelung mit hoher Effizienz
Sie müssen eine Eingangsspannung von 24V, 48V oder bis zu 80V präzise auf den Bedarf Ihrer Anwendung herunterregeln? Dieses einstellbare 600W Step-Down Modul bietet Ihnen volle Kontrolle über Ausgangsspannung und Stromstärke – direkt steuerbar über zwei Potentiometer und in Echtzeit auf dem digitalen Display ablesbar.
Hinweis: Die maximale Ausgangsspannung entspricht der Eingangsspannung × 0,8 (Beispiel: Bei 60V Eingang liegt die maximale Ausgangsspannung bei 48V). Das Modul ist nicht für 72V-Akkus geeignet. Beim Einsatz als Batterieladegerät wird der Einbau einer Diode empfohlen, um Rückströme zu verhindern.
Warum dieses Step-Down Modul die richtige Wahl ist:
- Unabhängige CV/CC-Regelung — Spannung (2,5V–50V) und Strom (0–20A) lassen sich separat einstellen, ideal für Lasten mit spezifischen Anlauf- oder Ladeanforderungen.

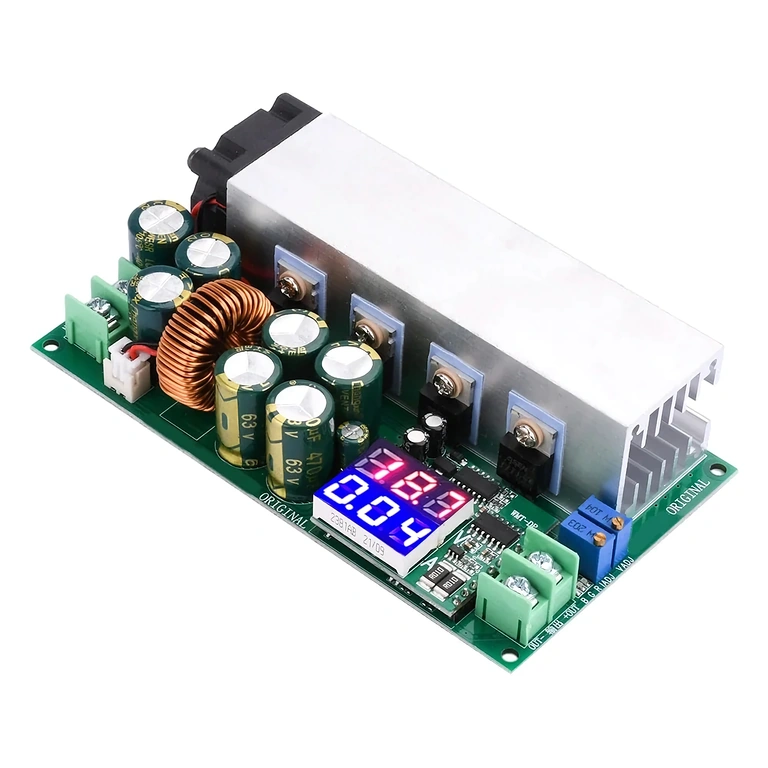

- Dual-Digitalanzeige — Überwachen Sie Spannung und Stromstärke direkt am Modul, ohne ein zusätzliches Multimeter zu benötigen.
- Hoher Wirkungsgrad ≥93% — Bei 600W Leistung entstehen deutlich weniger Wärmeverluste als bei herkömmlichen Konvertern.
- Automatischer Überstromschutz (25A) — Das Modul begrenzt den Strom automatisch, bevor kritische Werte erreicht werden.
- Verpolungsschutz — Schützt das Modul bei versehentlich falsch angeschlossenen Polen.
- Großer Temperaturbereich (-40°C bis +85°C) — Zuverlässiger Betrieb auch in anspruchsvollen Umgebungen.
- Kompaktes Design: 125×70×32mm — Passt problemlos in nahezu jedes Gehäuse.
Leistung und Funktionsweise

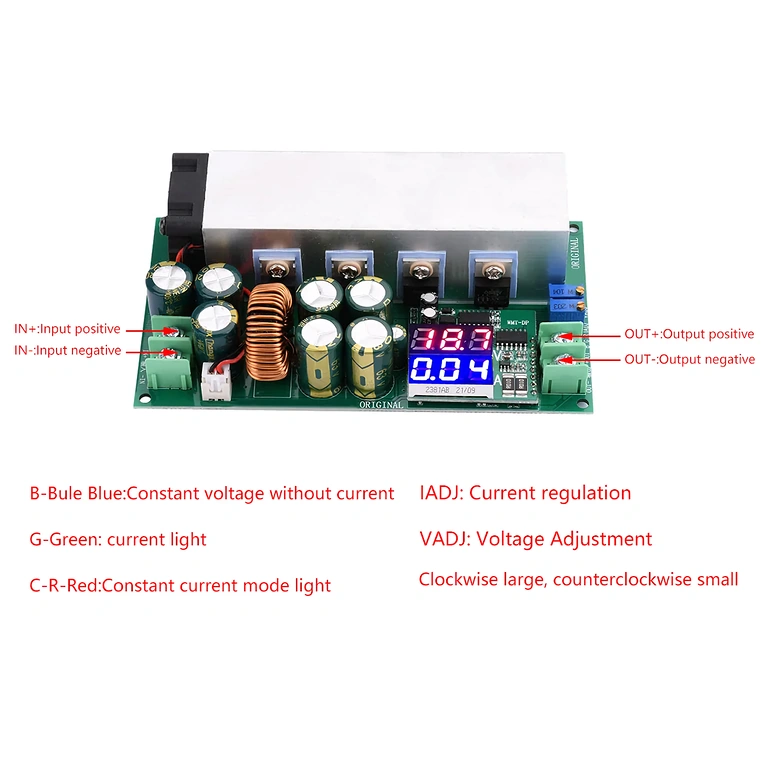

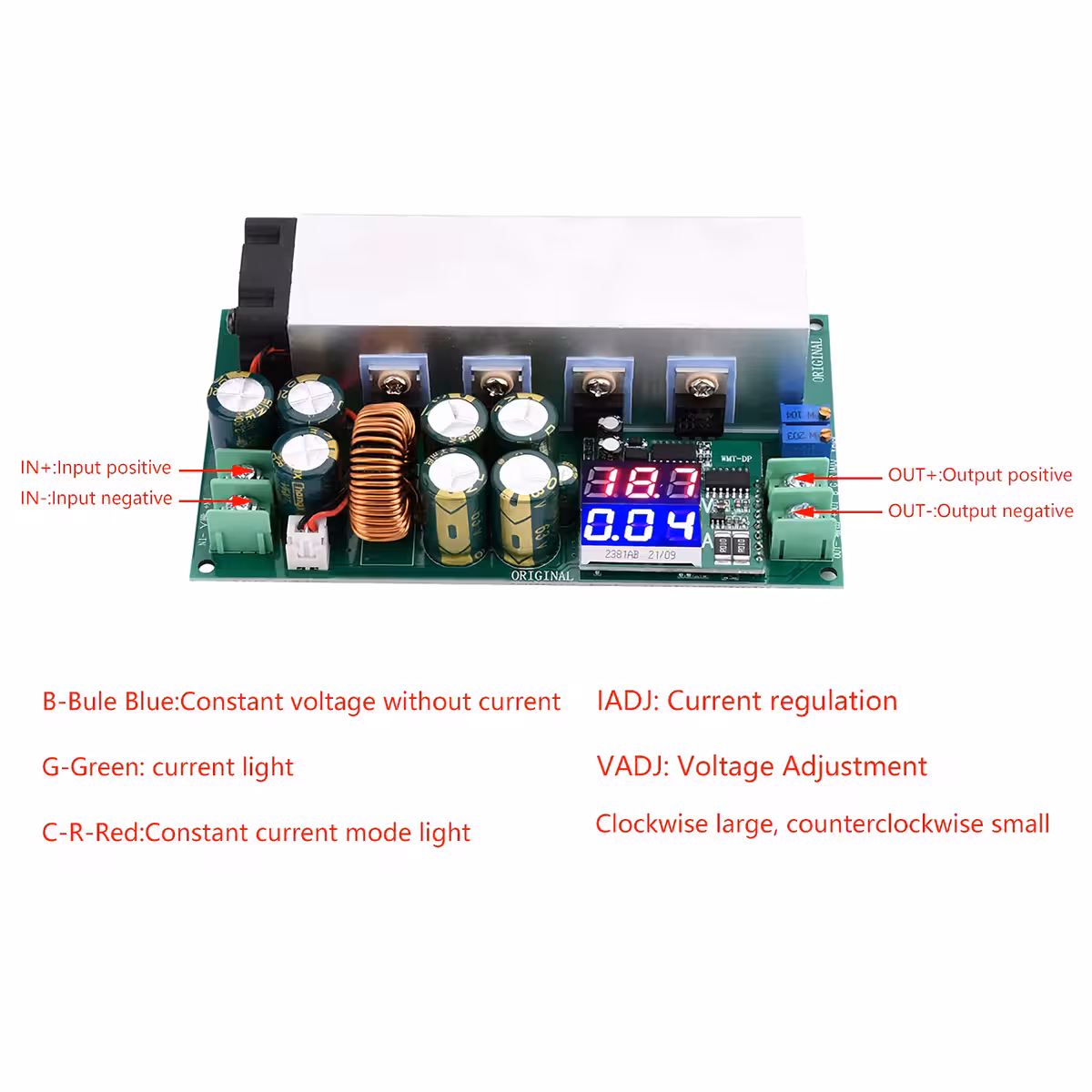

Der Konverter arbeitet mit einer hochfrequenten Buck-Topologie (Step-Down), die eine stabile Ausgangsspannung auch bei Lastschwankungen garantiert. Über VADJ regeln Sie die Spannung, während IADJ die Strombegrenzung festlegt. Drei LED-Anzeigen geben Ihnen sofortiges Feedback über den Betriebsstatus: Blau (CV ohne Last), Grün (Strom aktiv) und Rot (CC-Modus aktiv).
| Parameter | Details |
|---|---|
| Eingangsspannung | DC 12V – 80V (nicht kompatibel mit 72V-Akkus) |
| Ausgangsspannung | 2,5V – 50V einstellbar (max = Vin × 0,8) |
| Max. Ausgangsstrom | 20A (automatischer Schutz bei 25A) |
| Maximale Leistung | 600W |
| Wirkungsgrad | ≥ 93% |
| Anzeige | Digital – gleichzeitige Anzeige von V und A |
| Betriebsmodi | CV (Konstantspannung) / CC (Konstantstrom) |
| Schutzfunktionen | Überstrom (25A), Verpolungsschutz |
| Betriebstemperatur | -40°C – +85°C |
| Lagertemperatur | -20°C – +50°C |
| Relative Luftfeuchtigkeit | 65% ± 20% |

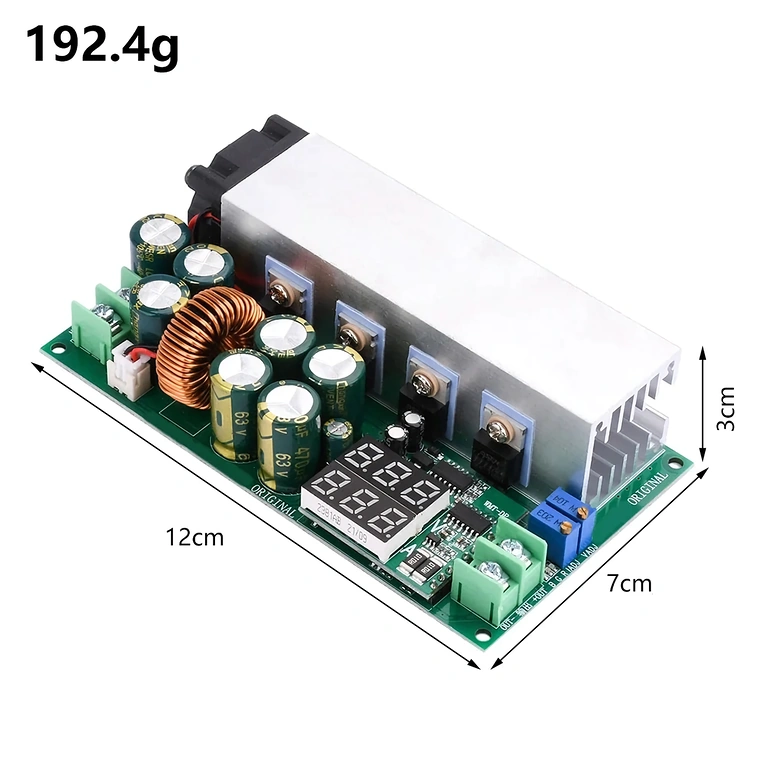

| Abmessungen | 125mm × 70mm × 32mm |
Anwendung und Inbetriebnahme

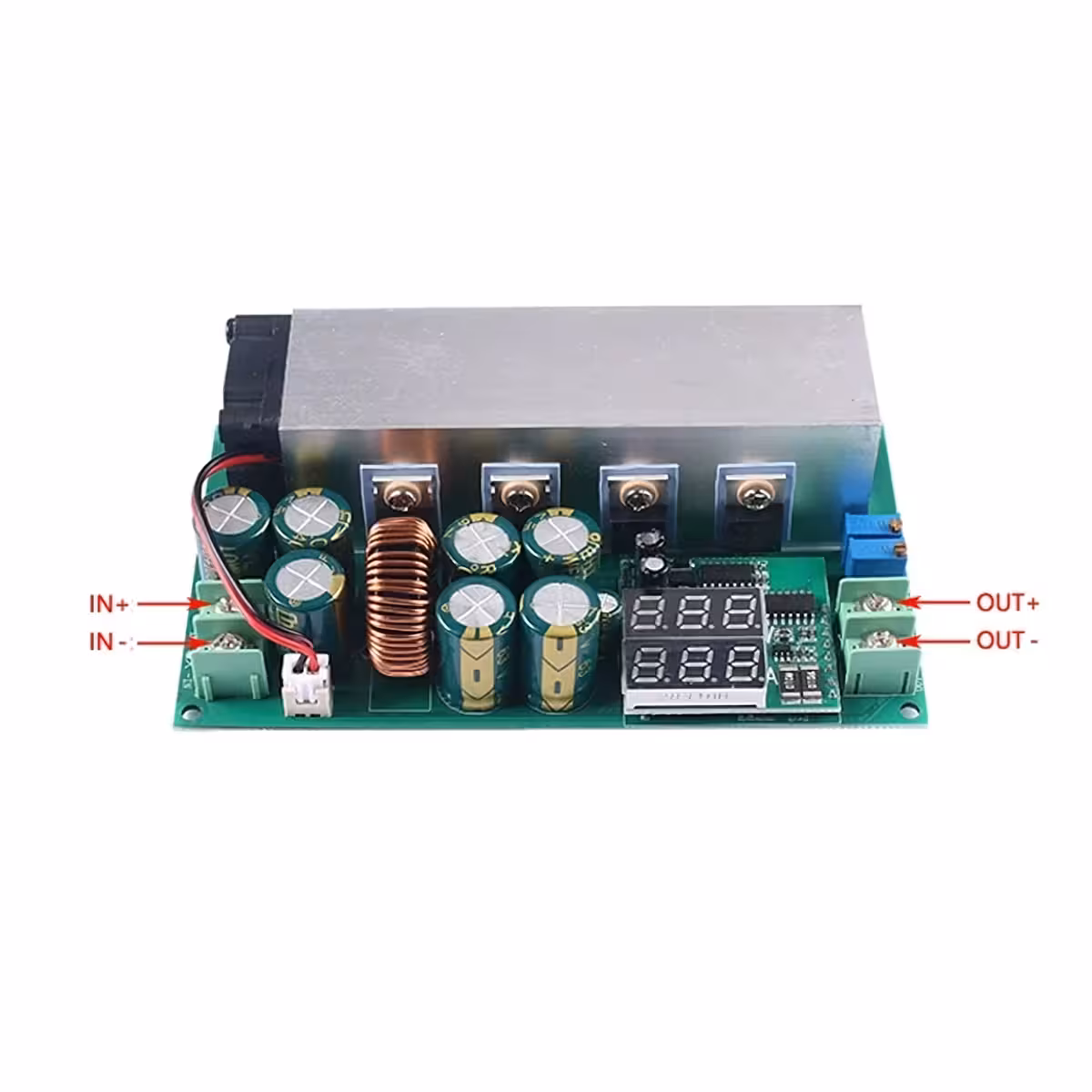

- Stromquelle anschließen: Verbinden Sie Ihre Spannungsquelle (DC 12V–80V) mit den IN+ und IN- Anschlüssen unter Beachtung der Polarität.
- Verbraucher anschließen: Verbinden Sie Ihre Last mit den OUT+ und OUT- Anschlüssen.
- Spannung einstellen: Nutzen Sie das Potentiometer VADJ (im Uhrzeigersinn erhöhen, gegen den Uhrzeigersinn verringern).
- Strombegrenzung einstellen: Nutzen Sie das Potentiometer IADJ, um den maximal zulässigen Strom festzulegen.
- LED-Status beachten: Blau = CV-Modus (Leerlauf); Grün = Stromfluss aktiv; Rot = CC-Modus (Strombegrenzung aktiv).
- Batterieladung: Bitte installieren Sie zwingend eine Diode am Ausgang, um Rückströme in das Modul zu unterbinden.
Lieferumfang
- 1× DC Step-Down Modul 12-80V 20A 600W mit Digitalanzeige
Häufig gestellte Fragen
Kann ich einen 72V-Akku als Eingangsquelle nutzen?
Nein. Ein 72V-Akku kann Spannungsspitzen erzeugen, die die Sicherheitsgrenze des Moduls überschreiten. Der zulässige Bereich liegt strikt zwischen 12V und 80V.
Wie hoch ist die maximale Ausgangsspannung bei 60V Eingang?
Die maximale Ausgangsspannung beträgt 48V. Die Formel lautet: Eingangsspannung × 0,8.
Ist das Modul zum Laden von Li-Ion oder LiPo-Akkus geeignet?
Ja, der CC-Modus (Konstantstrom) ist ideal für den Ladevorgang. Achten Sie jedoch zwingend auf eine Diode am Ausgang, um das Modul vor Rückströmen zu schützen.
Wird bei Volllast eine zusätzliche Kühlung benötigt?
Bei Lasten über 400–450W empfehlen wir den Einsatz eines Kühlkörpers oder Lüfters, um die Lebensdauer der Komponenten zu maximieren. Bei 600W Dauerlast ist eine aktive Kühlung erforderlich.
