BMS 4S 40A mit aktivem Balancing – umfassender Schutz für Ihre 14,8V Li-Ion 18650 Akkupacks
Verliert Ihr Akku vorzeitig an Leistung? Meist liegt das nicht an den Zellen selbst, sondern an einer fehlenden oder unzureichenden Spannungsangleichung. Unser 4S 40A BMS-Modul überwacht jede Zelle einzeln und verteilt die Energie automatisch – für eine optimale Lebensdauer ohne Ihr Zutun.
Hinweis: Ausschließlich für 4S Li-Ion-Konfigurationen (14,8V Nennspannung) geeignet. Nicht kompatibel mit LiFePO4- oder NiMH-Zellen.
Warum dieses Modell? Ihre Vorteile auf einen Blick:
- Aktives Zell-Balancing — Bei Spannungsunterschieden von über 0,1V wird der Strom effizient umgeleitet, statt als Wärme verloren zu gehen. Alle Zellen erreichen präzise 4,2V ± 0,03V.
- 40A Dauerlast, 70A Spitzenlast — Ideal für leistungsstarke Motoren in Akkuschraubern, Drohnen oder Saugrobotern, ohne bei Lastspitzen vorzeitig abzuschalten.
- 10 Hochleistungs-MOSFETs — Geringerer Innenwiderstand und deutlich verbesserte Wärmeableitung im Vergleich zu Standardmodulen mit nur 6 MOSFETs.
- Sofortiger Kurzschlussschutz — Die MOSFETs reagieren in Mikrosekunden, um die Zellen zu schützen. Nach Behebung des Fehlers setzt sich das Modul automatisch zurück.
- Kompaktes Design: 60 × 45 × 3,4 mm — Passt problemlos in jedes DIY-Gehäuse oder bestehende Akkupacks.
Technische Details und Leistung
Jede Zelle wird durch einen dedizierten Controller überwacht. Sobald eine Zelle schneller lädt als die anderen, wird ein Ausgleichsstrom von 100 mA bei 4,2V über den Balancer-Widerstand umgeleitet. Beim Entladen verhindert das Modul zuverlässig, dass eine Zelle unter die kritische Grenze von 3,2V ± 0,1V fällt, bei der die Li-Ion-Chemie dauerhaft geschädigt würde. Der maximal zulässige Ladestrom beträgt 20A bei einer Eingangsspannung zwischen 16,8V und 18,1V DC.
| Parameter | Wert / Detail |
|---|---|
| Eingangsspannung (Laden) | 16,8V – 18,1V DC |
| Max. Ladestrom | 20A (Dauerlast) |
| Max. Entladestrom | 40A (Dauerlast), 70A (Spitzenlast) |
| Max. Zellspannung | 4,2V ± 0,03V |
| Min. Zellspannung | 3,2V ± 0,1V |
| Anzahl MOSFETs | 10 |
| Balancing-Strom | 100 mA bei 4,2V |
| Integrierte Schutzfunktionen | Überladung, Tiefentladung, Kurzschluss, Überstrom, Balancing |
| Abmessungen | 60 × 45 × 3,4 mm |
| Kompatibilität | 4S Li-Ion 18650 (14,8V Nennspannung) |
Lieferumfang
- 1× BMS 4S 40A Modul mit aktivem Balancing
Häufig gestellte Fragen
Kann ich dieses BMS mit LiFePO4-Zellen verwenden?
Nein. Dieses Modul ist speziell auf Li-Ion-Chemie mit einer Ladeschlussspannung von 4,2V pro Zelle kalibriert. LiFePO4-Zellen benötigen aufgrund ihrer anderen Spannungskurve (max. 3,6V) ein spezielles BMS, da sonst Brand- oder Zerstörungsgefahr besteht.
Welches Ladegerät wird benötigt?
Verwenden Sie ein CC/CV-Ladegerät mit exakt 16,8V Ausgangsspannung und bis zu 20A Stromstärke. Standard-Ladegeräte für 4S Li-Ion-Akkupacks mit 16,8V sind direkt kompatibel.
Ist das Modul für Akkuschrauber oder Drohnen geeignet?
Ja, absolut. Die Belastbarkeit von 40A (Dauer) und 70A (Spitze) deckt die hohen Anlaufströme von Elektrowerkzeugen und Drohnenmotoren problemlos ab, ohne dass das BMS in den Schutzmodus schaltet.
Was passiert bei einem Kurzschluss?
Die MOSFETs unterbrechen den Stromkreis sofort, um die Zellen zu schützen. Sobald der Kurzschluss beseitigt und der Akku kurz vom Verbraucher getrennt wurde, nimmt das Modul den Betrieb automatisch wieder auf – eine manuelle Rückstellung ist nicht erforderlich.

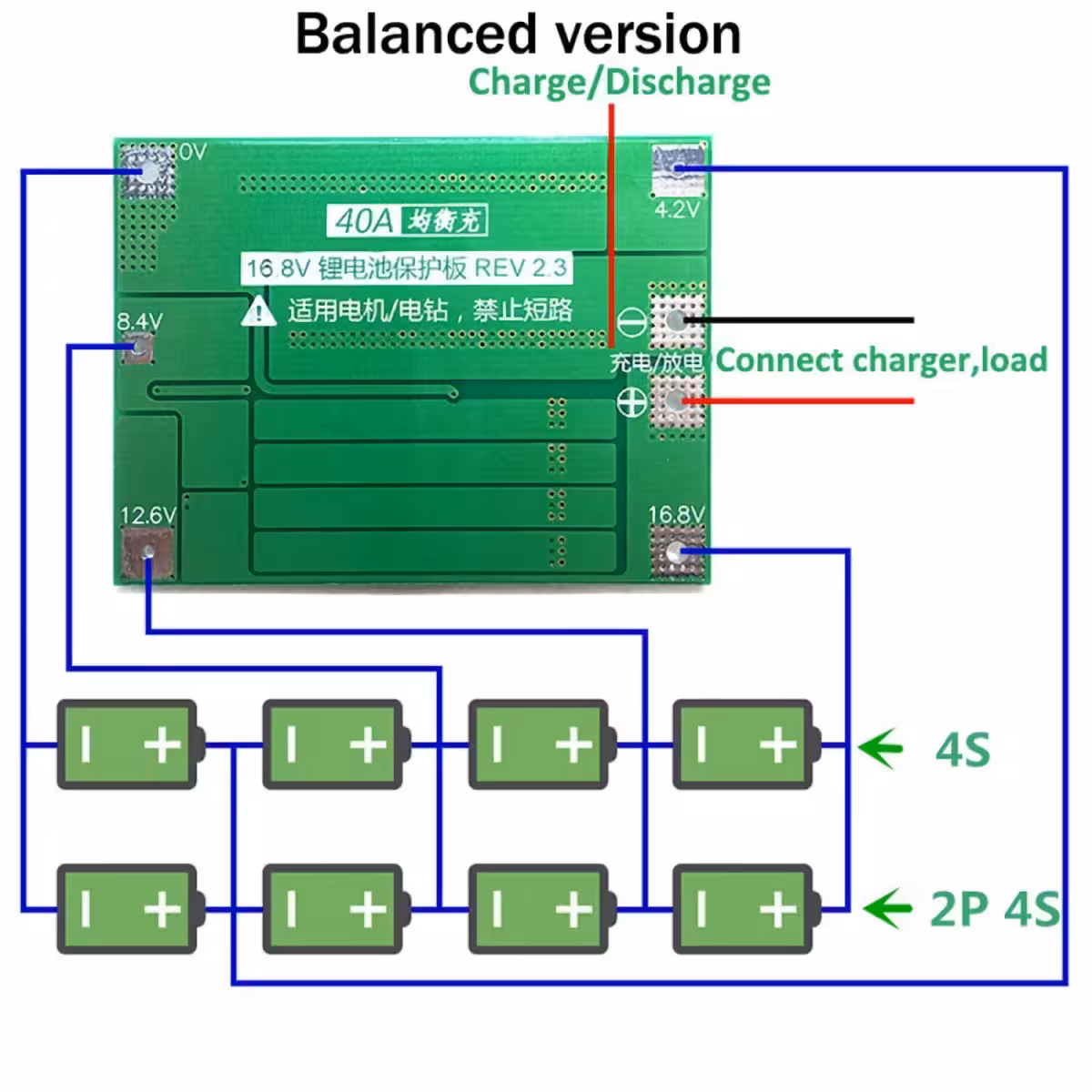

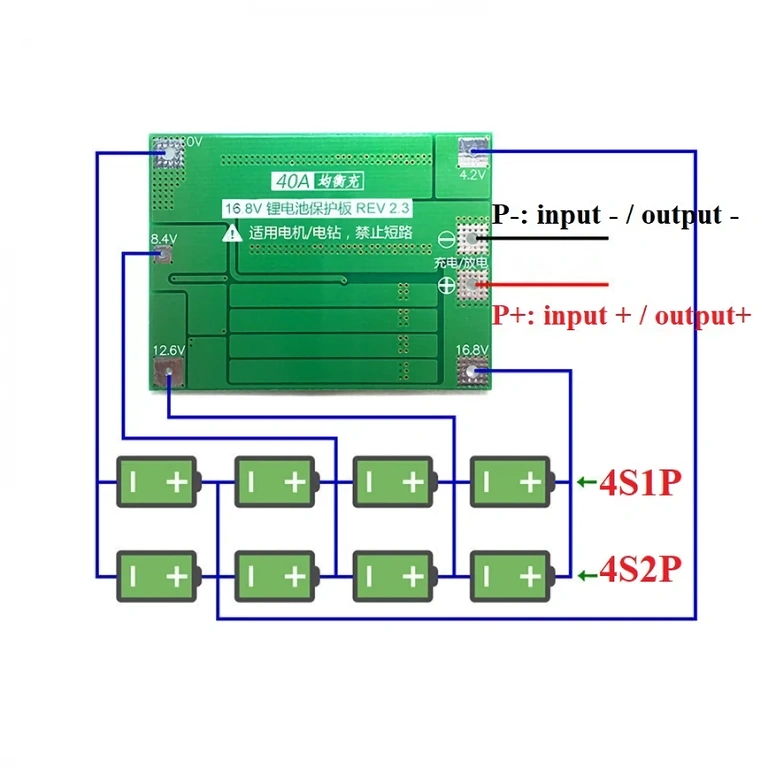

Kann ich Zellen parallel schalten (z. B. 4S2P)?
Ja. Sie können die Kapazität durch 4S2P- oder 4S3P-Konfigurationen erweitern, solange der gesamte Entladestrom die 40A-Dauergrenze nicht überschreitet. Das Balancing funktioniert unabhängig von der Anzahl der parallel geschalteten Zellen einwandfrei.
