Digitales 3-Phasen-Amperemeter 1–100A: Gleichzeitige Überwachung aller drei Phasen direkt im Schaltschrank
Wenn ein Drehstromnetz nicht rund läuft, ist eine Lastunsymmetrie oft die Ursache – und diese erkennen Sie nur mit dem richtigen Messinstrument. Unser digitales 3-Phasen-Amperemeter mit einem Messbereich von 1–100A zeigt Ihnen in Echtzeit den Stromfluss auf jeder einzelnen Phase an, ganz ohne manuelle Berechnungen oder komplizierte Menüführung. Es lässt sich in Sekundenschnelle auf die DIN-Hutschiene aufklicken und ist sofort einsatzbereit.
Hinweis: Das Gerät ist ausschließlich für den Betrieb in 3-Phasen-Wechselstromnetzen (AC) konzipiert. Bitte prüfen Sie vor der Installation die Kompatibilität mit Ihrer Anlage.
Warum dieses Modell? (Ihre Vorteile):

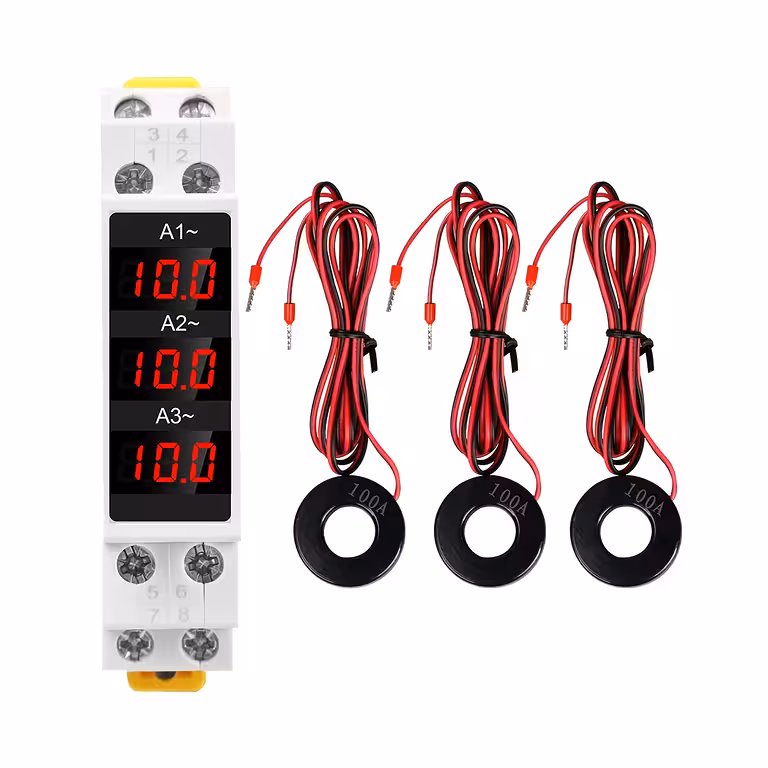

- Gleichzeitige 3-Phasen-Anzeige — Drei unabhängige LED-Displays für L1, L2 und L3; Sie behalten alle Werte auf einen Blick im Auge, ohne manuell umschalten zu müssen.

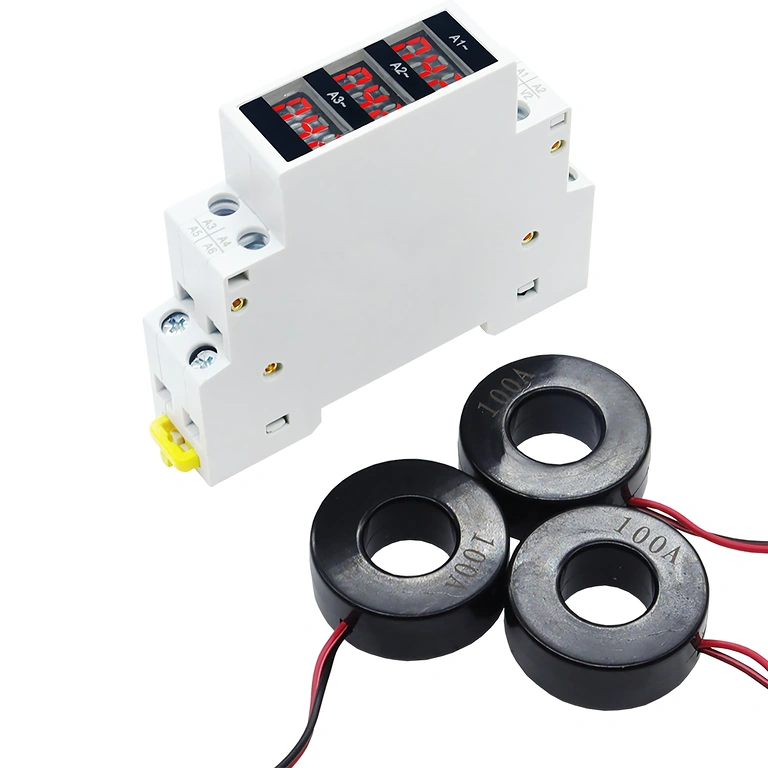

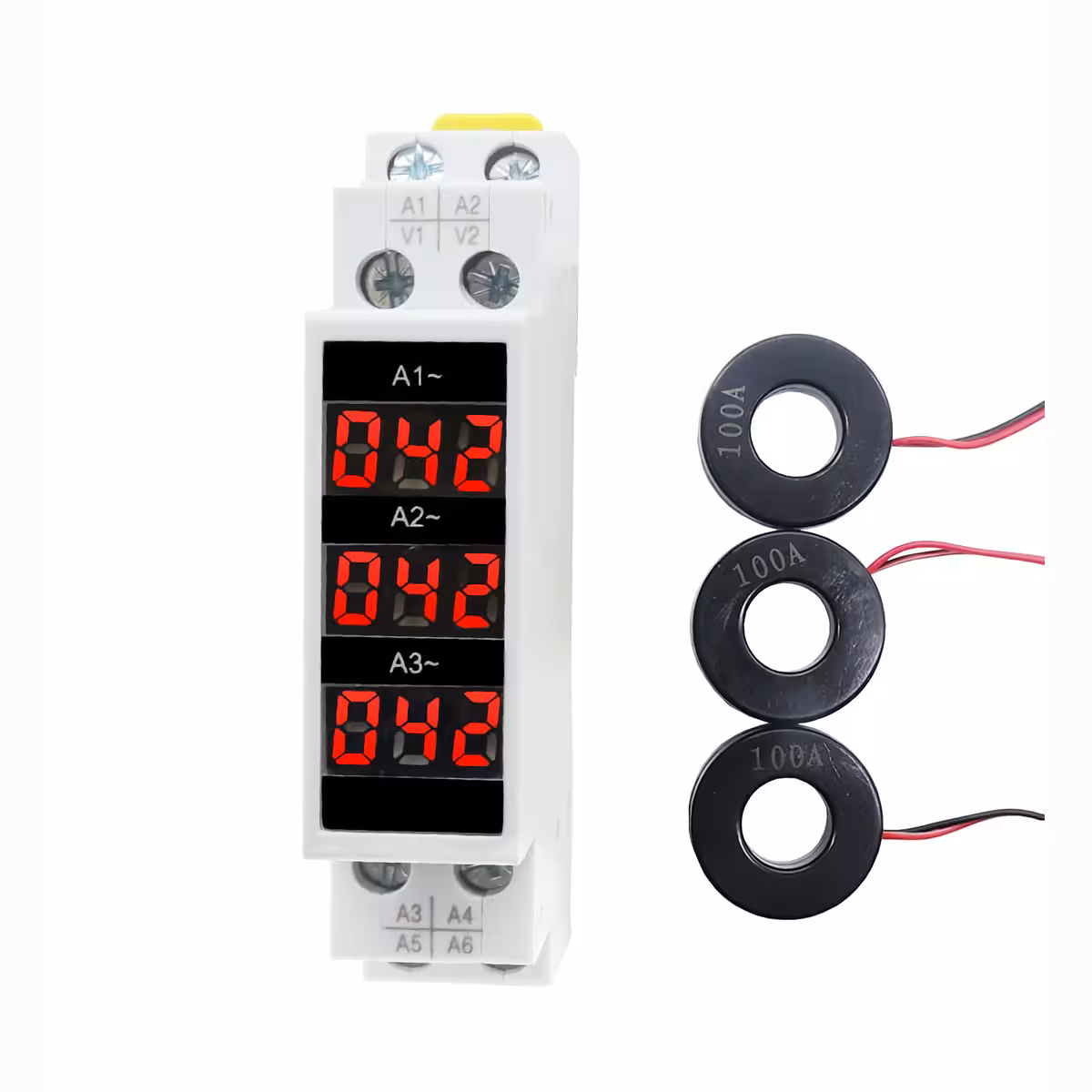

- Messbereich 1–100A ohne externen Wandler — Direkter Anschluss an die Phasenleiter, solange der Strom unter 100A bleibt; keine zusätzlichen Stromwandler (CT) erforderlich.

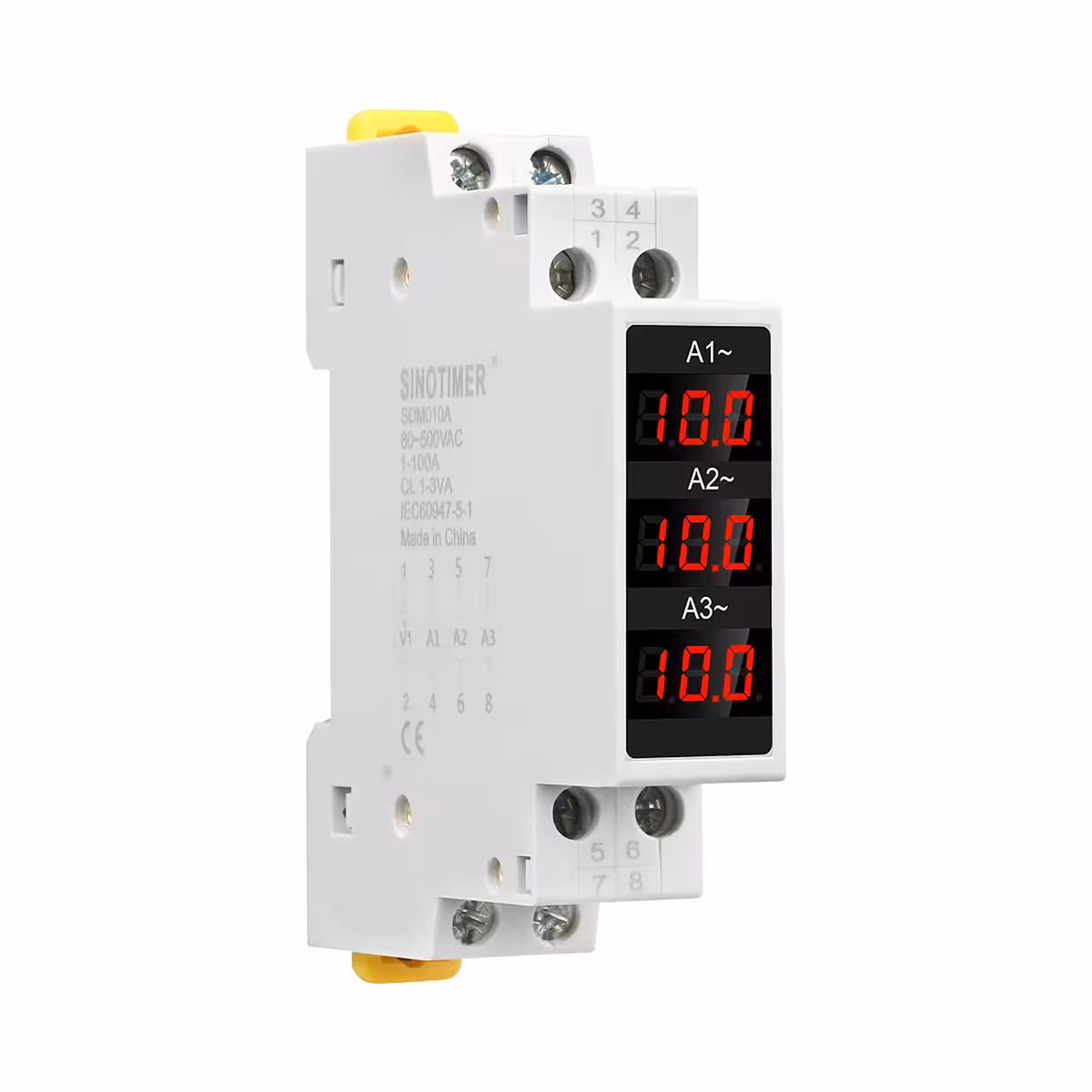

- Genauigkeitsklasse 1.0 — Mit einer maximalen Abweichung von nur 1 % ist das Gerät präzise genug für effizientes Energiemanagement und die zuverlässige Erkennung von Verbrauchsabweichungen.
- Betriebsspannung AC 80–500V — Kompatibel mit gängigen 230/400V-Netzen sowie industriellen Sonderkonfigurationen.

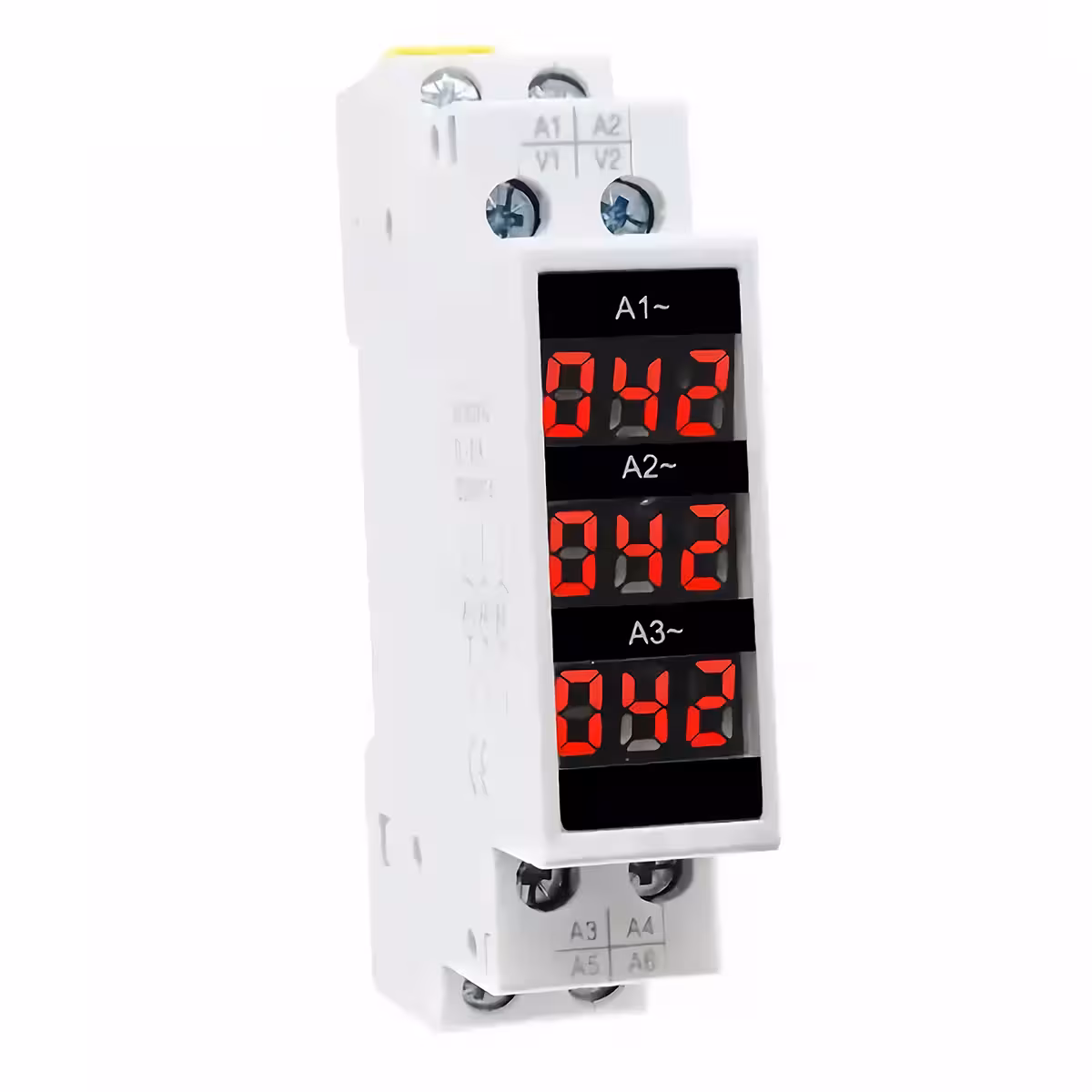

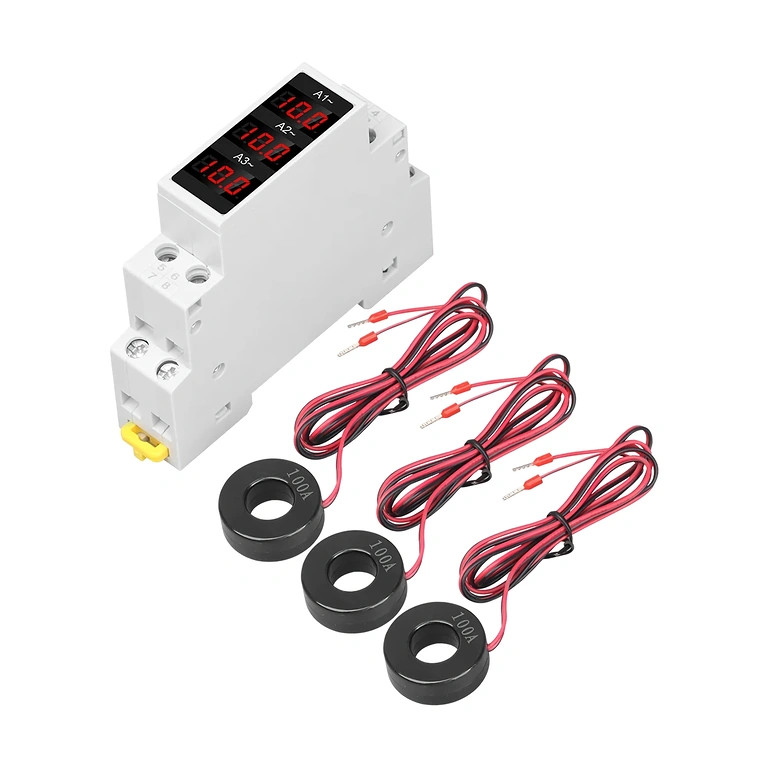

- Einfache DIN-Schienen-Montage (35mm) — Die Installation erfolgt werkzeuglos und in unter zwei Minuten direkt im bestehenden Schaltschrank.
- Großer Betriebstemperaturbereich (-20°C bis +70°C) — Stabiler Betrieb auch in Schaltschränken, die Kälte oder intensiver industrieller Wärme ausgesetzt sind.

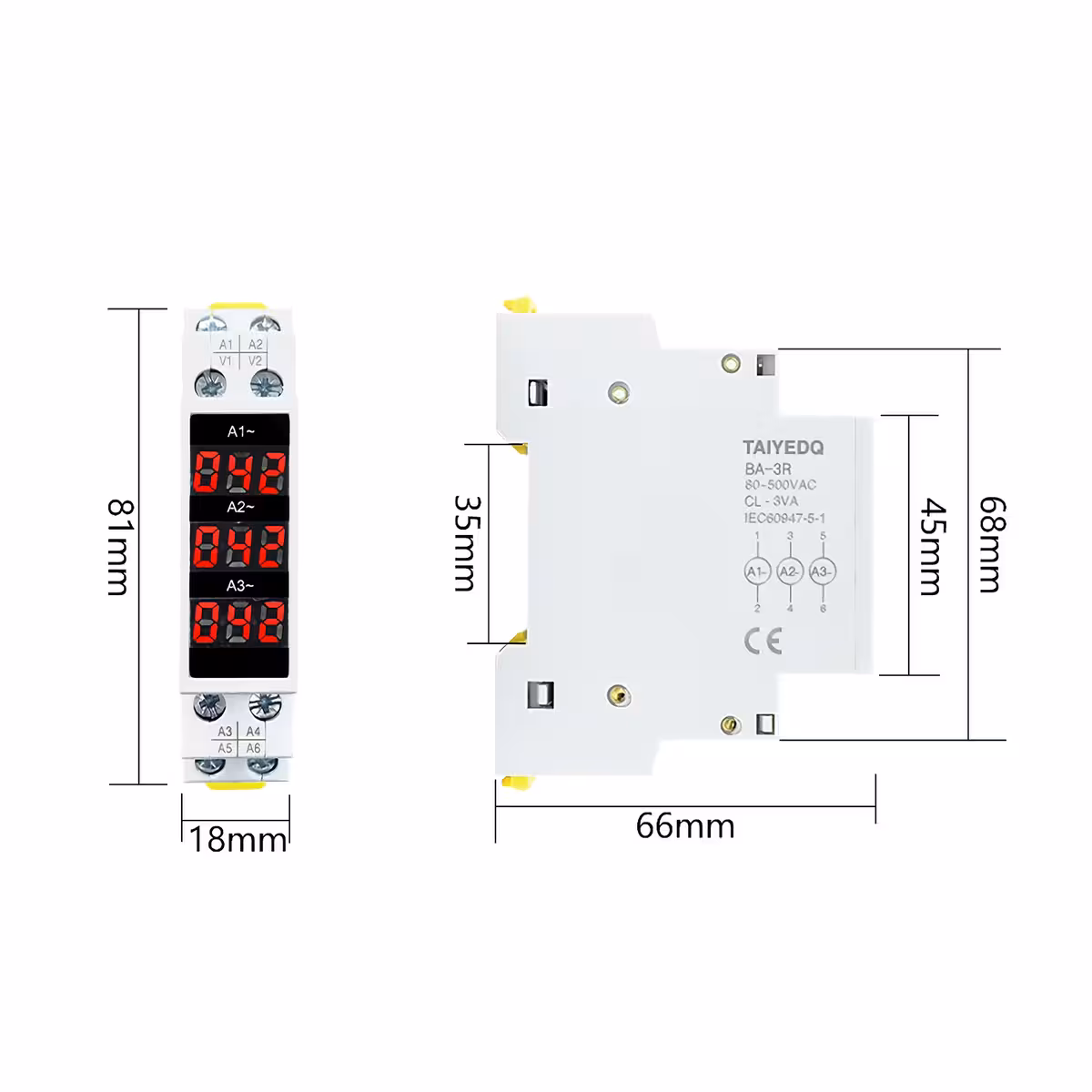

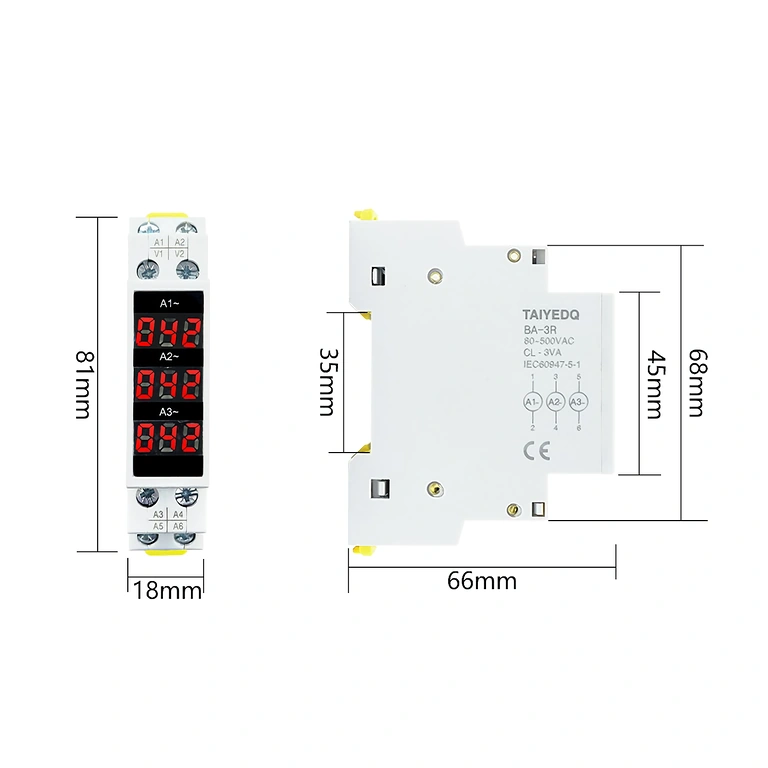

- Kompaktes Design: 81 × 18 × 66 mm — Mit einer Baubreite von nur 18 mm (1 Teilungseinheit) bleibt wertvoller Platz für weitere Komponenten im Verteilerkasten.
Details und Leistung
Das Gerät misst den Strom in einer 3L+N-Konfiguration simultan. Dies macht es nicht nur zu einem einfachen Anzeigegerät, sondern zu einem wertvollen Werkzeug, um Lastunsymmetrien – bei denen eine Phase deutlich stärker belastet wird als die anderen – sofort zu identifizieren. Die Genauigkeitsklasse 1.0 garantiert verlässliche Daten für fundierte Entscheidungen.
Die Nennfrequenz von 50/60Hz stellt die volle Kompatibilität mit europäischen Stromnetzen sowie mit importierten Geräten sicher, die bei 60Hz betrieben werden. Die leuchtstarken LED-Displays bleiben auch bei schlechten Lichtverhältnissen hervorragend ablesbar – ein entscheidender Vorteil in Technikräumen oder dunklen Schaltschränken.
| Parameter | Wert / Detail |
|---|---|
| Display-Typ | Digital, 3 unabhängige LED-Anzeigen (eine pro Phase) |
| Strom-Messbereich | 1 – 100A (AC) |
| Nennspannung | AC 80 – 500V |
| Genauigkeit | Klasse 1.0 |
| Nennfrequenz | 50 / 60 Hz |
| Betriebstemperatur | -20°C ~ +70°C |
| Schutzart | IP20 |
| Abmessungen (L × B × H) | 81 mm × 18 mm × 66 mm |
| Anschlusstyp | 3 Phasen (3L + N) |
| Montageart | 35mm DIN-Hutschiene |
Installation und Inbetriebnahme
- Vorab-Prüfung: Stellen Sie sicher, dass die Netzspannung im Bereich von AC 80–500V liegt und der maximale Strom pro Phase 100A nicht überschreitet.
- Montage: Klicken Sie das Amperemeter einfach auf die 35mm DIN-Hutschiene in Ihrem Schaltschrank – ganz ohne Bohren oder Spezialwerkzeug.

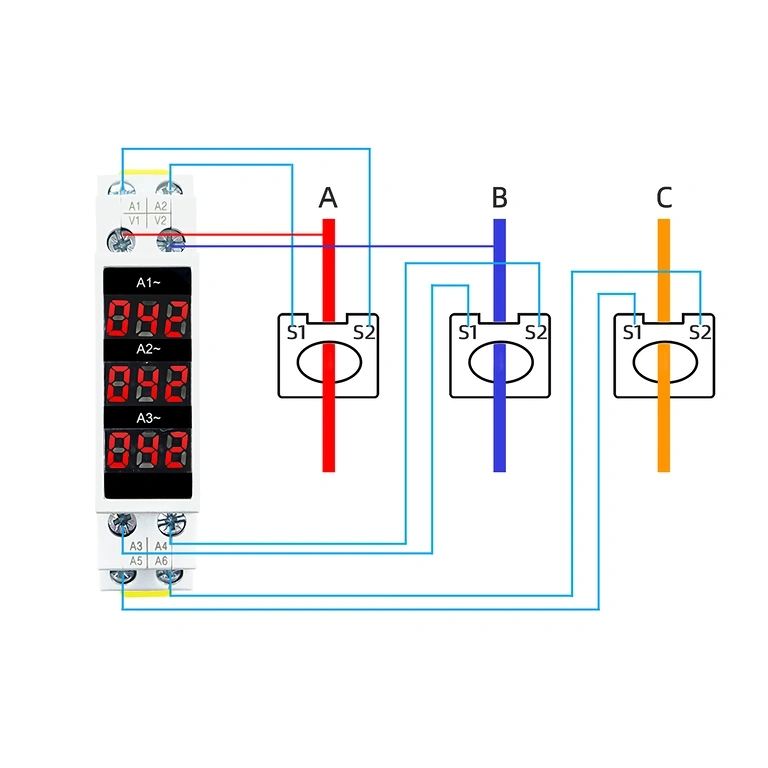

- Anschluss: Verbinden Sie die Phasenleiter L1, L2, L3 sowie den Neutralleiter N gemäß dem beiliegenden Schaltplan mit den entsprechenden Klemmen.
- Inbetriebnahme: Schalten Sie die Spannung ein und prüfen Sie, ob alle drei LED-Displays stabile Werte für die jeweilige Phase anzeigen.
- Kontinuierliche Überwachung: Beobachten Sie die Echtzeitwerte. Signifikante Unterschiede zwischen den Phasen können auf eine ungleichmäßige Lastverteilung oder einen Defekt in der Installation hinweisen.
Lieferumfang
- 1 × Digitales 3-Phasen-Amperemeter (1–100A, AC 80–500V, für 35mm DIN-Schiene)
Häufig gestellte Fragen (FAQ)
Kann das Gerät auch in einphasigen Netzen verwendet werden?
Nein. Das Gerät ist ausschließlich für 3-Phasen-Netze mit Neutralleiter ausgelegt. Für einphasige Installationen benötigen Sie ein Amperemeter mit einem einzelnen Messkanal.
Wird ein externer Stromwandler (CT) benötigt?
Nein, solange der Strom pro Phase 100A nicht übersteigt. Der Anschluss erfolgt direkt an die Phasenleiter, es ist kein zusätzliches Zubehör erforderlich.
Werden die Werte für alle drei Phasen gleichzeitig angezeigt?
Ja. Die drei LED-Displays arbeiten unabhängig voneinander und zeigen den Strom für L1, L2 und L3 simultan an – ein Umschalten ist nicht notwendig.
Wo kann das Gerät installiert werden? Ist IP20 wasserdicht?
Die Schutzart IP20 bietet Schutz gegen feste Fremdkörper ab 12,5 mm, jedoch keinen Schutz gegen Wasser oder Feuchtigkeit. Installieren Sie das Gerät daher ausschließlich in geschlossenen Schaltschränken in trockenen Umgebungen.
