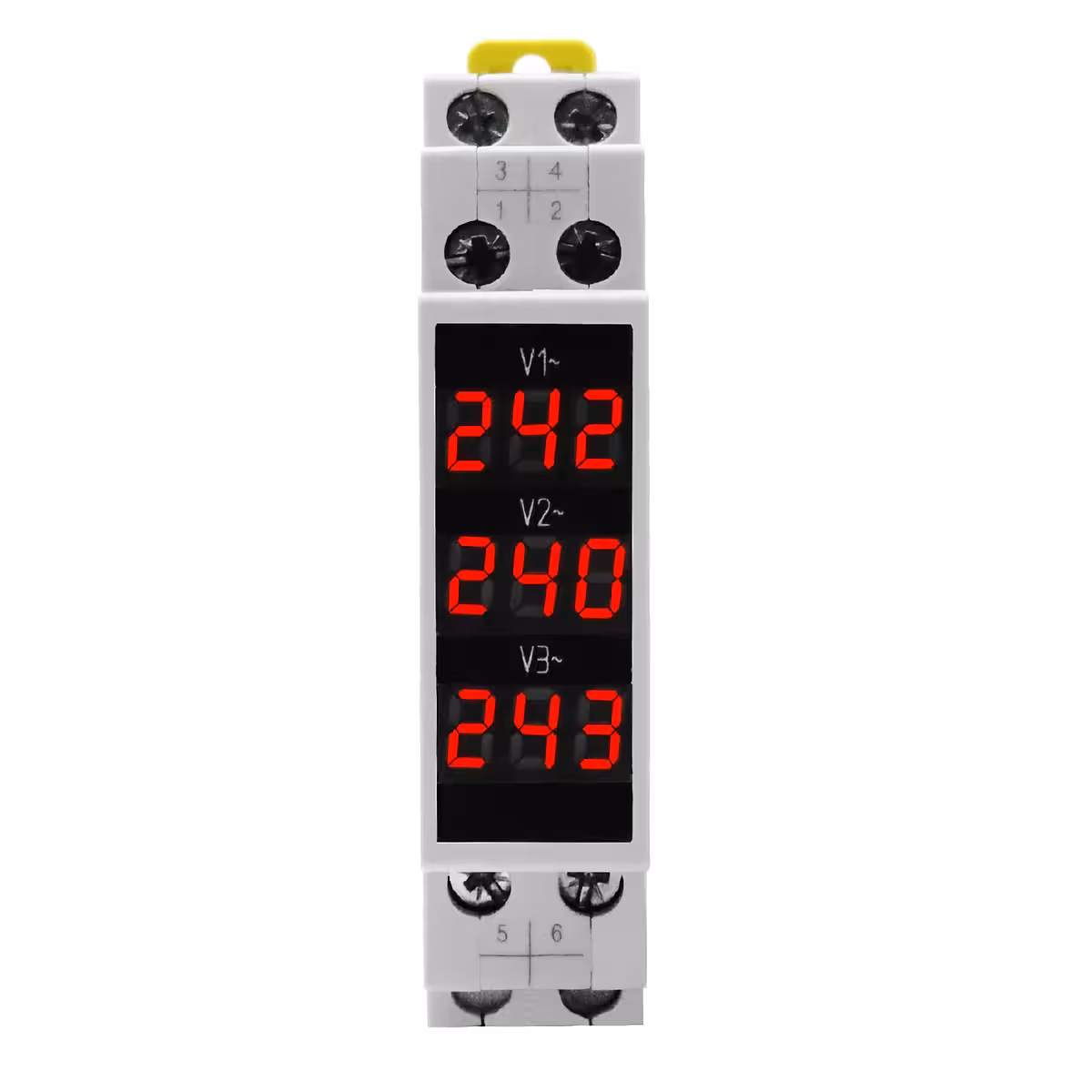

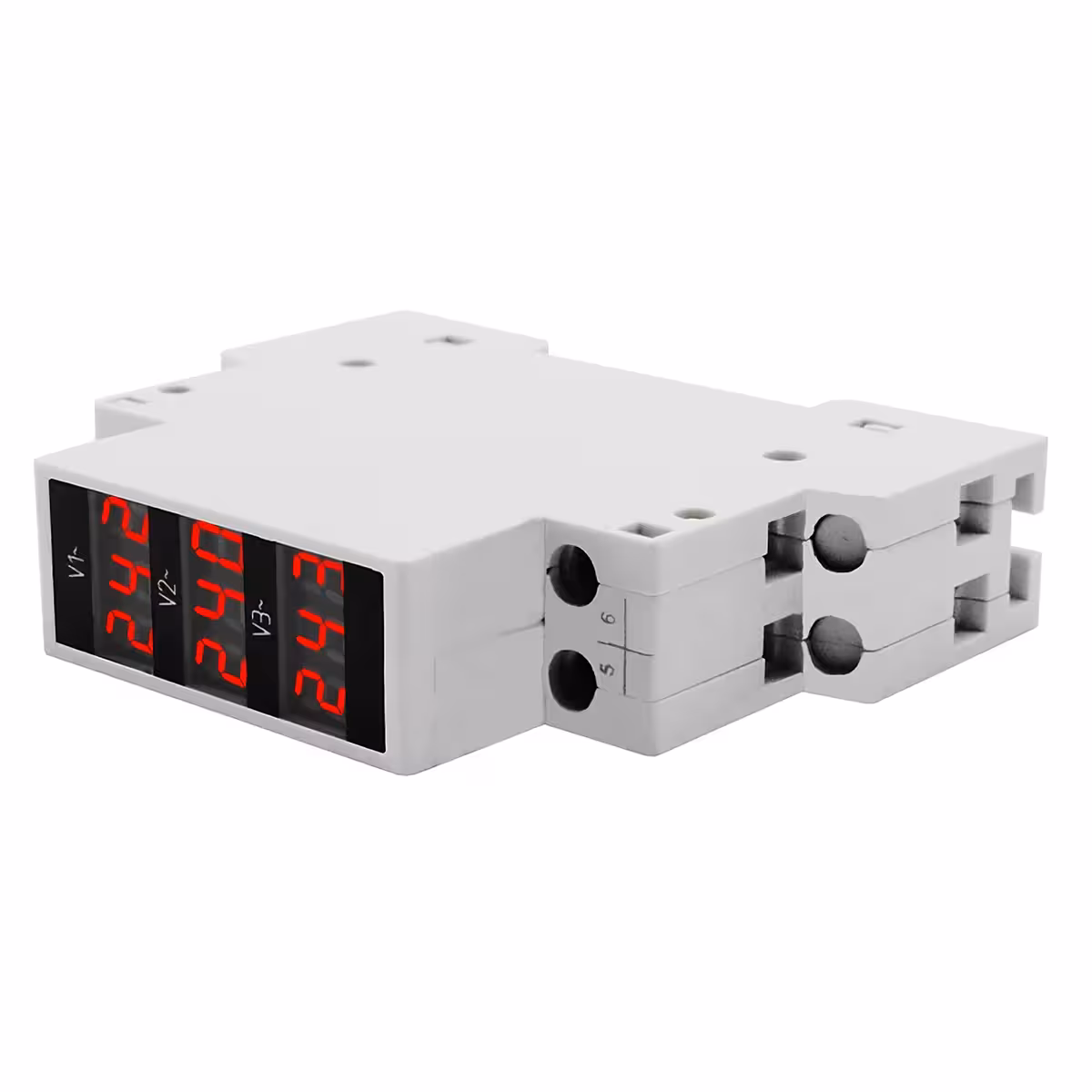

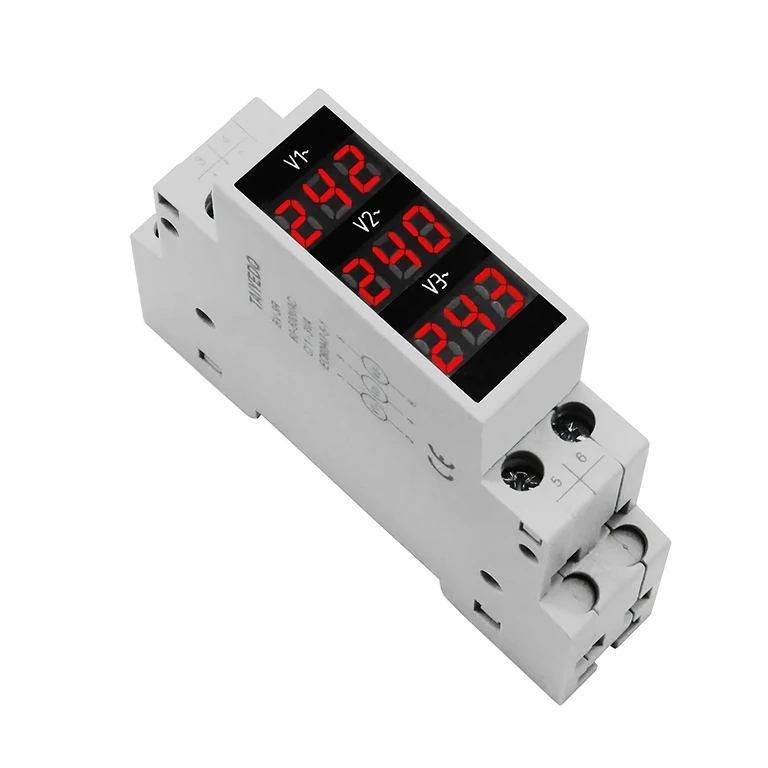

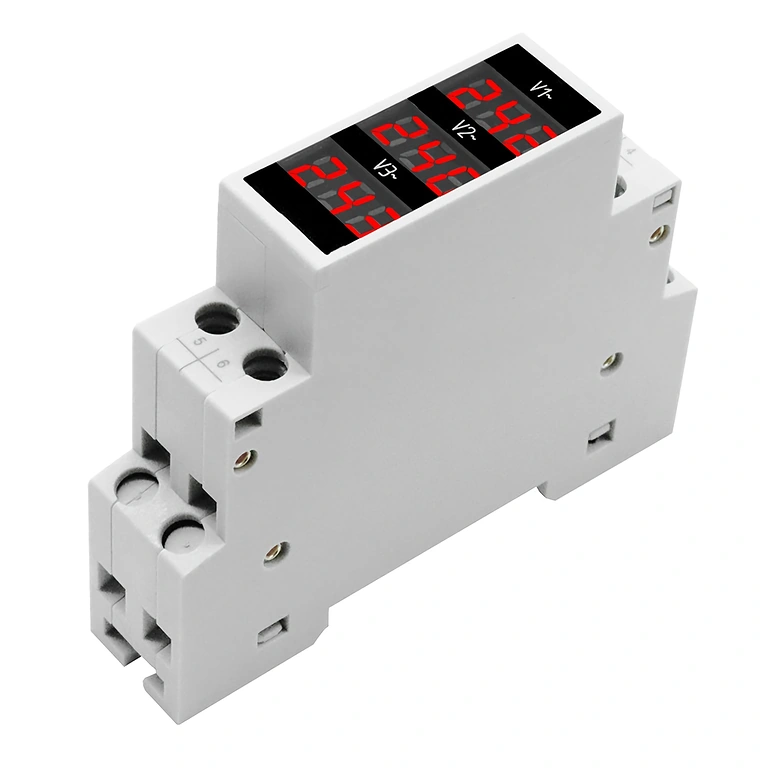

Digitales 3-Phasen-Spannungsmessgerät für DIN-Schienen – präzise Messwerte, schnelle Montage, langlebiger Betrieb
Sie möchten in Ihrem Schaltschrank jederzeit die anliegende Spannung im Blick behalten, ohne ein Multimeter zur Hand nehmen oder den Betrieb unterbrechen zu müssen? Dieses digitale 3-Phasen-Spannungsmessgerät für die DIN-Hutschiene liefert Ihnen exakt das: Live-Messwerte, klar ablesbar, rund um die Uhr. Ob in einphasigen oder dreiphasigen Netzen bei 50 oder 60 Hz – dieses Gerät passt sich flexibel an Ihre Anforderungen an.
Hinweis: Ausschließlich für Wechselstrom (AC) geeignet. Nicht kompatibel mit Gleichstromnetzen (DC).
Ihre Vorteile auf einen Blick:
- Kompakte 18 mm Baubreite — beansprucht lediglich eine Teilungseinheit auf der 35 mm DIN-Schiene und spart wertvollen Platz im Schaltschrank.
- 1% Messgenauigkeit — präzise genug für die kontinuierliche Überwachung industrieller Anlagen, bei denen Spannungsschwankungen kritisch sind.
- Vielseitig einsetzbar — für einphasige (L+N) und dreiphasige (3L+3N) Konfigurationen ohne zusätzliches Zubehör geeignet.

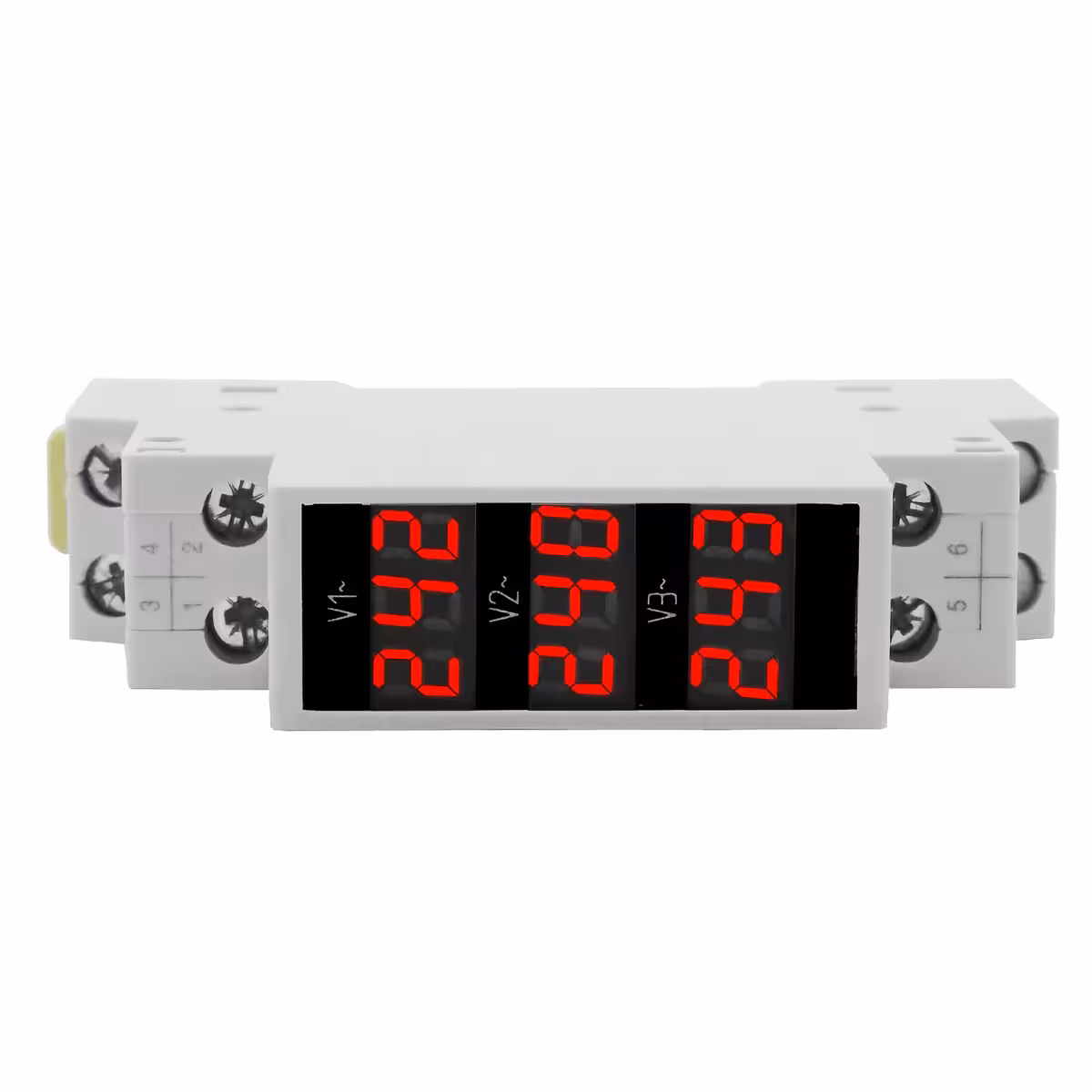

- Kontraststarkes LED-Display — Messwerte sind auch in schlecht beleuchteten Schaltschränken oder aus der Distanz sofort erkennbar.
- Langlebigkeit ≥ 15.000 Betriebsstunden — konzipiert für den dauerhaften Einsatz in industriellen Umgebungen.

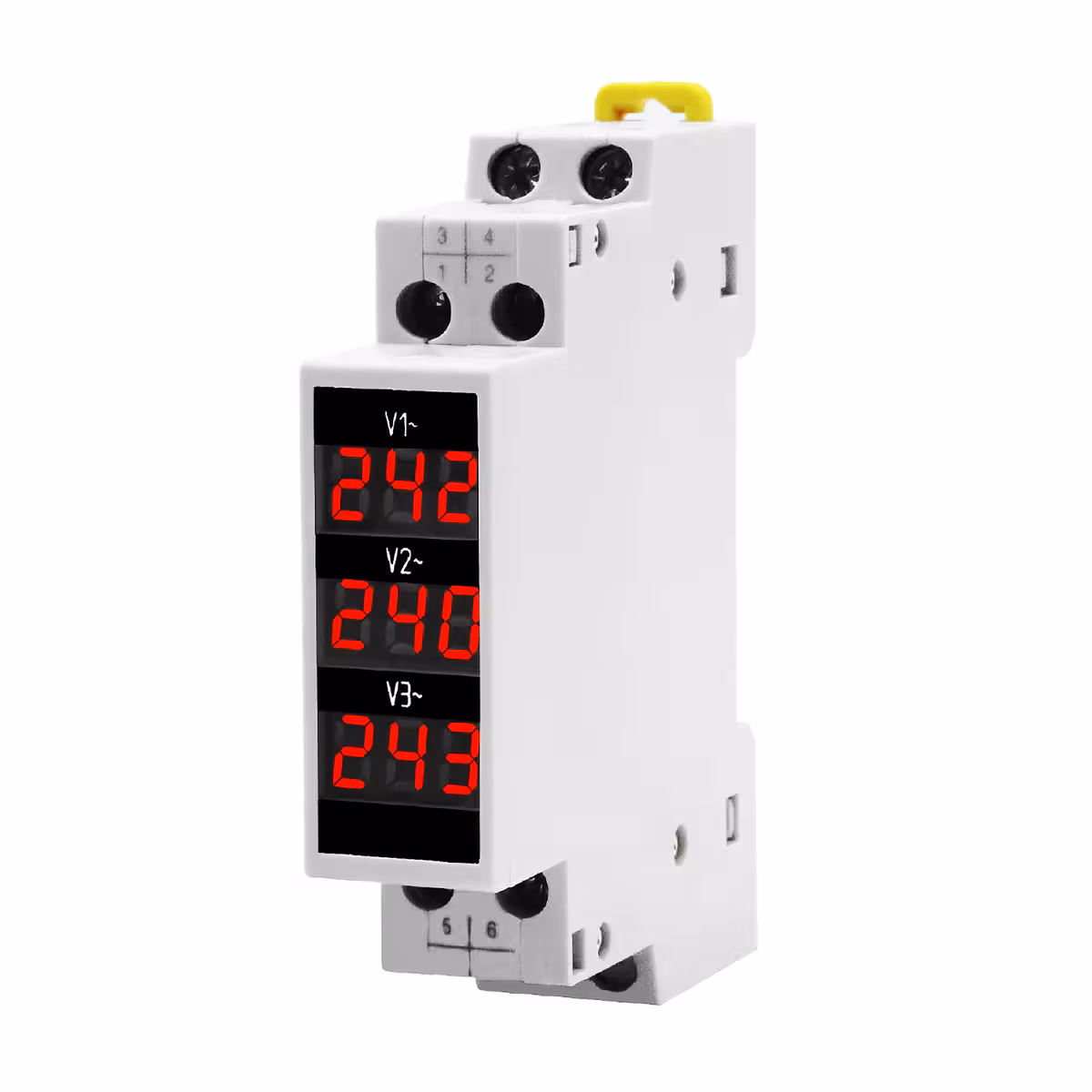

- Großer Messbereich AC 80V – 500V — deckt sowohl 230V-Einphasennetze als auch 400V-Drehstromnetze ab.
Details und Leistung

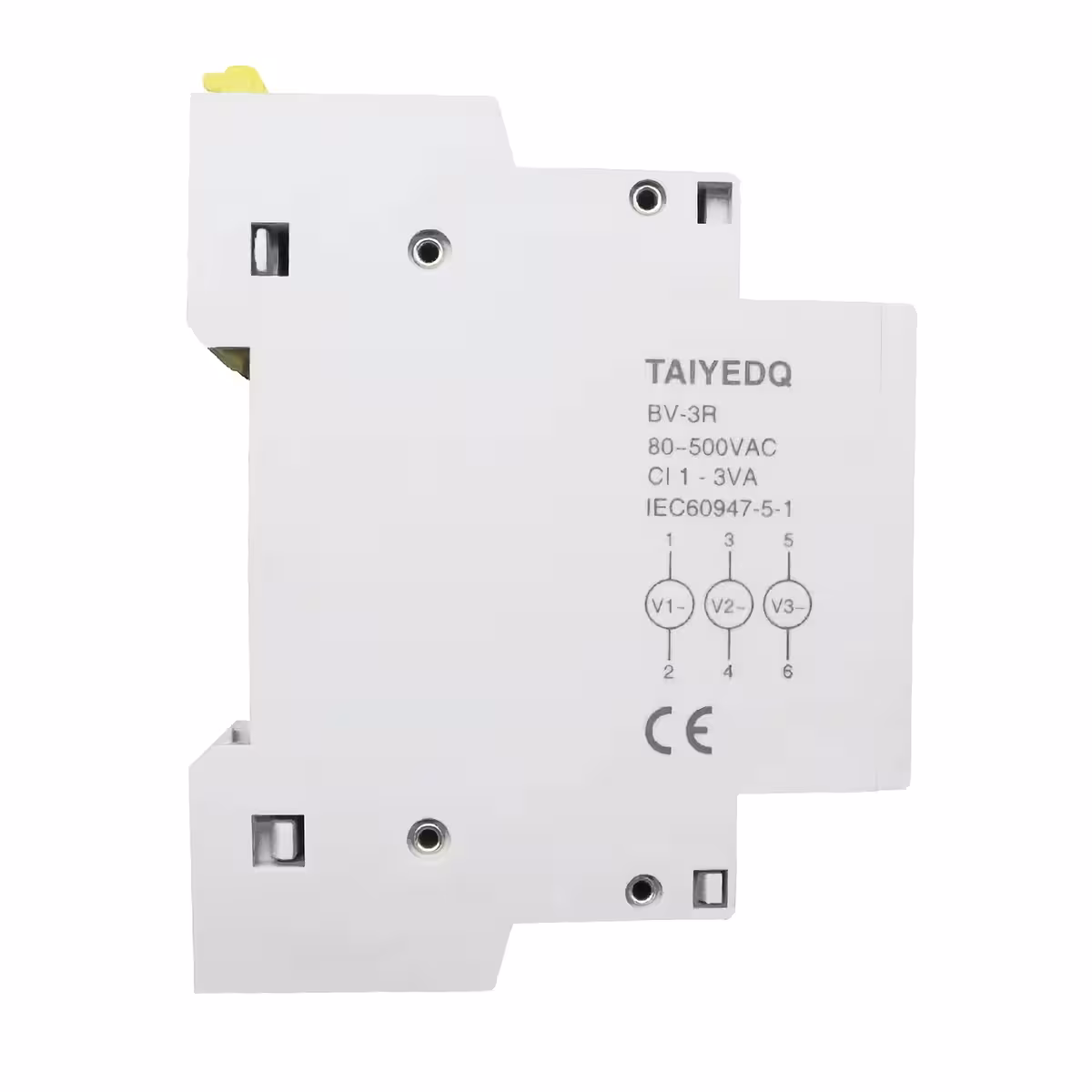

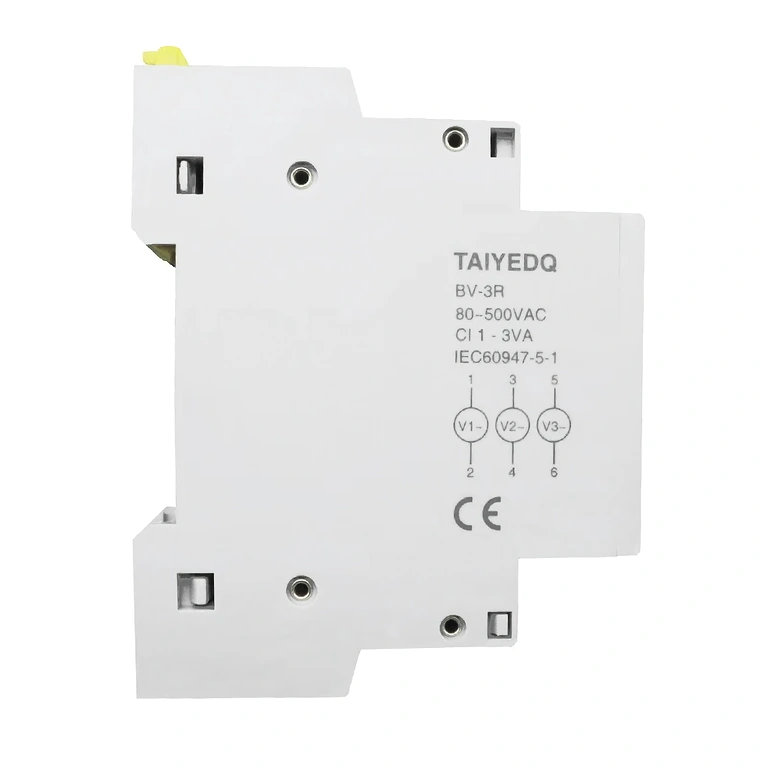

Die flexiblen Anschlüsse ermöglichen eine schnelle Verdrahtung in jeder Konfiguration — ob einphasig (L+N) oder dreiphasig (3L+3N) — ohne aufwendige Umbaumaßnahmen. Mit einer Aktualisierungsrate von 200 ms werden Spannungsschwankungen nahezu in Echtzeit auf dem Display angezeigt.
Die Schutzart IP20 gewährleistet Sicherheit gegen Berührung in geschlossenen Schaltschränken. Der Betriebstemperaturbereich von 0°C bis 40°C ist ideal für den Einsatz in Produktionshallen oder gewerblichen Verteilerkästen ausgelegt.
| Parameter | Wert / Detail |
|---|---|
| Verdrahtungstyp | L+N (einphasig), 3L+3N (dreiphasig) |
| Messbereich | AC 80V – 500V |
| Messgenauigkeit | 1% |
| Nennfrequenz | 50 / 60 Hz |
| Reaktionszeit | > 200 ms / Messung |
| Elektrische Lebensdauer | ≥ 15.000 Stunden |
| Betriebstemperatur | 0°C – 40°C |
| Schutzart | IP20 |
| Abmessungen (L × B × H) | 81 mm × 18 mm × 66 mm |
| Gewicht | 75 g |
| Montageart | 35 mm DIN-Schiene |
| Anzeigetyp | Digitale LED-Anzeige |
Lieferumfang
- 1 × Digitales 3-Phasen-Spannungsmessgerät für DIN-Schienen
- 1 × Installationsanleitung
Häufig gestellte Fragen
Kann ich das Gerät in einer normalen 230V-Einphaseninstallation verwenden?
Ja, das Gerät unterstützt die L+N-Konfiguration und ist für Standard-230V-Netze bestens geeignet. Es ist zudem jederzeit in 3-Phasen-Systemen einsetzbar.
Was passiert, wenn die Spannung unter 80V fällt?
Der Messbereich beginnt bei 80V. Unterhalb dieses Wertes kann das Gerät keine korrekten Messwerte mehr liefern. Es ist nicht für Niederspannungsanwendungen unter 80V konzipiert.
Passt das Gerät auf eine Standard-35-mm-DIN-Schiene?
Ja, die Montage erfolgt direkt ohne Adapter. Mit einer Breite von 18 mm belegt es nur eine Teilungseinheit, was bei begrenztem Platz im Schaltschrank sehr vorteilhaft ist.
Kann ich das Gerät im Außenbereich installieren?
Nein. Aufgrund der Schutzart IP20 muss das Gerät in einem geschlossenen, vor Feuchtigkeit und Staub geschützten Schaltschrank montiert werden. Für den Außenbereich ist ein Gehäuse mit mindestens Schutzart IP54 erforderlich.
