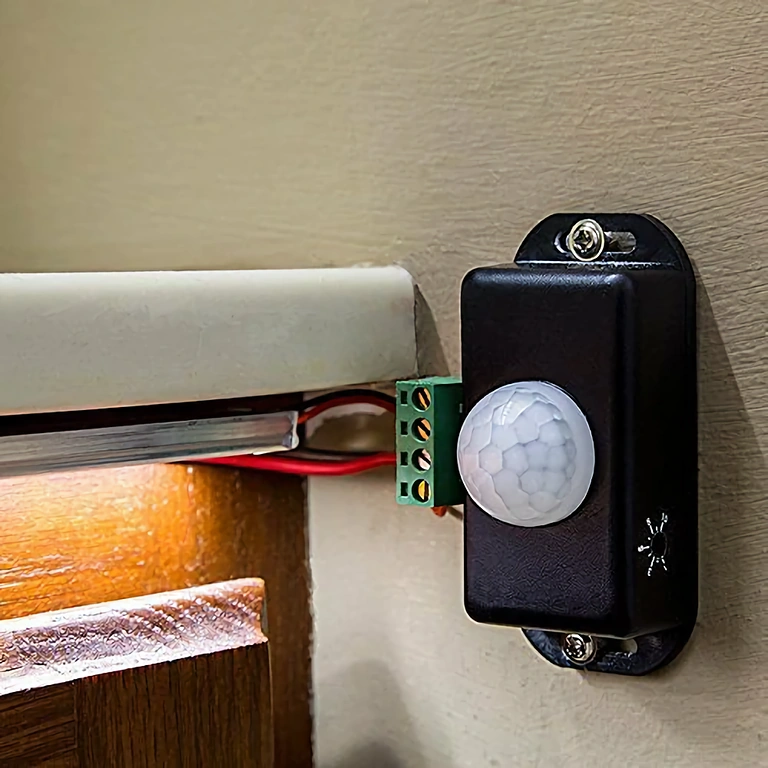

PIR-Bewegungsmelder 12V–24V DC – Automatisches Licht, ganz ohne Schalter
Brennt in Ihrer Garage, im Flur oder im Lagerraum das Licht unnötig lange? Dieser PIR-Sensor für 12V–24V Systeme schafft Abhilfe – ganz ohne komplizierte Verkabelung oder Eingriffe in die Hauselektrik. Er erkennt zuverlässig Bewegungen, schaltet das Licht ein und nach der von Ihnen gewählten Zeit automatisch wieder aus. Einfach, effizient und zuverlässig.
Hinweis: Der Sensor ist ausschließlich für den Betrieb mit Gleichspannung (DC) zwischen 12V und 24V ausgelegt. Er ist ohne externen Spannungswandler nicht für das 230V AC-Stromnetz geeignet.
Warum dieses Modell? Ihre Vorteile auf einen Blick:
- 12V und 24V DC Kompatibilität — lässt sich direkt in bestehende Niederspannungssysteme integrieren, ohne zusätzliche Netzteile.
- 6A Schaltleistung — unterstützt bis zu 72W bei 12V oder 144W bei 24V, ideal für LED-Streifen oder kompakte Leuchten.
- Einstellbare Zeitverzögerung (1–10 Minuten) — die Dauer lässt sich bequem über ein Potentiometer am Gehäuse anpassen, ganz ohne App oder Fernbedienung.
- Reichweite ≥ 5 Meter — deckt Standardflure, Garageneinfahrten oder mittelgroße Räume lückenlos ab.
- Großer Temperaturbereich (-20°C bis +60°C) — robust genug für den Einsatz in ungeheizten Räumen oder industriellen Umgebungen.

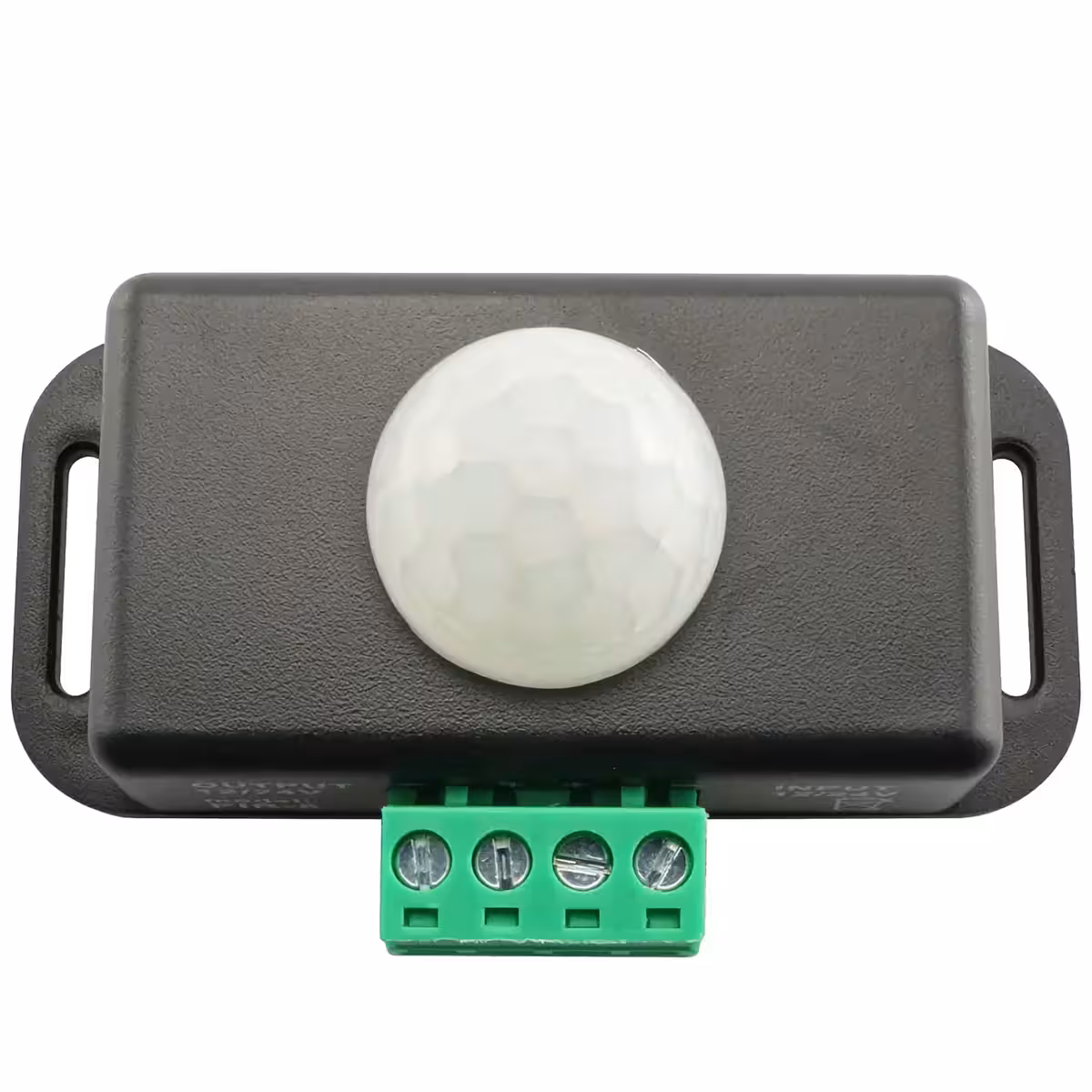

- 4-Anschluss-Design — 2 Eingänge, 2 Ausgänge; einfache Installation ohne Programmierung.
Details und Leistungsmerkmale
Die Passiv-Infrarot-Technologie (PIR) reagiert präzise auf die Wärmestrahlung von Körpern. Da der Sensor selbst keine Signale aussendet, arbeitet er störungsfrei und verbraucht im Standby kaum Energie. Er reagiert gezielt auf Personen und nicht auf Luftzüge oder Lichtquellen.
Mit einer Erfassungsdistanz von mindestens 5 Metern eignet er sich hervorragend für lange Flure oder Lagerräume. Das kompakte Gehäuse mit den Maßen 76 x 45 x 35 mm lässt sich zudem platzsparend in Verteilerdosen oder kleinen Schaltkästen unterbringen.
| Parameter | Details |
|---|---|
| Sensortyp | PIR – Passiv-Infrarot |
| Betriebsspannung | 12V – 24V DC |
| Max. Stromstärke | 6A |
| Erfassungsreichweite | ≥ 5 Meter |
| Zeitverzögerung | 1 – 10 Minuten, einstellbar |
| Betriebstemperatur | -20°C bis +60°C |
| Abmessungen | 76 x 45 x 35 mm |
| Anschlüsse | 4 (2 Eingang, 2 Ausgang) |
| Stromart | DC (Gleichstrom) |
Installationshinweise

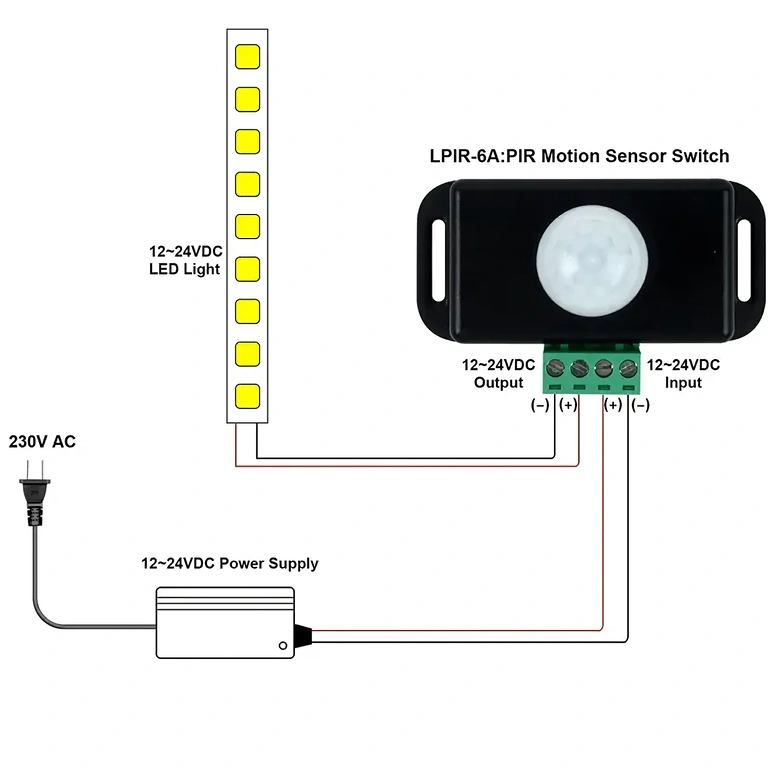

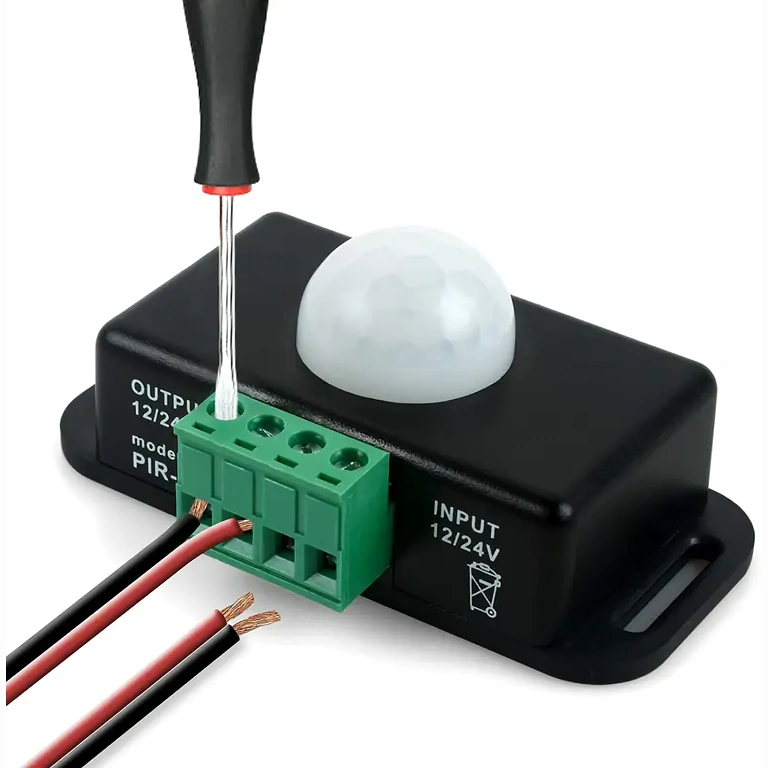

- Verbinden Sie die Eingangsklemmen mit der 12V oder 24V DC Stromquelle – achten Sie dabei unbedingt auf die korrekte Polarität.
- Schließen Sie die Ausgangsklemmen an den Verbraucher an (z. B. LED-Streifen, Spots oder andere Leuchtmittel).

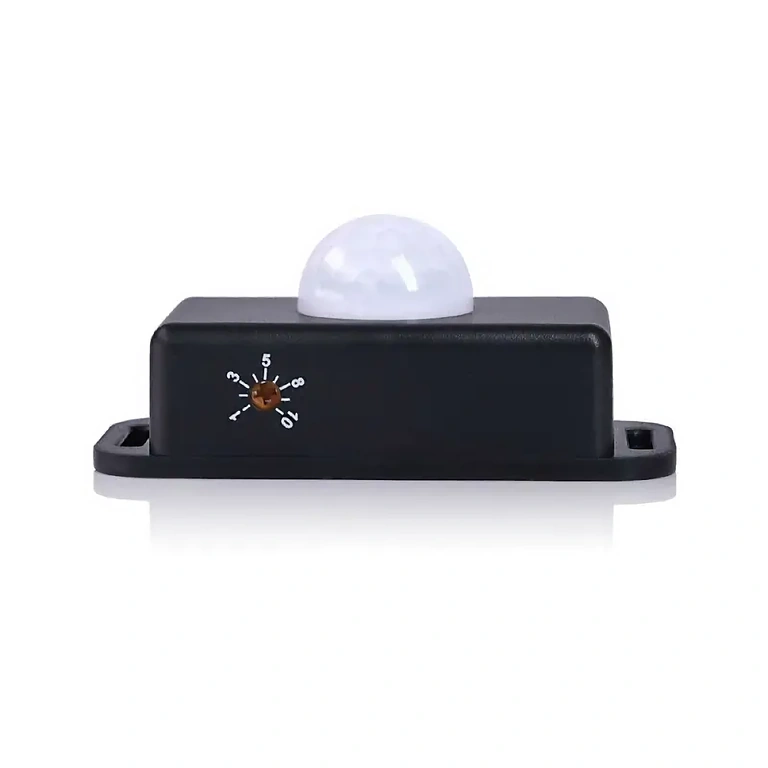

- Stellen Sie die gewünschte Nachlaufzeit (1–10 Minuten) über das Potentiometer am Gehäuse ein. Drehen im Uhrzeigersinn verlängert die Zeit.

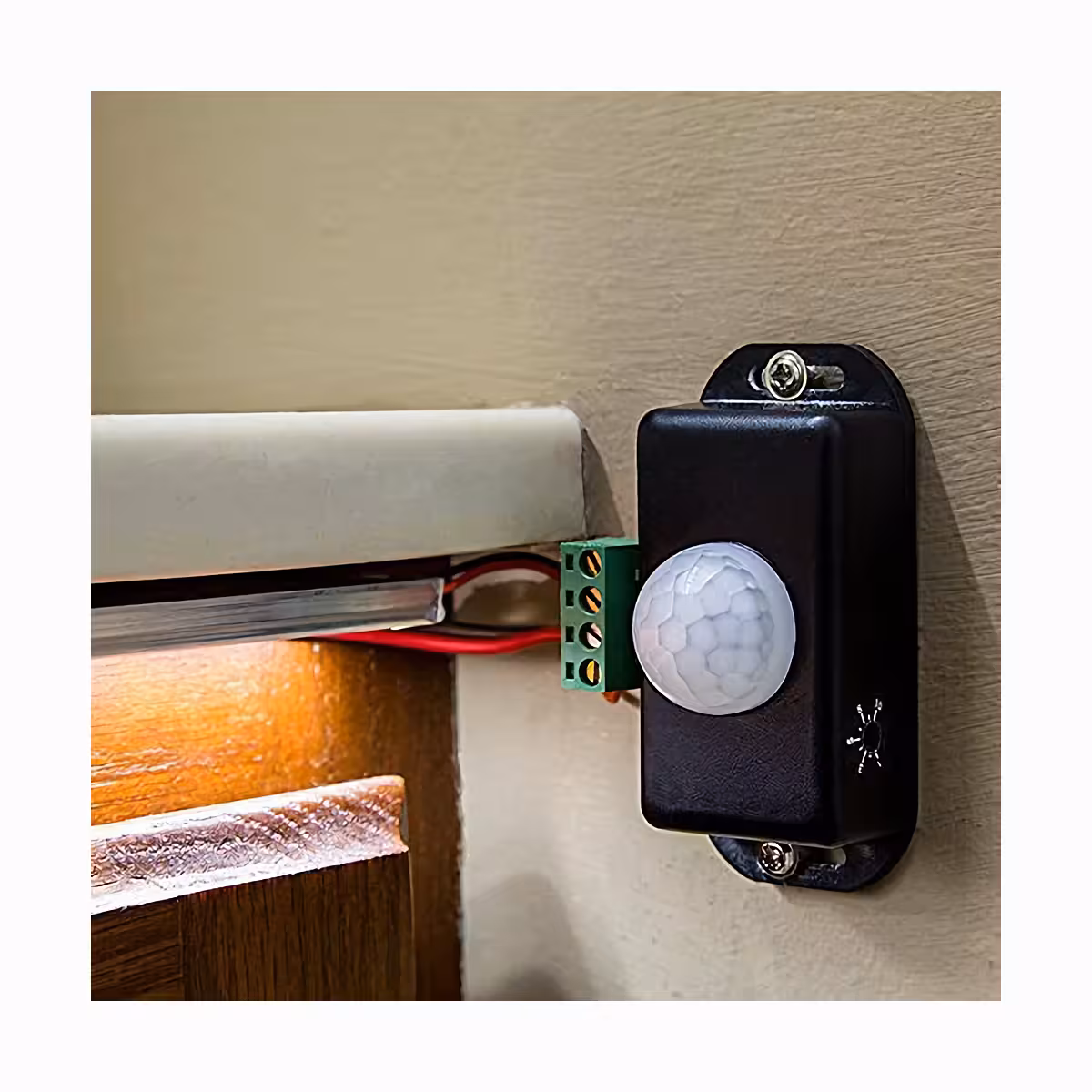

- Richten Sie den PIR-Sensor so aus, dass der Erfassungsbereich den gewünschten Bereich optimal abdeckt.
- Testen Sie die Funktion durch Bewegung im Erfassungsbereich – das Licht sollte unmittelbar nach der Detektion schalten.
Lieferumfang

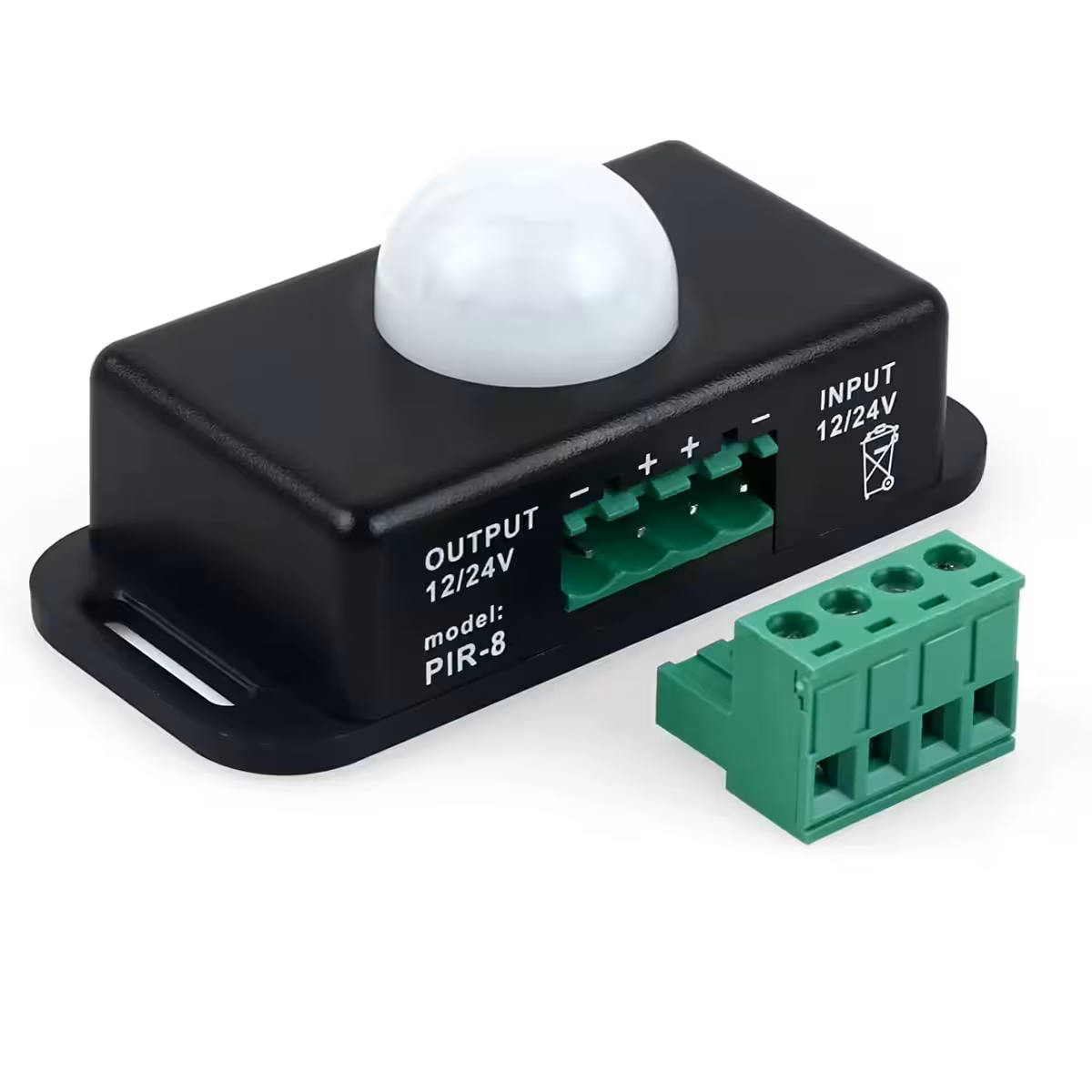

- 1x PIR-8 Bewegungsmelder 12V–24V DC / 6A
- 1x Anschlussplan (auf dem Gehäuse/Dokumentation)
Häufig gestellte Fragen
Ist der Sensor für 230V AC geeignet?
Nein. Er ist ausschließlich für Gleichspannung (12V–24V DC) ausgelegt. Für 230V-Anwendungen benötigen Sie ein entsprechendes Modell oder einen passenden Transformator.
Wie hoch ist die maximale Last?
Die maximale Strombelastbarkeit liegt bei 6A. Das entspricht 72W bei 12V DC bzw. 144W bei 24V DC. Bitte überschreiten Sie diese Werte nicht, um Schäden am Gerät zu vermeiden.
Funktioniert der Sensor auch bei Tageslicht?
Ja. Da die PIR-Technik auf Wärmestrahlung reagiert, ist sie unabhängig vom Umgebungslicht. Es ist kein Dämmerungssensor (LDR) integriert, daher schaltet das Gerät auch bei Tageslicht.
Ist der Sensor für den Außenbereich geeignet?
Der Sensor ist für Temperaturen von -20°C bis +60°C ausgelegt, besitzt jedoch keine explizite IP-Schutzklasse. Eine Montage im Außenbereich sollte daher nur in geschützten, trockenen Bereichen erfolgen.
Wie wird die Zeit eingestellt?
Über das integrierte Dreh-Potentiometer am Gehäuse. Drehen im Uhrzeigersinn erhöht die Zeit (bis zu 10 Minuten), gegen den Uhrzeigersinn verkürzt sie diese (mindestens 1 Minute).
