Leistungsstarkes 433 MHz Funk-Relais 30A – Kabellose Steuerung bis 3000W
Sie möchten Ihre Wasserpumpe, Beleuchtung oder einen Motor bequem aus der Ferne schalten, ohne direkt zum Schaltkasten laufen zu müssen? Unser 433 MHz Funk-Relais für DC-Spannungen von 8V bis 80V bietet Ihnen volle Kontrolle – ganz ohne App, Wi-Fi oder komplizierte Einrichtung. Im Lieferumfang sind zwei Fernbedienungen enthalten; die Montage ist in nur 10 Minuten erledigt.
Hinweis: Die Betriebsspannung liegt im Bereich von DC 8V–80V. Die Angaben 12V, 24V, 48V, 60V oder 72V stehen für die Kompatibilität mit den gängigsten DC-Systemen in diesem Bereich. Die maximale Strombelastbarkeit beträgt 30A – bitte überschreiten Sie diesen Wert nicht, um die Sicherheit Ihres Stromkreises zu gewährleisten.
Warum dieses Modell? (Ihre Vorteile):
- Flexibler Spannungsbereich (8V bis 80V DC) — Kompatibel mit 12V, 24V, 48V, 60V und 72V Systemen ohne zusätzliche Konverter oder Adapter.
- Hohe Belastbarkeit (30A / 3000W) — Ideal für Wasserpumpen, Elektromotoren, Fahrzeugbeleuchtung und industrielle Anwendungen, ohne Überhitzungsgefahr.
- 2 Fernbedienungen inklusive — Sofort einsatzbereit nach dem Pairing, kein Zukauf von Zubehör nötig.
- 4 programmierbare Betriebsmodi — Momentary (Tastend), Toggle (Schaltend), Latched (Verriegelt) sowie Delay-Funktion (5, 10, 15 oder 20 Sekunden) für vielseitige Automatisierungsszenarien.
- Hohe Empfindlichkeit (-110dBm) — Stabile Signalübertragung auch durch Wände oder in Umgebungen mit elektromagnetischen Störungen.

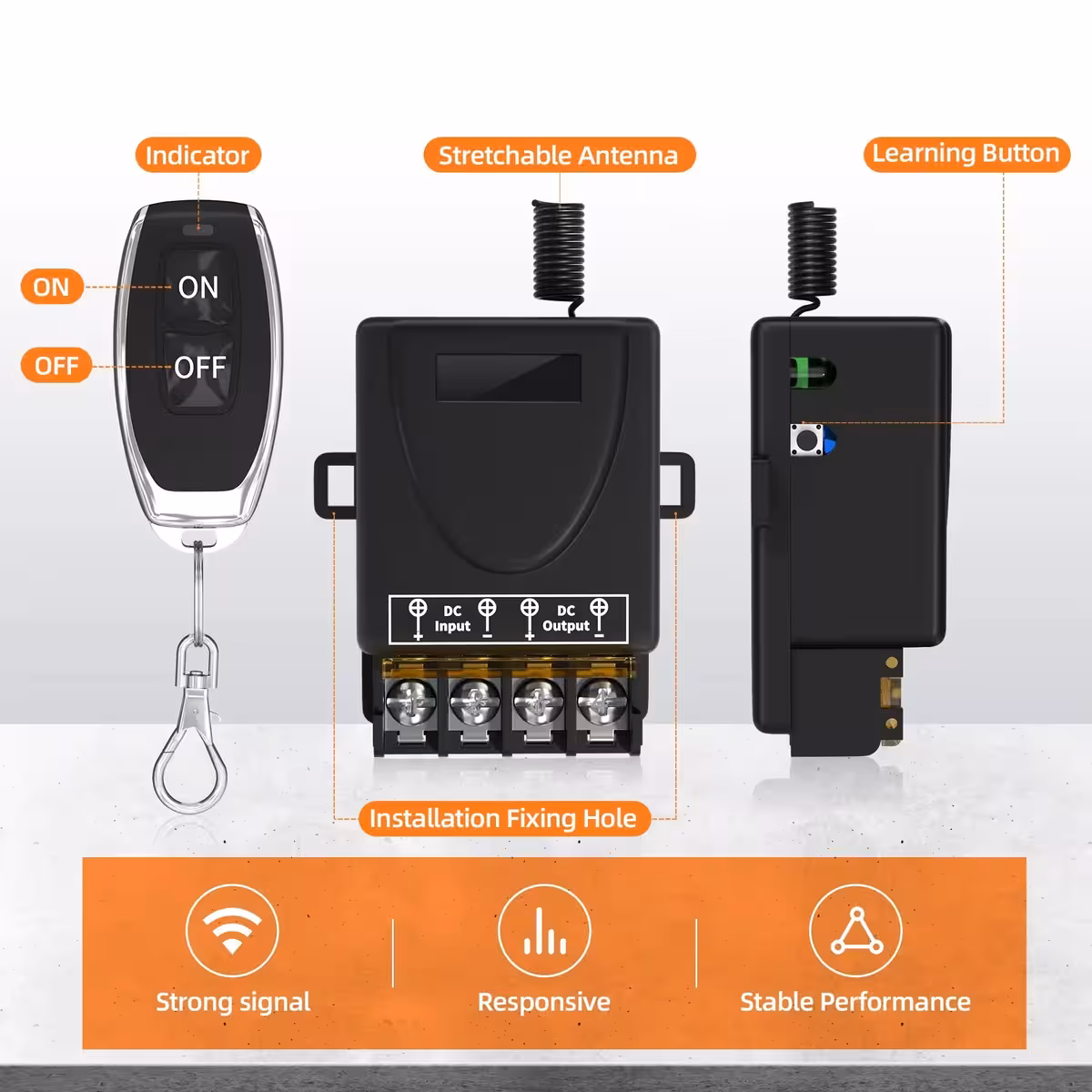

- Einfache Programmierung — Konfiguration direkt über die Lerntaste am Gerät; eine LED bestätigt jeden Schritt visuell.
- Großer Temperaturbereich (-20°C bis +80°C) — Geeignet für den Einsatz in Innenräumen, Schaltschränken, Fahrzeugen oder industriellen Umgebungen.
Technische Details und Leistung
Das Herzstück bildet ein 433,92 MHz RF-Empfänger mit ASK-Modulation und Learning-Code-Technologie. Dies ermöglicht das Anlernen kompatibler Fernbedienungen in Sekundenschnelle ohne Spezialwerkzeug. Mit einem Standby-Strom von ≤10mA ist das Modul äußerst energieeffizient. Die Relaiskontakte sind für 30A Dauerlast ausgelegt, und das kompakte Gehäuse mit den Maßen 66,2 × 43,7 × 29,7 mm lässt sich problemlos in bestehende Verteilerkästen integrieren.
| Parameter | Wert / Detail |
|---|---|
| Betriebsspannung | DC 8V – 80V (kompatibel mit 12V, 24V, 48V, 60V, 72V) |
| Max. Stromstärke | 30A |
| Max. Leistung | 3000W |
| Funkfrequenz | 433,92 MHz |
| Modulation | ASK (Amplitude Shift Keying) |
| Codierung | Learning Code |
| Empfänger-Empfindlichkeit | -110dBm |
| Standby-Strom | ≤10mA |
| Betriebsmodi | Momentary, Toggle, Latched, Delay (5s / 10s / 15s / 20s) |
| Betriebstemperatur | -20°C bis +80°C |

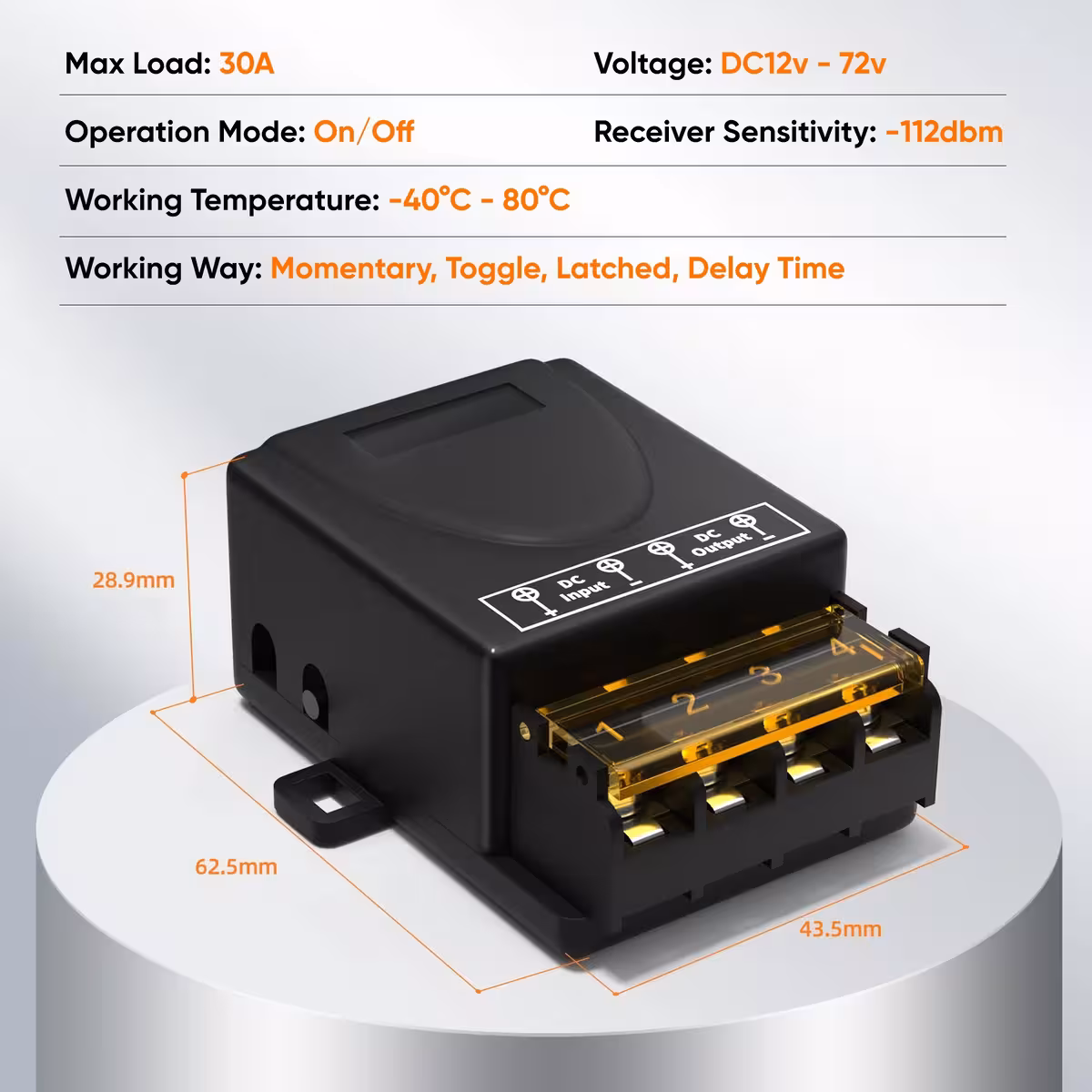

| Abmessungen | 66,2 × 43,7 × 29,7 mm |
| Gewicht | 70,5 g |
| Fernbedienungen | 2 Stück |
Programmierung und Inbetriebnahme
Die Konfiguration erfolgt ausschließlich über die Lerntaste (Learn Button) am Modul. Die LED-Anzeige bestätigt den gewählten Modus – es ist keine externe Software erforderlich.
| Modus | Einstellungsschritte | Verhalten |
|---|---|---|
| Momentary (Tastend) | 1× drücken → LED leuchtet → Fernbedienungstaste drücken | Relais aktiv, solange Taste gedrückt |
| Toggle (Schaltend) | 2× drücken → LED leuchtet → Fernbedienungstaste drücken | Erster Druck = EIN, nächster = AUS |

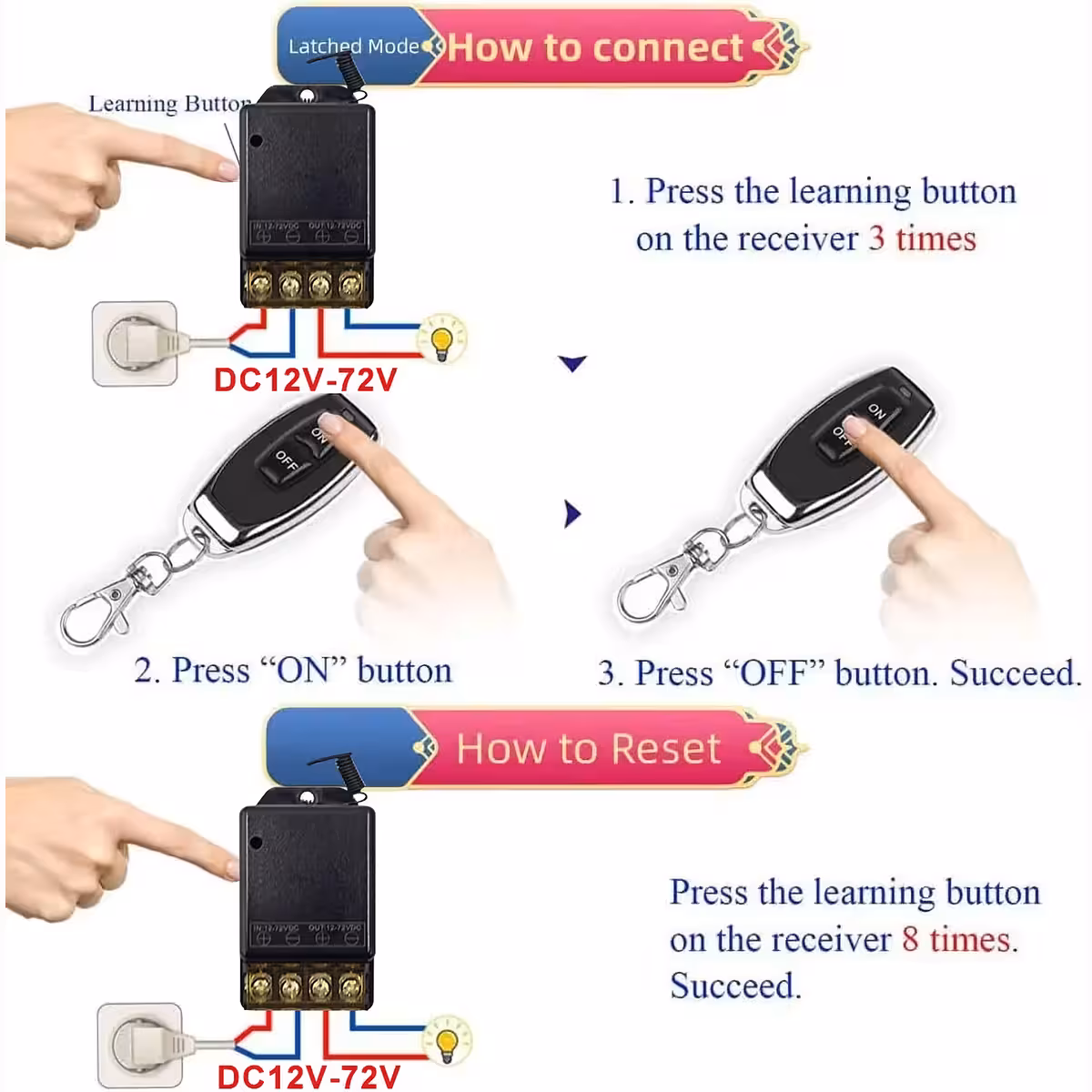

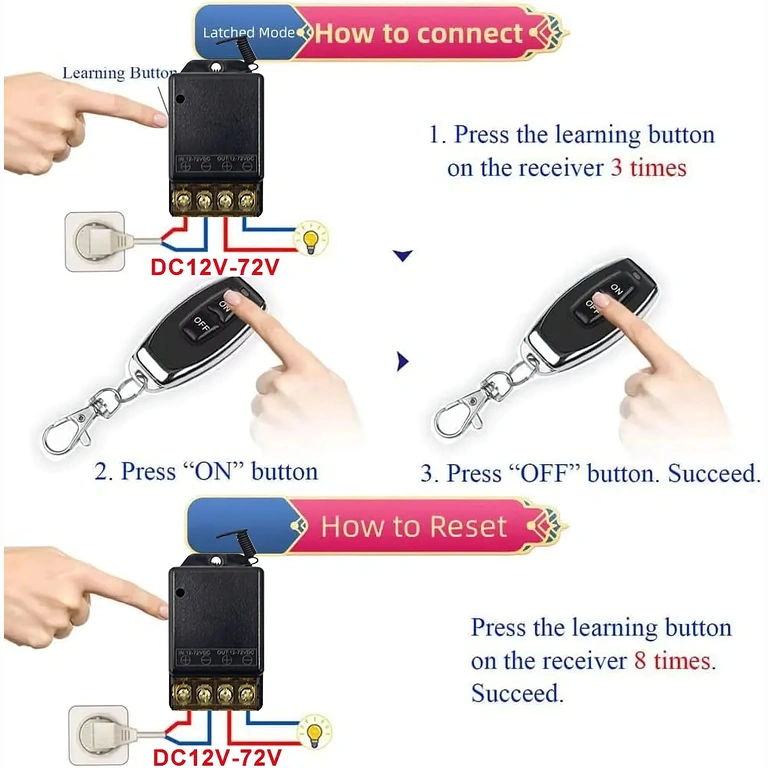

| Latched (Verriegelt) | 3× drücken → LED leuchtet → Taste A drücken → Taste B drücken | Taste A = EIN, Taste B = AUS |
| Delay 5 Sek. | 4× drücken → LED leuchtet → Fernbedienungstaste drücken | Automatisches AUS nach 5 Sek. |
| Delay 10 Sek. | 5× drücken → LED leuchtet → Fernbedienungstaste drücken | Automatisches AUS nach 10 Sek. |
| Delay 15 Sek. | 6× drücken → LED leuchtet → Fernbedienungstaste drücken | Automatisches AUS nach 15 Sek. |
| Delay 20 Sek. | 7× drücken → LED leuchtet → Fernbedienungstaste drücken | Automatisches AUS nach 20 Sek. |
| Codes löschen | 8× drücken → LED blinkt 4+4 Mal | Alle gespeicherten Codes werden gelöscht |

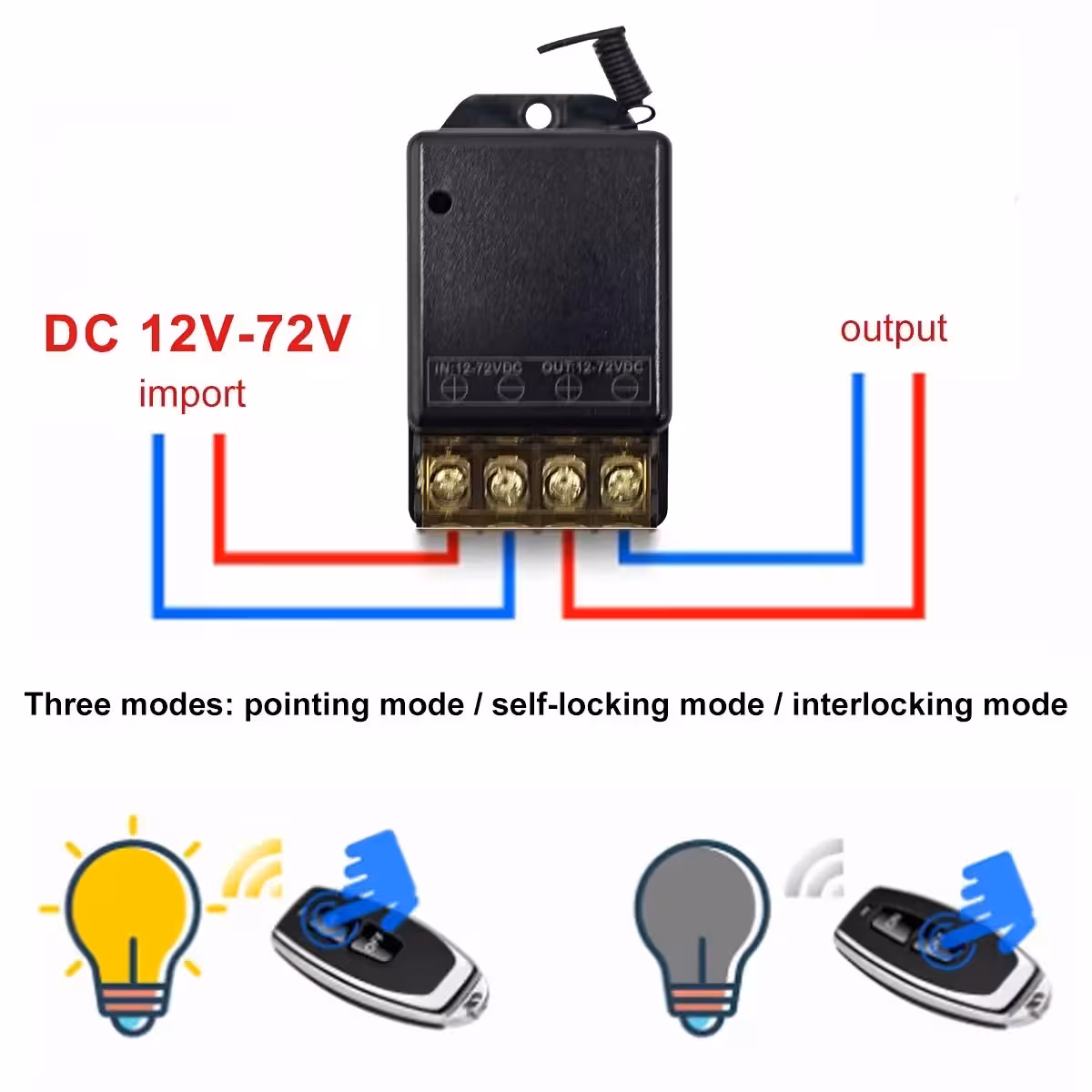

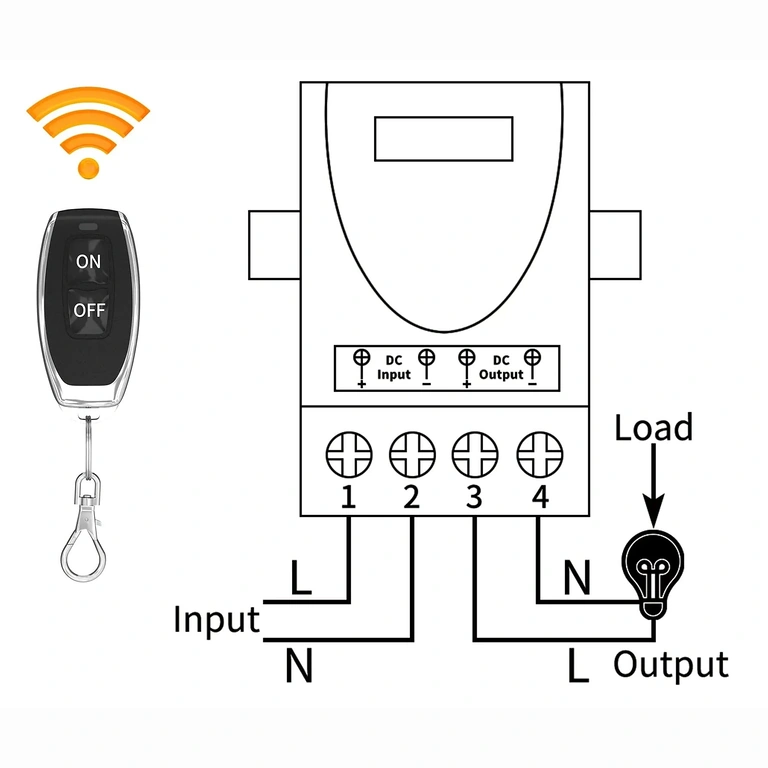

- Schließen Sie das Modul an die DC-Spannungsquelle (8V–80V) an und achten Sie dabei auf die korrekte Polarität.
- Wählen Sie den gewünschten Modus durch entsprechend häufiges Drücken der Lerntaste.
- Sobald die LED leuchtet, drücken Sie die Taste auf der Fernbedienung, um diese anzulernen.
- Die LED erlischt – die Programmierung ist abgeschlossen. Testen Sie die Funktion.
- Um eine zweite Fernbedienung hinzuzufügen, wiederholen Sie den Vorgang, ohne die vorhandenen Codes zu löschen.
- Für einen vollständigen Reset drücken Sie die Taste 8 Mal und warten Sie die Bestätigung durch das Blinken der LED ab.
Lieferumfang

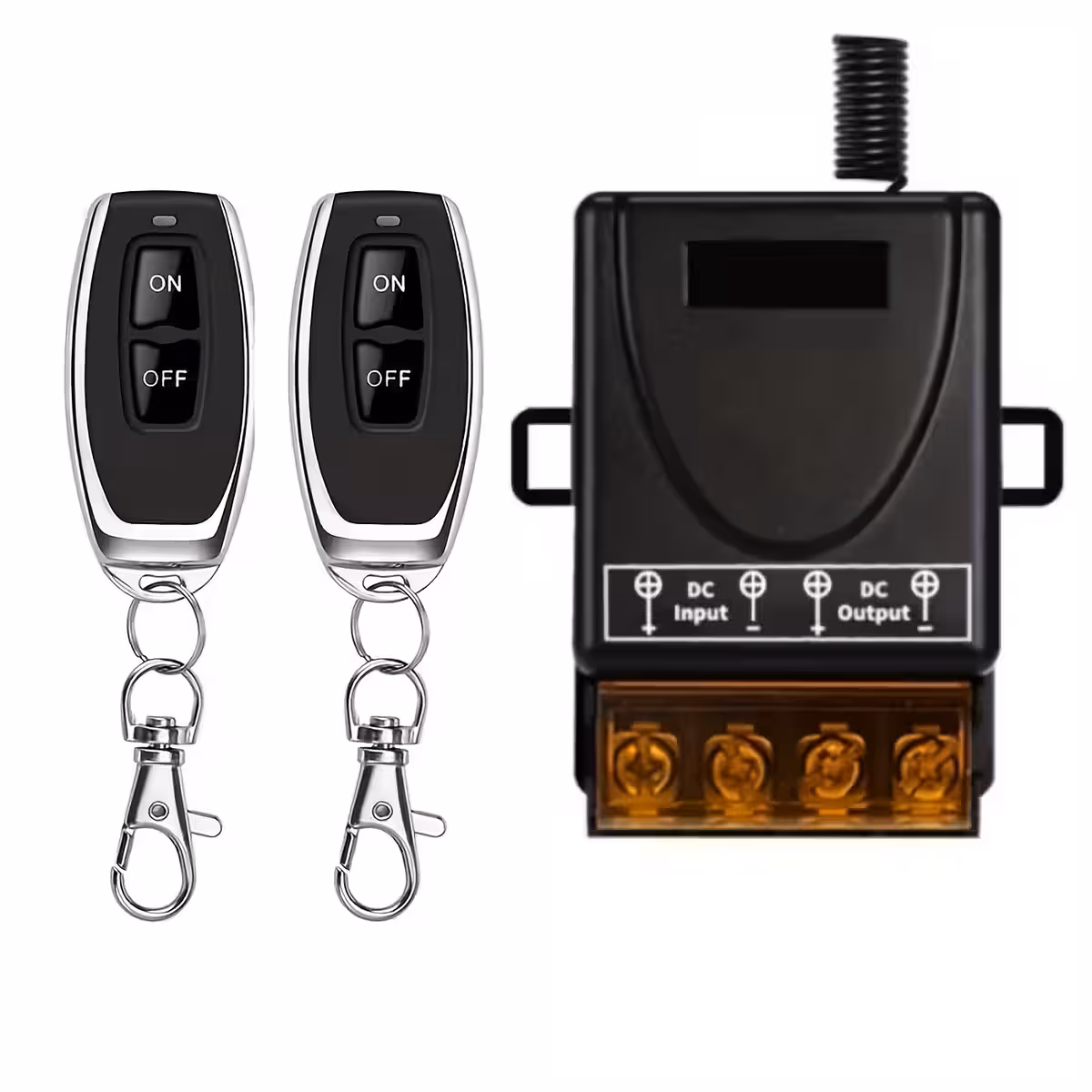

- 1× RF-Relais-Modul 433,92 MHz 30A (DC 8V–80V)
- 2× RF-Fernbedienungen
Häufig gestellte Fragen (FAQ)
Kann ich das Relais sowohl mit 12V als auch mit 24V verwenden?
Ja, das Modul ist für den gesamten Bereich von 8V bis 80V DC ausgelegt. Sie können es direkt an Ihre Spannungsquelle (12V, 24V, 48V, 60V) anschließen, ohne dass Anpassungen erforderlich sind.
Wie viele Fernbedienungen lassen sich anlernen?
Das Modul unterstützt mehrere RF 433 MHz Fernbedienungen mit Learning-Code-Codierung. Sie können den Anlernvorgang für jede weitere Fernbedienung wiederholen, ohne die bereits gespeicherten Codes zu löschen.
Funktioniert das Modul mit meinen vorhandenen Fernbedienungen?
Ja, sofern Ihre Fernbedienung auf 433,92 MHz sendet und den Learning-Code-Standard (z. B. EV1527) nutzt. Fernbedienungen mit Festcode oder anderen Frequenzen sind nicht kompatibel.
Kann ich eine Wasserpumpe zeitgesteuert automatisch abschalten lassen?
Genau dafür ist der Delay-Modus vorgesehen. Nach dem Aktivieren per Fernbedienung schaltet sich die Pumpe nach 5, 10, 15 oder 20 Sekunden automatisch ab. Bitte stellen Sie sicher, dass die Stromaufnahme der Pumpe 30A nicht überschreitet.
Ist das Modul für den Außenbereich geeignet?
Das Modul ist für Temperaturen von -20°C bis +80°C ausgelegt, besitzt jedoch keinen integrierten Wasserschutz. Für den Außeneinsatz sollte es in einem wetterfesten Gehäuse (z. B. IP65) untergebracht werden.
