Automatische Bewässerungssteuerung mit Bodenfeuchtesensor – Intelligente Gartenpflege ohne Wasserverschwendung
Der Boden ist ausgetrocknet, aber Sie sind bei der Arbeit oder haben das Gießen schlichtweg vergessen? Mit diesem automatischen Bewässerungs-Controller, der direkt mit einer Bodensonde verbunden ist, startet Ihre Pumpe genau dann, wenn sie gebraucht wird – und schaltet sich automatisch wieder ab. Keine komplizierten Zeitpläne, kein Rätselraten und nie wieder vertrocknete Pflanzen.
Hinweis: Das Modul benötigt eine externe 12V DC Stromversorgung. Das integrierte Relais unterstützt bis zu 20A und ist somit mit den meisten gängigen Pumpen und Magnetventilen für Haus und Garten kompatibel.
Warum dieses Modell die richtige Wahl ist (Ihre Vorteile):
- Präzision von ±1% RF — Sie bestimmen den exakten Schwellenwert für die Bewässerung. So vermeiden Sie Überwässerung und schützen Ihre Pflanzen vor Trockenstress.
- Integriertes 20A-Relais — Schließen Sie Ihre Pumpe oder Ihr Magnetventil direkt an, ohne zusätzliche externe Relais oder aufwendige Verkabelung.
- Messbereich 20–99% RF — Funktioniert zuverlässig sowohl in trockenem, sandigem Boden als auch in feuchteren, lehmigen Substraten.
- Einfache Programmierung — Über die SET-Tasten konfigurieren Sie die Ein- und Ausschaltpunkte in weniger als 60 Sekunden direkt am Gerät.
- 12V DC Stromversorgung — Ideal für Off-Grid-Anlagen, kompatibel mit Solarpaneelen, Autobatterien oder Standard-Netzteilen.

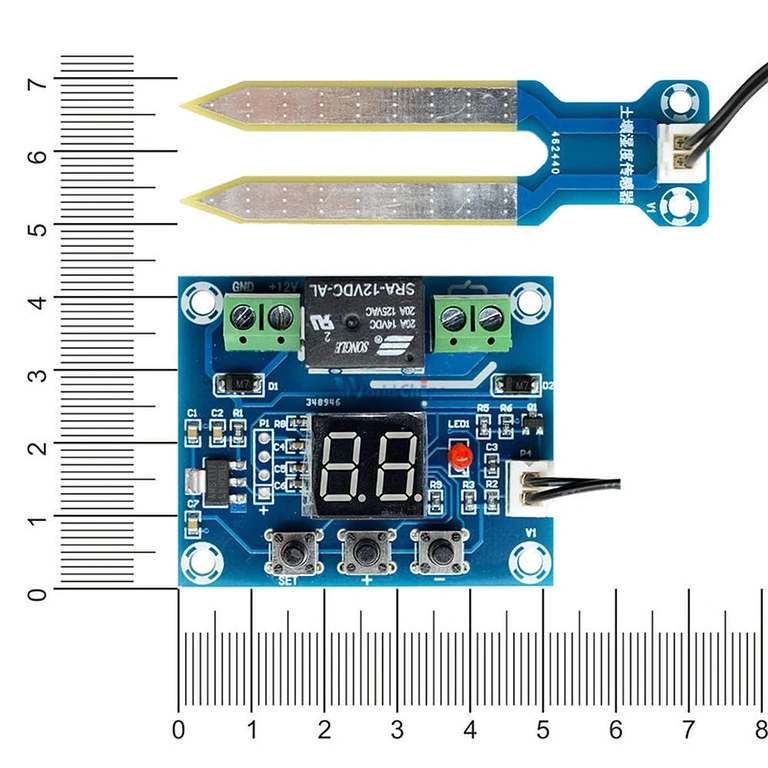

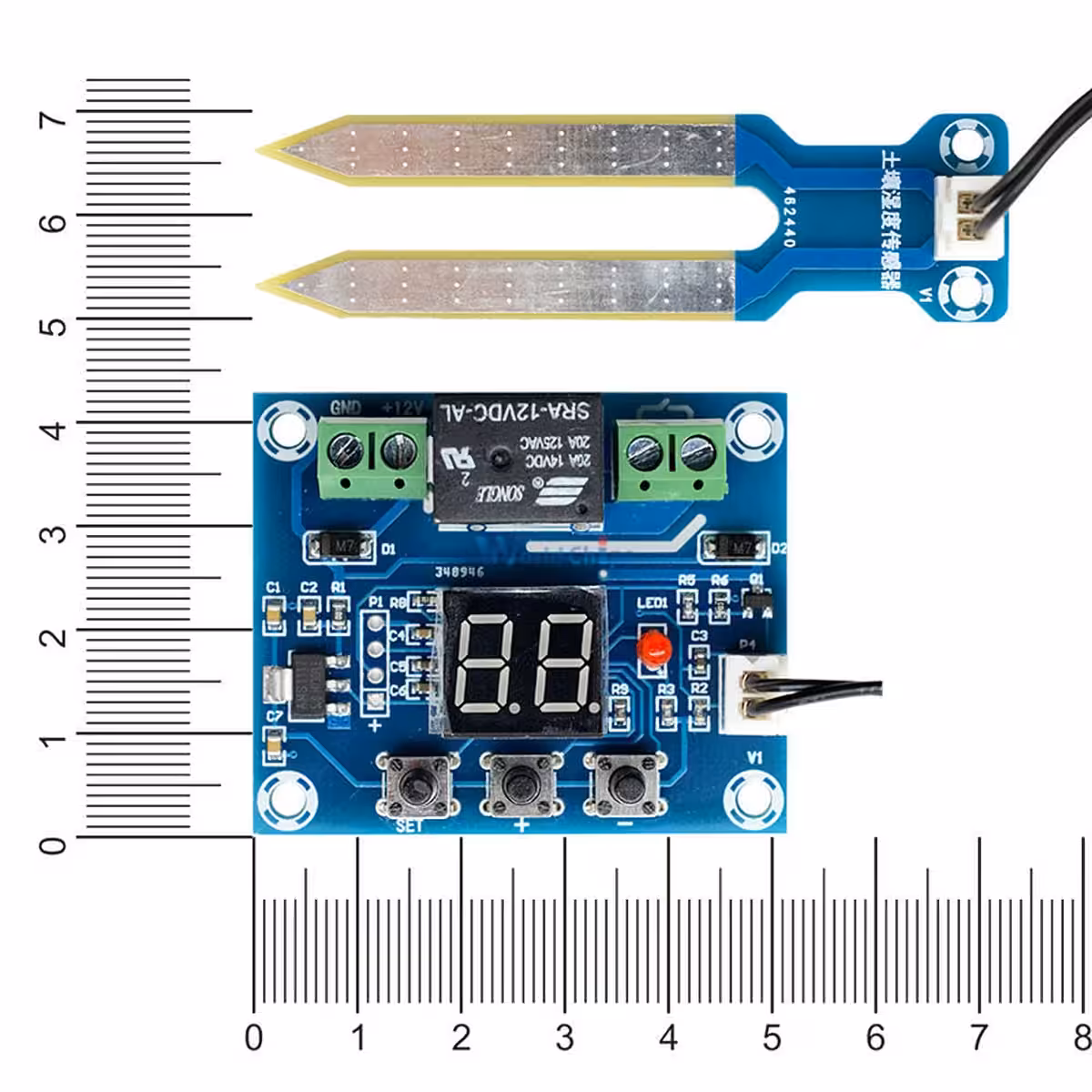

- Kompaktes Design: 52×43×16 mm, ca. 28g — Passt in jedes Gehäuse oder jeden Schaltkasten, ohne viel Platz zu beanspruchen.
Details und Leistung

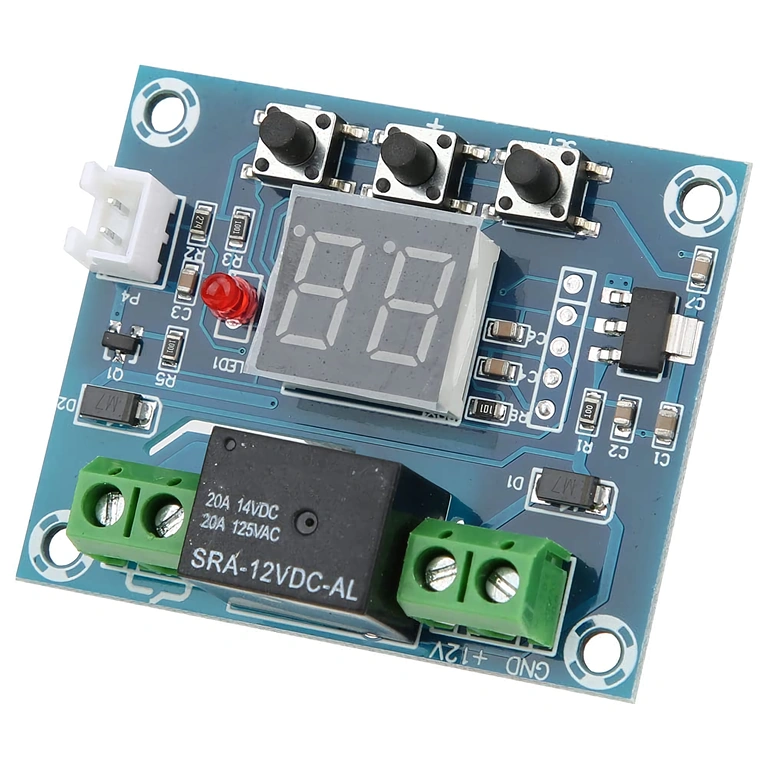

Die Metallsensor-Sonde wird direkt in den Boden gesteckt und misst die elektrische Leitfähigkeit des Substrats: Je feuchter der Boden, desto geringer der Widerstand. Das digitale Display zeigt Ihnen in Echtzeit den Feuchtigkeitsgehalt an – ganz ohne App oder Smartphone. Sobald der Wert unter den eingestellten Schwellenwert fällt, schaltet das NO/NC-Relais und aktiviert die Bewässerung. Erreicht der Boden die gewünschte Feuchtigkeit, stoppt das System automatisch.
| Parameter | Wert / Detail |
|---|---|
| Betriebsspannung | 12V DC |
| Messbereich Feuchtigkeit | 20 – 99% RF |
| Steuerungsgenauigkeit | ±1% RF |
| Max. Schaltstrom Relais | 20A |
| Ausgangstyp | Relais (NO/NC) |
| Modul-Abmessungen | 52 × 43 × 16 mm |
| Gewicht | ca. 28 g |
| Empfohlene Einsatzgebiete | Garten, Gewächshaus, Rasen, Zimmerpflanzen |
Programmierung und Inbetriebnahme

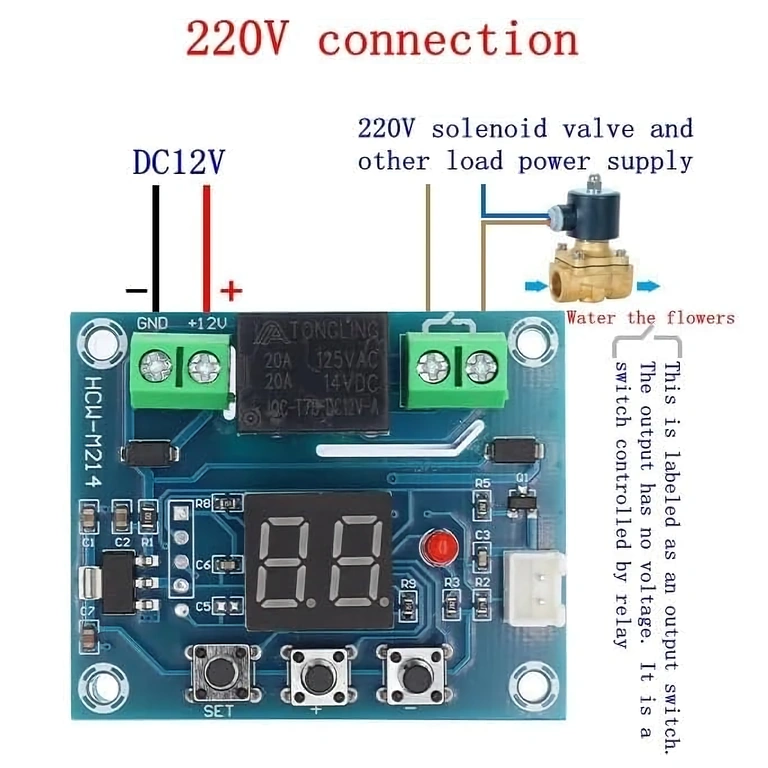

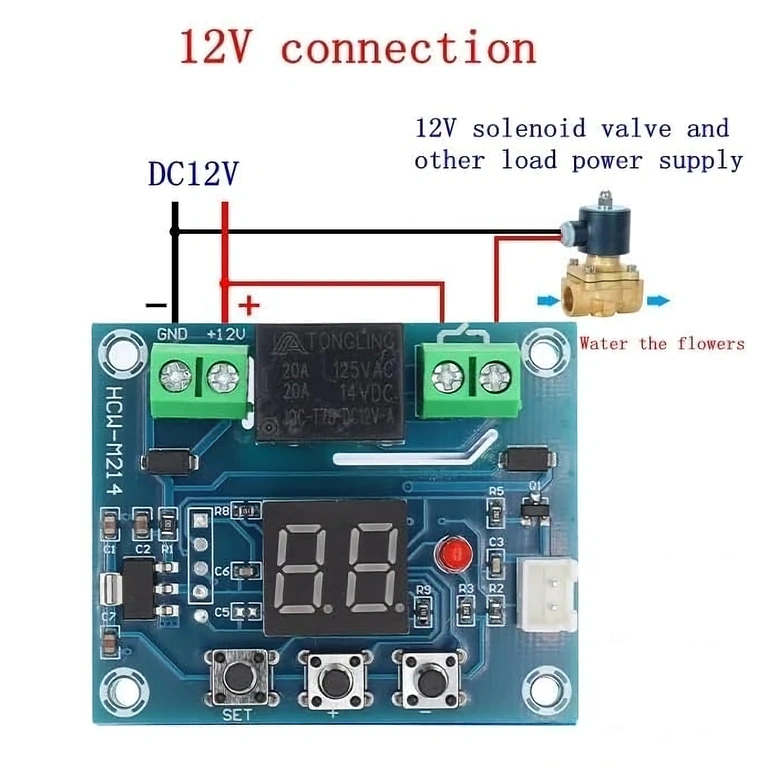

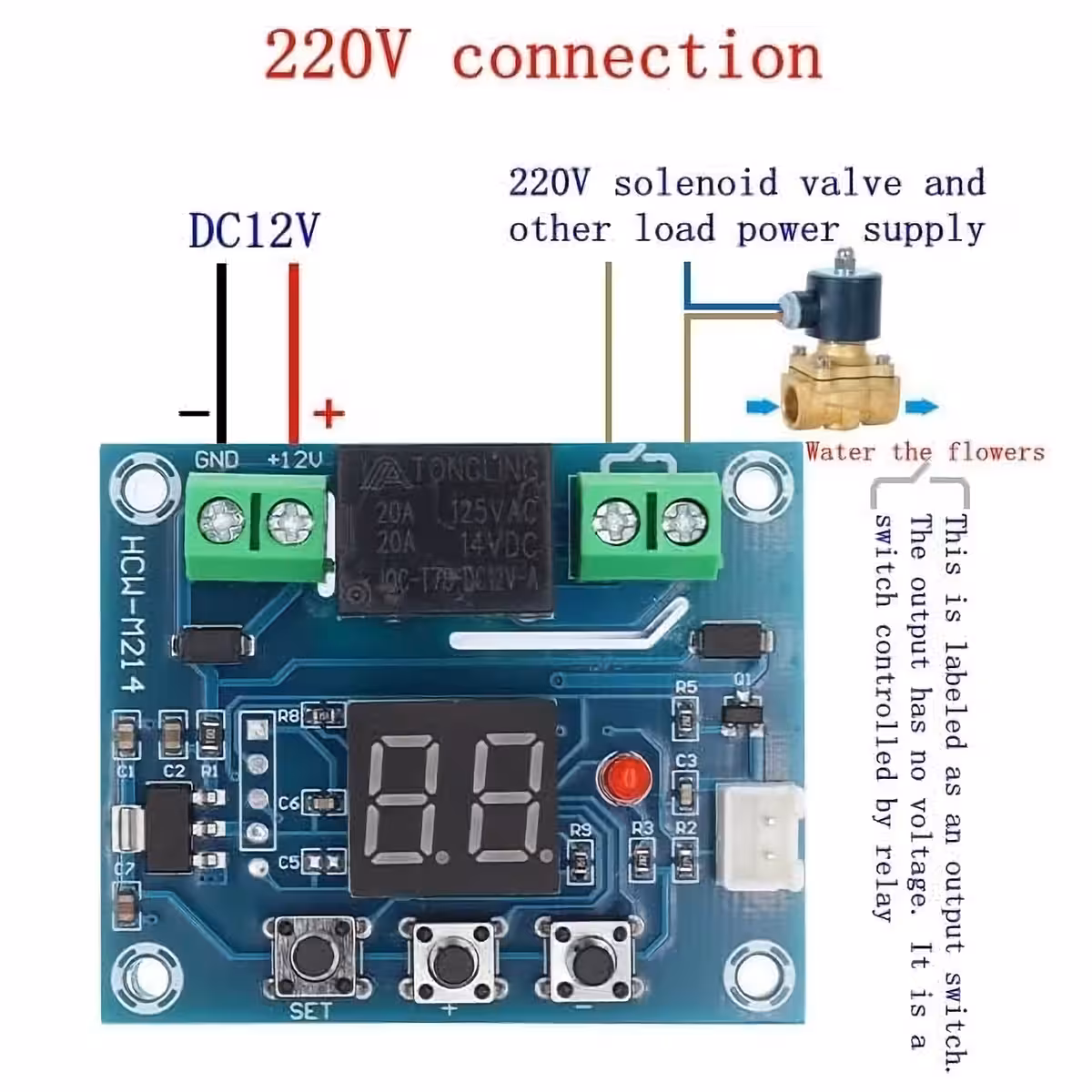

- Verbinden Sie das Modul mit einer 12V DC Stromquelle und schließen Sie den Verbraucher (Pumpe oder Magnetventil) gemäß dem Schaltplan in der Fotogalerie an.
- Platzieren Sie die Metallsensor-Sonde in der gewünschten Tiefe im Boden – das Display zeigt sofort die aktuelle Feuchtigkeit in Prozent an.
- Drücken Sie einmal SET für den Parameter F0 — legen Sie hier den Wert fest, bei dem das Relais abschaltet (Bewässerungsstopp).
- Drücken Sie erneut SET für den Parameter F1 — legen Sie hier den Wert fest, bei dem das Relais einschaltet (Bewässerungsstart).
- Der Parameter F2 dient der erweiterten Kalibrierung und muss unter normalen Bedingungen nicht angepasst werden.
- Logik-Check: Feuchtigkeit fällt unter F1 → Pumpe startet; Feuchtigkeit erreicht F0 → Pumpe stoppt automatisch.

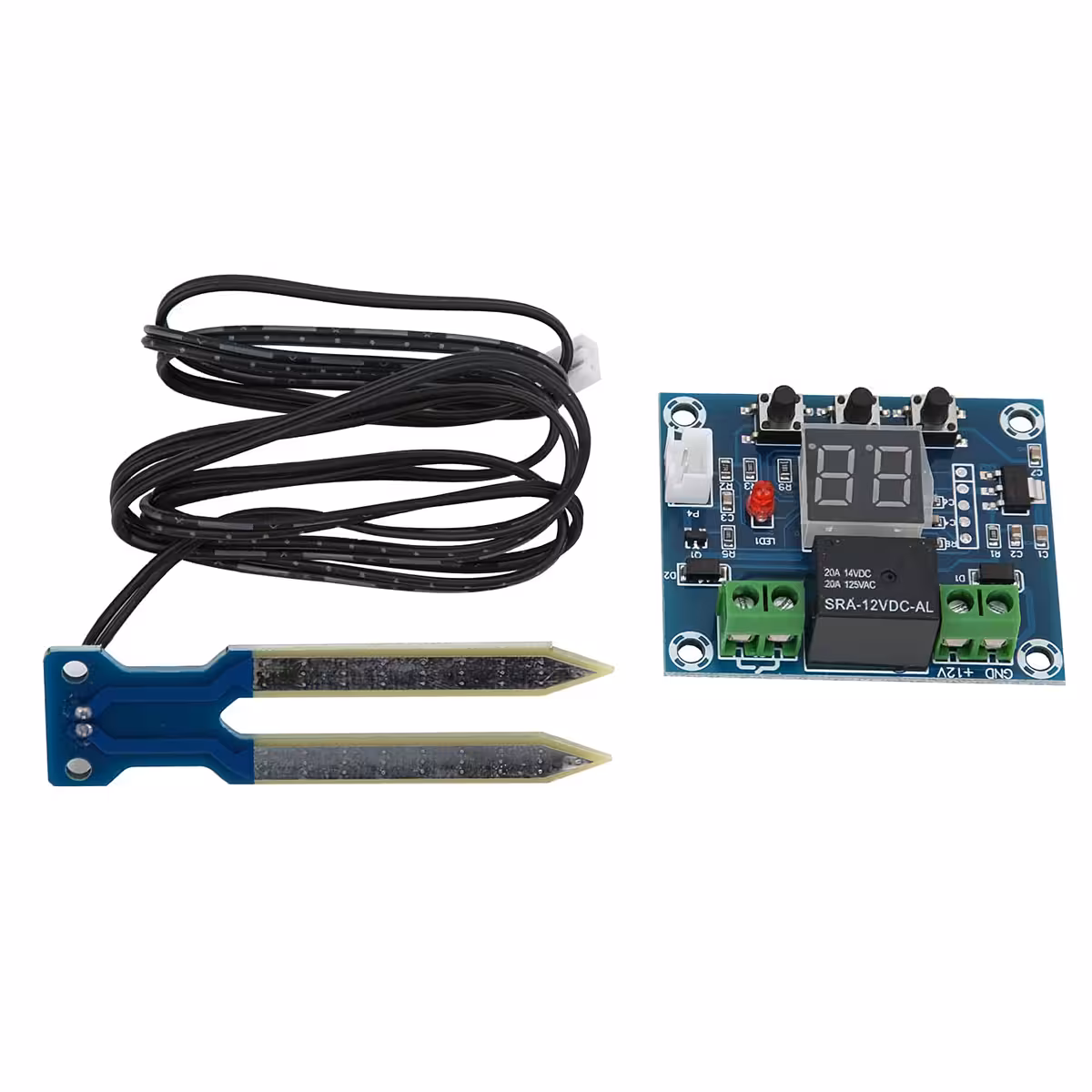

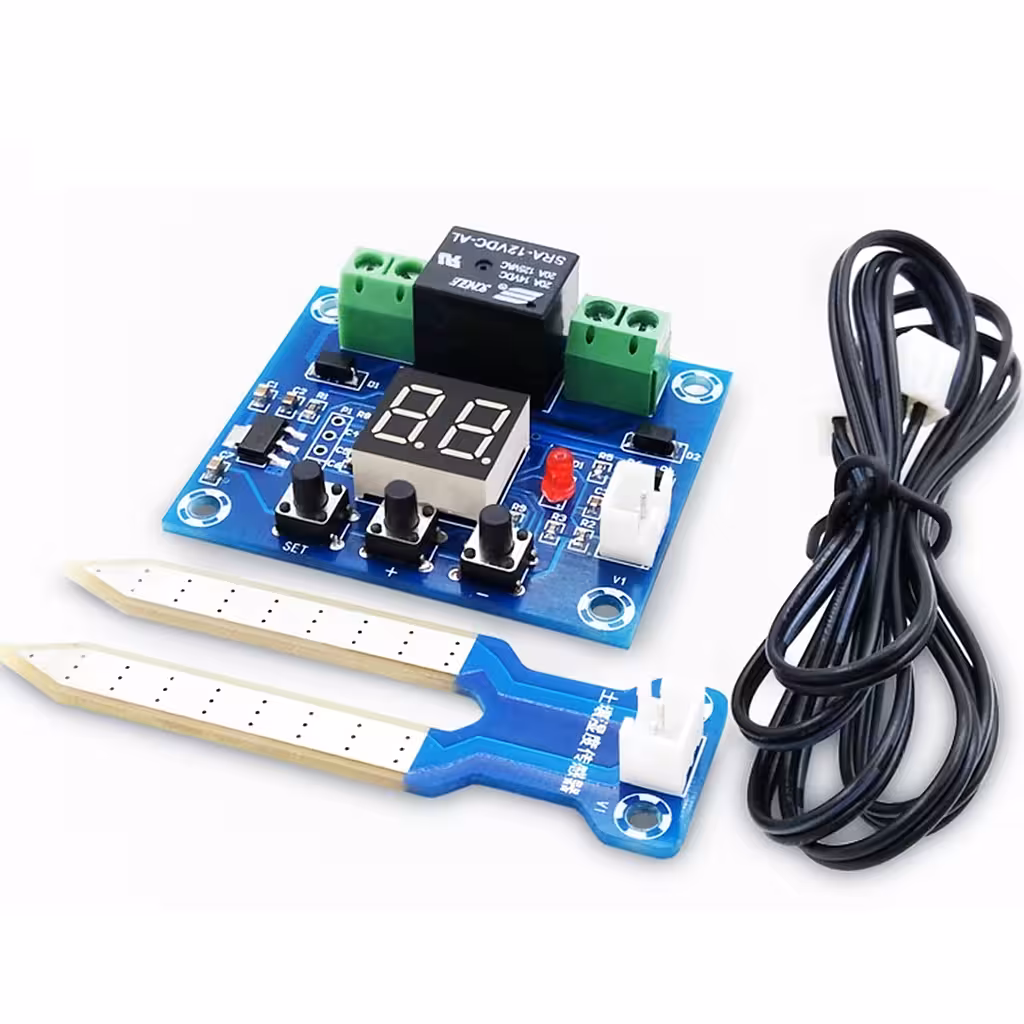

Lieferumfang

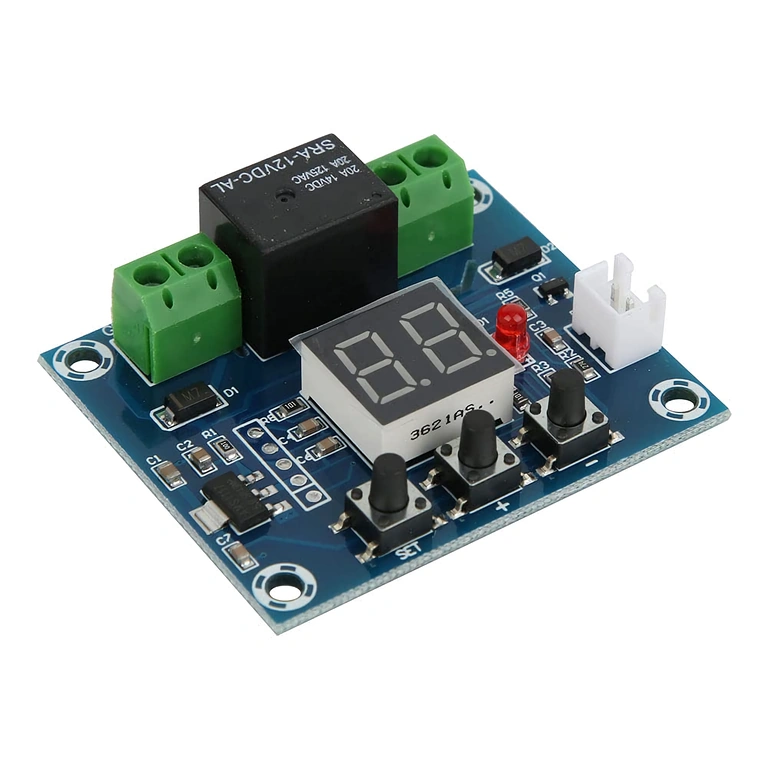

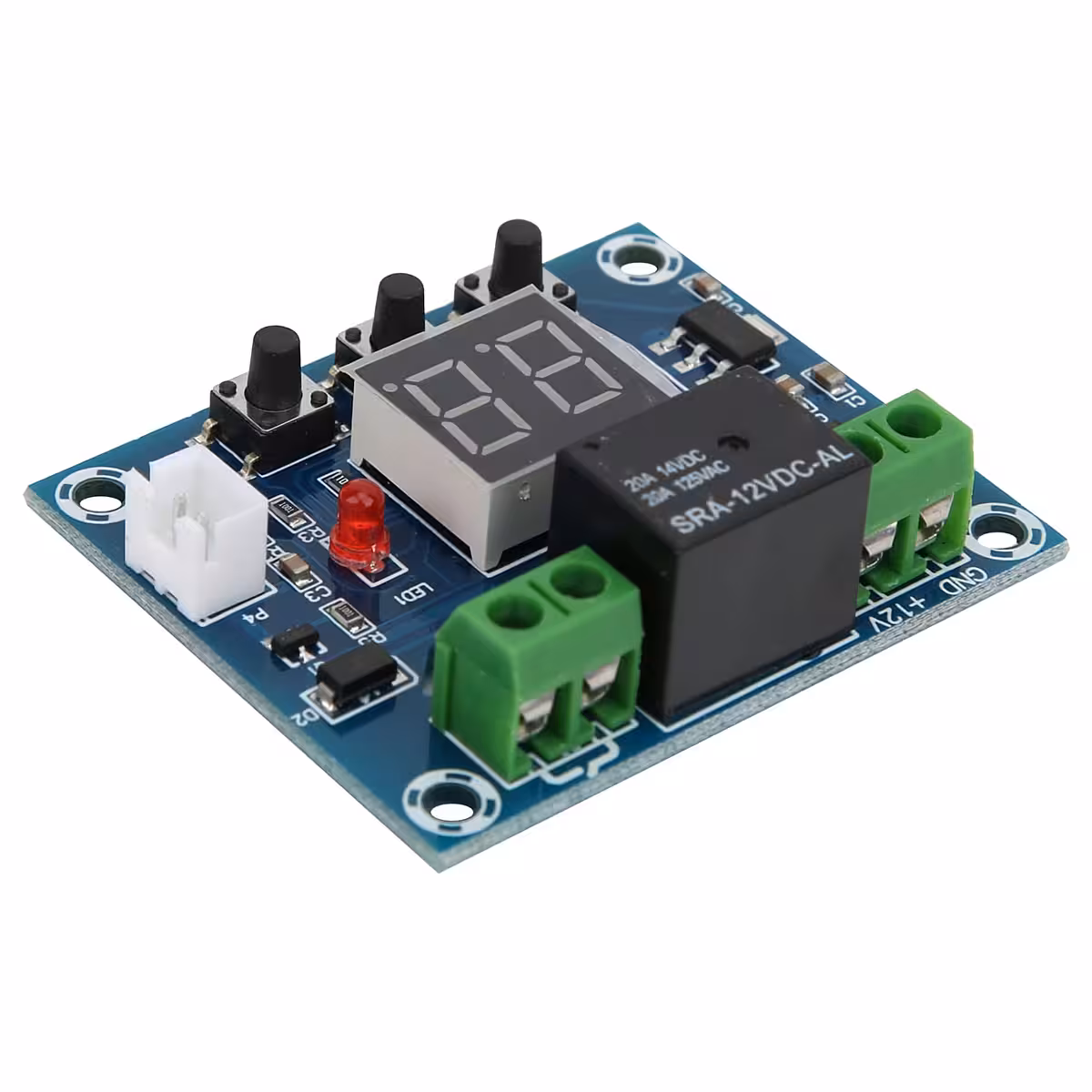

- 1× Bodenfeuchte-Steuerungsmodul mit Display und integriertem Relais

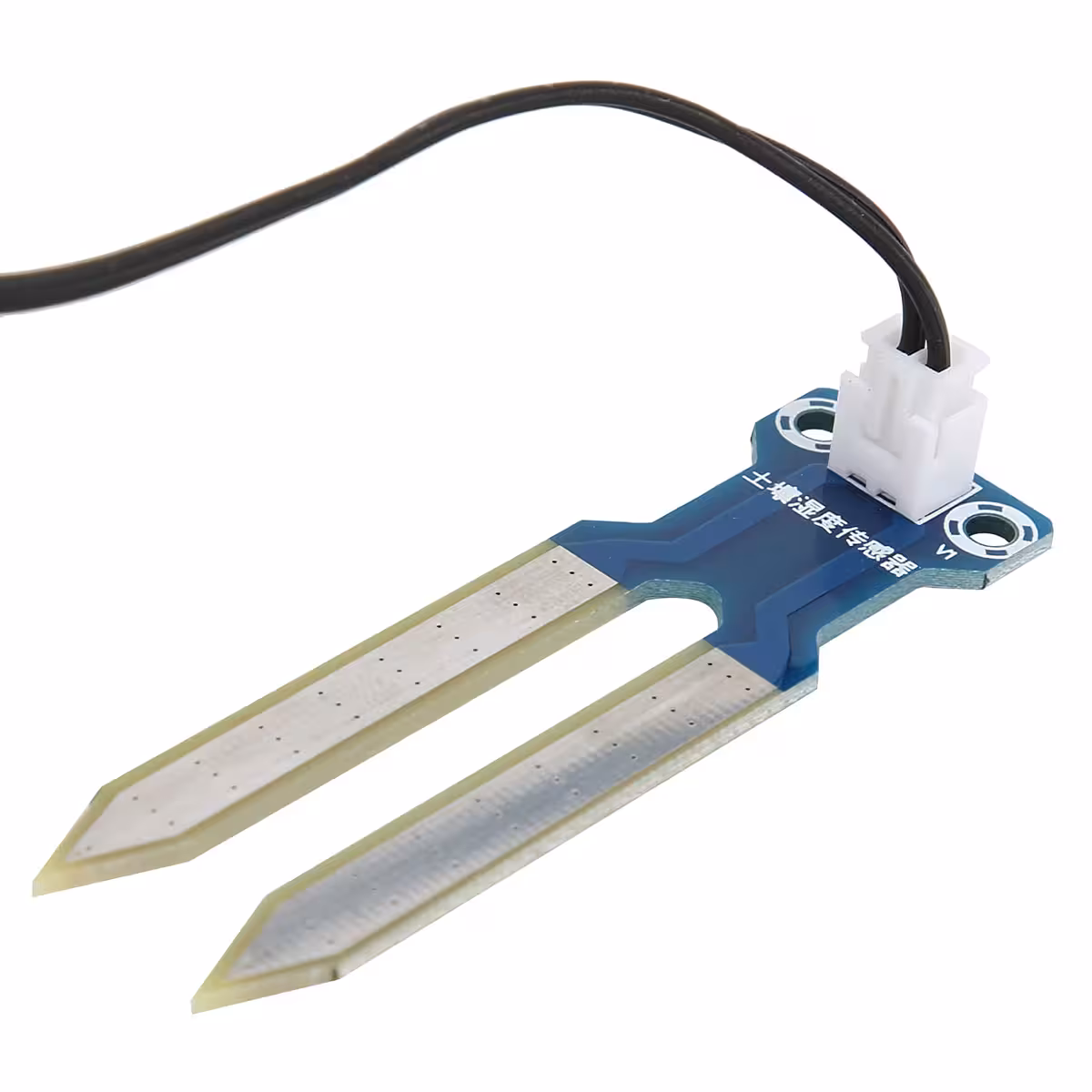

- 1× Bodenfeuchtesensor-Sonde (zwei Metallplatten mit Kabel)
Häufig gestellte Fragen
Funktioniert das Modul mit einer 12V-Solaranlage?
Ja. Jede stabilisierte 12V DC Stromquelle ist kompatibel – egal ob Solarpaneel mit Laderegler, Autobatterie oder Netzteil.
Welche Pumpen können direkt angeschlossen werden?
Dank des 20A-Relais können Sie problemlos handelsübliche Tauch- oder Oberflächenpumpen sowie Standard-Magnetventile für die Bewässerung direkt anschließen.
Ist das System auch für Zimmerpflanzen geeignet?
Absolut. Die Sonde wird einfach in das Substrat gesteckt. In Kombination mit einer kleinen Pumpe oder einem Ventil wird Ihre Pflanze automatisch versorgt, sobald die Erde zu trocken wird.
Ist das Modul für den Außenbereich geeignet?
Die Elektronik muss vor Witterung geschützt werden – bitte montieren Sie das Modul in einem spritzwassergeschützten Gehäuse (z. B. IP65). Die Metallsonde selbst ist für den direkten Einsatz im Boden konzipiert.
Muss die Sonde regelmäßig kalibriert werden?
In der Regel nicht. Der Kalibrierungsparameter F2 ist nur dann relevant, wenn Sie deutliche Abweichungen feststellen. Für den Standardbetrieb sind die Werkseinstellungen optimal.
