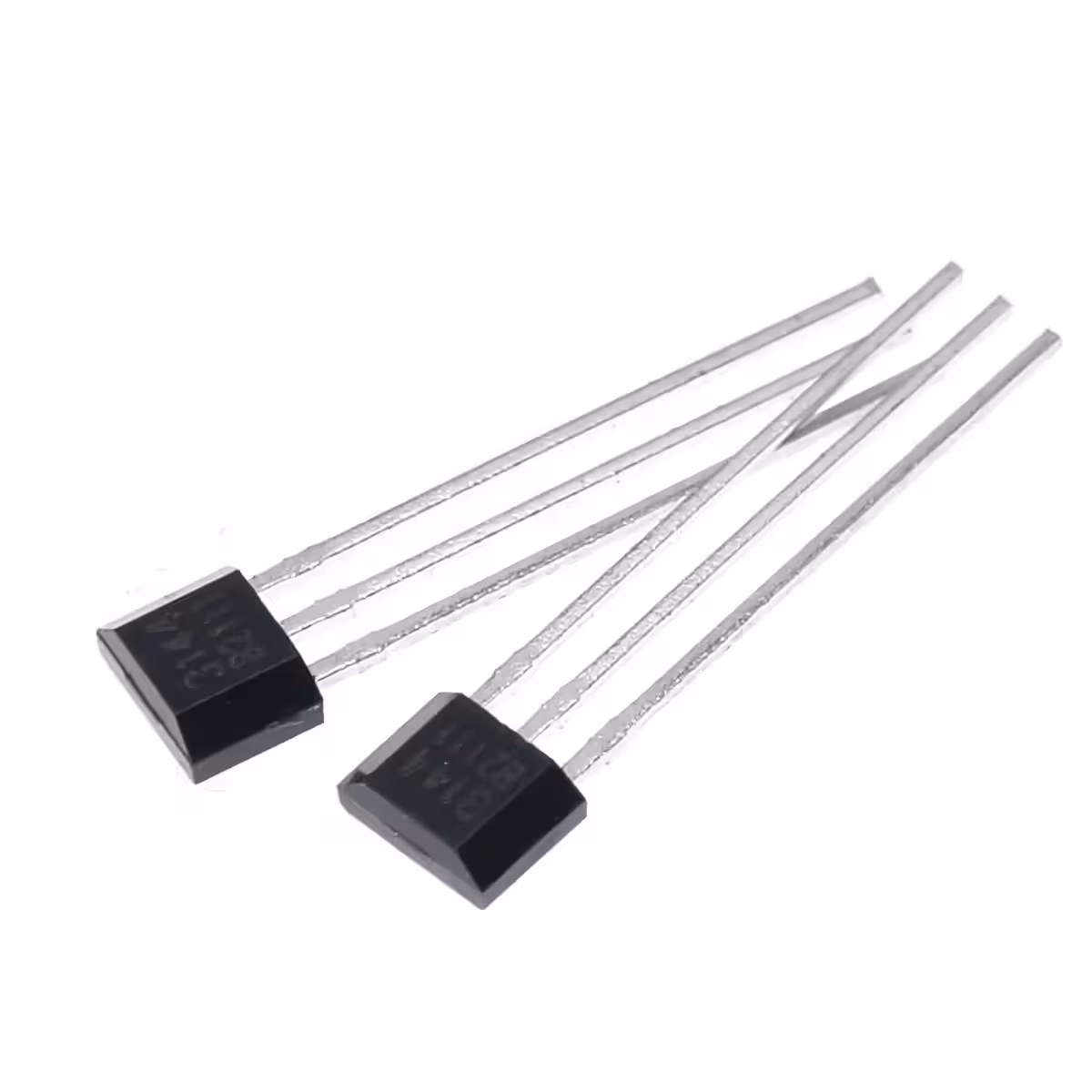

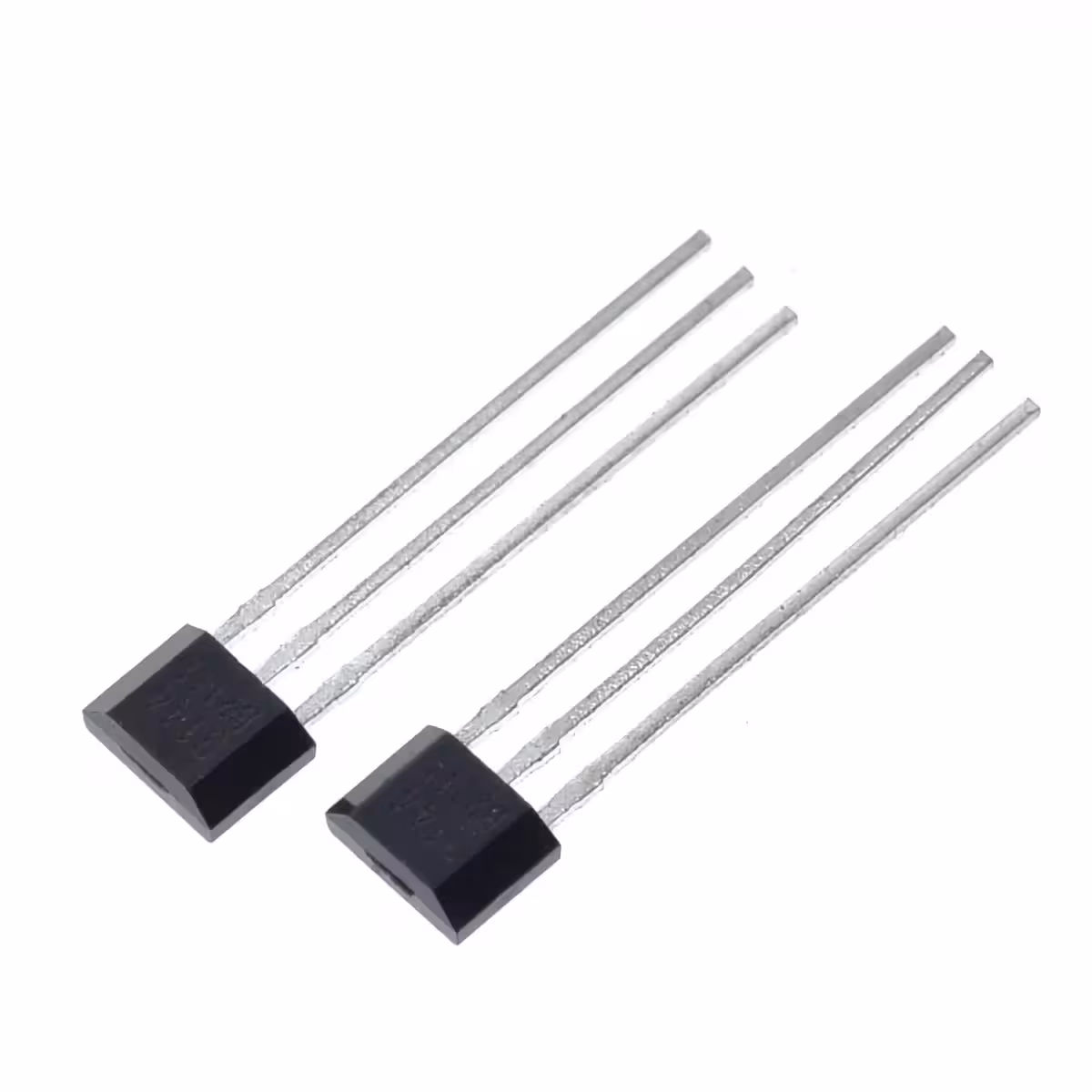

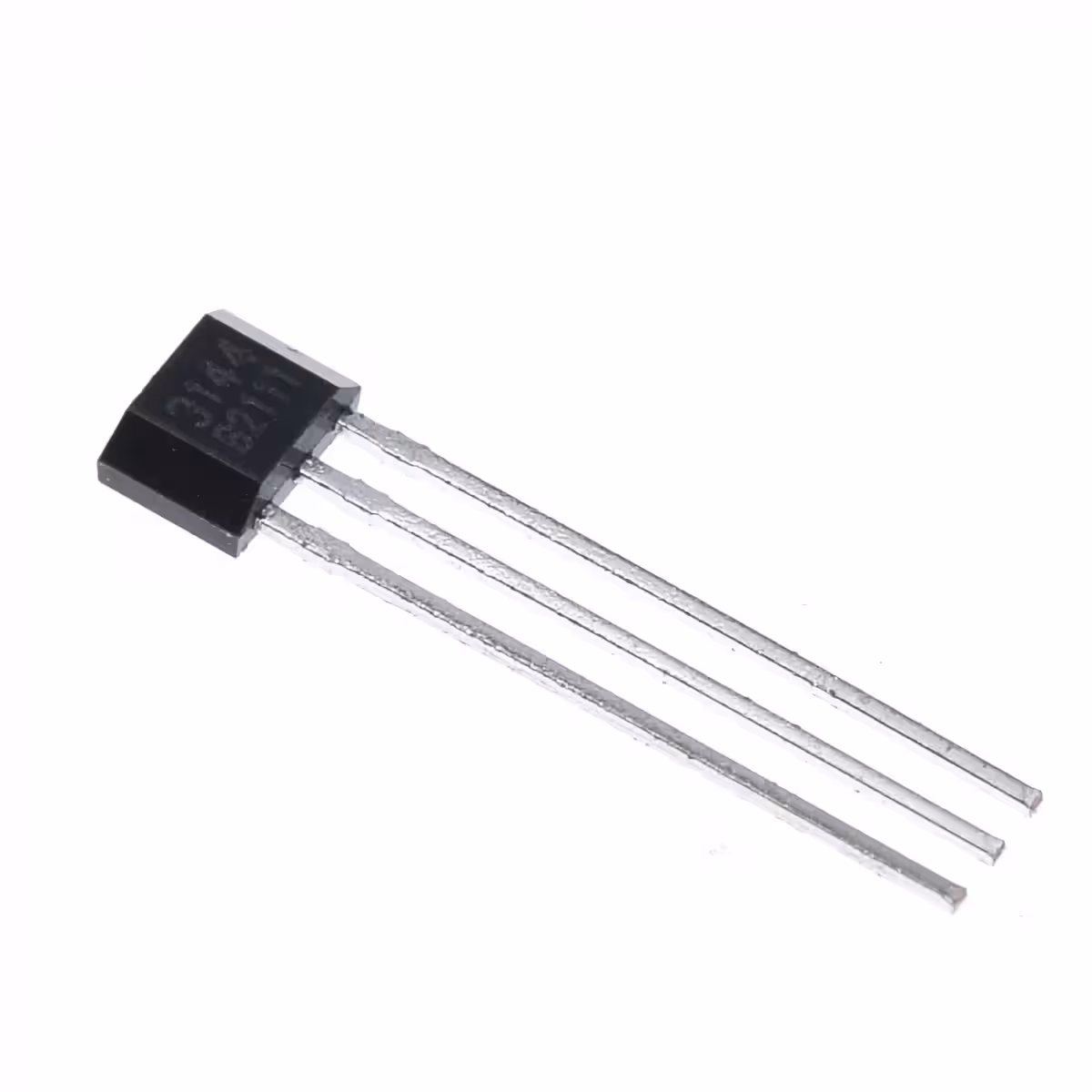

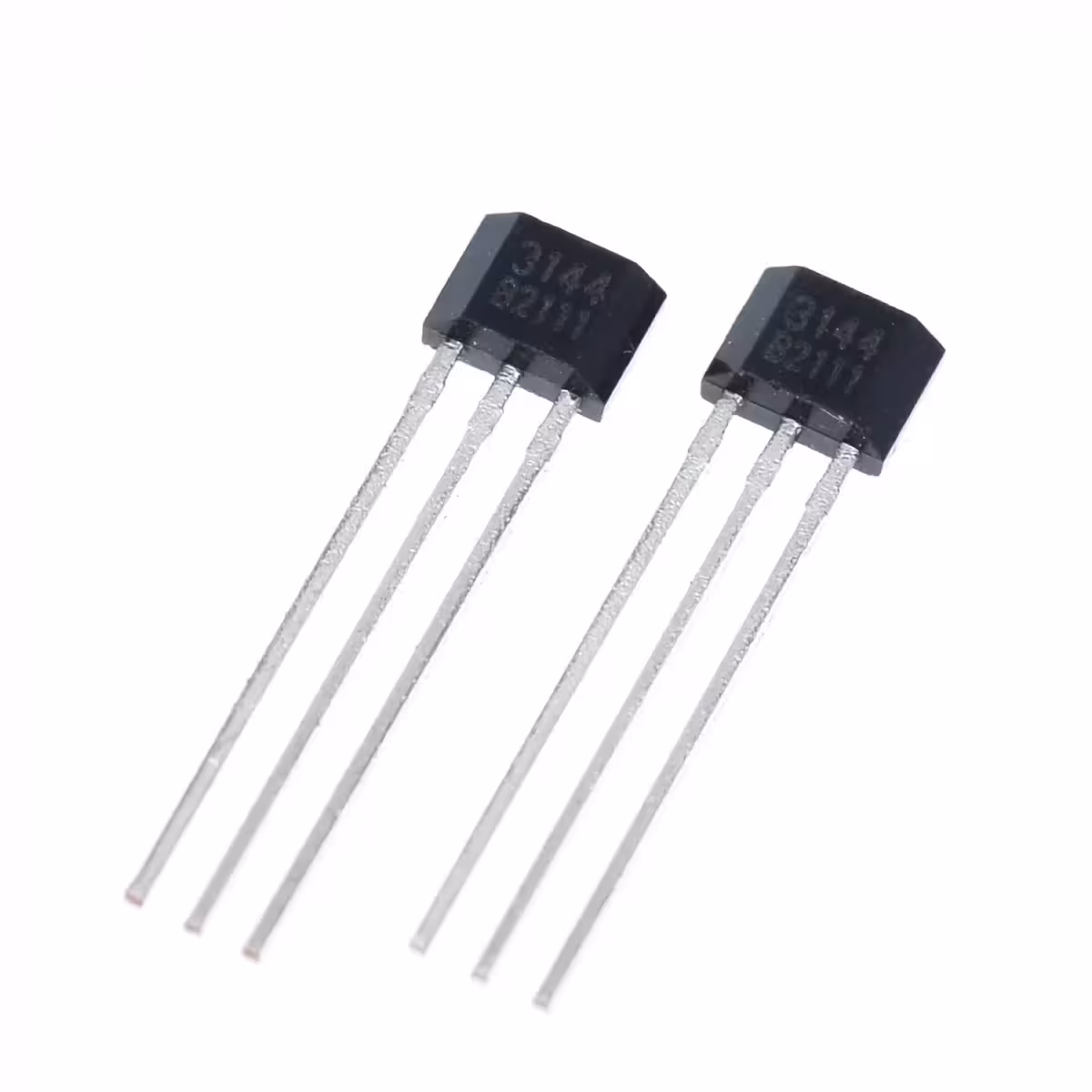

Bipolare Hall-Sensoren für BLDC-Motoren – Das 3er-Set zur vollständigen Instandsetzung
Ihr Elektromotor vibriert beim Anfahren, macht ungewöhnliche Geräusche oder läuft gar nicht erst an? In den meisten Fällen liegt ein Defekt an den Hall-Sensoren vor. Unser 3er-Set bipolarer Hall-Sensoren ist die ideale Lösung für BLDC-Motoren in E-Bikes, E-Scootern, Pedelecs und Hoverboards – so vermeiden Sie den kostspieligen Austausch des gesamten Motors oder Controllers.
Hinweis: Das Set enthält 3 identische Sensoren – genau die Anzahl, die für den kompletten Austausch in einem standardmäßigen 3-Phasen-BLDC-Motor benötigt wird.
Warum dieses Set die richtige Wahl ist (Ihre Vorteile):
- Breite Kompatibilität — Ersetzt direkt Modelle wie A3144E, OH3144, Y3144, SS441A, 41F, OH41, SH41, SS41F, S41, SS49E, OH49E und 49E ohne notwendige Anpassungen.
- Bipolare Erkennung — Reagiert präzise auf Magnetfelder in beide Richtungen, wodurch Kommutierungsfehler, die zu Vibrationen oder Blockaden unter Last führen, effektiv eliminiert werden.
- Plug-and-Play-Prinzip — Ausgestattet mit 3 Standard-Pins (VCC +5V, GND, Signal) für einen direkten Anschluss ohne aufwendiges Umkabeln oder Adapter.
- Nachhaltige Reparatur — Durch den gleichzeitigen Austausch aller drei Sensoren verhindern Sie, dass kurz nach der Reparatur ein weiterer Sensor ausfällt.
- Kosteneffizient — Ein Bruchteil der Kosten im Vergleich zu einem neuen Motor oder Controller, die oft 10- bis 30-mal teurer sind.
Details und Funktionsweise
Jeder Sensor nutzt den Hall-Effekt: Er erkennt die Magnetfeldänderungen des Rotors und sendet ein digitales Signal an den Controller, der so exakt weiß, wann die Phasen umgeschaltet werden müssen. Ohne diese Information kann der Motor nicht sanft oder gar nicht starten.
Das Ausgangssignal liegt zwischen 0V und 3,2V. Der Anschluss am Motor erfolgt über den typischen 5-adrigen Stecker: 2 Adern für die Stromversorgung (+5V und GND) sowie jeweils eine Signalleitung pro Sensor. Dies entspricht der Standardkonfiguration für 36V- und 48V-Motoren in gängigen Elektrofahrzeugen.
Schnelltest für defekte Sensoren: Halten Sie einen Magneten an den Sensor und messen Sie mit einem Multimeter die Spannung am Signal-Pin. Ändert sich der Wert nicht zwischen 0V und ca. 3,2V, ist der Sensor defekt. Sollten alle Sensoren den Test bestehen, überprüfen Sie bitte die Verkabelung am Motorausgang sowie den Controller.
| Parameter | Details |
|---|---|
| Sensortyp | Bipolarer Hall-Sensor |
| Kompatible Modelle | A3144E, OH3144, Y3144, SS441A, 41F, OH41, SH41, SS41F, S41, SS49E, OH49E, 49E |
| Betriebsspannung | +5V DC |
| Ausgangssignal | 0V – 3,2V (digital) |
| Anzahl Pins | 3 (VCC, GND, Signal) |
| Motoranschluss | 5-adriger Stecker (2x Strom, 3x Signal) |
| Anwendungsbereiche | E-Bike, E-Scooter, Pedelec, Hoverboard |
| Lieferumfang | 3 Sensoren |
Lieferumfang
- 3x Bipolarer Hall-Sensor (kompatibel mit A3144E, 41F, SS41F u. a.)
Häufig gestellte Fragen (FAQ)
Woran erkenne ich, dass die Hall-Sensoren defekt sind?
Typische Symptome sind ein Motor, der nicht anläuft, stark vibriert oder unter Last blockiert. Führen Sie den Schnelltest durch: Halten Sie einen Magneten an den Sensor und messen Sie die Spannung am Signal-Pin. Diese muss zwischen 0V und ca. 3,2V variieren. Bleibt die Spannung konstant, ist der Sensor defekt.
Sind die Sensoren mit meinem Motor kompatibel?
Wenn Ihr Motor Sensoren vom Typ A3144, 41F, SS41F oder eine der oben genannten Alternativen verwendet, sind diese Sensoren voll kompatibel. Dies gilt für die überwiegende Mehrheit der 36V- und 48V-BLDC-Motoren in E-Bikes und E-Scootern.
Warum sollte ich alle 3 Sensoren tauschen, wenn nur einer defekt ist?
Die Sensoren unterliegen dem gleichen Verschleiß und haben die gleiche Betriebsdauer. Wenn ein Sensor ausfällt, ist die Wahrscheinlichkeit hoch, dass die anderen ebenfalls kurz vor dem Ende ihrer Lebensdauer stehen. Ein Komplettaustausch spart Ihnen zukünftige Reparaturarbeiten.
Ist für den Einbau technisches Fachwissen erforderlich?
Sie benötigen keine Spezialwerkzeuge, jedoch ist das Öffnen des Motorgehäuses notwendig. Wir empfehlen, die Verkabelung vor dem Ausbau zu fotografieren, um den Zusammenbau zu erleichtern. Mit handwerklichem Geschick ist der Austausch problemlos durchführbar.
