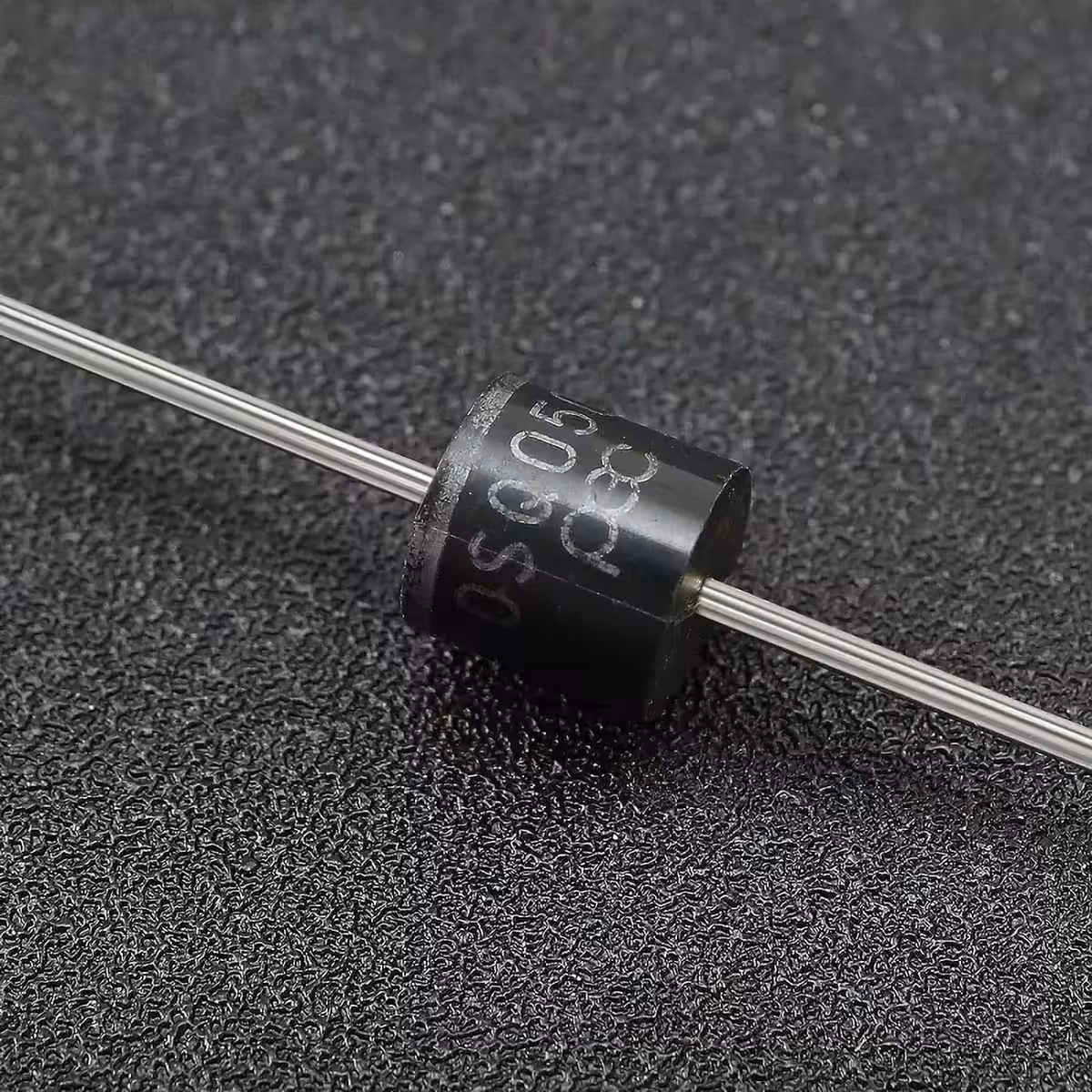

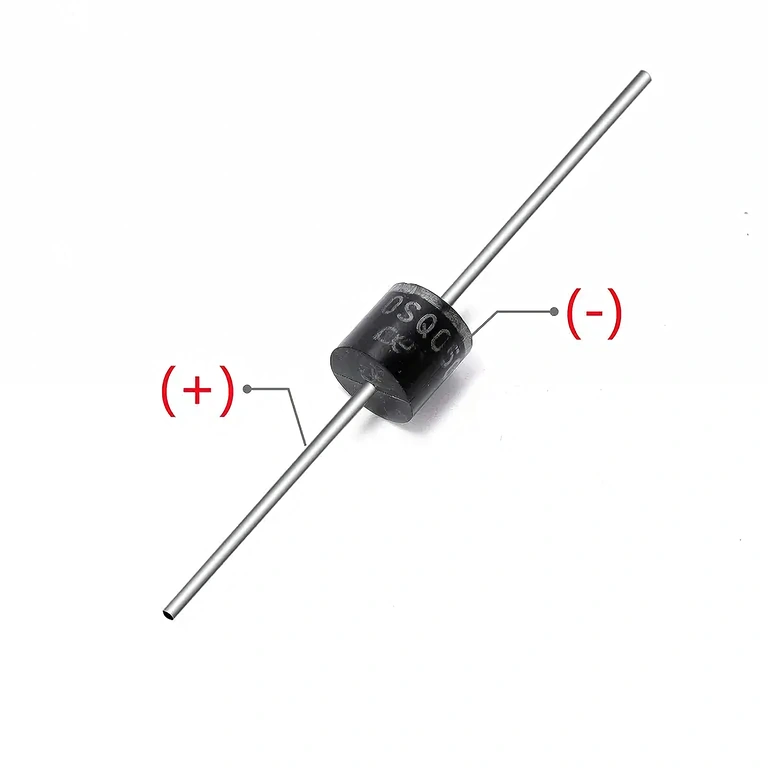

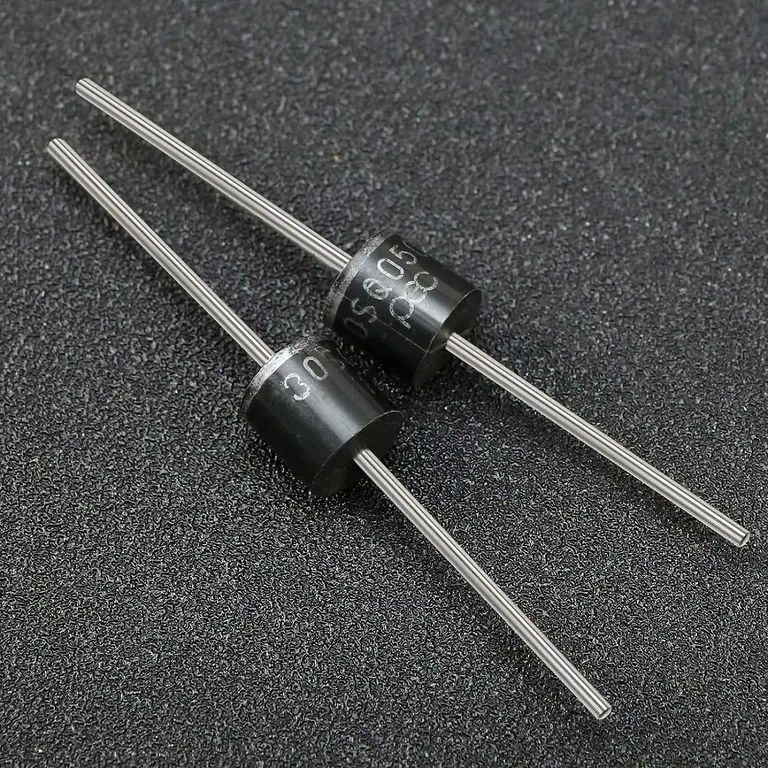

Schottky-Dioden 30SQ050 – 5er-Set für verlustarmen Rückstromschutz
Wenn die Sonne untergeht, produzieren Ihre Solarmodule keinen Strom mehr – doch ohne eine geeignete Sperrdiode kann das Gegenteil passieren: Ihre Batterie entlädt sich über die Photovoltaik-Zellen. Die Schottky-Dioden 30SQ050 verhindern dies zuverlässig und bieten dabei einen deutlich geringeren Spannungsabfall als herkömmliche Silizium-Dioden.
Hinweis: Das Set enthält 5 Stück der Schottky-Diode 30SQ050. Der angezeigte Preis gilt für das gesamte Set.
Warum dieses Modell wählen? (Ihre Vorteile):
- Geringer Spannungsabfall von nur ~0,45V — Im Vergleich zu 0,6–0,7V bei Standard-Silizium-Dioden bedeutet dies weniger Wärmeentwicklung und mehr Energie, die tatsächlich in Ihrer Batterie ankommt.
- 100% Schutz vor Rückentladung — Verhindert effektiv, dass bei Dunkelheit oder Teilverschattung Strom zurück in die Module fließt.
- 30A Nennstrom — Ideal ausgelegt für Anlagen mit mehreren parallel geschalteten Modulen.
- Vielseitig einsetzbar — Kompatibel mit 12V, 24V und 48V Off-Grid-Systemen.
- Praktisches 5er-Set — Optimal für eine komplette Installation oder als Reserve, mit einem attraktiven Preisvorteil gegenüber Einzelkäufen.
Details und Leistung
Die Schottky-Technologie ersetzt den klassischen p-n-Übergang durch eine Metall-Halbleiter-Barriere. Dies reduziert den Durchlassspannungsabfall drastisch und eliminiert praktisch die Sperrverzugszeit. Das Ergebnis: Weniger thermische Verluste bei hohen Strömen und ein stabiles Verhalten selbst bei schnellen Lastwechseln.
Das TO-277A (SQ-Gehäuse) verfügt über eine flache Kontaktfläche, die eine direkte Montage auf einem Kühlkörper oder einem Metallgehäuse ermöglicht – besonders wichtig, wenn Sie sich dem Grenzbereich von 30A nähern. Die zulässige Sperrschichttemperatur von bis zu +150°C bietet zudem eine hohe Sicherheitsreserve bei direkter Sonneneinstrahlung.
| Parameter | Wert / Detail |
|---|---|
| Modell | 30SQ050 |
| Typ | Schottky-Diode – Sperrdiode / Bypass-Diode |
| Durchlassstrom (Iav) | 30A |
| Maximale Sperrspannung (VRRM) | 50V |
| Durchlassspannung (VF typisch) | ~0,45 – 0,55V bei 30A |
| Sperrschichttemperatur (Tj) | -55°C … +150°C |

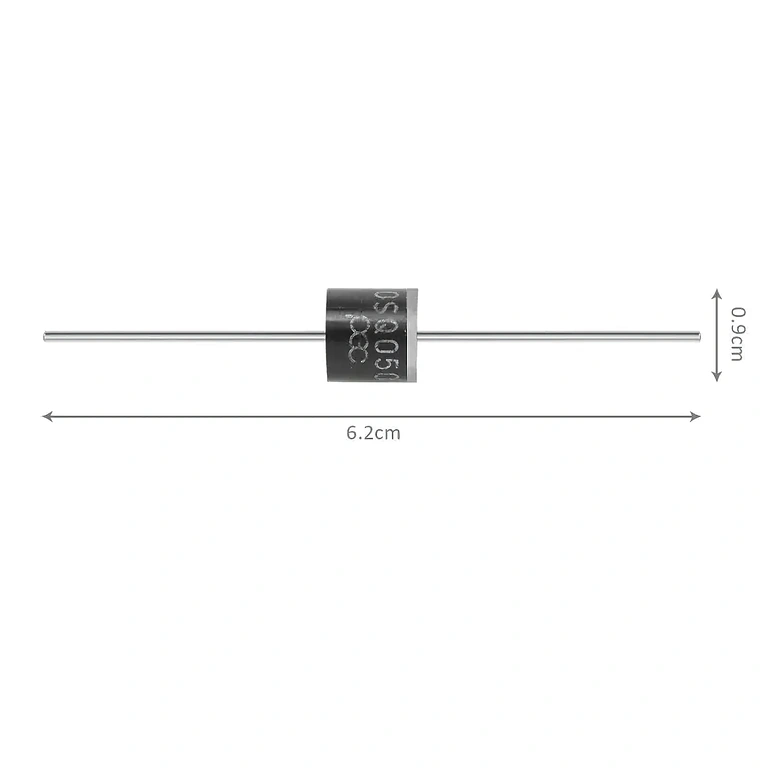

| Gehäusebauform | TO-277A (SQ) |
| Solar-Systemkompatibilität | 12V / 24V / 48V |
| Batterie-Kompatibilität | AGM, GEL, Blei-Säure |
| Menge im Set | 5 Stück |
Lieferumfang

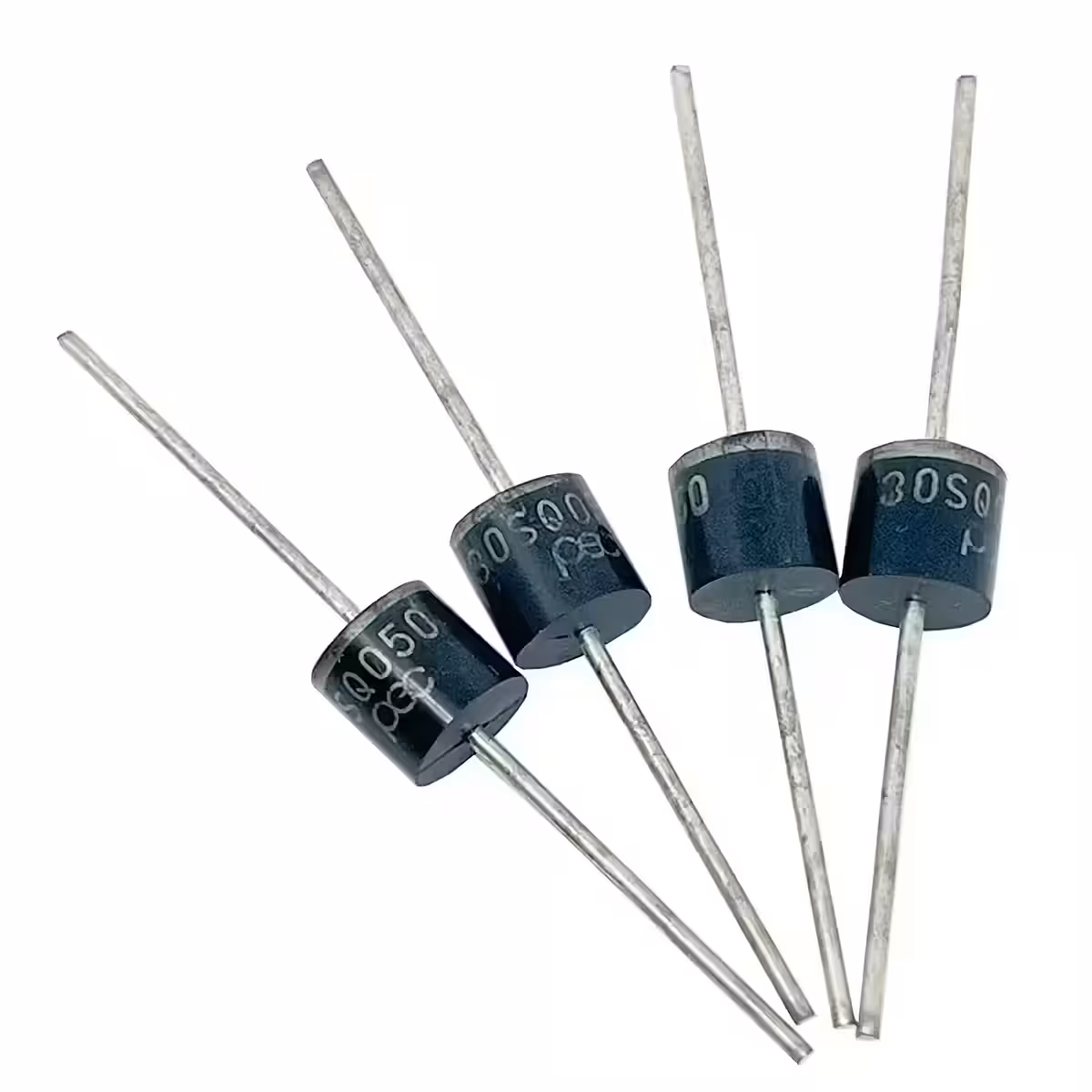

- 5 x Schottky-Diode 30SQ050 (30A / 50V, Gehäuse TO-277A)
Häufig gestellte Fragen
Wie viele Dioden sind enthalten und wie setzt sich der Preis zusammen?
Das Set enthält 5 Stück der Schottky-Diode 30SQ050. Der angezeigte Preis bezieht sich auf das gesamte Set, nicht auf eine einzelne Diode.
Kann ich diese Dioden in einem 48V-Solarsystem verwenden?
Ja, die maximale Sperrspannung von 50V erlaubt den Einsatz in 12V-, 24V- und 48V-Systemen. Als Faustregel für eine maximale Lebensdauer sollte die Betriebsspannung 80% des Nennwertes nicht dauerhaft überschreiten.
Warum Schottky und keine normale Silizium-Diode?
Eine herkömmliche Silizium-Diode verliert bei Stromfluss etwa 0,6–0,7V. Die Schottky-Diode 30SQ050 kommt auf nur ca. 0,45V. Bei 30A summiert sich dieser Unterschied über das Jahr hinweg zu einer signifikanten Energieeinsparung, da weniger Strom in Wärme umgewandelt wird.
Ist ein Kühlkörper zwingend erforderlich?
Bei Strömen unter 10–15A leitet das TO-277A-Gehäuse die Wärme ausreichend ab. Sollte Ihre Anlage jedoch dauerhaft nahe der 30A-Grenze betrieben werden, empfehlen wir die Montage auf einem Kühlkörper oder einer metallischen Oberfläche, um die Sperrschichttemperatur im sicheren Bereich zu halten.
Können die Dioden auch außerhalb der Solartechnik verwendet werden?
Ja, absolut. Überall dort, wo Sie eine Gleichrichtung, einen Rückstromschutz oder einen Verpolungsschutz in DC-Schaltkreisen bis 50V und 30A benötigen – etwa in Ladegeräten oder industriellen Netzteilen – sind die 30SQ050-Dioden hervorragend geeignet.
