Digitaler PID-Temperaturregler REX C100 mit 40A SSR – Präzise Temperatursteuerung bis 400°C, Komplett-Set
Sie betreiben einen Ofen, einen Inkubator oder ein Schweißgerät und kämpfen mit unkonstanten Temperaturen? Thermische Schwankungen beeinträchtigen nicht nur Ihre Ergebnisse, sondern verschwenden auch wertvolle Energie und erfordern ständige manuelle Korrekturen. Der REX C100 Temperaturregler schafft hier Abhilfe: Dank fortschrittlichem PID-Algorithmus, einer Genauigkeit von ±0,5 % und einer Reaktionszeit von nur 0,5 Sekunden gehören Temperaturschwankungen der Vergangenheit an.
Hinweis: Das 40A SSR-Relais sowie der 1000 mm Typ K Fühler sind bereits im Lieferumfang enthalten. Sie benötigen kein weiteres Zubehör – das System ist sofort einsatzbereit.
Ihre Vorteile auf einen Blick:
- Präzision von ±0,5 % FS bei 14-Bit-Auflösung – Im Gegensatz zu einfachen Thermostaten ohne PID-Regelung bleibt die Temperatur stabil und pendelt nicht um den Sollwert.
- Inklusive 40A SSR-Relais – Ermöglicht die Steuerung hoher Lasten ohne mechanischen Verschleiß. Während herkömmliche Relais nach ca. 100.000 Schaltzyklen verschleißen, ist das SSR nahezu wartungsfrei.
- Typ K Fühler (1000 mm) inklusive – Dank der großzügigen Kabellänge erreichen Sie auch schwer zugängliche Messpunkte ohne zusätzliche Verlängerungen.
- Dual-Display (PV/SV) – Sie haben sowohl die aktuelle Ist-Temperatur (PV) als auch den eingestellten Sollwert (SV) jederzeit im Blick, ohne durch Menüs navigieren zu müssen.
- DIN-Format 48×48 mm – Passt perfekt in Standard-Schalttafelausschnitte; keine aufwendigen Anpassungen erforderlich.
- Konfigurierbar für Heizen & Kühlen – Der Regler lässt sich flexibel über das Menü für beide Anwendungsbereiche einstellen.
- Plug-and-Play-Set – Controller, SSR und Sensor in einem Paket; in weniger als 30 Minuten betriebsbereit.
Leistung und technische Details
Der PID-Algorithmus des REX C100 berechnet kontinuierlich die Differenz zwischen Ist- und Sollwert und passt die Ausgangsleistung präzise an, um ein Überschwingen zu verhindern. Die 14-Bit-Auflösung und das Abtastintervall von 0,5 Sekunden sorgen dafür, dass jede thermische Abweichung sofort erkannt und korrigiert wird.
Der Steuerausgang sendet ein Signal von 250V AC / 3A direkt an das mitgelieferte SSR-Relais, welches die Hauptlast verschleißfrei schaltet. Ein Isolationswiderstand von über 50MΩ bei 500V DC garantiert eine vollständige galvanische Trennung zwischen Steuer- und Laststromkreis – ein entscheidender Sicherheitsfaktor für industrielle Anwendungen.
| Parameter | Wert / Detail |
|---|---|
| Modell | REX C100 |
| Betriebsspannung | 220V AC |
| Messbereich | 0 – 400°C |
| Sensortyp | Typ K (Thermoelement) |
| Kabellänge Sensor | 1000 mm |
| Genauigkeit | ±0,5% FS |
| ADC-Auflösung | 14 Bit |
| Abtastrate | 0,5 Sekunden |
| Steuerausgang | SSR-Relais – 250V AC / 3A |
| SSR-Relais enthalten | 40A |
| Isolationswiderstand | >50MΩ bei 500V DC |
| Eigenverbrauch | 10VA |
| Umgebungstemperatur | 0 – 50°C |
| Luftfeuchtigkeit | 30 – 85% RH |
| Abmessungen | 48 × 48 × 110 mm |
| Einbauformat | Standard DIN 48×48 |
Programmierung und Bedienung
Das Dual-Display zeigt Ihnen jederzeit den aktuellen Status. Die Grundeinstellung ist in unter einer Minute erledigt:
- Drücken Sie kurz die SET-Taste, um den Sollwert (SV) anzupassen.
- Nutzen Sie die Pfeiltasten, um die gewünschte Temperatur einzustellen.
- Bestätigen Sie mit SET.
- Für erweiterte Parameter (Hysterese, PID-Modus, Alarme) halten Sie die SET-Taste für 3 Sekunden gedrückt, um in das Konfigurationsmenü zu gelangen.
- Navigieren Sie mit SET durch die Parameter und ändern Sie Werte mit den Pfeiltasten.
- Erfolgt 30 Sekunden lang keine Eingabe, kehrt der Regler automatisch zum Hauptbildschirm zurück.

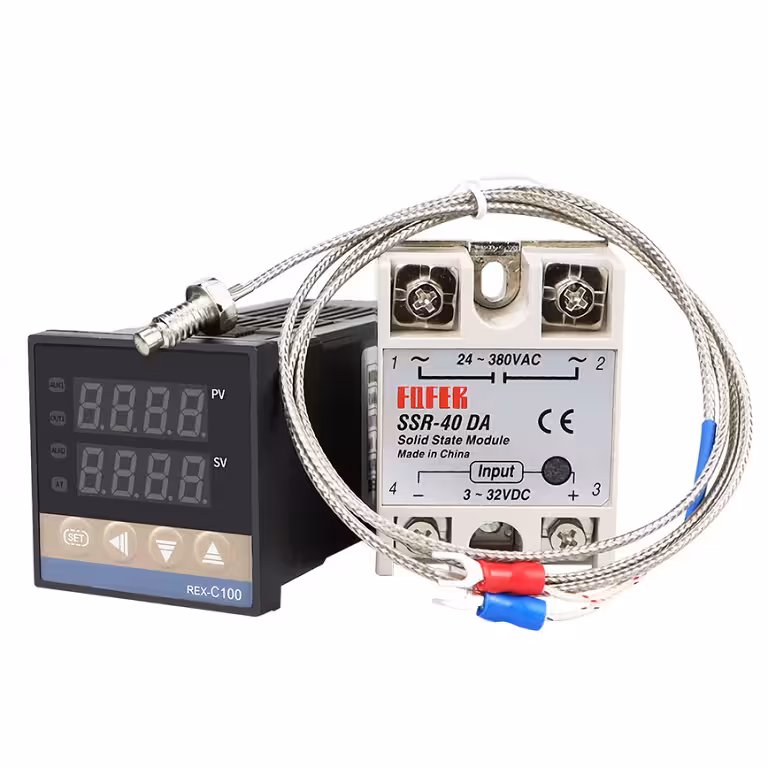

Lieferumfang
- Digitaler Temperaturregler REX C100
- Solid-State-Relais (SSR) 40A
- Temperaturfühler Typ K (0–400°C, 1000 mm Länge)
Häufig gestellte Fragen (FAQ)
Ist das 40A SSR-Relais im Lieferumfang enthalten?
Ja, das Set ist komplett. Sie erhalten den REX C100 Regler, das 40A SSR-Relais und den Typ K Fühler – alles, was Sie für die Installation benötigen.
Kann der Regler auch zum Kühlen verwendet werden?
Ja, absolut. Über das erweiterte Menü können Sie den Ausgang wahlweise für Heiz- oder Kühlprozesse konfigurieren.
Ist der Einbau in Standard-Schalttafeln möglich?
Ja, das DIN-Format 48×48 mm ist ein Industriestandard und passt in jeden entsprechenden Ausschnitt ohne zusätzliche Adapter.
Ist die Konfiguration kompliziert?
Nein. Die Einstellung der Zieltemperatur ist in wenigen Sekunden erledigt. Die erweiterten PID-Parameter sind optional – der Regler ist mit den Werkseinstellungen sofort einsatzbereit.
