4-Kanal Funk-Relais Modul 433MHz – Steuern Sie bis zu 4 Geräte mit einer einzigen Fernbedienung
Sie möchten Ihr Garagentor, Rollläden oder Ihre Außenbeleuchtung bequem per Funk steuern? Mit diesem 4-Kanal-Empfänger und den zwei mitgelieferten Fernbedienungen automatisieren Sie bis zu vier unabhängige Stromkreise – ganz ohne komplizierte Installation oder zusätzliche Anschaffungen. Das 433MHz-Relaismodul ist sofort einsatzbereit und enthält alles, was Sie für den Start benötigen.

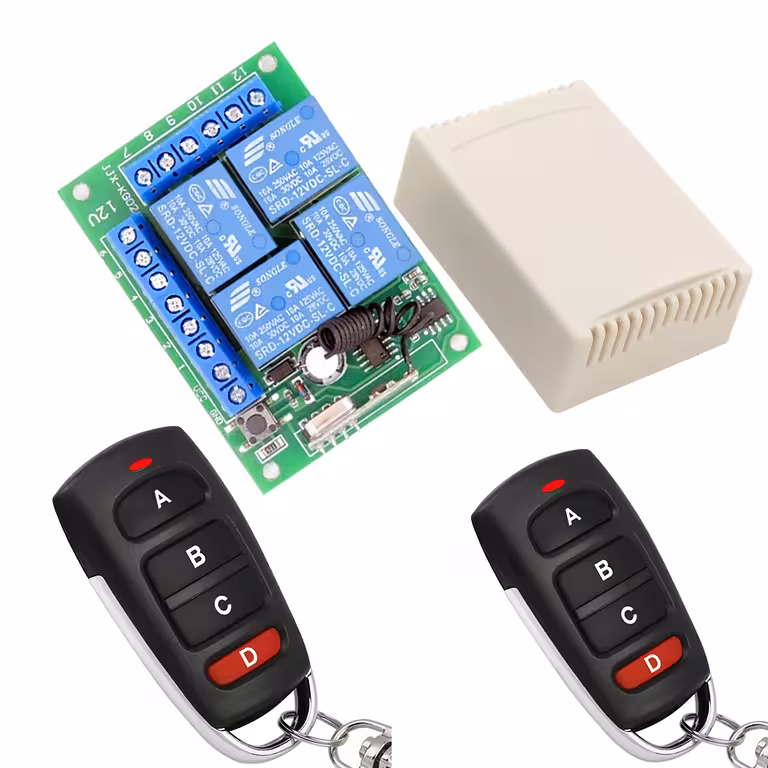

Hinweis: Das Set umfasst das Empfängermodul mit 4 Relais sowie 2 Fernbedienungen mit je 4 Tasten. Die Stromversorgung erfolgt über 12V DC — ein Netzteil ist nicht im Lieferumfang enthalten.
Warum dieses Modell? (Ihre Vorteile):
- Komplett-Set — Empfängermodul und 2 Fernbedienungen direkt im Lieferumfang enthalten, keine versteckten Kosten.
- 4 unabhängige Kanäle — Steuern Sie Tor, Rollladen, Pumpe oder Licht individuell über separate Tasten.
- 3 programmierbare Betriebsmodi — Momentary (Tastfunktion), ON/OFF (Schaltfunktion) und Latched (Verriegelung) für maximale Flexibilität.
- Hohe Schaltleistung bis zu 2000W — Motoren, Pumpen oder Aktoren lassen sich direkt ohne zusätzliche Relais schalten.
- Hohe Empfindlichkeit (-105 dBM) — Stabile Signalübertragung auch durch Wände oder über größere Distanzen.
- Großer Temperaturbereich (-20°C bis +80°C) — Zuverlässiger Betrieb im Außenbereich oder in unbeheizten Industrieumgebungen.
- Self-Learning-Technologie — Neue Fernbedienungen lassen sich in Sekunden ohne Spezialwerkzeug anlernen.
Details und technische Leistung
Der Empfänger arbeitet auf der Frequenz 433,92 MHz mit ASK-Modulation, wodurch er mit den meisten gängigen Fernbedienungen dieses Standards kompatibel ist. Dank der Self-Learning-Funktion entfallen manuelle DIP-Schalter-Konfigurationen – die Fernbedienung wird einfach per Knopfdruck gekoppelt. Mit einem statischen Stromverbrauch von nur 8,5 mA bleibt der Standby-Verbrauch minimal. Die vier Relaisausgänge lassen sich einzeln oder für komplexe Automatisierungsszenarien in 2-Kanal-Modi konfigurieren.
| Parameter | Wert / Detail |
|---|---|
| Betriebsspannung | 12V DC |
| Arbeitsfrequenz | 433,92 MHz |
| Signalmodulation | ASK |
| Codierungsmethode | Self-Learning (Lerncode) |
| Anzahl der Kanäle | 4 unabhängige Kanäle |
| Betriebsmodi | Momentary / ON-OFF / Latched / 2CH |
| Statischer Strom | 8,5 mA |
| Maximale Schaltleistung | 2000W |
| Empfangsempfindlichkeit | -105 dBM |
| Betriebstemperatur | -20°C ~ +80°C |
| Fernbedienungen | 2 Stk. (je 4 Tasten) |
Programmierung und Inbetriebnahme
- Schließen Sie das Modul an 12V DC an und warten Sie, bis die LED dauerhaft leuchtet.
- Drücken Sie die Taste auf der Platine achtmal, um das System vollständig zurückzusetzen – eine Blinksequenz bestätigt den Reset.
- Warten Sie, bis die LED wieder stabil leuchtet. Betätigen Sie währenddessen keine Fernbedienung.
- Wählen Sie den gewünschten Modus durch entsprechend häufiges Drücken der Platinentaste und bestätigen Sie anschließend mit der gewünschten Taste auf der Fernbedienung:
- Momentary (Tastfunktion): 1x drücken — Relais aktiv, solange die Taste gedrückt bleibt.
- ON/OFF (Schaltfunktion): 2x drücken — Einmal drücken für EIN, erneut drücken für AUS.
- Latched (Verriegelung): 3x drücken — Relais behält den letzten Schaltzustand bei.
- Modus 2CH 1+2: 4x drücken — Gleichzeitige Aktivierung von Kanal 1 und 2.
- Modus 2CH 1+3: 5x drücken — Gleichzeitige Aktivierung von Kanal 1 und 3.
- Modus 2CH 2+3: 6x drücken — Gleichzeitige Aktivierung von Kanal 2 und 3.
- Modus 2CH 3+3: 7x drücken — Spezielle Konfiguration für Kanal 3.
- Kompletter RESET: 8x drücken — Löscht alle Einstellungen und gespeicherten Fernbedienungen.
Lieferumfang
- 1x 4-Kanal Funk-Empfängermodul (12V DC)
- 2x Fernbedienung mit 4 Tasten (433,92 MHz)
Häufig gestellte Fragen (FAQ)
Kann ich weitere Fernbedienungen mit dem Modul koppeln?
Ja. Dank der Self-Learning-Funktion können Sie beliebig viele kompatible 433,92 MHz ASK-Fernbedienungen anlernen. Wiederholen Sie einfach den Anlernvorgang für jede neue Fernbedienung, ohne das System dazwischen zurückzusetzen.
Was ist der Unterschied zwischen Momentary, ON/OFF und Latched?
Momentary eignet sich ideal für Klingeln oder Impulsgeber – das Relais schaltet nur, solange die Taste gedrückt ist. ON/OFF fungiert wie ein klassischer Lichtschalter. Latched behält den Zustand bei, bis ein anderer Befehl erfolgt – ideal für Motoren mit eigener Endabschaltung.
Ist das Modul mit bestehenden Tor- oder Garagenantrieben kompatibel?
In der Regel ja, sofern Ihr System Relais-Steuerbefehle akzeptiert und mit 12V arbeitet. Bitte prüfen Sie vor der Installation die Spannungsversorgung und den Signaltyp Ihres Steuergeräts.
Ist ein 12V-Netzteil enthalten?
Nein. Das Set besteht ausschließlich aus dem Empfängermodul und den 2 Fernbedienungen. Ein passendes 12V DC Netzteil muss separat erworben werden.
Kann das Modul im Außenbereich verwendet werden?
Ja, das Modul ist für Temperaturen von -20°C bis +80°C ausgelegt. Bei Montage im Freien sollte es jedoch in einem wetterfesten Gehäuse vor direkter Feuchtigkeit geschützt werden.
