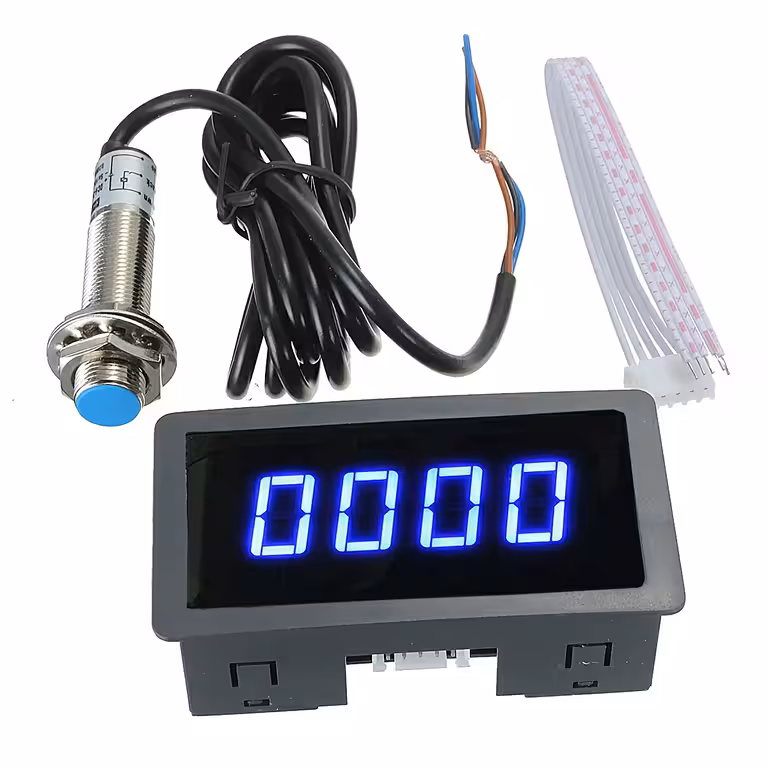

Digitaler Drehzahlmesser mit NPN-Hall-Sensor – präzise Drehzahlerfassung für Traktoren, Mähdrescher und Werkzeugmaschinen
Sie kennen das Problem: Der Motor läuft unrund oder die Leistung stimmt nicht, aber ohne exakte Messwerte ist eine präzise Einstellung kaum möglich. Wer sich nur auf das Gehör verlässt, riskiert unnötigen Verschleiß und ineffizientes Arbeiten. Unser digitaler LED-Drehzahlmesser mit NPN-Hall-Sensor liefert Ihnen in Echtzeit exakte Werte. Mit einer Genauigkeit von ±2 U/min bei Drehzahlen unter 5000 U/min behalten Sie die volle Kontrolle über Ihre Maschine.
Hinweis: Das Komplettset enthält den Drehzahlmesser, den NPN-Hall-Sensor sowie den passenden 10×2 mm Magneten. Sie benötigen kein weiteres Zubehör für die Inbetriebnahme.
Warum dieses Modell? Ihre Vorteile auf einen Blick:
- Helles blaues LED-Display — Die 0,56 Zoll großen Ziffern sind selbst bei direkter Sonneneinstrahlung in der Traktorkabine oder unter hellem Werkstattlicht hervorragend ablesbar.
- Echtzeit-Aktualisierung — Mit einer Frequenz von über 3 Messungen pro Sekunde sehen Sie sofort jede Drehzahländerung – ideal für präzise Gasregulierungen oder Lastüberwachungen.
- Universelle Spannungsversorgung (12V/24V) — Das Gerät ist für den Betrieb an 12V-Bordnetzen (Kleintraktoren) sowie 24V-Systemen (Mähdrescher, LKW) ausgelegt, ohne dass zusätzliche Adapter erforderlich sind.
- Hohe Präzision — Mit einer Genauigkeit von ±2 U/min unter 5000 U/min ist das Gerät perfekt für die Überwachung der Zapfwelle (Standard 540 U/min) geeignet.
- Berührungslose Messung — Der Sensor arbeitet verschleißfrei. Der Magnet wird am rotierenden Teil befestigt, der Sensor in einem Abstand von 1–10 mm montiert.
- Standard-Einbaumaß — Mit einem Ausschnitt von 76×39 mm lässt sich das Display problemlos in die meisten Armaturenbretter oder Konsolen integrieren.
Leistung und technische Details
Das Herzstück bildet das digitale LED-Modul mit einer Ansprechfrequenz von 100 Hz, wodurch auch schnelle Drehzahländerungen ohne Verzögerung erfasst werden. Der Messbereich von 5 bis 9999 U/min deckt ein breites Spektrum ab – von langsam drehenden Zapfwellen bis hin zu schnell laufenden Elektromotoren.
Der NPN-Hall-Sensor ermöglicht eine berührungslose Erfassung bei einem Abstand von 1 bis 10 mm. Dank des 1 Meter langen Anschlusskabels sind Sie bei der Montage flexibel. Der Betriebstemperaturbereich von –10°C bis +60°C garantiert zuverlässige Ergebnisse sowohl im winterlichen Feldeinsatz als auch in heißen Werkstattumgebungen.
| Parameter | Details |
|---|---|
| Anzeige | Blaues LED-Display, 0,56 Zoll Ziffernhöhe |
| Betriebsspannung | DC 8V – 24V (12V/24V kompatibel) |
| Messbereich | 5 – 9999 U/min |
| Genauigkeit | ±2 U/min ( 5000 U/min) |
| Aktualisierungsrate | >3 Mal / Sekunde |
| Ansprechfrequenz | 100 Hz |
| Geräteabmessungen | 79 × 42 × 25 mm |
| Einbauausschnitt | 76 × 39 mm |
| Sensortyp | NPN-Hall-Sensor (magnetisch) |
| Erfassungsabstand | 1 mm – 10 mm |
| Sensorausgangsstrom | 20 mA |
| Betriebstemperatur | –10°C bis +60°C |
| Sensorabmessungen | 60 × 10 mm, 1 m Kabel |
| Magnet | 10 × 2 mm (im Lieferumfang) |
Montage und Inbetriebnahme
- Magnetmontage: Befestigen Sie den 10×2 mm Magneten am rotierenden Teil (Zapfwelle, Motorwelle oder Schwungrad) mittels Epoxidharz oder einer mechanischen Halterung.
- Sensorplatzierung: Fixieren Sie den NPN-Hall-Sensor an einem statischen Punkt in einem Abstand von 1–10 mm zum Magneten (optimal: 3–5 mm).
- Verkabelung Drehzahlmesser: Rotes Kabel an (+) DC 8V–24V, schwarzes Kabel an Masse (–), gelbes Kabel an den Signalausgang des Sensors.
- Verkabelung Hall-Sensor: Braunes Kabel an (+) Versorgung, blaues Kabel an Masse (–), schwarzes Kabel an den Signaleingang des Drehzahlmessers.
- Start: Nach dem Einschalten zeigt das Display die Drehzahl an, sobald der Magnet den Sensor passiert.
- Kalibrierung: Sollten mehrere Magnete verwendet werden, passen Sie die Impulsrate entsprechend Ihrer mechanischen Konfiguration an.
Lieferumfang
- 1 x Digitaler LED-Drehzahlmesser (79×42×25 mm)
- 1 x NPN-Hall-Sensor (60×10 mm, 1 m Kabel)
- 1 x Magnet (10×2 mm)
Häufig gestellte Fragen
Ist das Gerät für 24V-Bordnetze geeignet?
Ja, der Drehzahlmesser arbeitet in einem Spannungsbereich von 8V bis 24V DC und ist somit sowohl für 12V-Kleintraktoren als auch für 24V-Nutzfahrzeuge und Mähdrescher bestens geeignet.
Muss ich Sensor oder Magnet separat erwerben?
Nein, das Set ist vollständig. Der NPN-Hall-Sensor und der Magnet sind im Lieferumfang enthalten.
Wie präzise ist die Messung bei 540 U/min (Zapfwelle)?
Bei Drehzahlen unter 5000 U/min liegt die Genauigkeit bei ±2 U/min. Dies ist für die Überwachung und Einstellung von Zapfwellen mehr als ausreichend.
Kann ich das Gerät auch an Drehmaschinen oder Kompressoren nutzen?
Absolut. Das System ist universell einsetzbar für alle rotierenden Wellen im Bereich von 5 bis 9999 U/min, sei es an Drehmaschinen, Fräsen, Elektromotoren, Generatoren oder Bootsmotoren.
