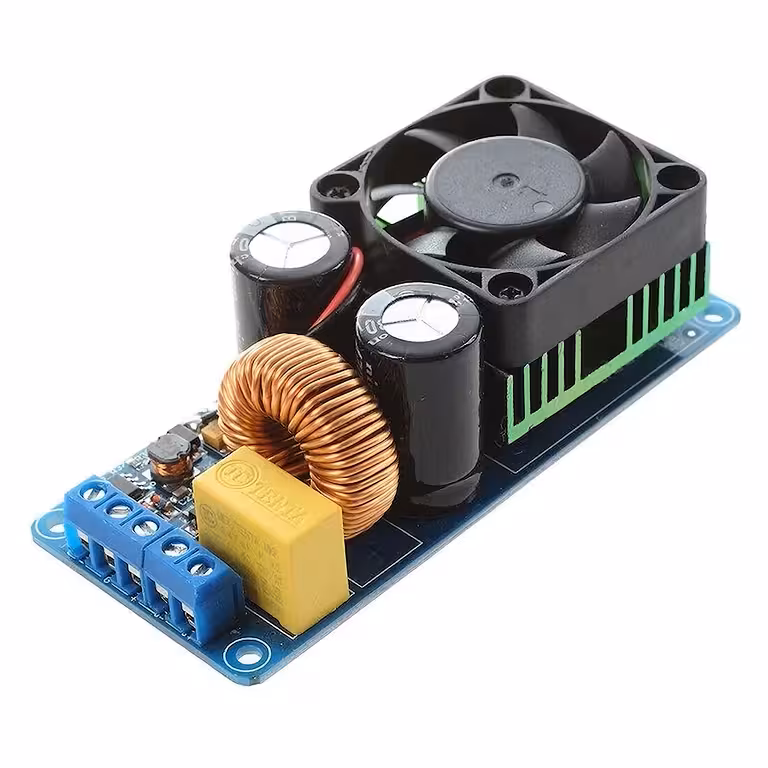

IRS2092 Mono Class-D Verstärker – 380W RMS echte Leistung ohne Kompromisse
Sie bauen einen leistungsstarken Subwoofer und haben genug von unrealistischen Leistungsangaben? Dieses Mono Class-D Verstärker-Modul auf Basis des IRS2092 liefert echte 380W RMS an 4 Ohm bei einem Klirrfaktor (THD) von unter 0,1 % – keine Fantasiewerte, sondern messbare Performance. Dank eines Wirkungsgrads von über 90 % wird Energie effizient in Klang statt in Abwärme umgewandelt.
Hinweis: Das Produkt wird als Modul (Platine ohne Gehäuse) geliefert. Ein duales Netzteil (±58V–±70V DC) ist nicht im Lieferumfang enthalten und muss separat erworben werden. Sollte Ihre Audioquelle weniger als 1,5V RMS liefern, empfehlen wir den Einsatz eines Vorverstärkers.
Warum dieses Modell die richtige Wahl ist (Vorteile):
- Verifizierbare Leistung – 380W RMS an 4 Ohm bzw. 280W RMS an 8 Ohm bei einem THD unter 0,1 %.
- Hoher Wirkungsgrad ≥90 % – Im Vergleich zu klassischen Class-AB-Verstärkern bleibt der Kühlkörper deutlich kühler, da weniger Energie als Wärme verloren geht.
- Klirrfaktor (THD) unter 0,1 % – Präzise Klangwiedergabe ohne hörbare Verfälschungen.
- Infineon IRS2092 Chip – Ein bewährter Full-Bridge-Treiber, der in der DIY-Audio-Szene für seine Zuverlässigkeit und Linearität geschätzt wird.
- Dreifacher Schutzmechanismus – Integrierter Schutz gegen Kurzschluss, DC-Offset und Überhitzung (bei 100 °C), um Ihre Lautsprecher optimal zu schützen.
- SNR von 90dB – Exzellenter Rauschabstand für ein sauberes Klangbild ohne störendes Grundrauschen.
- Frequenzbereich 20Hz–20kHz – Deckt das gesamte hörbare Spektrum ab und eignet sich somit auch als Full-Range-Mono-Verstärker.
Details und technische Leistung
Das Herzstück bildet der IRS2092 von Infineon – ein dedizierter Treiber für Class-D Full-Bridge-Topologien. Er wird von Audio-Enthusiasten bevorzugt, da er eine präzise Schaltkontrolle und konstante Linearität über das gesamte Frequenzband bietet. Bei einer Versorgung von ±65V DC und einer Last von 4 Ohm erreicht der Verstärker eine Spitzenleistung von 500W (bei 10 % THD) und solide 380W RMS im Dauerbetrieb. Mit einer festen Verstärkung von 36x und einer Eingangsempfindlichkeit von 1,5V RMS ist das Modul direkt mit den meisten DACs oder Mischpulten kompatibel.
| Parameter | Wert / Detail |
|---|---|
| Verstärkertyp | Mono, Class D, Full-Bridge |
| Haupt-IC | IRS2092 (Infineon) |
| Betriebsspannung | Duales DC ±58V – ±70V (empfohlen: ±65V) |
| Ausgangsleistung (max.) | 500W (4 Ohm, ±65V, THD 10%) |
| RMS-Leistung (THD <0,1%) | 380W @ 4 Ohm / 280W @ 8 Ohm |
| Wirkungsgrad | ≥ 90% |
| Klirrfaktor (THD) | < 0,1% |
| Rauschabstand (SNR) | 90 dB |
| Frequenzbereich | 20 Hz – 20 kHz |
| Eingangsempfindlichkeit | 1,5V RMS |
| Verstärkungsfaktor | 36x |
| Impedanz | 4 – 8 Ohm |
| Schutzschaltungen | Kurzschluss, DC-Offset, Überhitzung (>100°C) |
Anwendungshinweise und Sicherheit
- Überprüfen Sie vor dem Anschluss des Netzteils sorgfältig die Polarität und Verkabelung – eine Verpolung kann das Modul dauerhaft beschädigen.
- Verwenden Sie ausschließlich ein duales Netzteil mit ±58V–±70V DC; überschreiten Sie keinesfalls die Grenze von ±70V.
- Der Verstärker ist für Lautsprecher oder Subwoofer mit einer Impedanz von 4–8 Ohm ausgelegt.
- Sollte Ihre Audioquelle weniger als 1,5V RMS liefern, schalten Sie einen Vorverstärker dazwischen, um die optimale Eingangsempfindlichkeit zu erreichen.
- Montieren Sie vor der ersten Inbetriebnahme unbedingt einen Kühlkörper auf den Leistungstransistoren. Ein gutes Thermomanagement verlängert die Lebensdauer der Komponenten erheblich.
- Testen Sie die Schutzfunktionen (Kurzschluss, DC) idealerweise, bevor Sie hochwertige Lautsprecher anschließen.
Lieferumfang
- 1 x Digitales Mono Class-D Verstärker-Modul 500W IRS2092
Häufig gestellte Fragen
Welches Netzteil wird für diesen Verstärker benötigt?
Ein duales, symmetrisches Netzteil mit ±58V–±70V DC. Wir empfehlen ±65V für eine optimale Performance. Das Netzteil ist nicht im Lieferumfang enthalten.
Kann ich auch 8-Ohm-Lautsprecher anschließen?
Ja, absolut. An 8 Ohm liefert das Modul 280W RMS bei einem THD von unter 0,1 %. Es ist nicht auf Subwoofer beschränkt und kann auch als Full-Range-Mono-Verstärker genutzt werden.
Ist ein Kühlkörper zwingend erforderlich?
Ja. Da das Modul ohne Kühlkörper geliefert wird, müssen Sie einen passenden Kühlkörper montieren. Der integrierte Überhitzungsschutz bei 100 °C dient lediglich als Sicherheitsmaßnahme, nicht als Ersatz für eine aktive oder passive Kühlung.
Kann ich einen DAC oder eine Soundkarte direkt anschließen?
Ja, sofern der Ausgangspegel mindestens 1,5V RMS beträgt. Die meisten Desktop-DACs liefern 2V RMS und sind somit voll kompatibel. Bei schwächeren Quellen ist ein Vorverstärker erforderlich.
Was passiert bei einem Kurzschluss am Ausgang?
Der integrierte Kurzschlussschutz schaltet den Ausgang automatisch ab, um das Modul zu schützen. Bitte vermeiden Sie dennoch Kurzschlüsse, da die Schutzschaltung nicht für den dauerhaften Betrieb unter Fehlerbedingungen ausgelegt ist.
