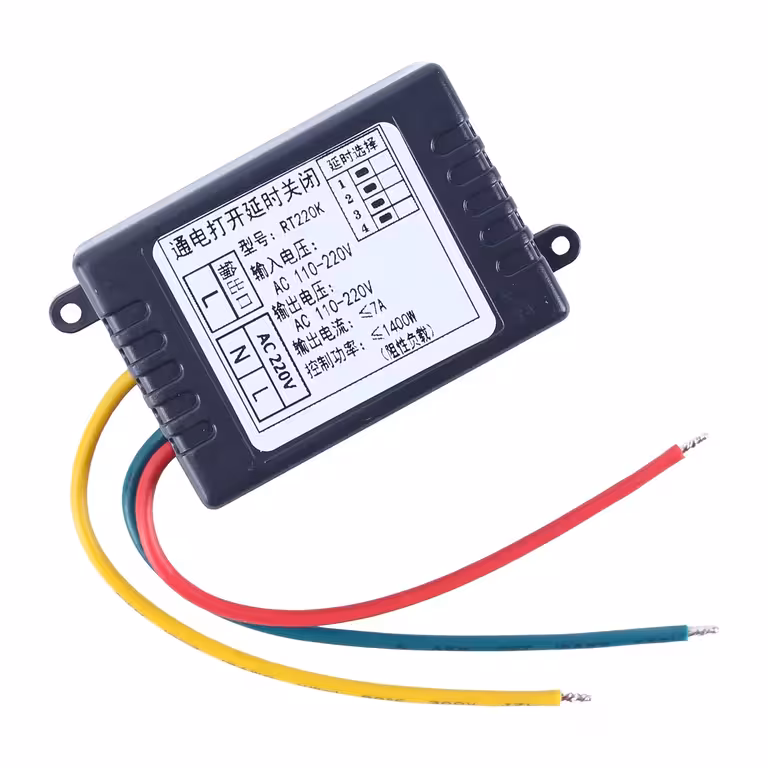

Analoges Ausschaltverzögerungs-Relais: Automatische Abschaltung ohne komplizierte Programmierung
Läuft Ihr Badlüfter nach dem Verlassen des Raumes noch ewig weiter? Vergessen Sie oft, das Licht im Lager auszuschalten? Ein Ausschaltverzögerungs-Relais (OFF-Delay) löst diese Probleme ganz ohne App, WLAN oder einen Elektriker. Stellen Sie einfach das gewünschte Intervall über den Drehschalter ein, schließen Sie das Modul an 220V an – und den Rest erledigt die Steuerung vollautomatisch.
Hinweis: Die implementierte Funktion ist eine reine Ausschaltverzögerung (OFF-Delay). Das Relais schaltet beim Anlegen der Spannung sofort ein und nach Ablauf der eingestellten Zeit automatisch wieder ab. Es handelt sich hierbei NICHT um eine Einschaltverzögerung (ON-Delay).
Warum dieses Modell? (Ihre Vorteile):
- 16 voreingestellte Intervalle — von 1 Minute bis zu 8 Stunden (480 Min.), einfach per Drehschalter wählbar, ohne Konfigurationsfehler
- Sofortstart — das Relais aktiviert sich unmittelbar beim Anlegen der Spannung, ohne Anlaufverzögerung
- 7A Schaltstrom — ermöglicht den direkten Anschluss von Badlüftern, Lampen oder kleinen Motoren ohne zusätzliches Lastrelais
- AC 110–220V Kompatibilität — universell einsetzbar in europäischen (230V) sowie amerikanischen (110–120V) Stromnetzen
- Geringer Eigenverbrauch — mit nur 43mA ideal für den Dauerbetrieb geeignet, ohne die Stromrechnung zu belasten
- Dual-LED-Statusanzeige — leuchtet dauerhaft bei aktivem Ausgang und blinkt, sobald die Zeit abgelaufen ist
- Feuerfestes Gehäuse, -25°C ~ +85°C — robust genug für Werkstätten, Lager oder geschützte Installationen
- Kompakte Bauweise: 57×35×20mm — passt platzsparend in Schaltschränke oder Verteilerdosen
Details und Leistung
Die analoge Zeitsteuerung bedeutet für Sie: keine Firmware-Updates, kein Batteriewechsel und keine komplizierte Benutzeroberfläche. Sie wählen einfach die Position auf dem 16-stufigen Drehschalter, und das Modul wiederholt den Zyklus präzise – ohne Abweichungen oder Überraschungen. Der 7A-Schaltausgang deckt die meisten Haushalts- und leichten Industrieanwendungen ab: Lüfter, LED- oder Leuchtstofflampen, kleine Pumpen, Heizungen oder Luftbefeuchter. Das feuerfeste Kunststoffgehäuse mit Staubschutz bietet zusätzliche Sicherheit in Umgebungen, in denen Staub oder Feuchtigkeit auftreten können.
| Parameter | Wert / Detail |
|---|---|
| Zeitfunktion | Ausschaltverzögerung (OFF-Delay) |
| Zeitbereich | 1–480 Minuten (16 feste Stufen) |
| Verfügbare Intervalle | 1, 3, 5, 10, 15, 25, 30, 40, 50, 60, 90, 120, 180, 240, 300, 480 Min. |
| Betriebsspannung | AC 110–220V |
| Max. Schaltstrom | 7A |
| Eigenverbrauch | 43mA |
| Ausgänge | 1 Relais-Ausgang |
| LED-Anzeige | Dauerleuchten: Relais aktiv | Blinken: Zeit abgelaufen |
| Betriebstemperatur | -25°C ~ +85°C |
| Luftfeuchtigkeit | 5% – 95% RH (nicht kondensierend) |
| Abmessungen mit Gehäuse | 57 × 35 × 20 mm |
| Abmessungen ohne Gehäuse | 44 × 28 × 16 mm |
| Gehäusematerial | Feuerfester Kunststoff, staubgeschützt |
Programmierung und Inbetriebnahme
- Intervall wählen: Drehen Sie den Schalter auf die gewünschte Position (1, 3, 5, 10, 15, 25, 30, 40, 50, 60, 90, 120, 180, 240, 300 oder 480 Minuten).
- Anschluss: Verbinden Sie das Modul gemäß dem beiliegenden Schaltplan mit dem AC 110–220V Netz.
- Aktivierung: Sobald Spannung anliegt, schaltet das Relais sofort ein – die LED leuchtet dauerhaft und der angeschlossene Verbraucher startet.
- Abschaltung: Nach Ablauf der eingestellten Zeit schaltet das Relais automatisch ab – die LED beginnt zu blinken und der Verbraucher wird stromlos.
- Neustart: Für einen neuen Zyklus unterbrechen Sie kurz die Stromzufuhr und legen sie erneut an – das Modul startet die Zeitmessung von vorn.
Lieferumfang
- 1 × Analoges Ausschaltverzögerungs-Relais 1–480 Min., AC 110–220V
- 1 × Schaltplan / Anschlussanleitung
Häufig gestellte Fragen
Was ist der Unterschied zwischen OFF-Delay und ON-Delay?
Bei einer Ausschaltverzögerung (OFF-Delay), wie bei diesem Modul, schaltet das Relais sofort beim Einschalten der Spannung ein und nach der eingestellten Zeit aus. Bei einer Einschaltverzögerung (ON-Delay) schaltet das Relais erst nach Ablauf der Zeit ein. Bitte stellen Sie sicher, dass Sie die OFF-Delay-Funktion benötigen.
Kann ich einen Badlüfter oder eine 220V-Lampe direkt anschließen?
Ja. Das Modul ist für bis zu 7A bei 220V AC ausgelegt, was für Standard-Badlüfter (meist unter 1A), Lampen und kleine Motoren völlig ausreicht. Ein zusätzliches externes Relais ist nicht erforderlich.
Kann ich ein individuelles Intervall, z. B. 45 Minuten, einstellen?
Nein. Das Modul verfügt über 16 feste Zeitintervalle. Eine stufenlose Einstellung ist nicht möglich. Wählen Sie einfach das nächstgelegene Intervall (z. B. 40 oder 50 Minuten).
Was bedeutet es, wenn die LED blinkt?
Dauerleuchten bedeutet, das Relais ist aktiv und der Verbraucher erhält Strom. Blinken signalisiert, dass die Zeit abgelaufen ist, das Relais abgeschaltet hat und der Verbraucher stromlos ist. Für einen neuen Zyklus muss die Stromzufuhr kurz unterbrochen werden.
