NTC 10K B3950 Sensoren – ±1% Präzision für Heizsysteme, Boiler und IoT-Projekte
Ihre Heizung zeigt einen Temperaturfehler an? Der Boiler regelt nicht mehr korrekt? Oder Sie benötigen zuverlässige Sensoren für Ihr ESP32-Projekt und haben keine Lust auf ständige Nachbestellungen? Mit diesem 4er-Set NTC 10K B3950 Sensoren sind Sie bestens ausgestattet – inklusive praktischer Reserve.
Hinweis: Bitte prüfen Sie vor dem Kauf, ob Ihr Gerät Sensoren mit der Spezifikation NTC 10K / B3950 unterstützt. Der Widerstand des Originalsensors sollte bei Raumtemperatur (25°C) ca. 10 kΩ betragen.
Warum dieses Set die richtige Wahl ist (Ihre Vorteile):
- 4 Stück im Set — Sie haben immer Ersatz zur Hand, ohne im Winter bei einem Defekt auf eine Lieferung warten zu müssen.
- ±1% Toleranz mit B3950-Koeffizient — Stabile und reproduzierbare Messwerte über den gesamten Betriebsbereich, nicht nur bei Kalibriertemperatur.
- Großer Bereich von -20°C bis +105°C — Ideal für Kaltwasseranwendungen bis hin zum Betrieb von Heizkesseln.
- 1 Meter Kabel — Bei Bedarf individuell kürzbar für den Einsatz in Schaltkästen oder bei beengten Platzverhältnissen.
- Vielseitige Kompatibilität — Direkter Ersatz für Sensoren in Gasthermen, Boilern, Gebläsekonvektoren sowie perfekt geeignet für Arduino, ESP32, Raspberry Pi und PID-Regler.
- Hohe Sicherheit — Isolationswiderstand >100 MΩ, AC 1800V Test; das 5×30 mm Metallgehäuse ist robust und für Standard-Installationen bestens geeignet.
Details und Leistung
Das Herzstück jedes Sensors ist ein NTC-Thermistor mit einem Nennwert von 10 kΩ bei 25°C und einem B3950-Koeffizienten. Diese Kombination sorgt für eine präzise Widerstands-Temperatur-Kennlinie, die sich in jeder Firmware leicht linearisieren lässt. Das 5×30 mm Metallgehäuse ermöglicht eine schnelle Wärmeübertragung, während die Dissipationskonstante von 5 mW/°C die Eigenerwärmung des Sensors selbst bei Dauerbetrieb vernachlässigbar gering hält. Das Kabel ist für eine Spannungsfestigkeit von AC 1800V / 1mA / 2 Sekunden ausgelegt und somit sicher für den Einsatz in gängigen elektrischen Anlagen.
| Parameter | Wert / Detail |
|---|---|
| Sensortyp | NTC 10K ±1% (B3950) |
| Nennwiderstand | 10 kΩ bei 25°C |
| Toleranz | ±1% |
| Temperaturbereich | -20°C bis +105°C |
| Kabellänge | 1 Meter (kürzbar) |
| Metallgehäuse | 5 × 30 mm |
| Dissipationskonstante | 5 mW/°C |
| Isolationswiderstand | >100 MΩ |
| Spannungsfestigkeit | AC 1800V / 1mA / 2 Sekunden |
| Lieferumfang | 4 identische Sensoren |
Lieferumfang

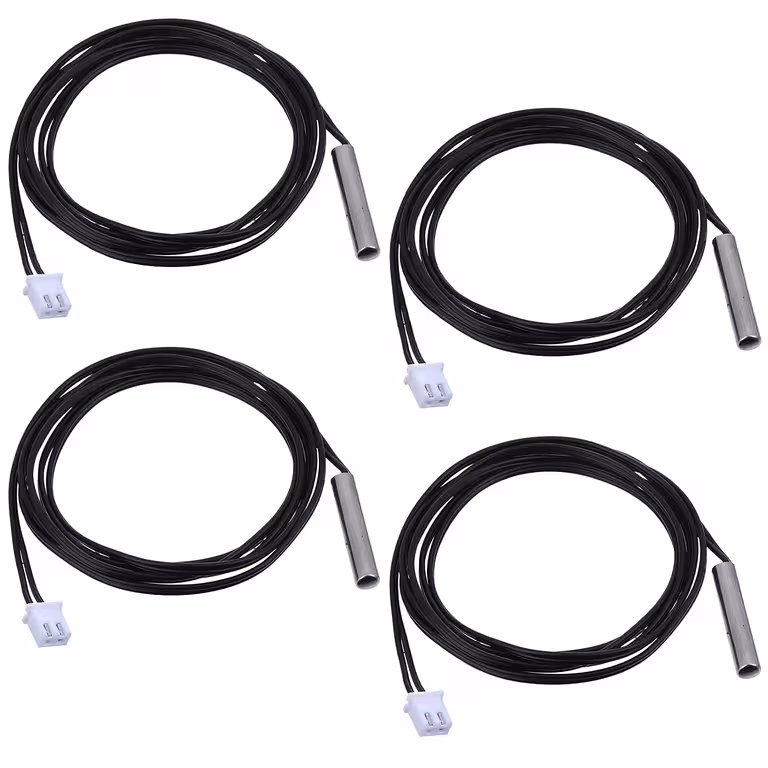

- 4 × NTC 10K ±1% B3950 Temperatursensor mit 1 Meter Kabel
Häufig gestellte Fragen
Wie prüfe ich die Kompatibilität mit meiner Heizung oder meinem Boiler?
Werfen Sie einen Blick auf das Typenschild des alten Sensors oder in das Handbuch Ihres Geräts. Wenn dort NTC 10K oder NTC 10KΩ mit einem B-Wert zwischen 3900 und 4000 steht, ist dieser Sensor ein direkter Ersatz. Mit einem Multimeter können Sie dies einfach nachmessen: Bei ca. 25°C sollte der Widerstand etwa 10 kΩ betragen.
Funktionieren die Sensoren mit Arduino, ESP32 oder Raspberry Pi?
Ja, absolut. Schließen Sie den Sensor einfach über einen Spannungsteiler mit einem 10 kΩ Widerstand an einen analogen Pin an. Gängige Bibliotheken für Arduino und ESP32 unterstützen den B3950-Parameter direkt – eine manuelle Kalibrierung ist in der Regel nicht erforderlich.
Ist der Sensor wasserfest?
Das Metallgehäuse ist für das Eintauchen in Wasser und nicht-korrosive Flüssigkeiten im Bereich von -20°C bis +105°C ausgelegt. Bei chemisch aggressiven Medien oder Hochdruckanlagen prüfen Sie bitte vorab die Kompatibilität mit Ihren Systemvorgaben.
Kann das 1-Meter-Kabel verlängert werden?
Ja, das ist möglich. Verwenden Sie für die Verlängerung Kabel mit gleichem Querschnitt und achten Sie auf eine feuchtigkeitsgeschützte Verbindung (z. B. durch Löten oder geeignete Klemmen). Bei hochpräzisen Anwendungen empfehlen wir jedoch, die Originallänge beizubehalten, um Messfehler durch Übergangswiderstände zu vermeiden.
