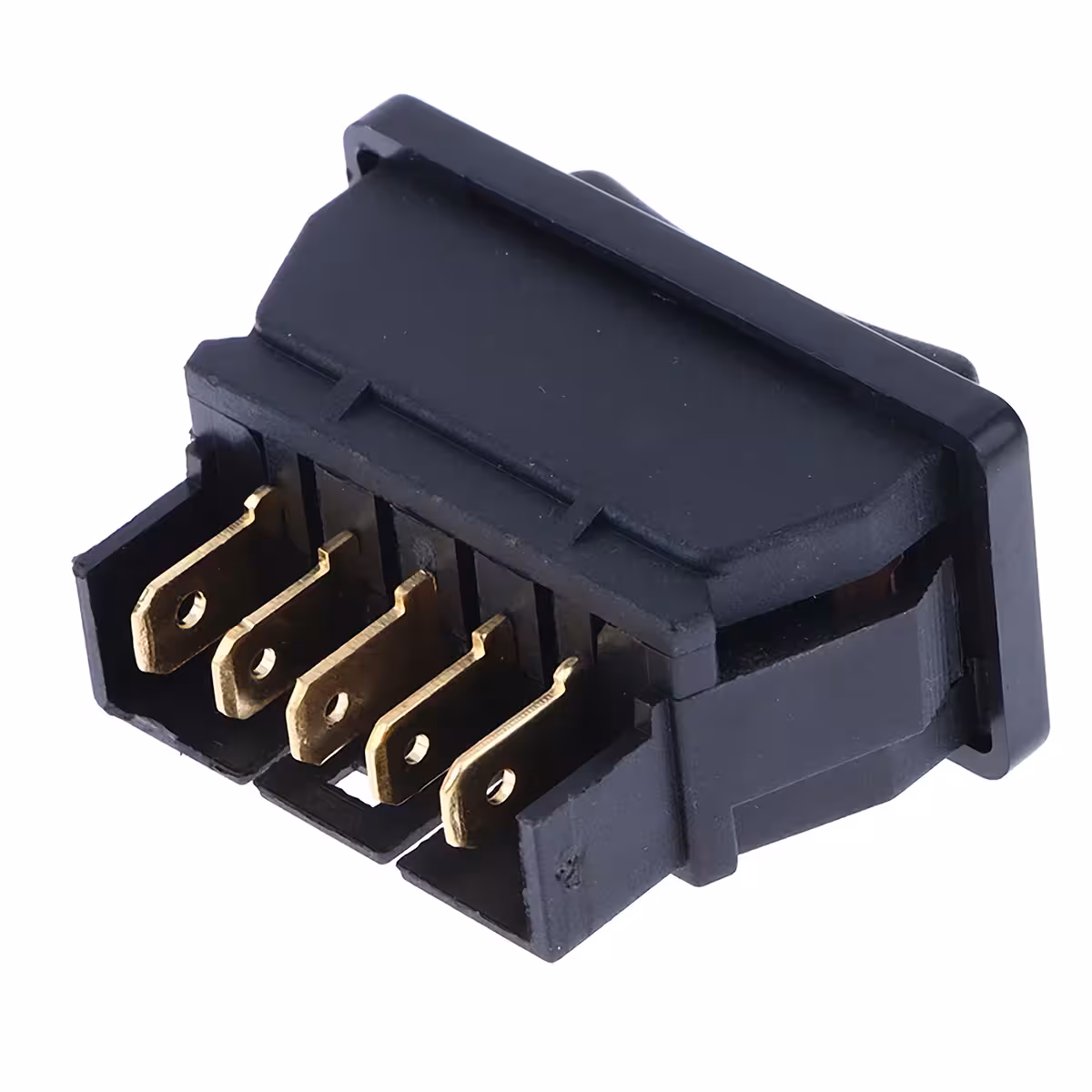

DPDT-Wippschalter mit Rückstellung – Drehrichtungsumkehr ohne Relais und komplizierte Verkabelung
Sie möchten einen Linearantrieb, einen DC-Motor oder ein Hebesystem einfach per Tastendruck steuern? Unser DPDT-Wippschalter mit 3 Schaltstellungen und automatischer Rückstellung macht es möglich. Wippe nach links — der Motor läuft in die eine Richtung. Wippe nach rechts — Drehrichtungsumkehr. Lassen Sie los — der Motor stoppt automatisch.
Hinweis: Die automatische Rückstellung in die Mittelstellung (OFF) verhindert ein versehentliches Einschalten und schont sowohl den Motor als auch den Schaltkreis.
Warum Sie sich für dieses Modell entscheiden sollten (Vorteile):
- Polaritätsumkehr ohne Relais — Die DPDT-Konfiguration schaltet beide Motorleitungen gleichzeitig um und ändert so die Drehrichtung in einem einzigen Schritt, ganz ohne zusätzliche Bauteile.
- Automatische Stopp-Funktion — Die seitlichen Positionen sind tastend (momentary): Der Motor läuft nur, solange Sie den Schalter gedrückt halten. Dies eliminiert das Risiko von mechanischen Blockaden oder Überlastungen.
- 20A bei 12V und 24V DC — Deckt die große Mehrheit der Linearantriebe und DC-Motoren ab, die in Fahrzeugen, Wohnmobilen, Booten oder DIY-Automatisierungsprojekten eingesetzt werden.

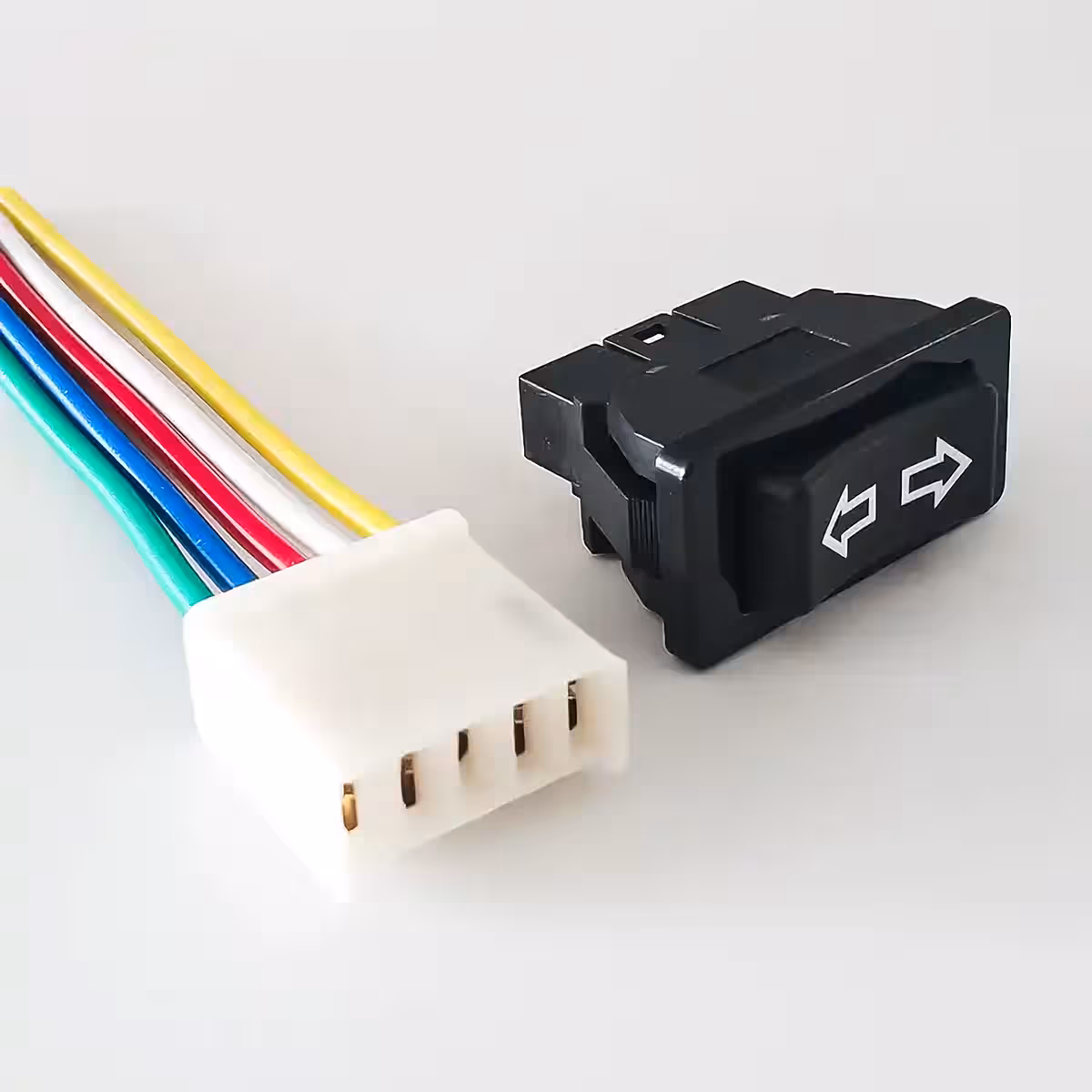

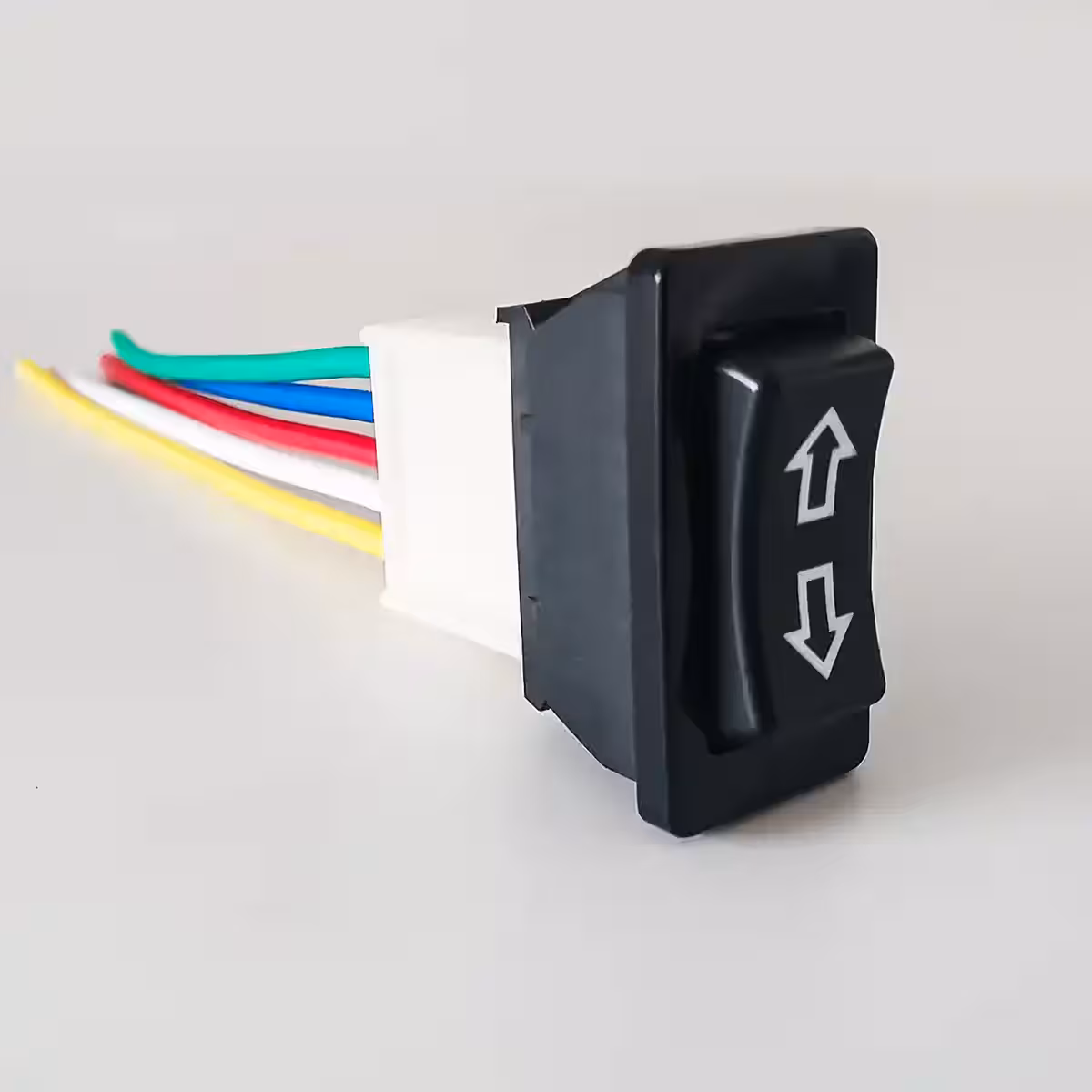

- Inklusive 5-Pin-Anschlussstecker — Verbinden Sie die Kabel direkt mit dem Stecker, ganz ohne Löten oder Spezialwerkzeug. Ideal für eine schnelle und saubere Installation.

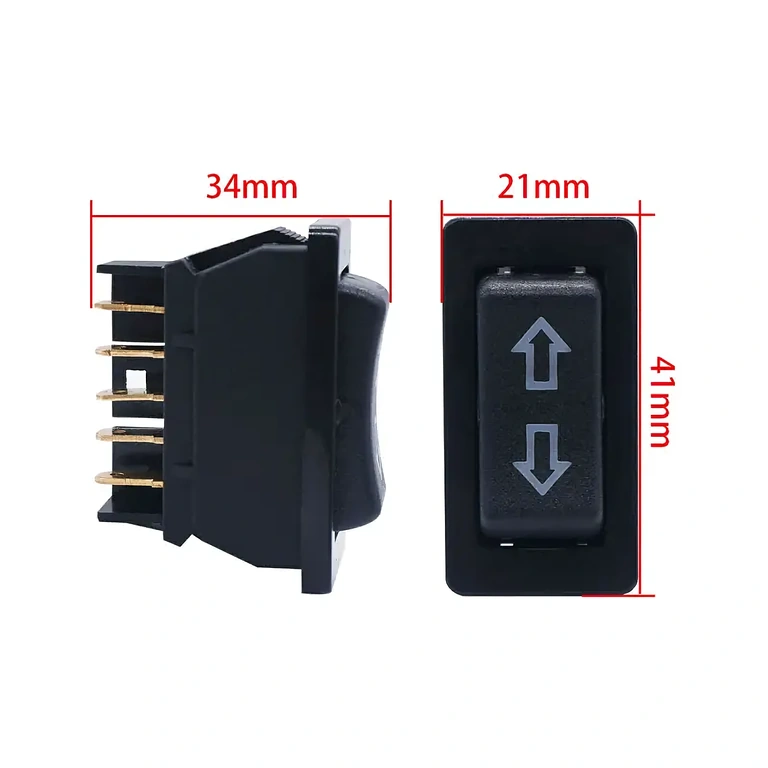

- Kompakte Bauweise: 21 × 41 × 34 mm — Passt problemlos in Armaturenbretter, Bedienpanels oder 3D-gedruckte Gehäuse.
Details und Leistung
Die DPDT-Konfiguration (Double Pole Double Throw) ermöglicht die gleichzeitige Steuerung zweier unabhängiger Stromkreise — genau das, was Sie benötigen, um die Polarität eines DC-Motors ohne ein separates H-Brücken-Relais umzukehren. Die ON/OFF/ON-Struktur mit automatischer Rückstellung hält die Mittelstellung stabil (Motor aus) und aktiviert die Bewegung nur, solange der Benutzer den Hebel betätigt. Dies beugt mechanischen Blockaden in Hebesystemen oder bei Linearantrieben effektiv vor. Der 5-Pin-Anschluss mit abnehmbarem Stecker ermöglicht einen schnellen Austausch oder eine einfache Neuverkabelung, selbst bei beengten Platzverhältnissen.
| Parameter | Wert / Detail |
|---|---|
| Schaltertyp | DPDT, ON/OFF/ON mit automatischer Rückstellung (tastend) |

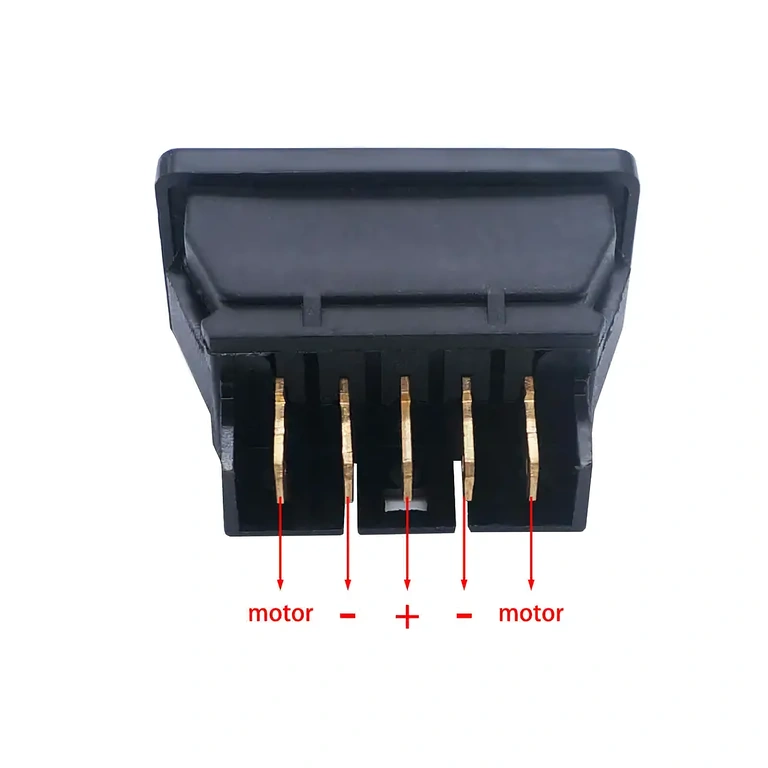

| Anzahl Pins | 5 Pins (Stecker im Lieferumfang) |
| Nennspannung | DC 12V / 24V |
| Nennstrom | 20A |
| Rückstellfunktion | Automatisch in die Mittelstellung OFF |
| Abmessungen | 21 × 41 × 34 mm |
| Kabellänge | 12 mm |
| Typische Anwendungen | DC-Motoren, Linearantriebe, Hebesysteme, Robotik, Kfz-Automatisierung |
Lieferumfang
- 1 × DPDT-Wippschalter mit 3 Schaltstellungen und automatischer Rückstellung
- 1 × 5-Pin-Anschlussstecker
Häufig gestellte Fragen
Kann ich einen Linearantrieb direkt mit diesem Schalter steuern?
Ja. Dies ist eines der häufigsten Einsatzgebiete. Er funktioniert mit jedem DC-Linearantrieb bis zu 20A bei 12V oder 24V — etwa für Antennen, Klappen, elektrische Betten oder Hebesysteme.
Was passiert, wenn ich die 20A überschreite?
Die Kontakte können überhitzen und der Schalter kann beschädigt werden. Wenn Ihr Motor beim Anlaufen mehr als 20A zieht, verwenden Sie bitte ein Lastrelais, das von diesem Schalter angesteuert wird — der Schalter fungiert dann nur als Steuerkreis, nicht als Lastkreis.
Benötige ich Schutzdioden?
Bei großen induktiven Lasten (über 5-10A) empfehlen wir Freilaufdioden, die parallel zu den Motoranschlüssen montiert werden. Dies schützt die Schaltkontakte vor Lichtbogenbildung bei jedem Schaltvorgang.
Wie lange dauert der Einbau in ein Panel?
Unter 10 Minuten. Sie benötigen lediglich einen Standard-Ausschnitt im Panel, setzen den Schalter ein, verbinden die Kabel mit dem 5-Pin-Stecker und sind fertig. Löten oder Spezialwerkzeuge sind nicht erforderlich.
