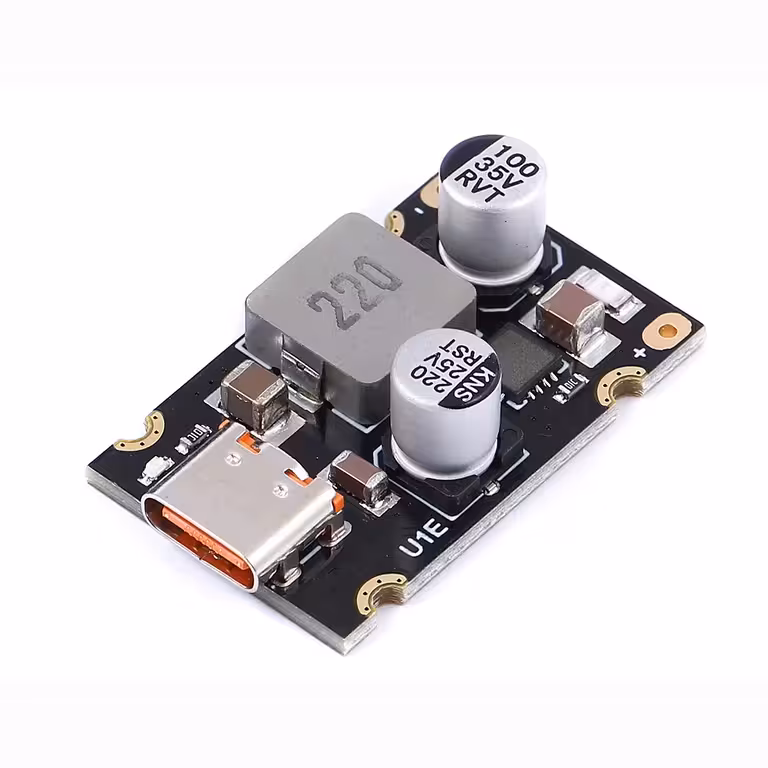

65W USB Type-C PD Power-Bank-DIY-Modul – echte Leistung im kompakten 20×20-mm-Format
Sie möchten eine leistungsstarke Powerbank bauen, die nicht schon beim Smartphone schlappmacht? Oder Sie benötigen eine integrierte USB-C-Schnellladefunktion für Ihr eigenes Elektronikprojekt, ohne auf ein sperriges Handelsnetzteil angewiesen zu sein? Genau hier setzt dieses Modul an: echte 65 Watt, universelle Ladeprotokolle und ein so winziges Format, dass es wirklich überall Platz findet.
Hinweis: Die Ausgangsspannung kann niemals höher sein als die Eingangsspannung. Um am Ausgang die für Laptops benötigten 20V zu erreichen, muss die Stromquelle folglich eine Gleichspannung von mehr als 20V DC liefern.
Warum Sie sich für dieses Modul entscheiden sollten (Die wichtigsten Vorteile):
- kompromisslose 65W — lädt USB-C-PD-kompatible Laptops mit Höchstgeschwindigkeit auf, nicht nur Mobiltelefone
- Automatische Spannungsaushandlung — von 3,3V bis 21V wird die Leistung für jedes angeschlossene Gerät vollautomatisch und ganz ohne manuelle Einstellungen angepasst
- Kompatibel mit allen modernen Smartphones — PD3.1 PPS, QC3.0, Huawei SCP/FCP, Samsung AFC, Apple-Protokoll, BC1.2: Es gibt praktisch kein Smartphone, das hier nicht rasant geladen wird
- 92 % bis 97 % Wirkungsgrad — weniger als 3 % Verlustleistung bedeutet deutlich weniger Abwärme und eine längere Akkulaufzeit aus demselben Energiespeicher
- Leerlaufstrom unter 3 mA — extrem wichtig für Powerbanks: Saugt den Akku nicht leer, wenn gerade keine Geräte angeschlossen sind
- Kompakte 20×20 mm bei nur 7 Gramm — passt problemlos in jedes 3D-gedruckte Gehäuse oder Standard-Powerbank-Case
Details und Leistung
Das Modul akzeptiert am Eingang jede Gleichstromquelle (DC) zwischen 8V und 30V – sei es ein Li-Ion-Akkupack, ein LiFePO4-Akku oder ein Labornetzteil. Am Ausgang ermittelt die USB-Type-C-Schnittstelle dank der Standards PD3.1 und PPS vollautomatisch und ohne Benutzereingriff die perfekte Kombination aus Spannung und Stromstärke. Eine Ausgangsripple-Spannung von unter 200 mV gewährleistet eine absolut stabile Stromversorgung ohne Spannungsspitzen, die den Akku oder die empfindliche Elektronik Ihres Endgeräts belasten könnten. Bei Dauerlasten nahe der 65W-Grenze empfiehlt sich für einen sicheren Langzeitbetrieb die Sorge für eine ausreichende Luftzirkulation oder das Anbringen eines kleinen Kühlkörpers.
| Parameter | Wert / Detail |
|---|---|
| Eingangsspannung | DC 8 – 30 V |
| Ausgangsspannung | 3,3 – 21 V (automatisch ausgehandelt) |
| Maximale Leistung | 65 W |
| Schnittstelle | USB Type-C |
| Unterstützte Protokolle | PD2.0 / PD3.1 PPS, QC2.0 / QC3.0, Huawei SCP/FCP, Samsung AFC, MTK PE+ 1.1/2.0, BC1.2, Apple-Protokoll |
| Wirkungsgrad (Konversion) | 92 % – 97 % |
| Ausgangsripple | < 200 mV |
| Leerlaufstrom | < 3 mA |
| Abmessungen | 20 × 20 mm |
| Gewicht | 7 g |
Lieferumfang
- 1 × USB Type-C PD 65W Schnelllade-Modul (20 × 20 mm)
Häufig gestellte Fragen
Kann ich dieses Modul verwenden, um einen Laptop über USB-C zu laden?
Ja, vorausgesetzt Ihr Laptop unterstützt das Laden via USB-C Power Delivery (PD) und Sie speisen am Eingang eine Gleichspannung von über 20V DC ein. Da die Ausgangsspannung niemals die Eingangsspannung überschreiten kann, sollten Sie dies bei der Auswahl Ihres Netzteils oder Akkupacks unbedingt berücksichtigen.
Welche Stromquelle muss ich verwenden?
Für die volle Ausgangsleistung von 65W benötigen Sie eine stabile DC-Spannungsquelle zwischen 22V und 30V, die mindestens 3A liefern kann. Entsprechende LiFePO4- oder Li-Ion-Akkupacks eignen sich hervorragend für DIY-Powerbank-Projekte.
Funktioniert das Modul auch mit Smartphones, die kein PD unterstützen?
Ja. Dank der Unterstützung von BC1.2, Apple-Protokoll, QC2.0/3.0, Huawei FCP/SCP und Samsung AFC ist nahezu jedes moderne Smartphone abgedeckt. Das Modul erkennt das jeweils kompatible Ladeprotokoll vollautomatisch und passt den Ladevorgang an.
Wird ein Kühlkörper benötigt?
Bei geringer bis mittlerer Last sorgt der hohe Wirkungsgrad von bis zu 97 % dafür, dass die Temperatur ohne zusätzliche Kühlung niedrig bleibt. Bei einem Dauerbetrieb nahe der 65W-Marke verlängern ein minimaler Luftstrom oder ein kompakter Kühlkörper die Lebensdauer des Moduls deutlich.
Sind die Abmessungen von 20×20 mm klein genug für eine kompakte DIY-Powerbank?
Ja – dank 20×20 mm und gerade einmal 7 Gramm gehört dieses zu den kompaktesten 65W-Modulen auf dem Markt. Es findet problemlos in 3D-gedruckten Gehäusen oder handelsüblichen Powerbank-Leergehäusen Platz.
