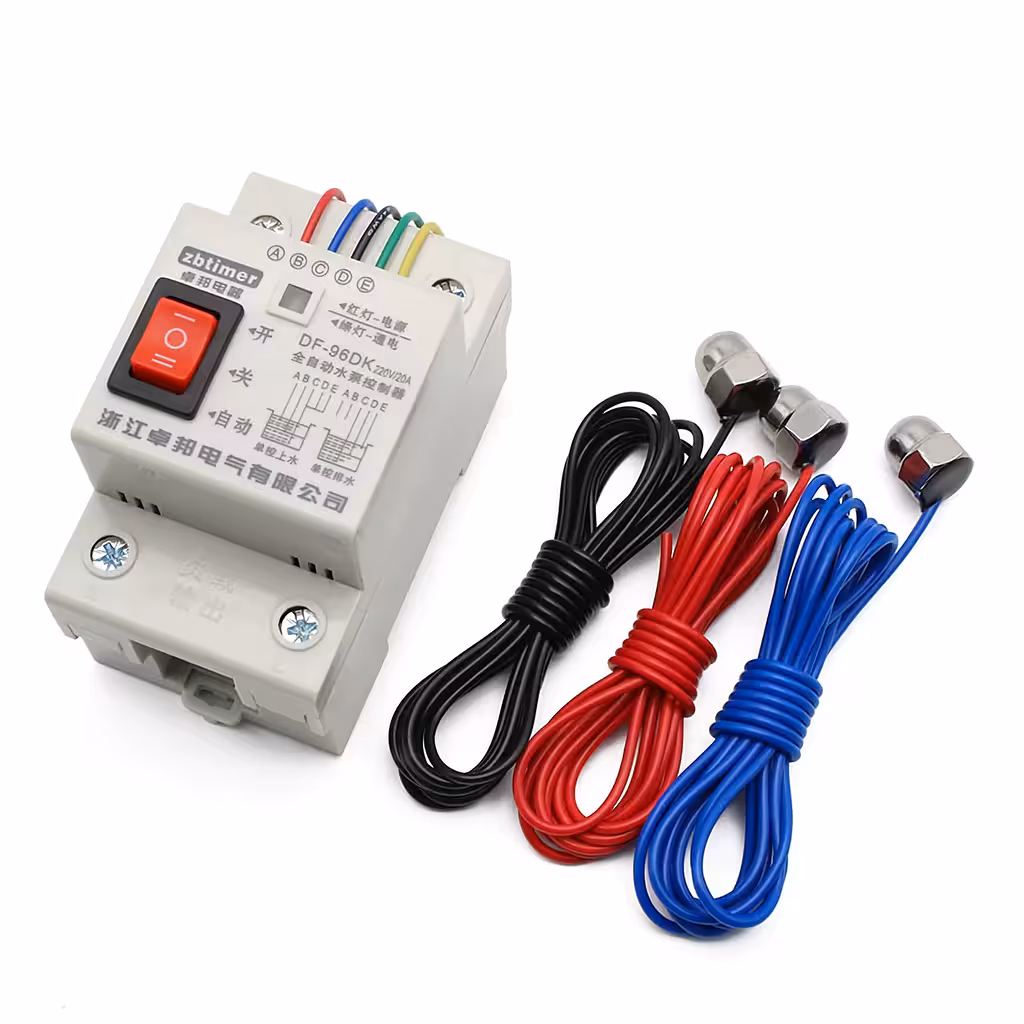

Wasserstand-Relais mit 3 Sensoren – Elektronische Automatisierung für Becken, Tanks, Schwimmbäder

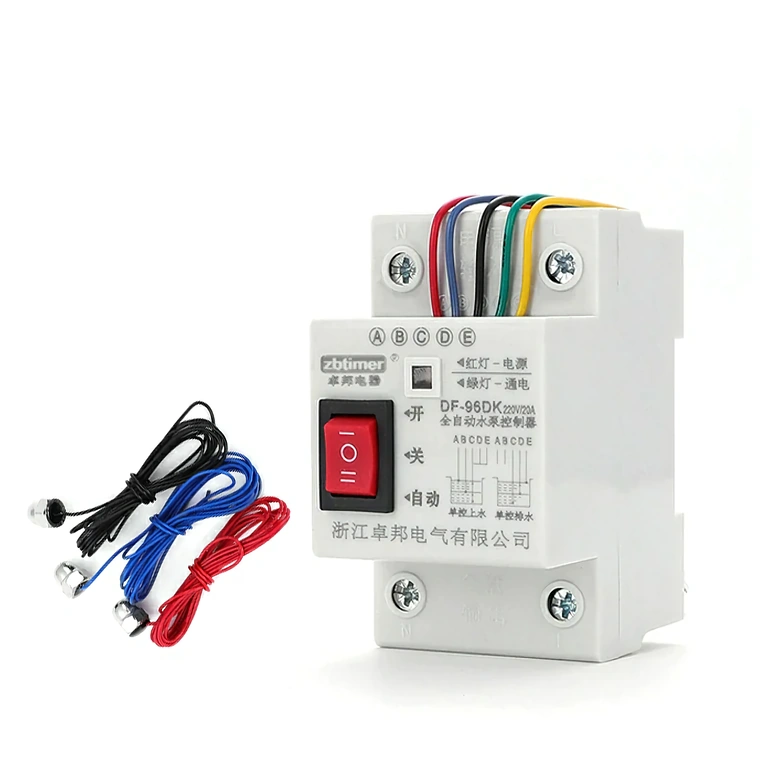

Automatisches Wasserstand-Relais mit Begrenzungs-, Einstell- und integriertem elektronischem Sensor. Ideal für Wasserstand-Automatisierungssysteme in Tanks, Becken, Schwimmbädern, Aquarien.
- Kompatibel mit Wasserbecken, Schwimmbädern, Aquarien

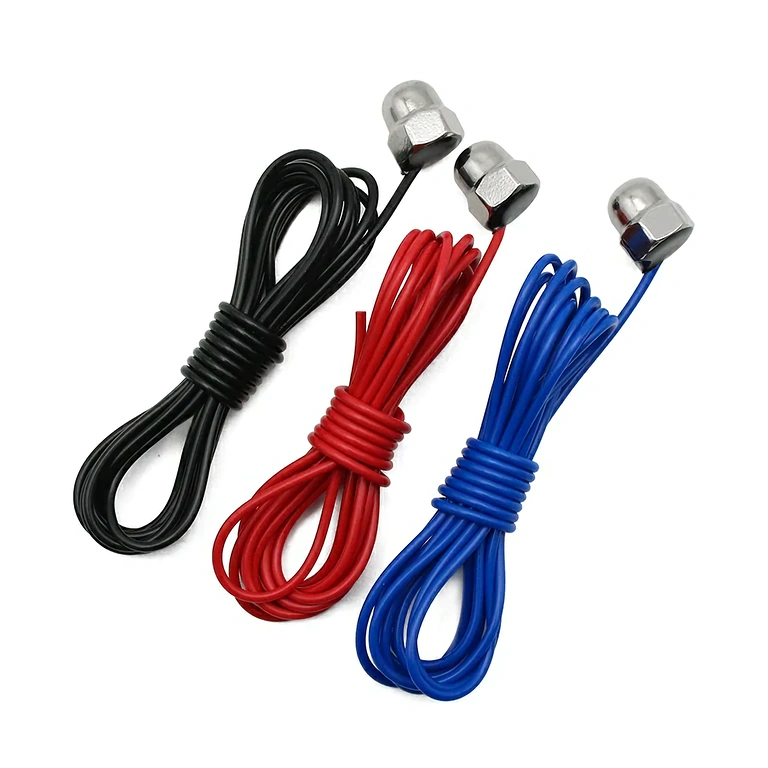

- Enthält 3 Wassersensoren – Länge: jeweils 5 Meter
- Betriebsmodus: Manuell / Automatisch / Aus
- Schnelle und intuitive Installation in jedem Pumpensystem
| Technische Daten | Wert |
|---|---|

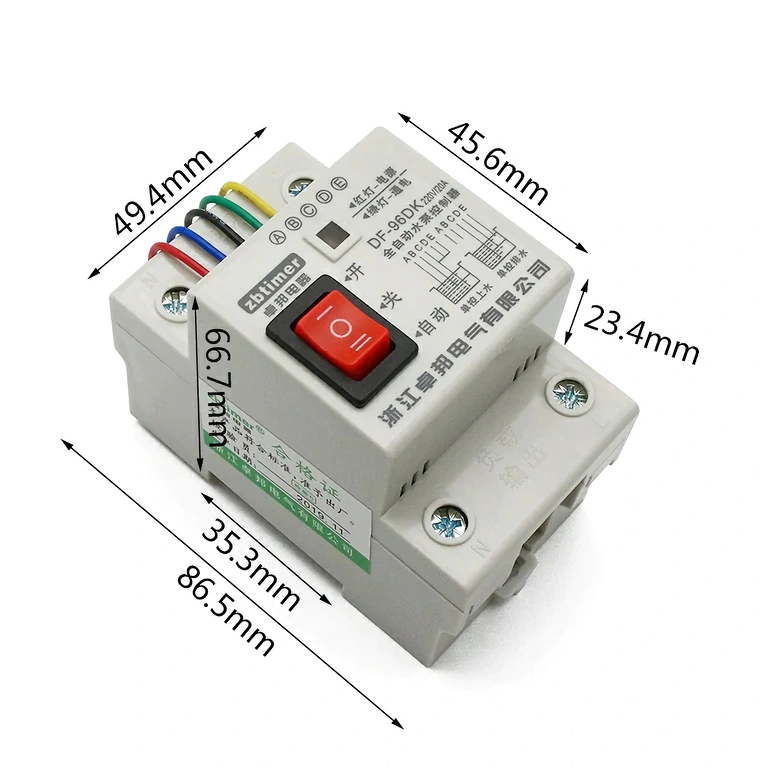

| Abmessungen | 86 × 66 × 49 mm |
| Nennspannung | 220V |
| Relaisausgang (resistiv) | 20A / 220V |
| Relaisausgang (induktiv) | 10A / 220V |

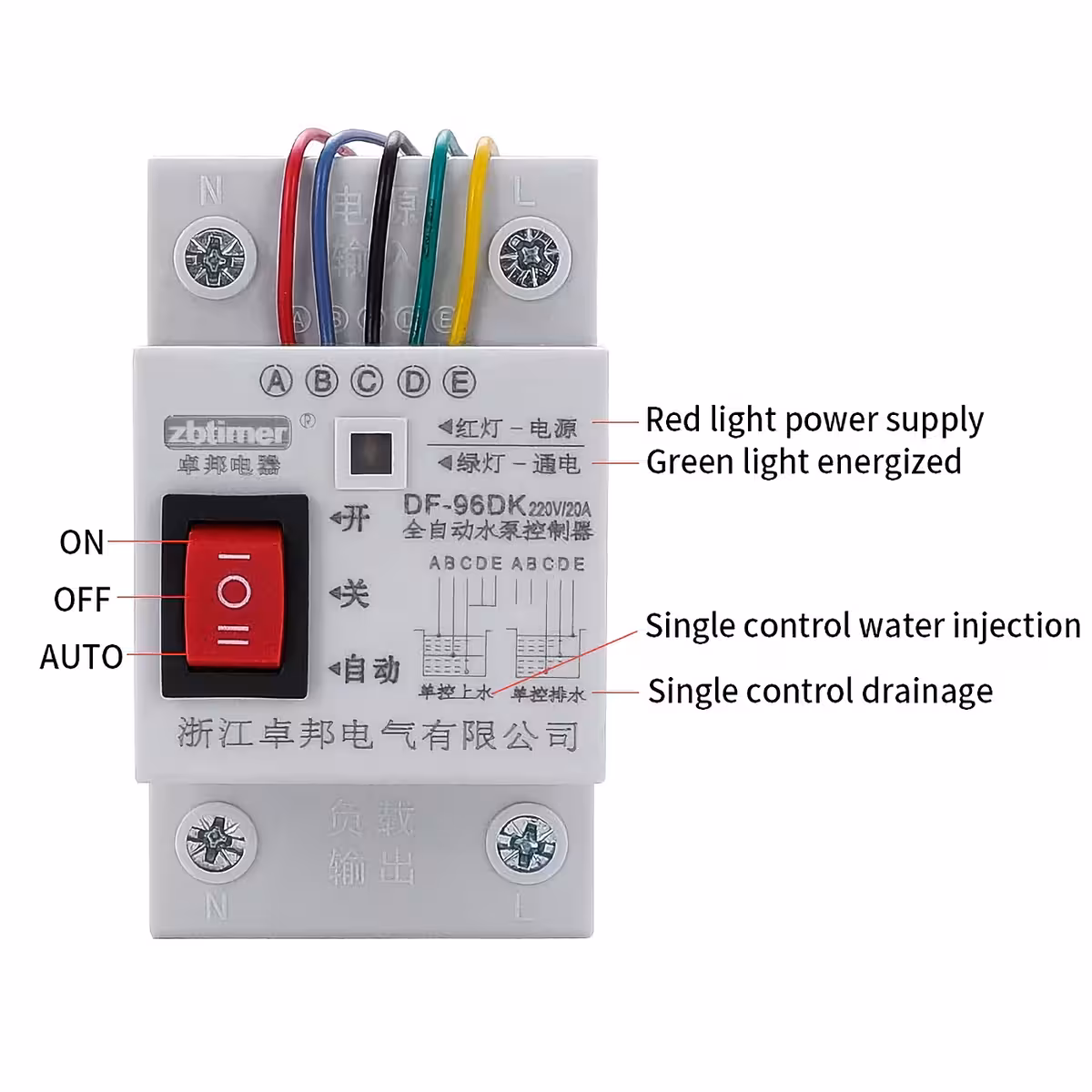

| Schalterpositionen | ON / OFF / AUTO |
1. Installation für automatische Befüllung eines Beckens
Siehe Abbildung 1 in der Bildergalerie für eine klare Anschlussübersicht. Die Pumpe startet automatisch, wenn der Wasserstand unter die untere Grenze fällt, und stoppt, wenn das Becken voll ist.
- A (rot) – oberer Pegel: Pumpe stoppen
- B (blau) – unterer Pegel: Pumpe starten
- C (schwarz) – gemeinsame untere Leitung
- D (grün) & E (gelb) – an C angeschlossen
2. Installation für automatische Entleerung eines Beckens
Siehe Abbildung 2 in der Bildergalerie zur Veranschaulichung. Die Pumpe startet, wenn der Wasserstand hoch ist, und stoppt, wenn er sinkt.
- E – oberer Pegel: Pumpe starten
- D – unterer Pegel: Pumpe stoppen
- C – gemeinsame Leitung
- A & B – getrennt
3. Aufrechterhaltung eines Mindestwasserstands
Siehe Abbildung 3 in der Bildergalerie für die Montage. Die Pumpe wird automatisch abgeschaltet, wenn der Wasserstand unter den vom Benutzer festgelegten Mindestpunkt fällt.
- C & D – Niedrigstandskontrollpunkte
- E & C – Kurzschlussverbindung (Brücke)
- A & B – getrennt
4. Automatische Steuerung zwischen zwei Becken
Siehe Abbildung 4 in der Bildergalerie für das vollständige Diagramm. Ermöglicht den automatisierten Wassertransfer von einem unteren in ein oberes Becken.
- A – oberer Pegel im oberen Becken: Pumpe stoppen
- B – unterer Pegel im oberen Becken: Pumpe starten
- C – gemeinsame Leitung für beide Becken
- D – niedriger Pegel im unteren Becken: Pumpe stoppen
- E – hoher Pegel im unteren Becken: Pumpe starten
Hinweis: Wenn keine Aktivierung bei hohem Pegel im unteren Becken gewünscht ist, kann Punkt E getrennt werden.

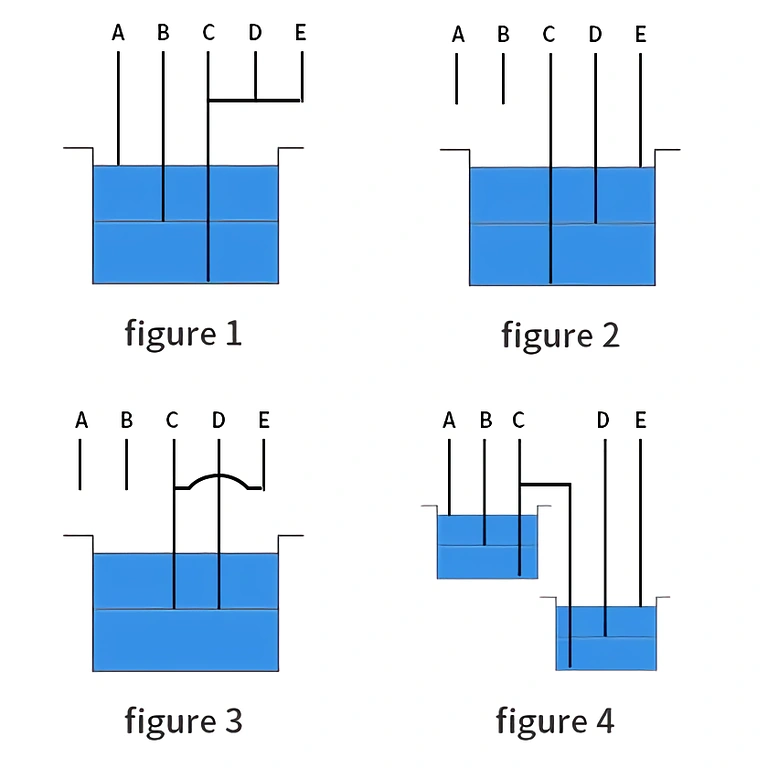

Foto-Galerie mit erklärenden Diagrammen – Abbildung 1, 2, 3 und 4
