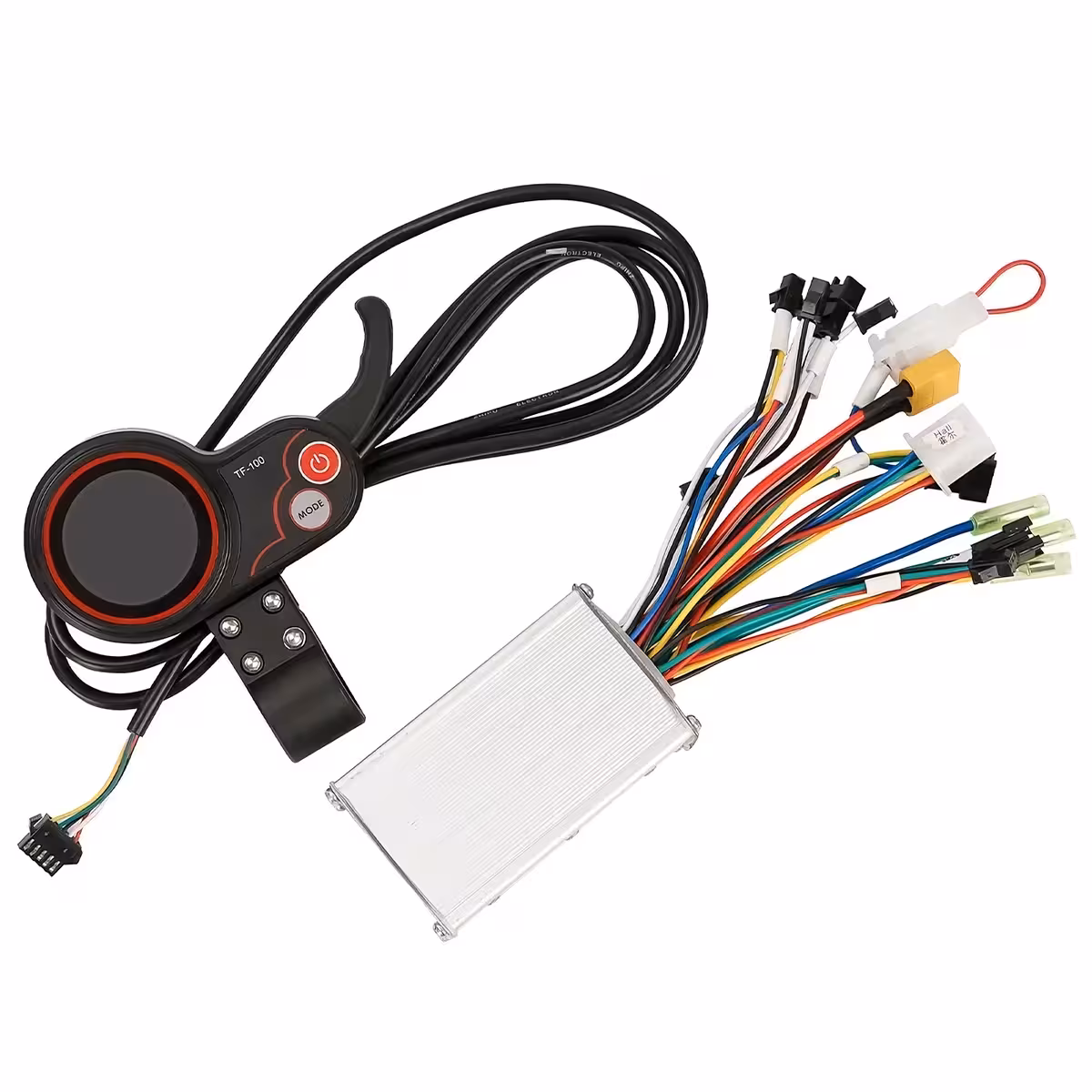

20A Brushless Controller mit TF-100 Display – Das Komplett-Upgrade für Ihren E-Scooter oder Ihr E-Bike
Ruckelt Ihr E-Scooter beim Anfahren, reagiert das Display nicht mehr oder wünschen Sie sich einfach mehr Power? Ein hochwertiger Brushless-Controller ist der entscheidende Unterschied zwischen einer frustrierenden Fahrt und einem geschmeidigen Fahrerlebnis. Dieses 20A-Set deckt Spannungen von 24V, 36V und 48V ab und ist für Motoren zwischen 350W und 1000W ausgelegt – damit ist es mit nahezu allen gängigen Modellen auf dem Markt kompatibel.
Hinweis: Das Set umfasst den Controller sowie das TF-100 LCD-Display. Bitte prüfen Sie vor dem Kauf die Kompatibilität der Anschlüsse mit Ihrem Fahrzeugmodell.
Warum dieses Modell die richtige Wahl ist (Ihre Vorteile):
- Universelle Kompatibilität (24V / 36V / 48V) — Funktioniert mit den gängigsten Akkutypen ohne zusätzliche Modifikationen.
- Leistungsstark (350W–1000W) — Der ideale Ersatz für den Original-Controller bei fast allen E-Scootern und E-Bikes für den urbanen Einsatz.
- Automatische Self-Learning-Funktion — Erkennt und korrigiert die Drehrichtung des Motors selbstständig; kein Risiko von Kurzschlüssen durch falsche Verkabelung.
- Inklusive TF-100 LCD-Display — Umfangreiches P-Settings-Menü mit über 16 konfigurierbaren Parametern, von der Strombegrenzung bis zum Tempomat, alles übersichtlich auf einen Blick.

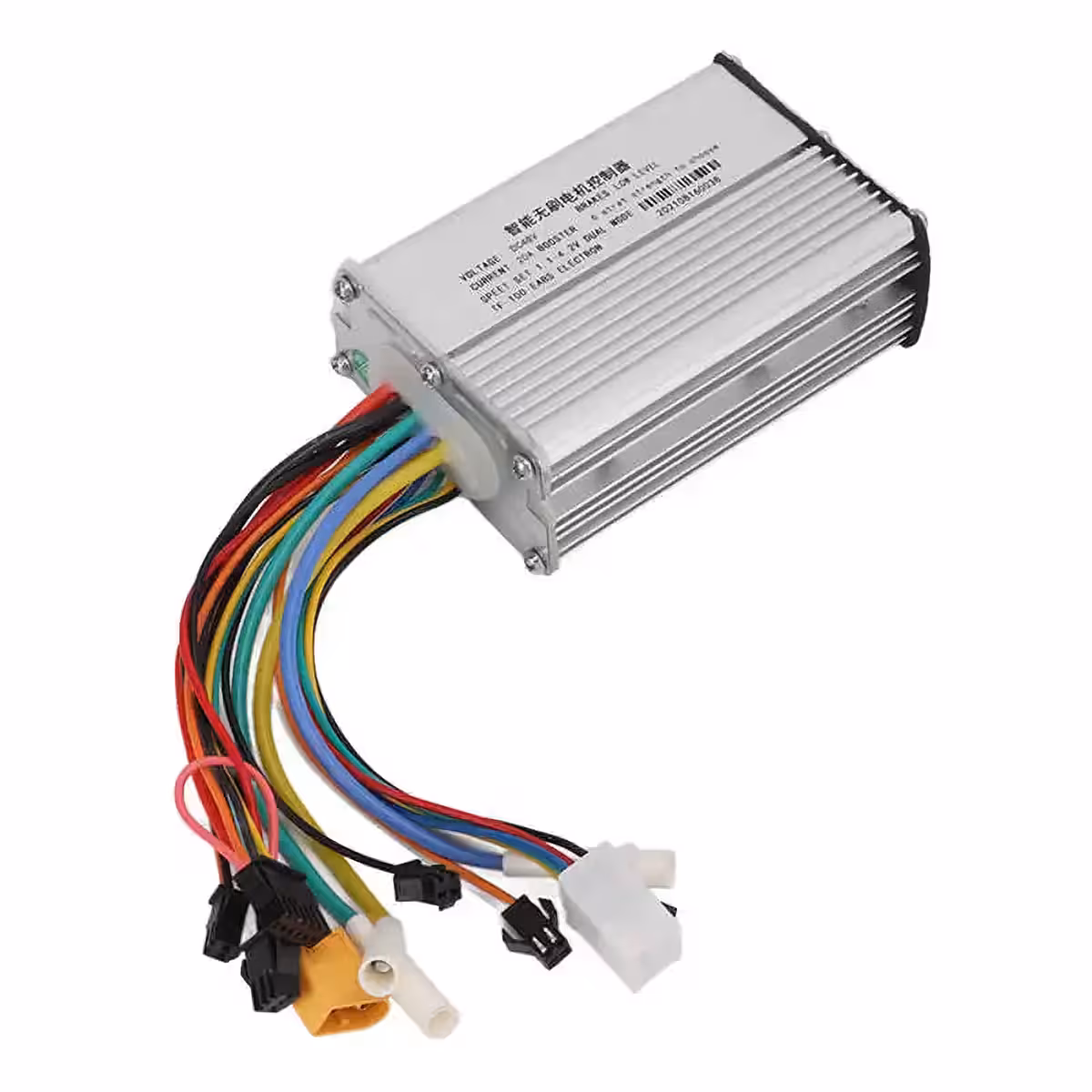

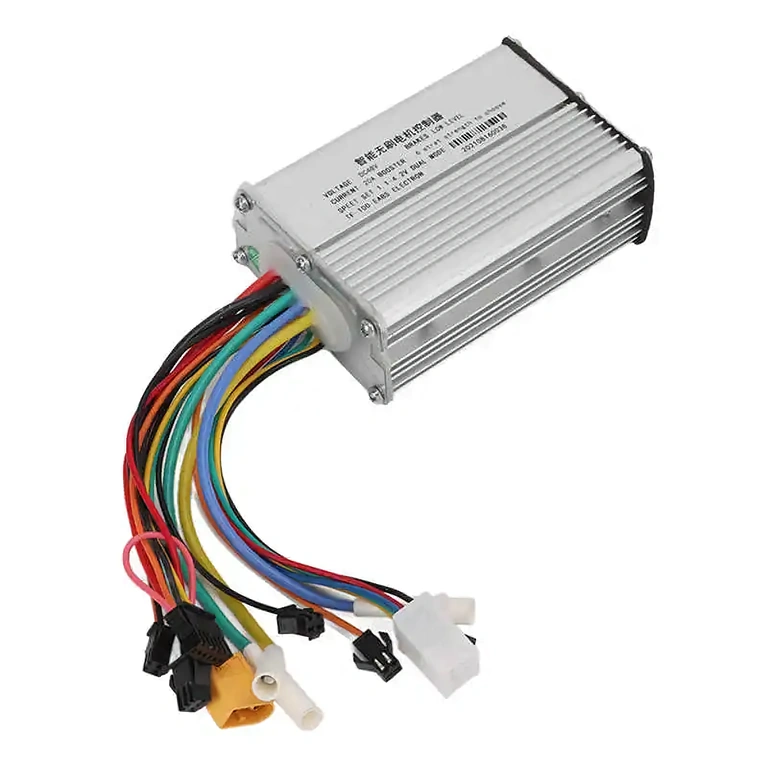

- E-ABS & Low-Level-Bremse — Elektronische, stufenlose Bremsunterstützung, die den Verschleiß der Bremsbeläge minimiert und die Kontrolle im dichten Stadtverkehr verbessert.
- Native PAS-Unterstützung — Kompatibel mit Pedal-Assist-Systemen, ideal für E-Bikes mit Trittfrequenzsensor.
- Integrierte elektrische Wegfahrsperre — Zusätzliche Sicherheit gegen unbefugte Inbetriebnahme.
Details und Leistung

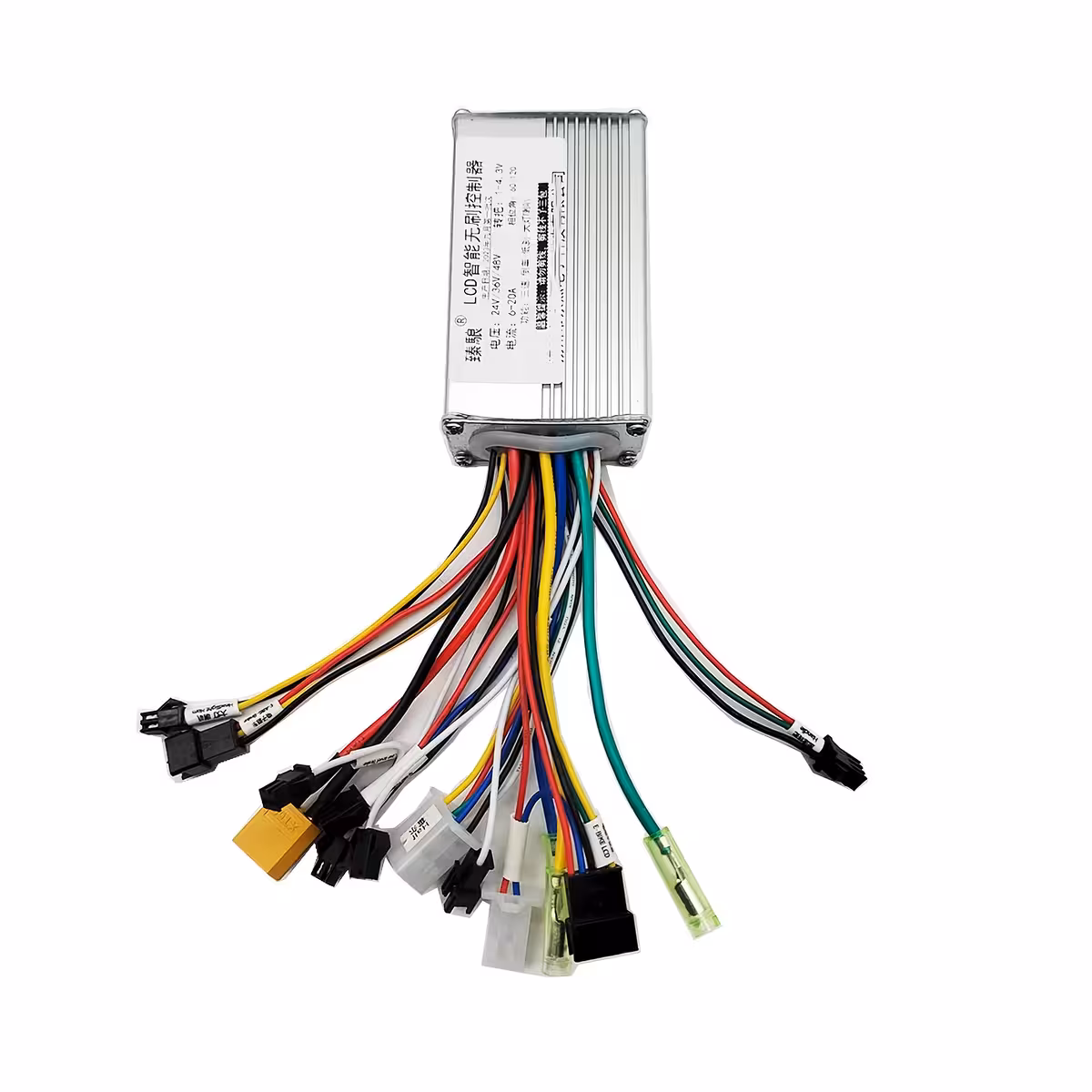

Die Brushless-BLDC-Architektur mit Unterstützung für Hall-Sensoren (6-adrig) sorgt für eine sanfte Motorsteuerung bei jeder Drehzahl – kein Ruckeln beim Anfahren, keine Überhitzung bei konstanter Geschwindigkeit. Die über den Parameter P14 (1–20A) einstellbare Strombegrenzung erlaubt es Ihnen, das Ansprechverhalten der Beschleunigung individuell an Ihr Gewicht oder das Terrain anzupassen. Der Unterspannungsschutz (P15) verhindert eine Tiefentladung des Akkus und trägt so maßgeblich zu einer längeren Lebensdauer Ihres Akkupacks bei.
| Parameter | Wert / Detail |
|---|---|
| Kompatible Spannung | 24V / 36V / 48V |
| Unterstützte Motorleistung | 350W / 500W / 800W / 1000W |
| Nennstrom | 20A |
| Motortyp | Brushless (BLDC) |
| Hall-Sensoren | Ja – 6-adrig |
| Display inklusive | LCD TF-100 |
| Elektronische Bremse | E-ABS + Low-Level-Bremse |
| Pedal Assist System (PAS) | Ja |
| Self-Learning (Drehrichtung) | Ja – automatisch |
| Tempomat (Cruise Control) | Ja (P17) |
| Licht + Hupe | Über Controller steuerbar |
| Elektrische Wegfahrsperre | Ja |
| Kommunikationsprotokoll | Konfigurierbar (P20) |
| Fahrzeugtyp | E-Scooter / E-Bike |
Programmierung und Inbetriebnahme

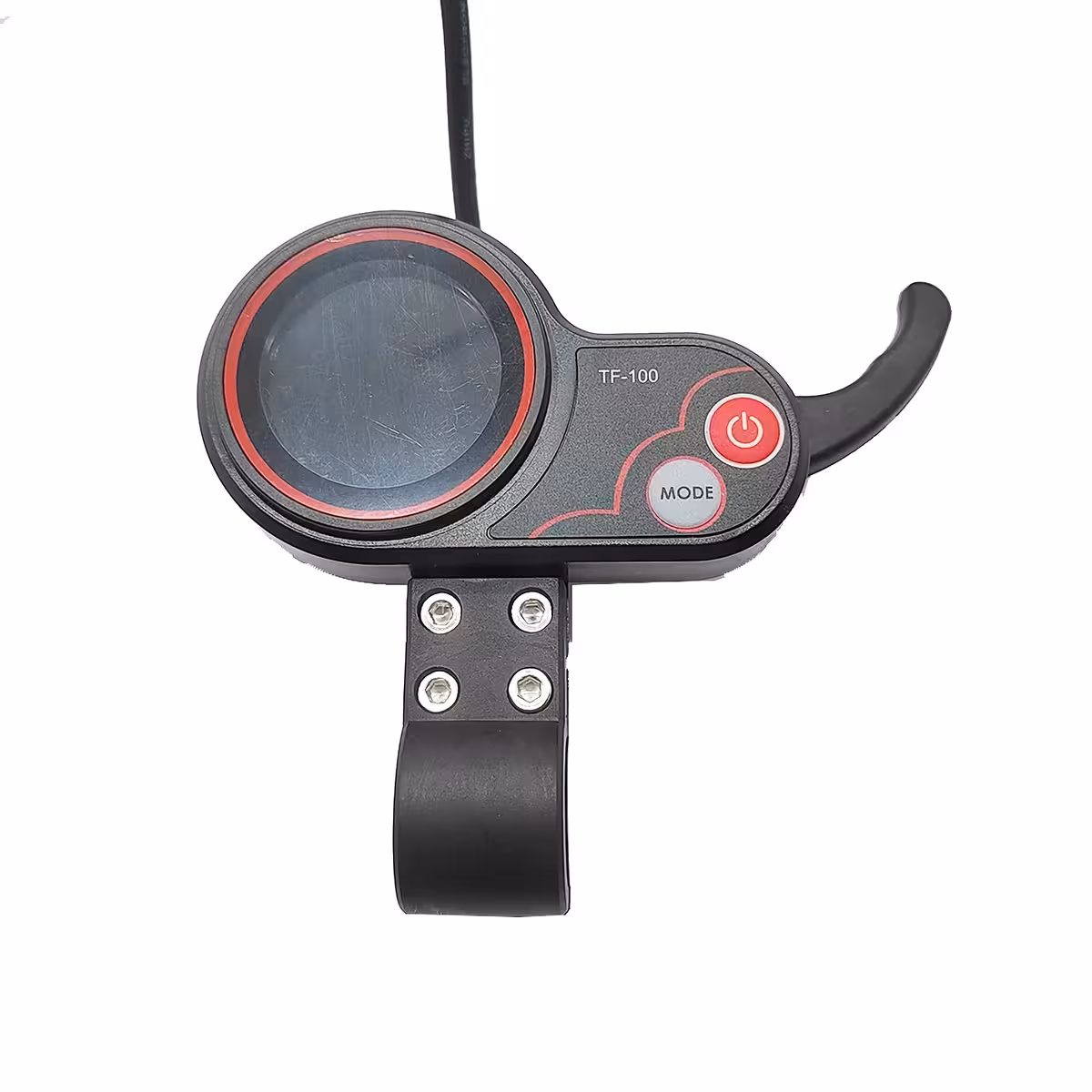

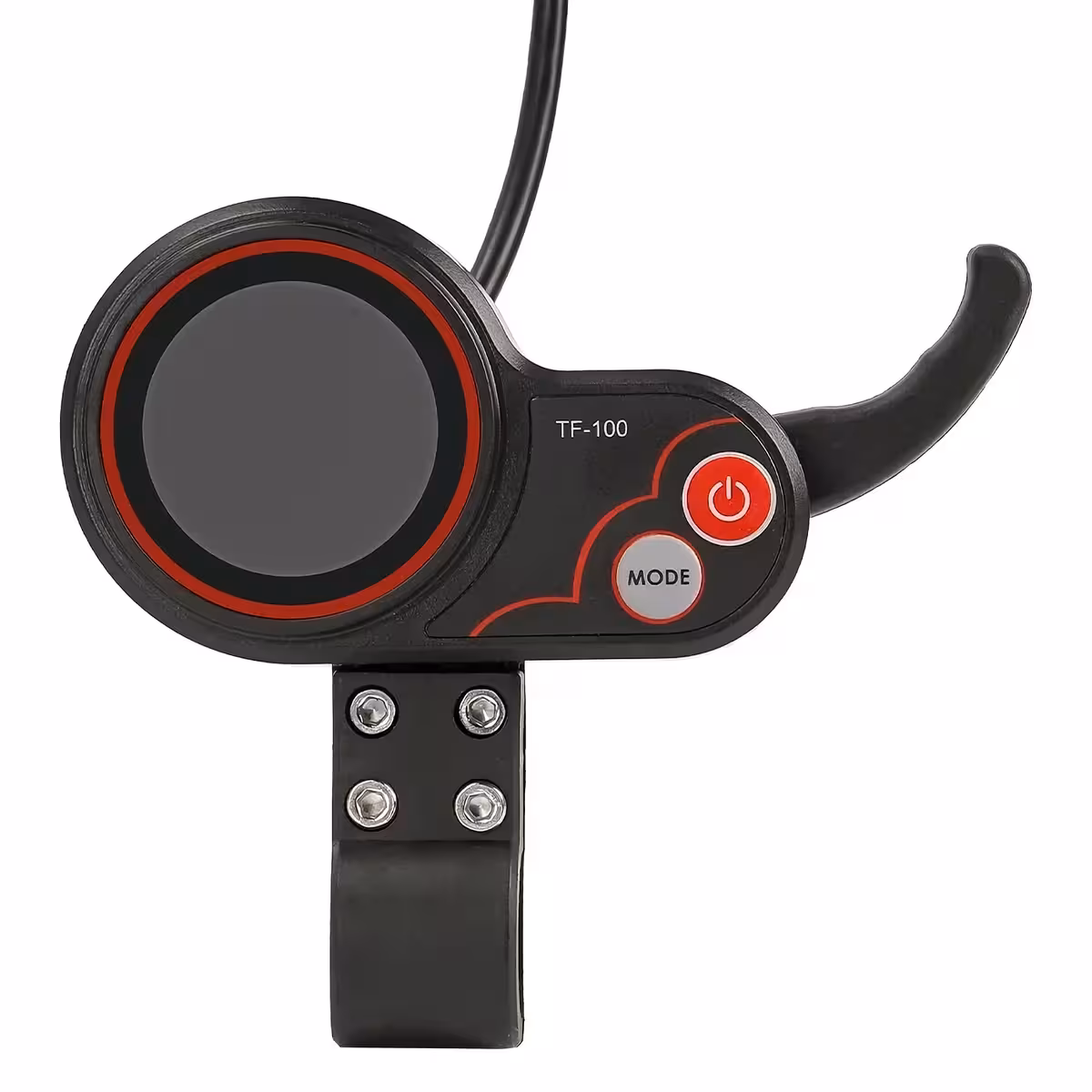

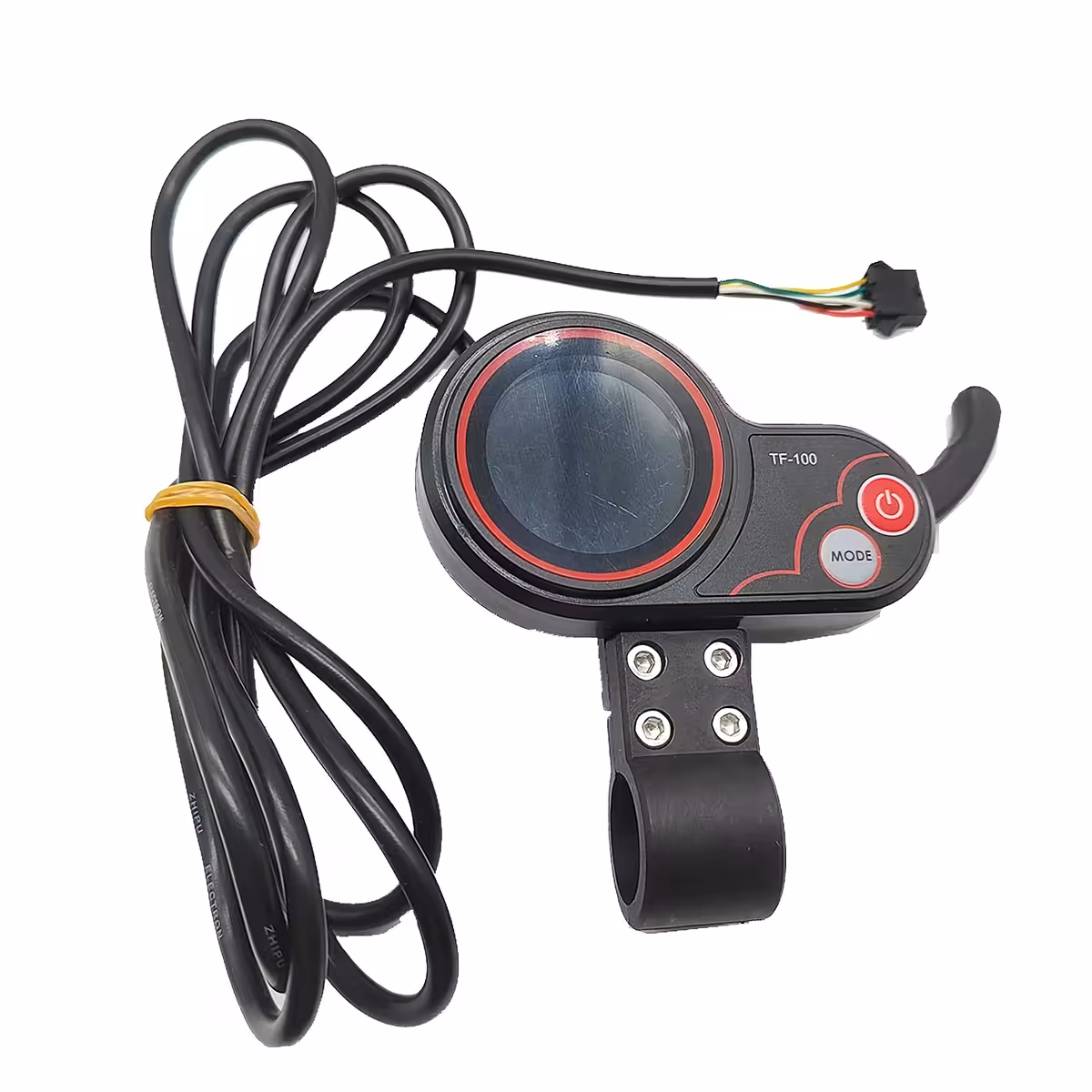

Über das TF-100 Display lassen sich alle Einstellungen bequem direkt am Lenker vornehmen. Um das P-Settings-Menü zu öffnen, halten Sie die Tasten Power + Mode für ca. 2–3 Sekunden gleichzeitig gedrückt.
| Parameter | Beschreibung |
|---|---|
| P01 | Display-Helligkeit (1–3) |
| P02 | Einheit: KM/h oder MPH |
| P03 | Systemspannung (36V / 48V / 52V) |
| P04 | Automatischer Standby (0–60 Min.) |
| P06 | Radgröße |
| P07 | Anzahl der Motormagnete |
| P09 | Startmodus: Sofort / Kick-Start |
| P10 | Fahrmodus |
| P11 | Empfindlichkeit der E-Bremse |
| P12 | Beschleunigungsstärke (0–5) |
| P14 | Strombegrenzung (1–20A) |
| P15 | Unterspannungsschutz (Batterie) |
| P17 | Tempomat |
| P18 | Geschwindigkeitskalibrierung |
| P19 | Gang-Modus |
| P20 | Kommunikationsprotokoll |

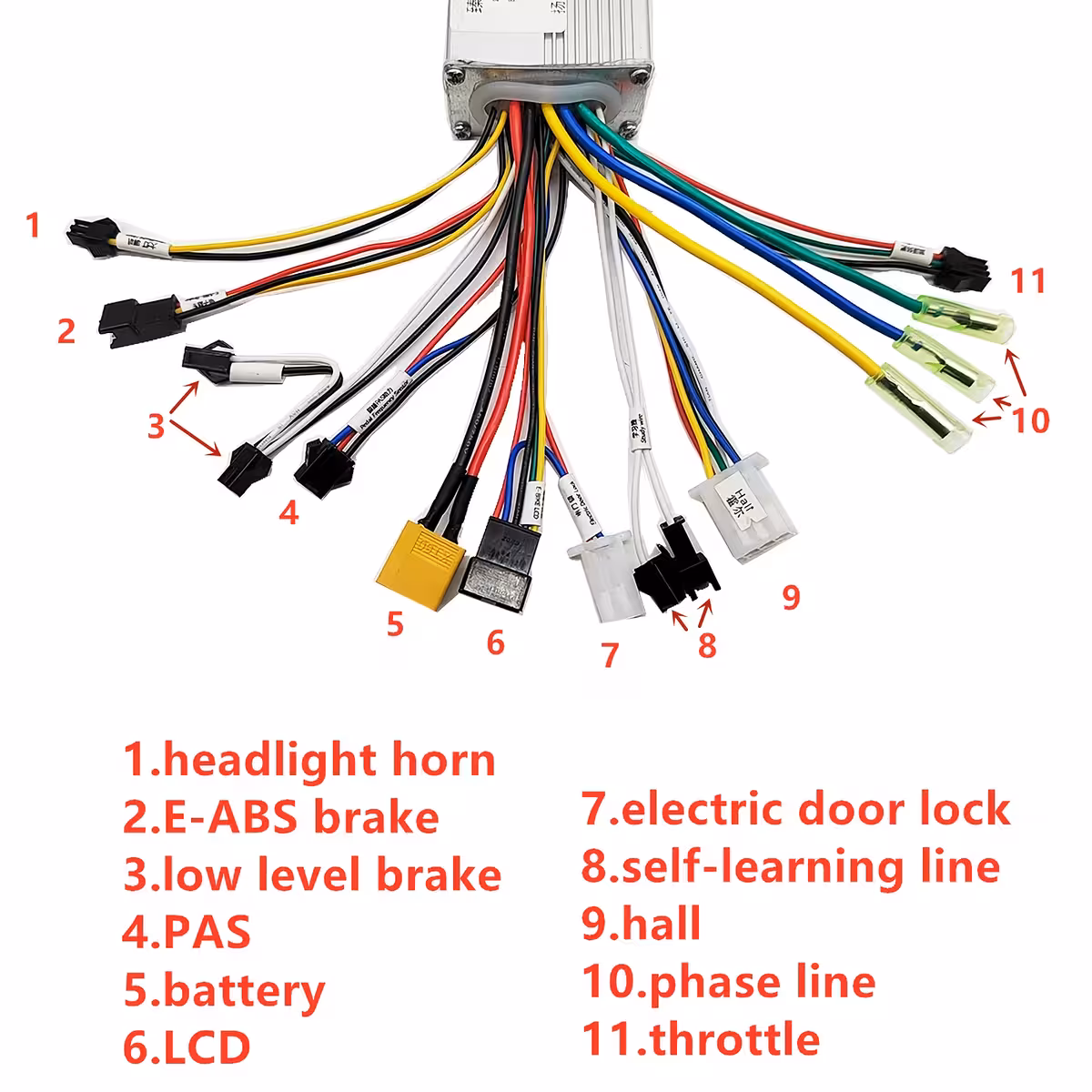

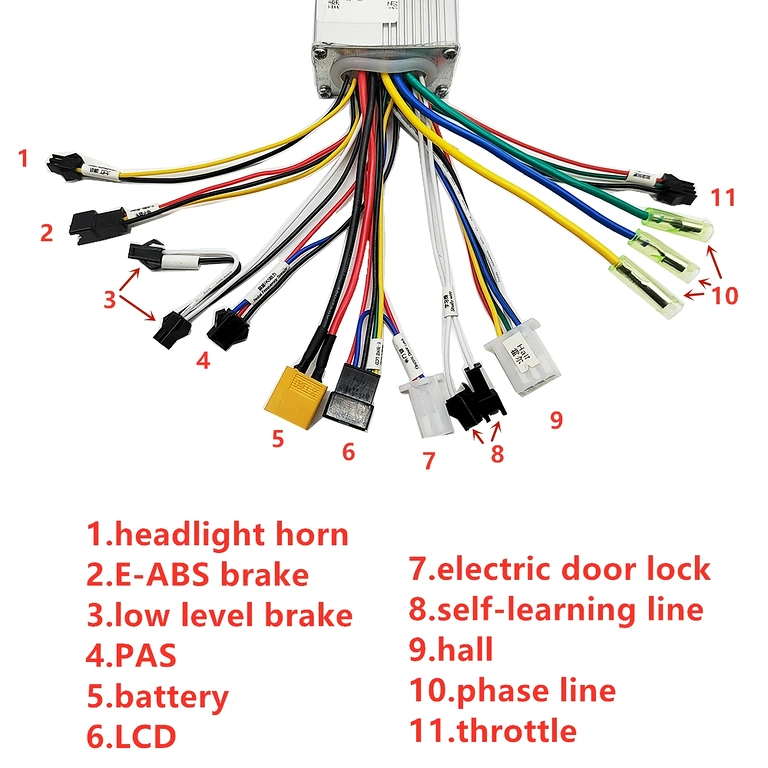

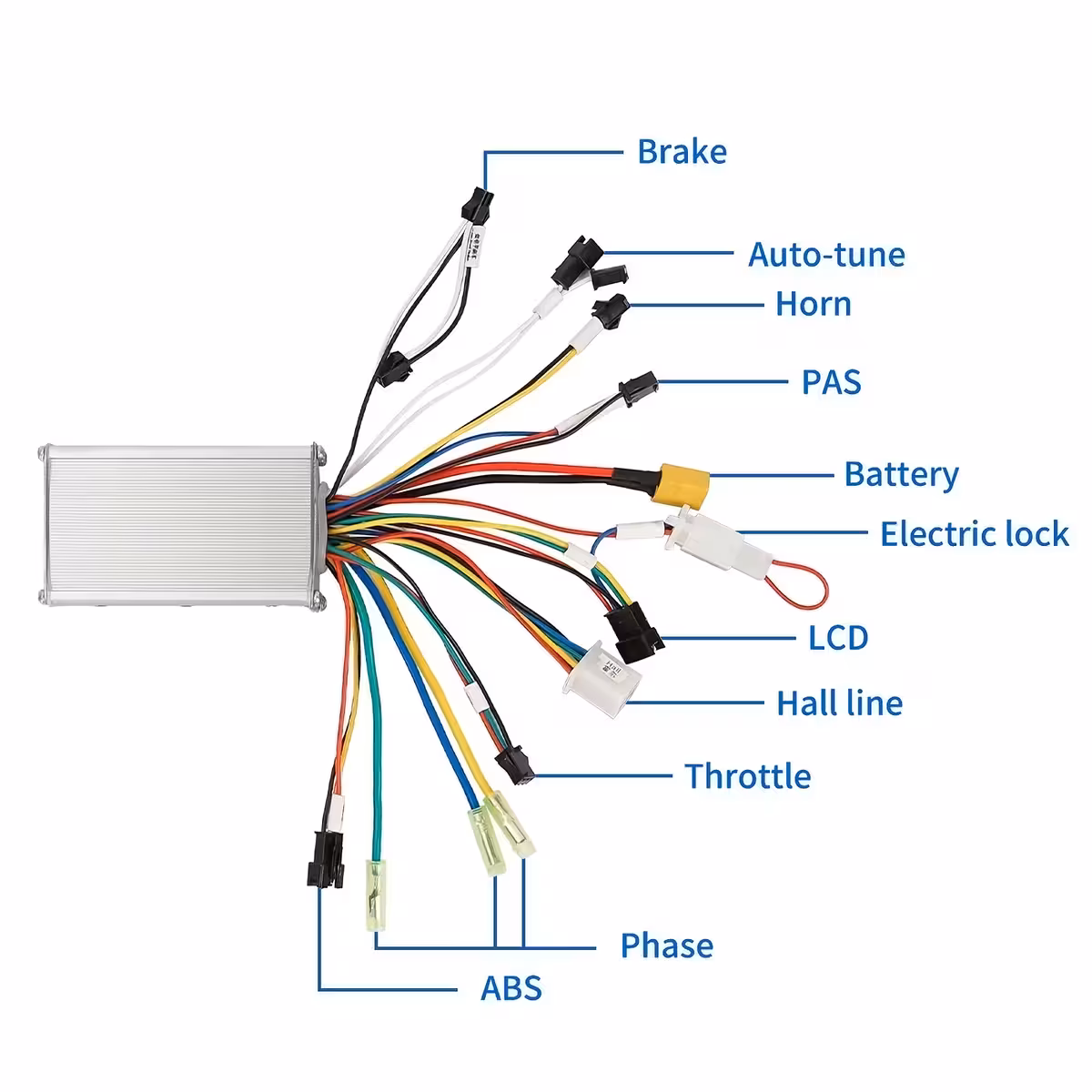

Für den elektrischen Anschluss folgen Sie bitte diesen Schritten:
- Verbinden Sie die Phasenkabel gemäß der Farbcodierung (identische Farben von Controller und Motor).
- Schließen Sie den Akku an: Rot = (+), Schwarz = (–).
- Schließen Sie den Gasgriff (Throttle) und die elektrische Wegfahrsperre an.
- Verbinden Sie die Hall-Kabel, sofern Ihr Motor über Hall-Sensoren verfügt.
- Verbinden Sie die Self-Learning-Kabel für die automatische Drehrichtungserkennung:
- Dreht das Rad korrekt → Self-Learning-Kabel wieder trennen.
- Dreht das Rad rückwärts → Kabel verbunden lassen, bis die Drehrichtung automatisch korrigiert wurde.
- Schließen Sie bei Bedarf optionale Funktionen wie Licht, Hupe, Bremslicht oder PAS an.

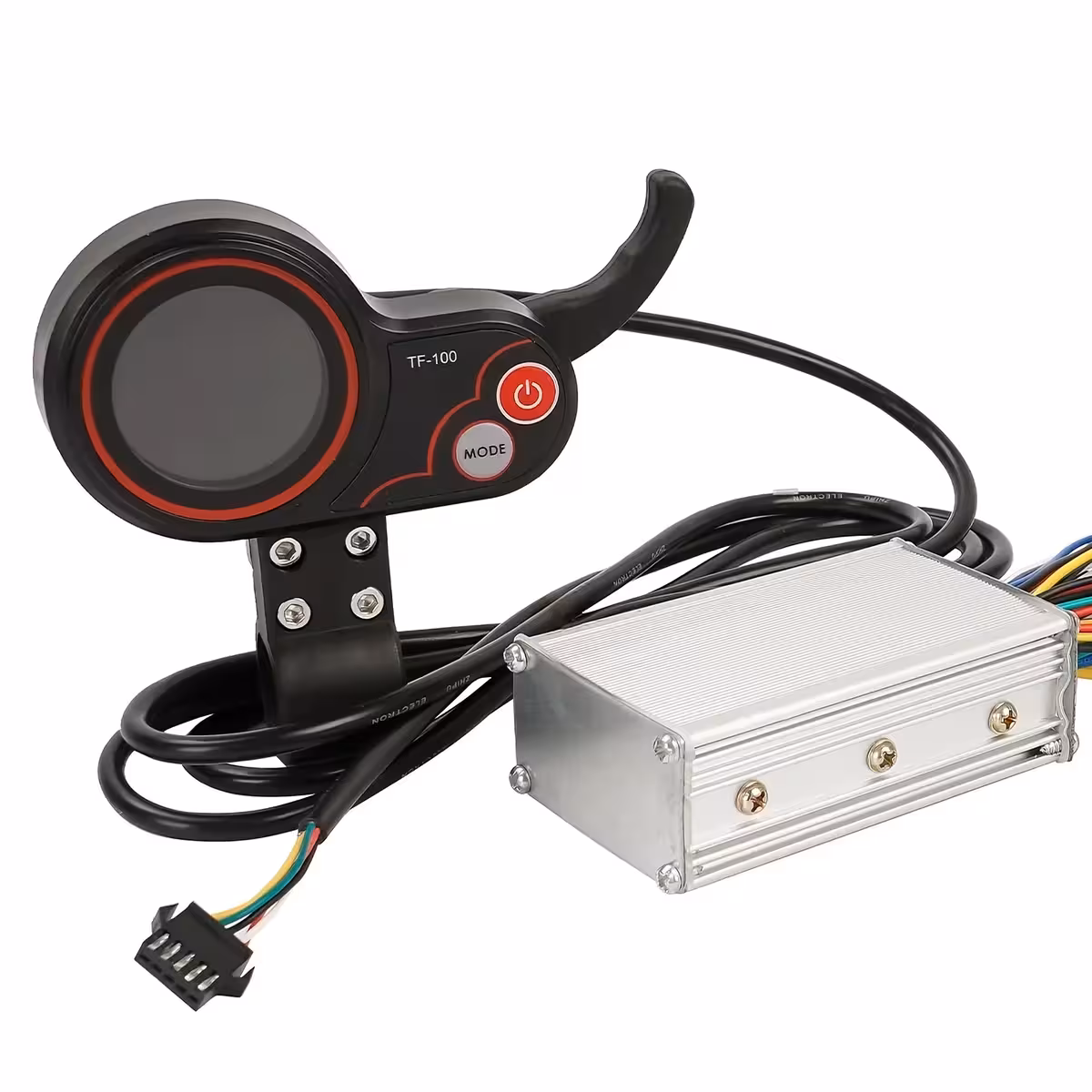

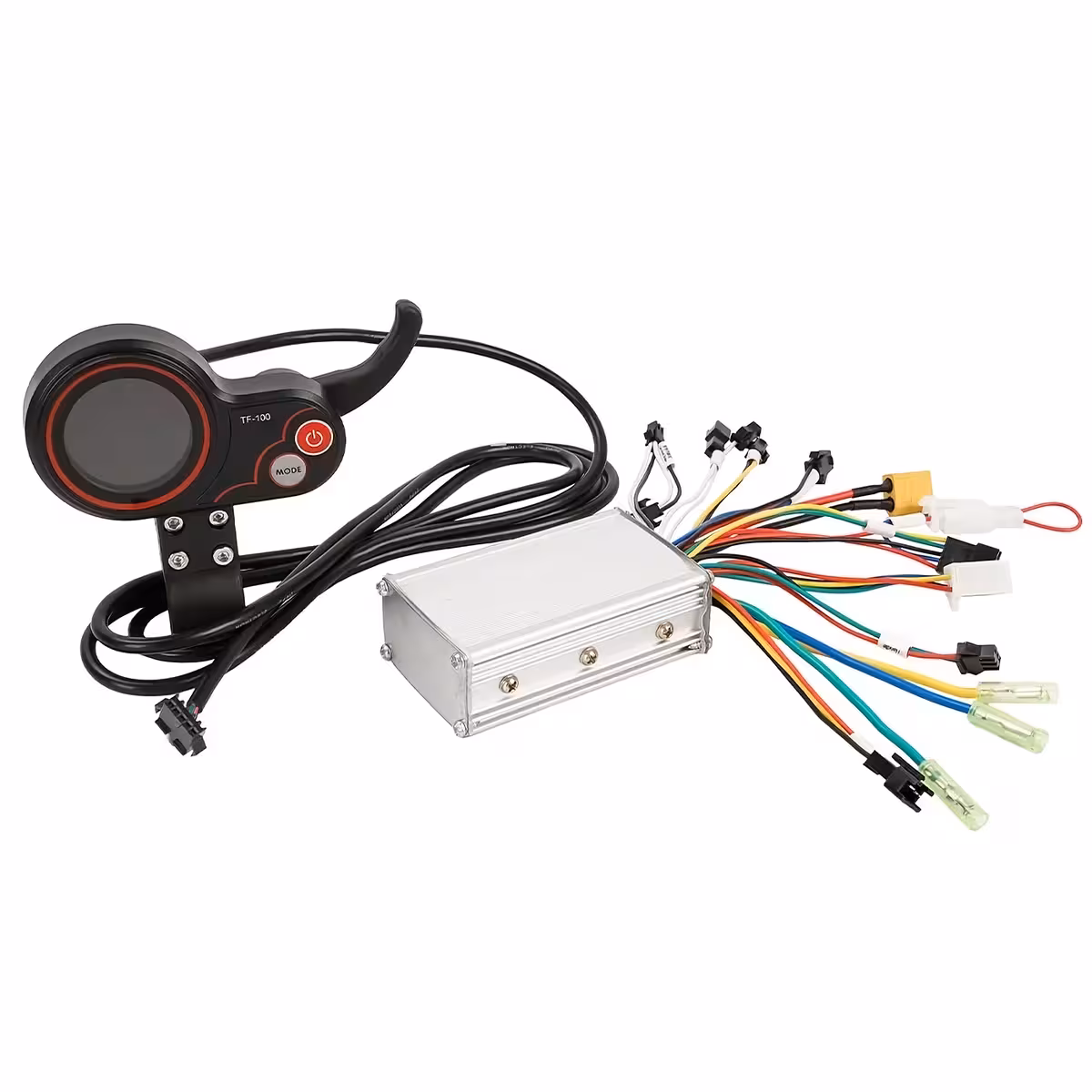

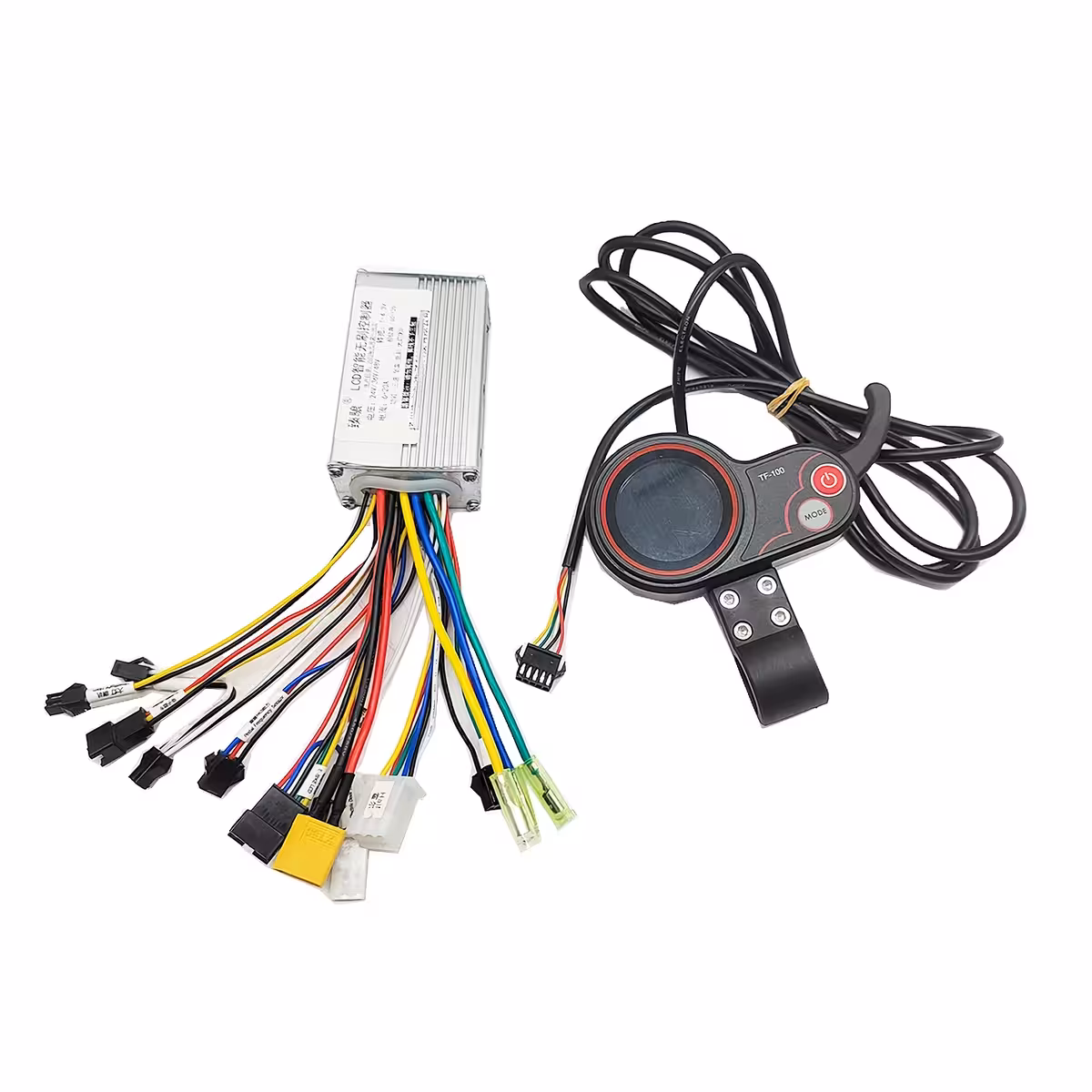

Lieferumfang
- 1x 20A Brushless-Controller (24V / 36V / 48V)
- 1x TF-100 LCD-Display
Häufig gestellte Fragen (FAQ)
Ist der Controller mit meinem 500W / 36V Motor kompatibel?
Ja. Der Controller unterstützt Brushless-Motoren zwischen 350W und 1000W bei Spannungen von 24V, 36V und 48V. Bitte prüfen Sie vor der Montage lediglich die Kompatibilität der Steckverbindungen.
Was passiert, wenn ich die Phasenkabel falsch anschließe?
Dank der Self-Learning-Funktion erkennt der Controller die Drehrichtung automatisch. Sollte der Motor falsch herum laufen, führen Sie einfach den oben beschriebenen Self-Learning-Prozess durch – es besteht kein Risiko, die Komponenten zu beschädigen.
Ist das TF-100 Display im Lieferumfang enthalten?
Ja, das Display ist Bestandteil des Sets. Sie erhalten Controller und TF-100 LCD-Display als einbaufertige Einheit.
Kann ich den Controller auch für ein E-Bike verwenden?
Absolut. Er ist für jedes E-Bike mit einem kompatiblen BLDC-Brushless-Motor geeignet. Dank der nativen PAS-Unterstützung ist er auch ideal für E-Bikes mit Trittfrequenzsensor.
Wie stelle ich die Batteriespannung im TF-100 ein?
Rufen Sie das P-Settings-Menü auf (Power + Mode für 2–3 Sek. gedrückt halten) und passen Sie den Parameter P03 an die Spannung Ihres Akkus an: 36V, 48V oder 52V.
