Digitaler Impulszähler ZX-5DK – autark, zuverlässig und in 10 Minuten einsatzbereit
Sie müssen Zyklen, Umdrehungen oder Durchgänge erfassen, ohne aufwendig Stromkabel verlegen zu müssen? Der ZX-5DK ist ein digitaler Impulszähler, der vollkommen autark mit einer handelsüblichen AA-Batterie betrieben wird — ganz ohne Transformator, externe Stromquelle oder komplizierte Installation. Der passende M12-Reed-Sensor inklusive Magnet und Montagezubehör ist bereits im Lieferumfang enthalten und sofort einsatzbereit.
Hinweis: Die AA-Batterie (R6) ist nicht im Lieferumfang enthalten. Das Gerät zählt ausschließlich aufwärts (00000–99999). Für die Zählung von Impulsen aus dem 220–240V AC-Netz verwenden Sie bitte den potenzialfreien Kontakt eines Koppelrelais.
Warum der ZX-5DK die ideale Wahl ist (Ihre Vorteile):
- 1–2 Jahre Batterielaufzeit (AA) — kein externes Netzteil erforderlich, keine Eingriffe in die Elektroinstallation
- Komplettes M12-Reed-Sensor-Set — inklusive Scheibenmagnet (12×3 mm), Metallhalterung und Befestigungsmuttern
- Großes 5-stelliges Display — 18 mm hohe Ziffern für beste Lesbarkeit, auch bei schlechten Lichtverhältnissen
- Bis zu 30 Impulse pro Sekunde — ideal für dynamische Anwendungen wie Wickelmaschinen, Ballenpressen oder CNC-Anlagen
- Störungsfrei — präzise Erfassung durch negative Signalflanke, keine Fehlzählungen durch elektronisches Rauschen
- Schnelle Schalttafelmontage — passend für Standard-Ausschnitte von 35×61 mm, nur 31 mm Einbautiefe, dezenter 3-mm-Rahmen
- Vielseitig einsetzbar — kompatibel mit Relais und Endschaltern; jeder potenzialfreie Kontakt kann angeschlossen werden
Technische Details und Leistung
Das Gehäuse aus weißem Polycarbonat vereint mechanische Robustheit mit einem professionellen Design, das sich nahtlos in jedes Bedienpanel einfügt. Dank der Schutzart IP40 ist der Zähler optimal für kontrollierte Industrieumgebungen wie Produktionshallen, Verpackungslinien oder kommerzielle Zugangskontrollen geeignet.
Der M12-Reed-Sensor verfügt über ein 40 mm langes Gewinde, das eine präzise Justierung des Abstands zum Magneten ermöglicht. Das 100 cm lange Kabel bietet maximale Flexibilität bei der Positionierung. Der mitgelieferte 12×3 mm Scheibenmagnet löst den Sensor bei jedem Vorbeigang aus und erzeugt einen Zählimpuls auf der negativen Flanke — ein bewährtes, zuverlässiges Prinzip ohne bewegliche elektronische Verschleißteile.
Die Frontblende ist mit einer POWER-Taste (langes Drücken zum Ein-/Ausschalten) sowie einer dedizierten RESET-Taste ausgestattet. Der Batteriewechsel erfolgt werkzeuglos über den Schiebedeckel auf der Rückseite.
| Parameter | Wert / Detail |
|---|---|
| Stromversorgung | AA-Batterie – R6 (nicht enthalten) |
| Batterielaufzeit | 1–2 Jahre |
| Anzeige | 5-stellig, 18 mm Ziffernhöhe |
| Zählbereich | 00000 – 99999 |
| Maximale Impulsfrequenz | 30 Impulse/Sekunde |
| Betriebstemperatur | 0°C – 60°C |
| Gehäusematerial | Weißes Polycarbonat |
| Schutzart | IP40 |
| Schalttafelausschnitt | 35 × 61 mm |
| Einbautiefe | 31 mm |
| Frontrahmen-Überstand | 3 mm |
| Rahmenabmessungen | 37 × 63 mm |
| Kabellänge Zähler | 100 cm |
| Sensortyp | Magnetischer Reed-Sensor, M12, Ø 12 mm |
| Sensorlänge | 58 mm |
| Gewindelänge Sensor | 40 mm |
| Kabellänge Sensor | 100 cm |
| Magnetabmessungen | 12 × 3 mm |

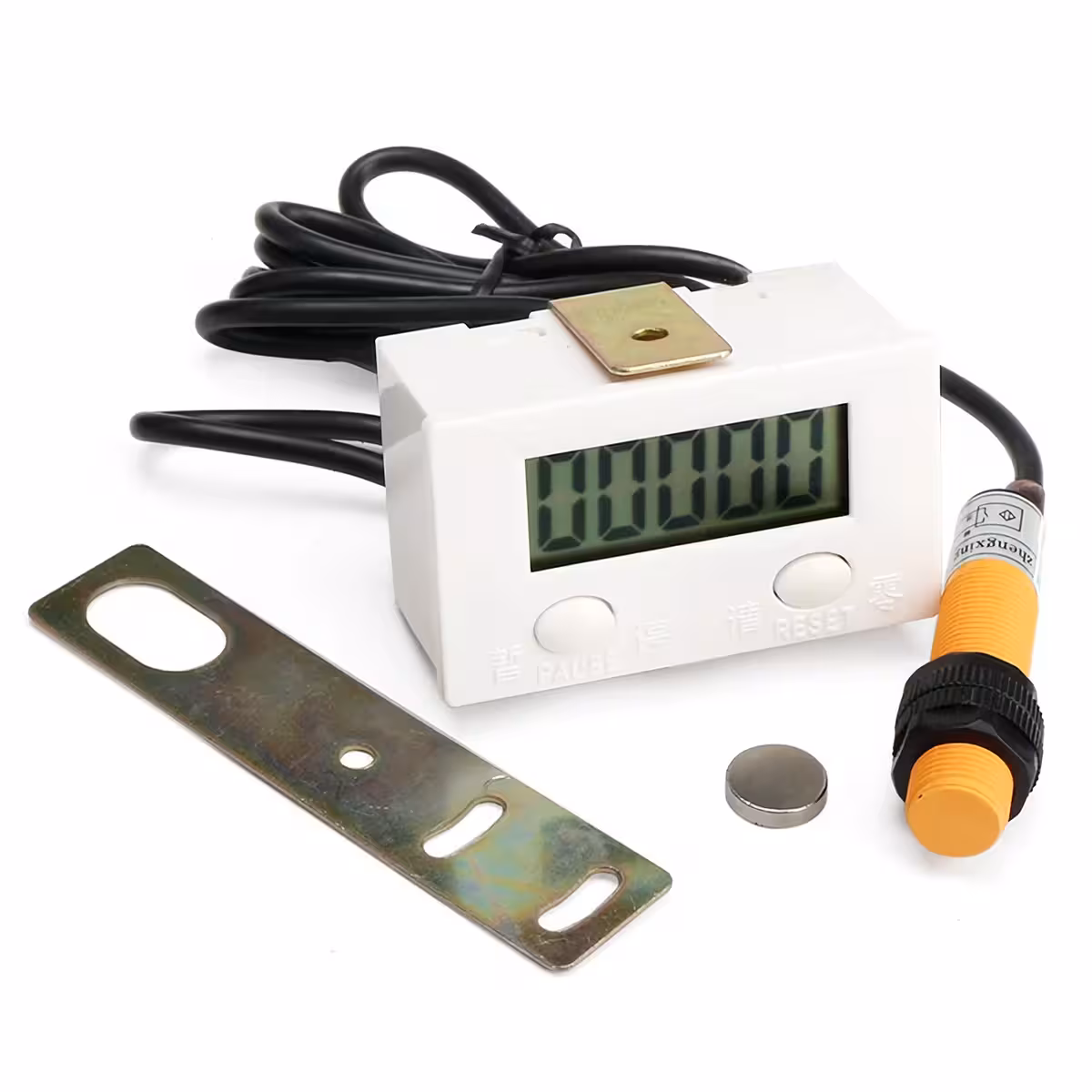

Lieferumfang
- Digitaler Impulszähler ZX-5DK
- Magnetischer Reed-Sensor (M12, Ø 12 mm) mit 100 cm Kabel
- Scheibenmagnet (12 × 3 mm) zur Sensorbetätigung
- Metall-Montagehalterung
- 2 × Befestigungsmuttern für den Sensor
Häufig gestellte Fragen (FAQ)
Ist die Batterie im Lieferumfang enthalten?
Nein. Das Gerät benötigt eine AA-Batterie (R6), die einfach unter dem rückseitigen Schiebedeckel eingesetzt wird. Die geschätzte Laufzeit beträgt bei normaler Nutzung 1–2 Jahre.
Kann das Gerät zur Personenzählung an Ladeneingängen genutzt werden?
Ja. Montieren Sie den Sensor am Türrahmen und den Magneten am beweglichen Türflügel. Bei jedem Öffnungsvorgang registriert der Zähler ein Ereignis – einfach und ohne sichtbare Stromkabel.
Können Impulse aus dem 230V-Stromnetz gezählt werden?
Nicht direkt. Bitte verwenden Sie den potenzialfreien Kontakt eines Koppelrelais, das mit 230V AC betrieben wird. Der ZX-5DK wird dann an diesen potenzialfreien Kontakt angeschlossen. Der Sensor selbst kommt nicht mit der Netzspannung in Berührung.
Was passiert, wenn der Zähler 99999 erreicht?
Der Zähler springt automatisch zurück auf 00000 und setzt den Zählvorgang fort. Sie können den Zählerstand jederzeit manuell über die RESET-Taste an der Vorderseite zurücksetzen.
