Digitales DC-Voltmeter und Amperemeter 0–100V / 0–100A – Präzise Überwachung inklusive Shunt
Sie möchten exakt wissen, was in Ihrem Gleichstromkreis passiert – ohne Schätzwerte oder Ungenauigkeiten? Dieses digitale Voltmeter und Amperemeter zeigt Ihnen Spannung und Stromstärke in Echtzeit an, und zwar in einem Bereich von bis zu 100V und 100A. Der passende Shunt sowie die benötigten Anschlusskabel sind bereits im Lieferumfang enthalten. Einfach anschließen und sofort einsatzbereit.
Hinweis: Der 100A-Shunt ist für Ströme über 10A zwingend erforderlich und liegt dem Paket bei. Die Stromversorgung des Moduls erfolgt separat über 4,5–30V DC – unabhängig vom zu messenden Stromkreis.
Ihre Vorteile auf einen Blick:

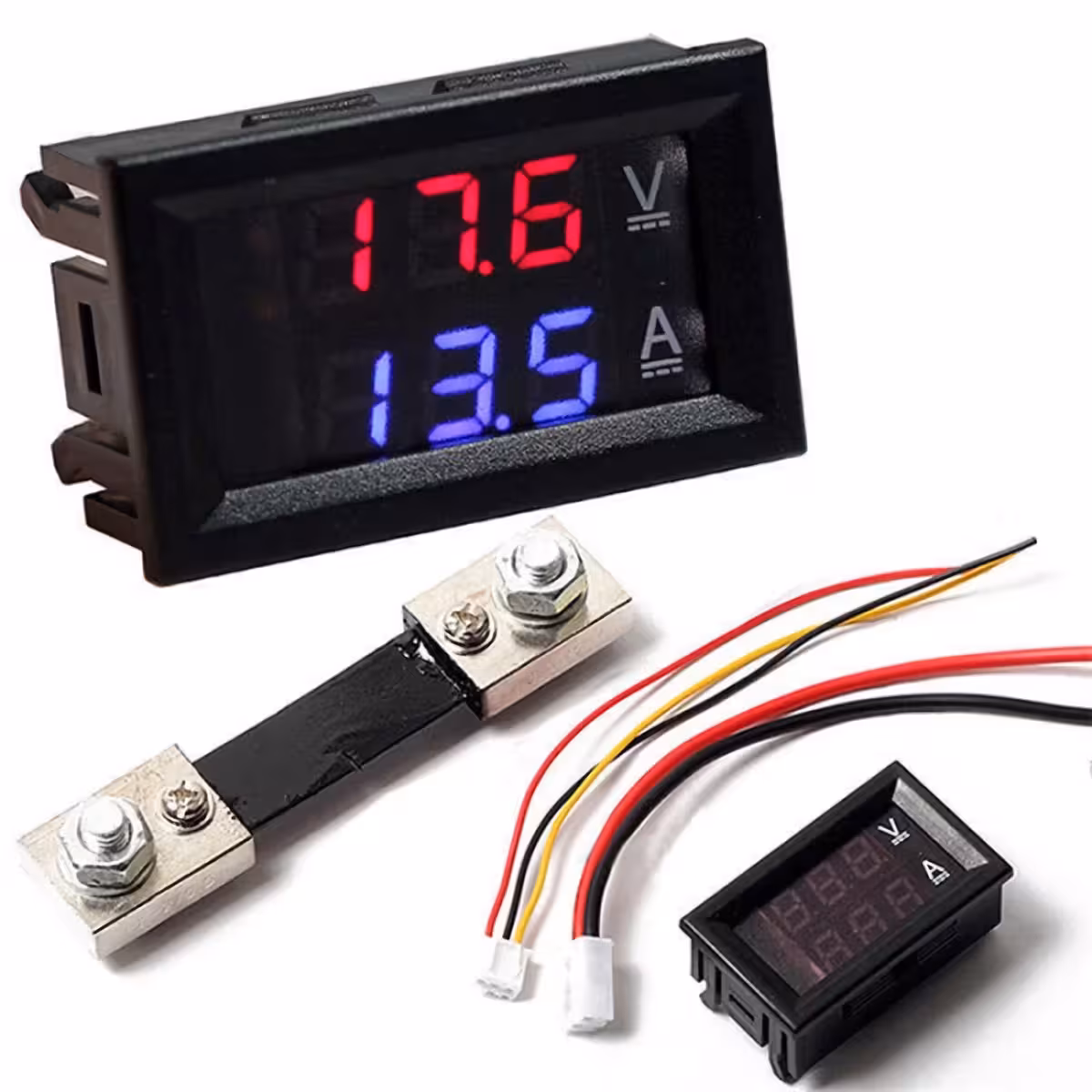

- Duale LED-Anzeige — Rote Ziffern für die Spannung, blaue für den Strom; auch bei direktem Lichteinfall hervorragend ablesbar.
- Inklusive 100A-Shunt — Sie müssen kein kompatibles Zubehör suchen; alles ist für den sofortigen Einsatz vorbereitet.
- Hohe Auflösung (0,01V / 0,01A) — Präzise Messwerte wie 14,73V und 8,42A statt ungenauer Rundungen.
- Schnelle Aktualisierungsrate (500ms) — Werte werden zweimal pro Sekunde aktualisiert, ideal für stabile und dynamische DC-Anwendungen.
- Geringer Eigenverbrauch (< 20mA) — Beeinflusst den zu messenden Stromkreis nicht, selbst bei kleinen Batteriesystemen.
- Kompaktes Design (48×29×21mm) — Passt perfekt in Schalttafeln, Verteilerkästen oder DIY-Gehäuse.
- Großer Temperaturbereich (–10°C bis +65°C) — Robust genug für den Einsatz im KFZ-Bereich, in Werkstätten oder geschützten Außenbereichen bei Solaranlagen.
Details und technische Leistung

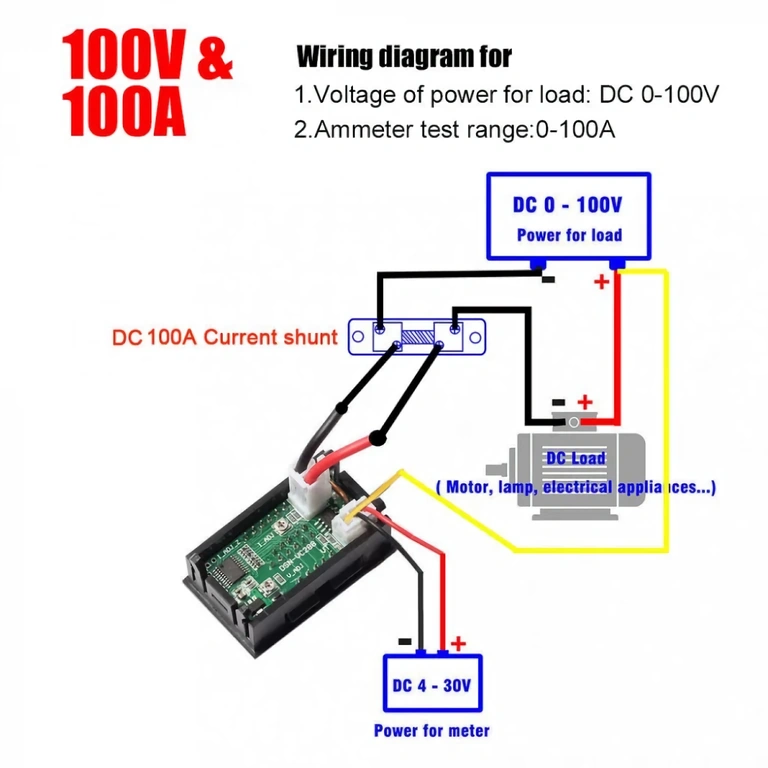

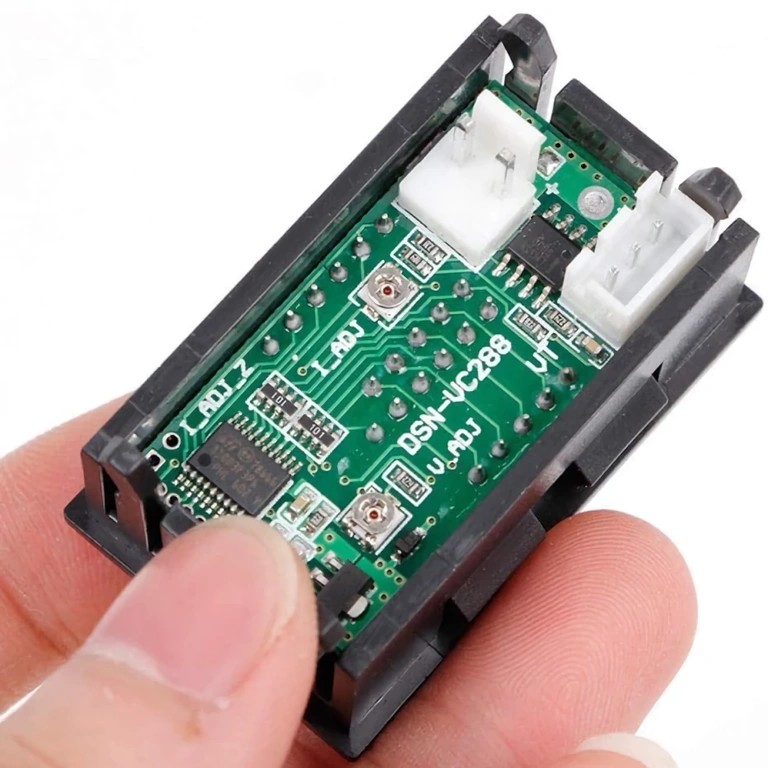

Das Herzstück des Moduls ist ein Präzisions-Mikrocontroller, der die Messwerte alle 500ms verarbeitet und aktualisiert – für eine konstante Anzeige ohne Sprünge. Die Spannungsauflösung passt sich automatisch an: 0,01V bei Werten unter 10V und 0,1V bei höheren Werten. Dank der unabhängigen Stromversorgung (4,5–30V DC) können Sie beispielsweise einen 72V-Stromkreis überwachen, während das Modul über eine separate 12V-Quelle betrieben wird.
| Parameter | Wert / Detail |
|---|---|
| Versorgungsspannung Modul | DC 4,5 – 30V |
| Messbereich Spannung | DC 0 – 100V |
| Spannungsauflösung | 0,1V (>10V) / 0,01V (<10V) |
| Messbereich Strom | 0 – 100A (inkl. Shunt) |
| Stromauflösung | mind. 0,01A |
| Eigenverbrauch | < 20mA |
| Aktualisierungsrate | 500ms |
| Betriebstemperatur | –10°C ~ +65°C |
| Abmessungen | 48 × 29 × 21mm |
| Anzeigefarbe Spannung | Rot |
| Anzeigefarbe Strom | Blau |
| Stromart | DC (Gleichstrom) |
Lieferumfang

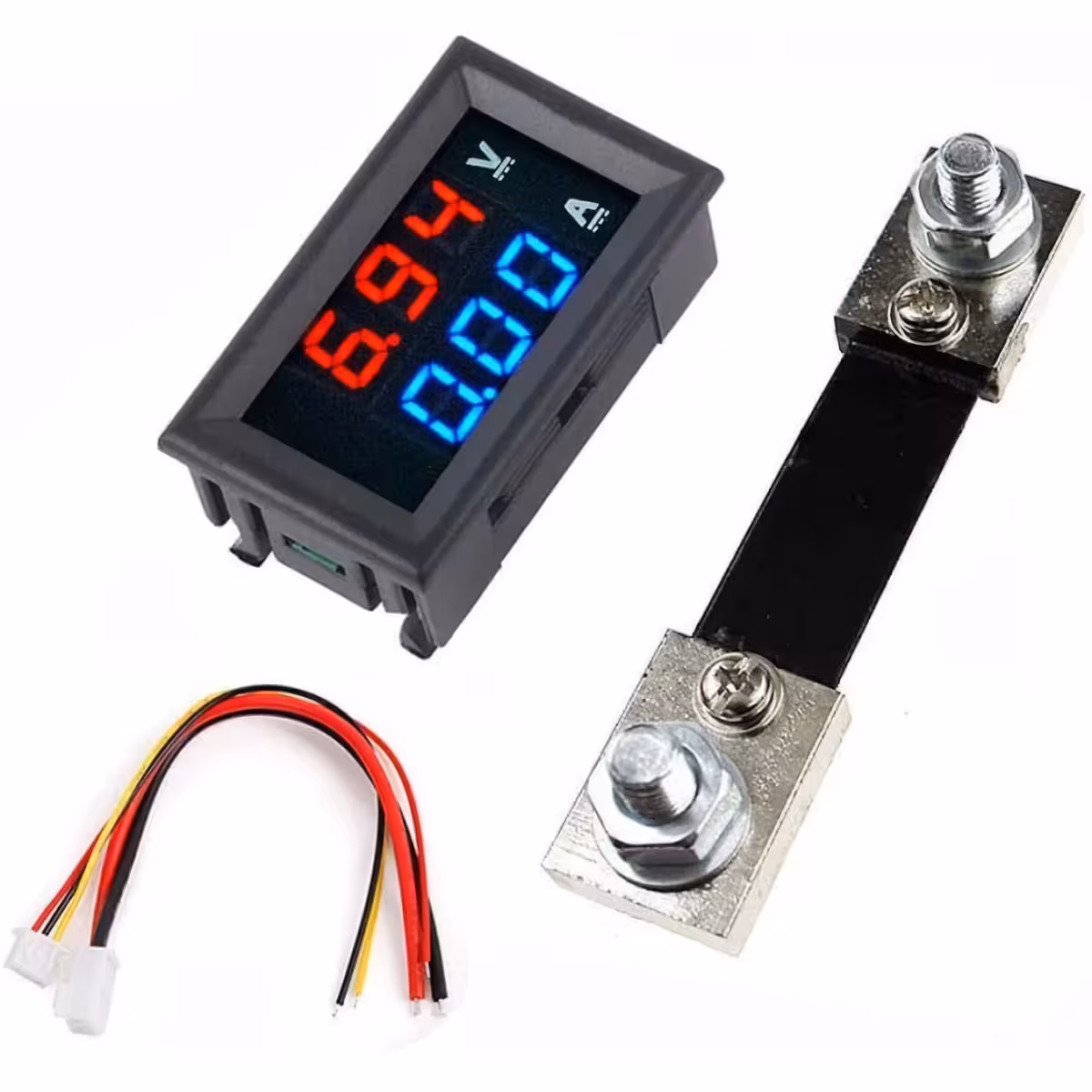

- 1 × Digitales Voltmeter-Amperemeter-Modul (LED-Dualanzeige)
- 1 × 100A-Shunt (inkl. Anschlusskabel)

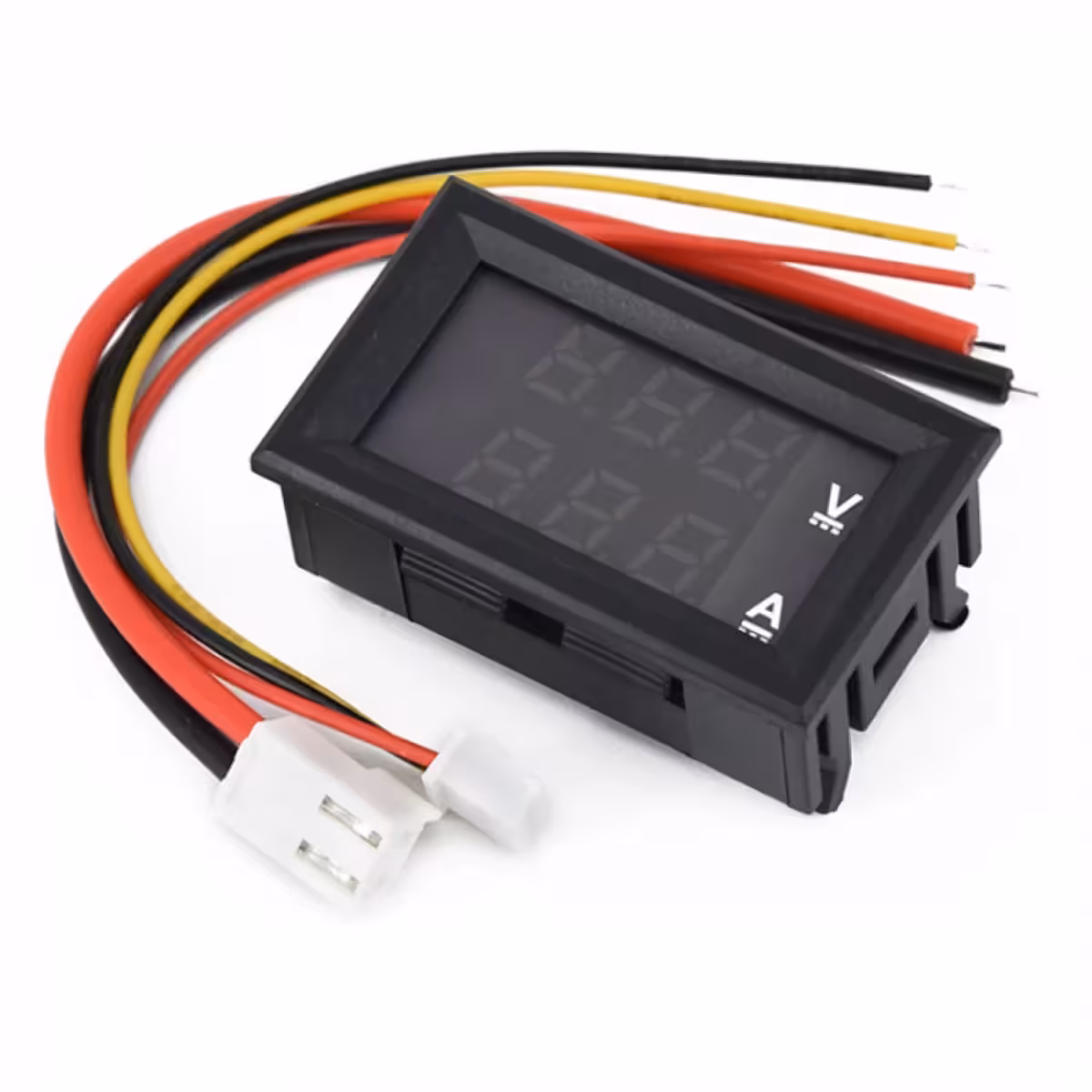

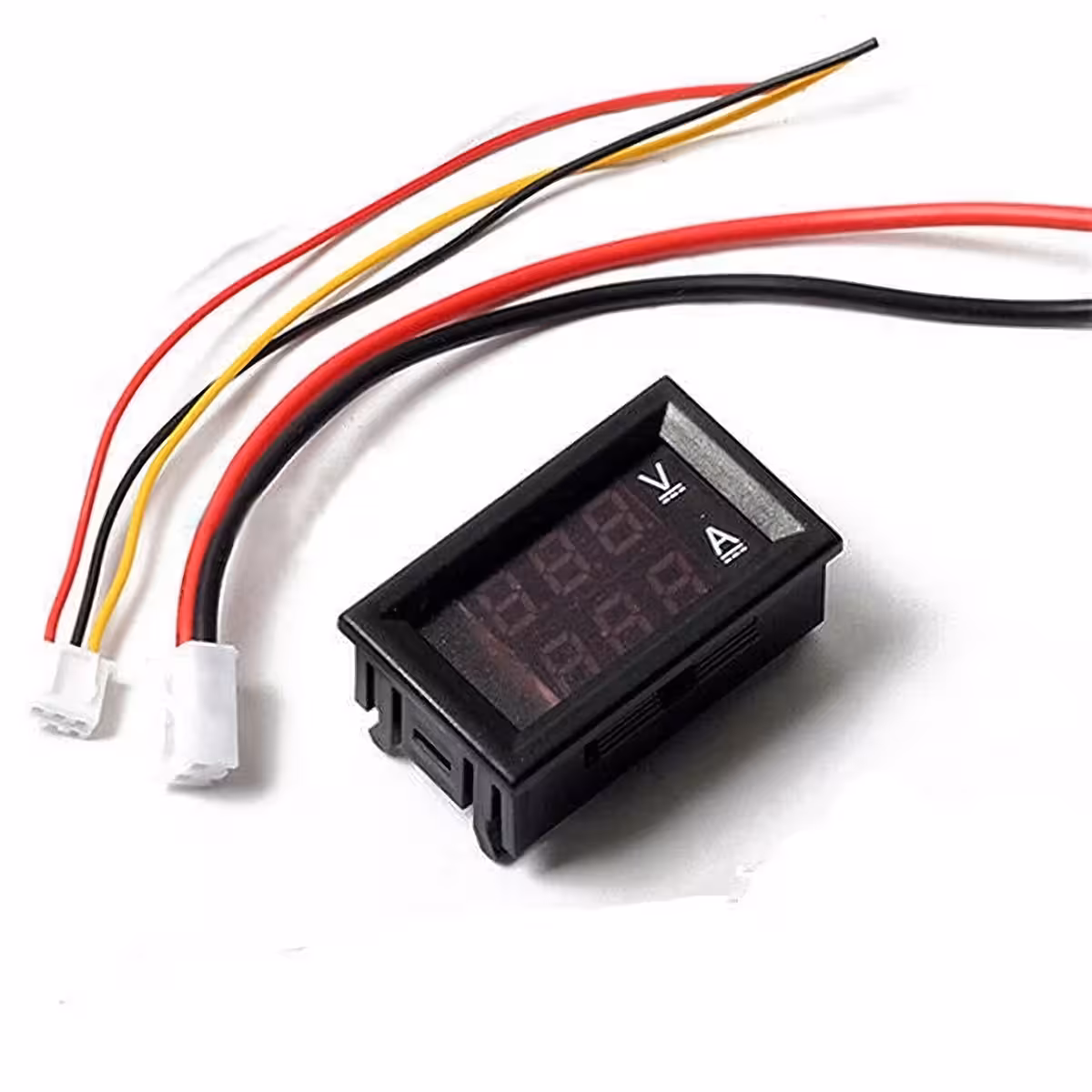

- 1 × Set Verbindungskabel
Häufig gestellte Fragen
Ist das Gerät für Photovoltaik- oder Off-Grid-Systeme geeignet?
Ja, absolut. Es funktioniert mit jedem DC-System zwischen 0–100V und 0–100A, wie z. B. bei Solaranlagen, Batteriespeichern oder Ladereglern. Achten Sie lediglich darauf, das Modul separat mit 4,5–30V DC zu versorgen.
Muss der Shunt separat erworben werden?
Nein, der 100A-Shunt ist inklusive der benötigten Anschlusskabel bereits im Lieferumfang enthalten. Sie benötigen kein weiteres Zubehör.
Wie versorge ich das Modul, wenn die Spannung des Stromkreises 30V übersteigt?
Verwenden Sie eine Hilfsspannungsquelle oder einen DC-DC-Abwärtswandler (Step-Down), um das Modul mit 4,5V bis 30V zu speisen. Die Spannungsmessung bleibt bis 100V unabhängig davon voll aktiv.
Welche Einbaumaße sind erforderlich?

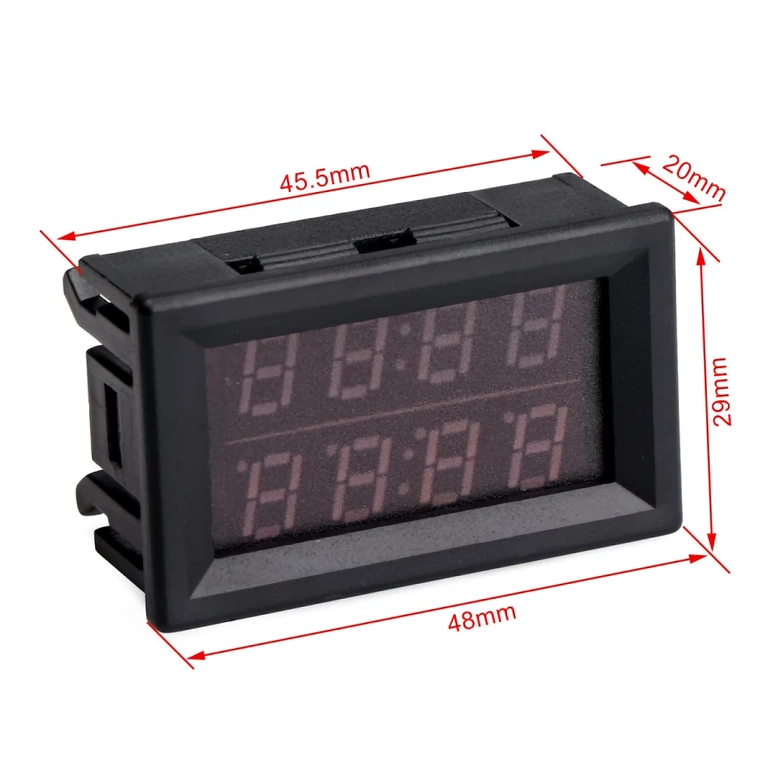

Das Modul hat die Maße 48 × 29 × 21mm. Für den Einbau wird ein Ausschnitt von ca. 45 × 26mm empfohlen. Bitte prüfen Sie die Maße vor dem Aussägen.
Funktioniert das Gerät auch mit Wechselstrom (AC)?
Nein. Dieses Modul ist ausschließlich für Gleichstrom (DC) ausgelegt. Bitte nicht an AC-Stromkreisen anschließen.
Produktvideo
Galerie
Rezensionen
Es gibt noch keine Rezensionen.
