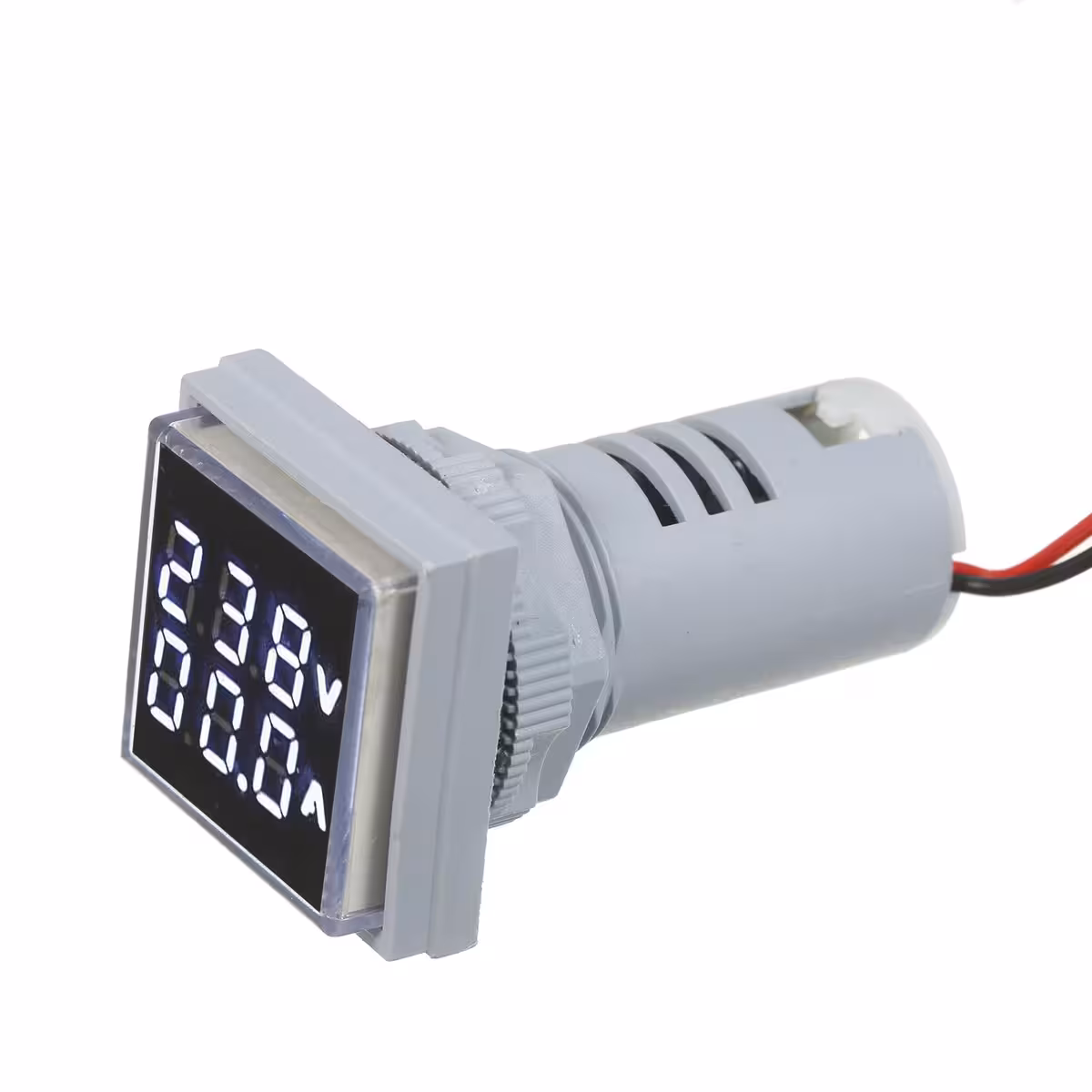

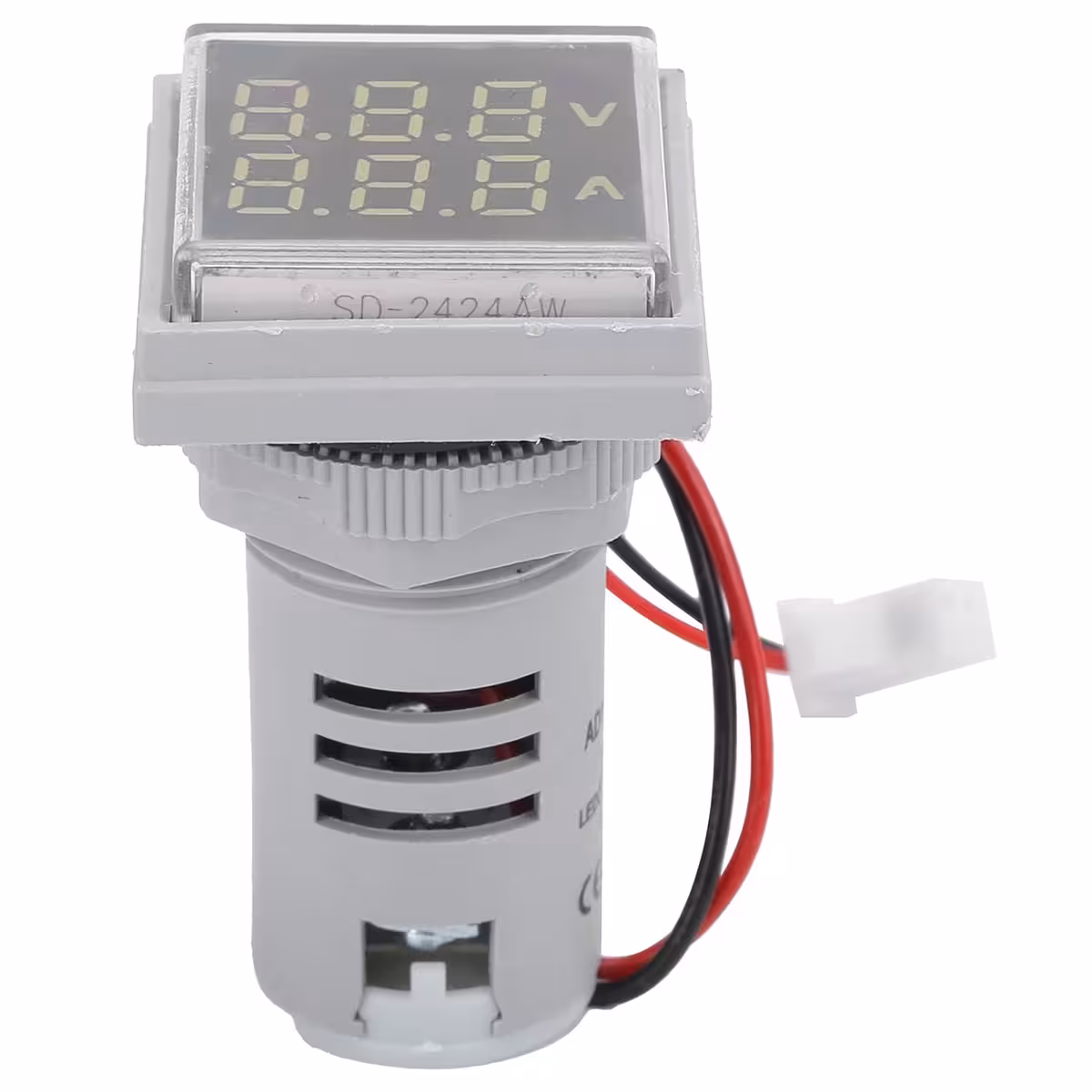

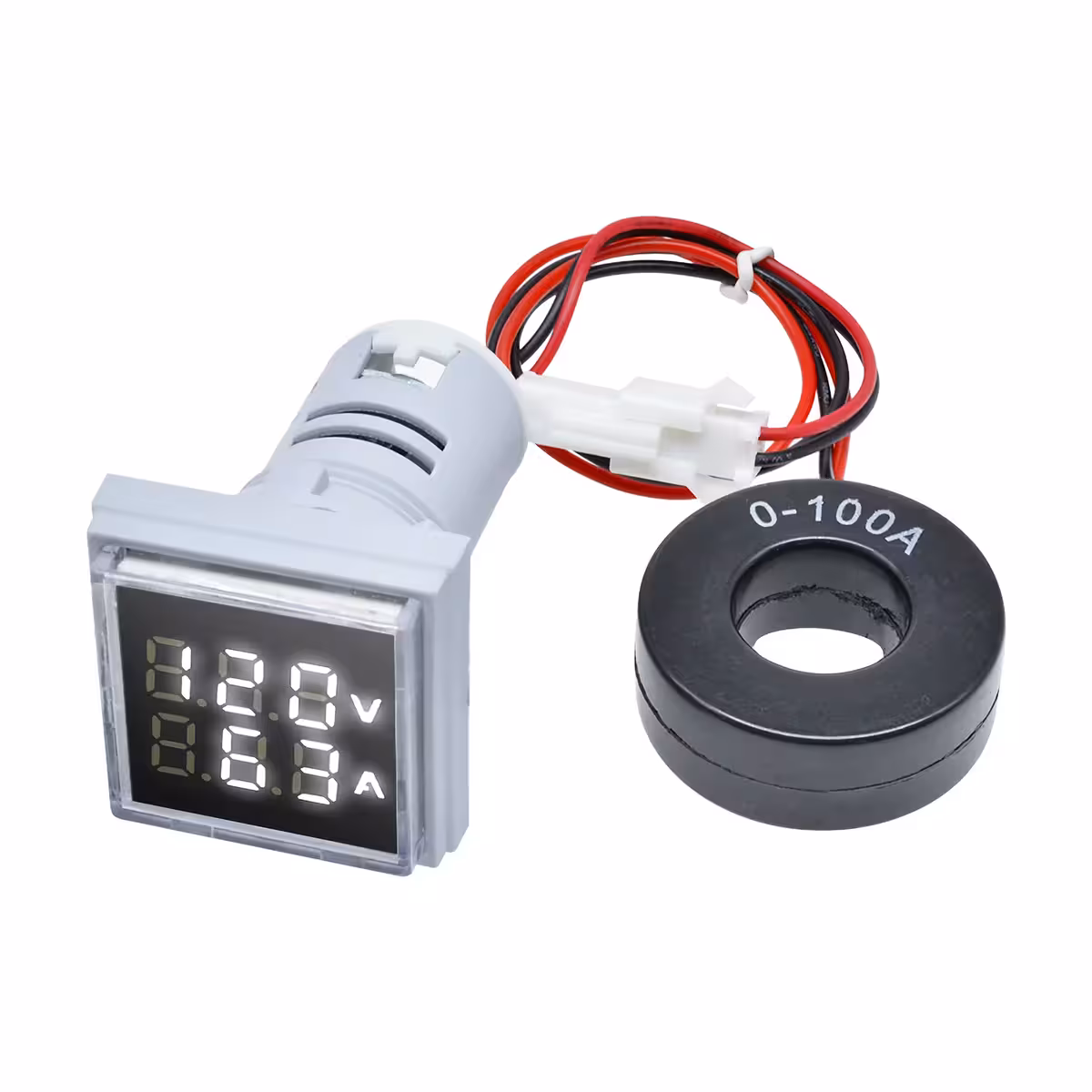

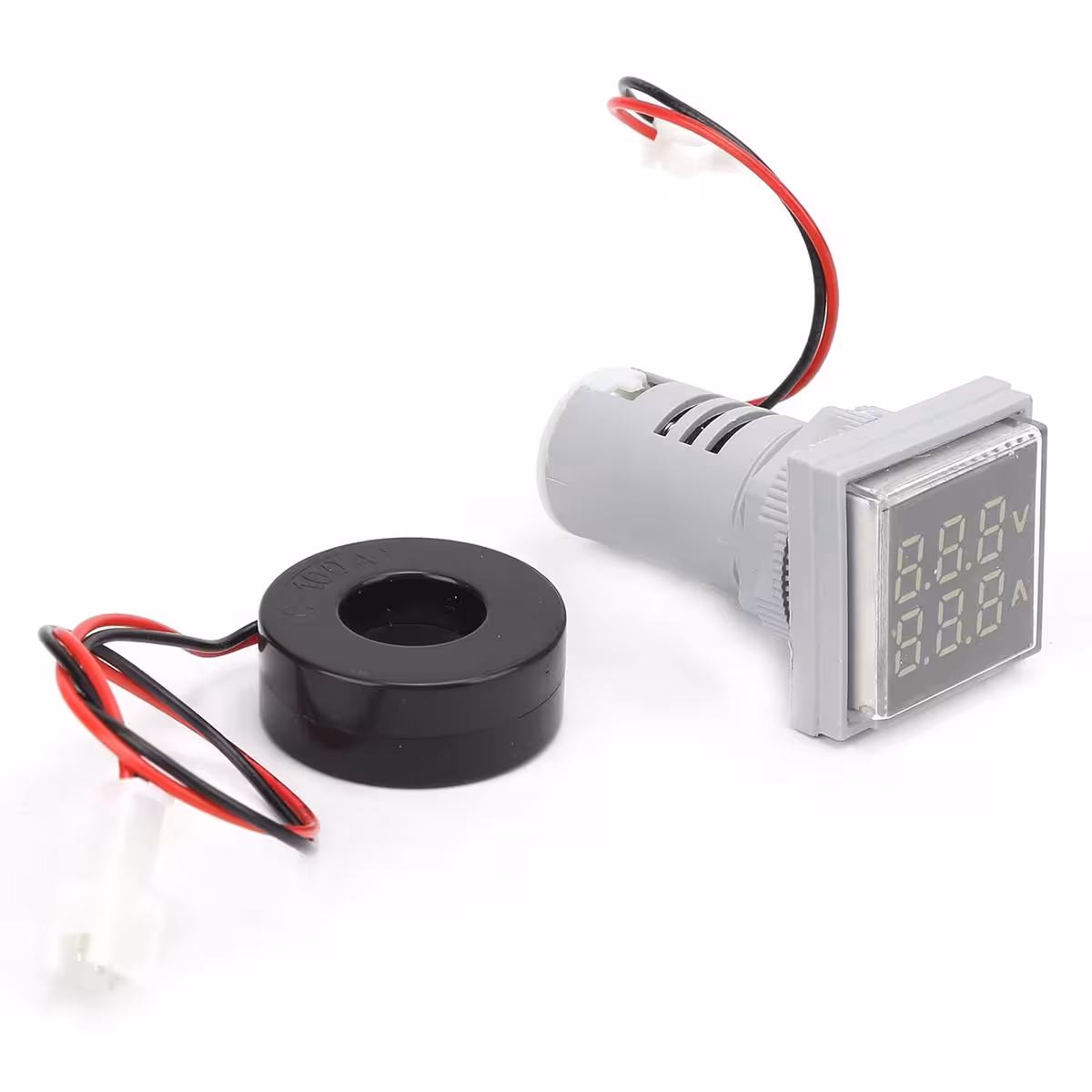

Digitales Einbau-Voltamperemeter – Spannung und Strom AC simultan im Blick
Wenn Sie in Ihrem Schaltschrank jederzeit genau wissen möchten, welche Spannung und welcher Strom anliegen, benötigen Sie ein Messinstrument, das keine Kompromisse eingeht. Das digitale AC-Voltamperemeter (60–500V / 0–100A) zeigt beide Werte gleichzeitig auf einem kontrastreichen LED-Display an. Das kompakte Modul ist für eine Standard-Einbauöffnung von 22 mm konzipiert. Kein lästiges Umschalten, keine Kompromisse.
Hinweis: Das Gerät ist ausschließlich für Wechselstrom (AC) ausgelegt und nicht mit Gleichstromnetzen (DC) kompatibel. Für eine maximale Messgenauigkeit bei geringen Stromstärken wird empfohlen, den Phasenleiter 3–5 Mal durch die Stromwandlerspule zu führen.
Ihre Vorteile auf einen Blick:
- Gleichzeitige Messung — Spannung und Stromstärke werden parallel angezeigt, was Zeit spart und Ablesefehler vermeidet.
- Großer Messbereich — Mit 60V bis 500V und 0 bis 100A ideal für 230V-Haushaltsnetze sowie für industrielle Anwendungen geeignet.

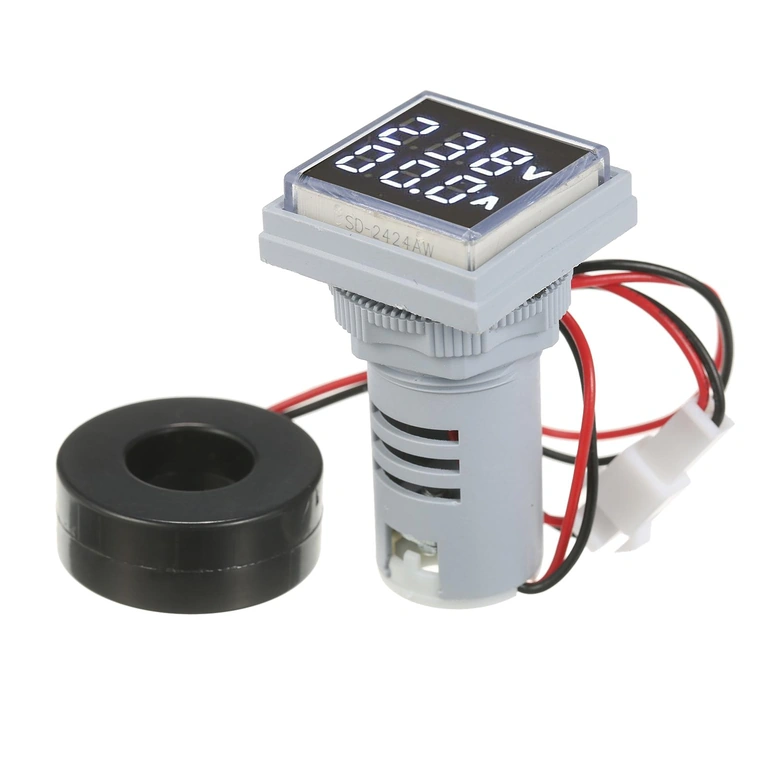

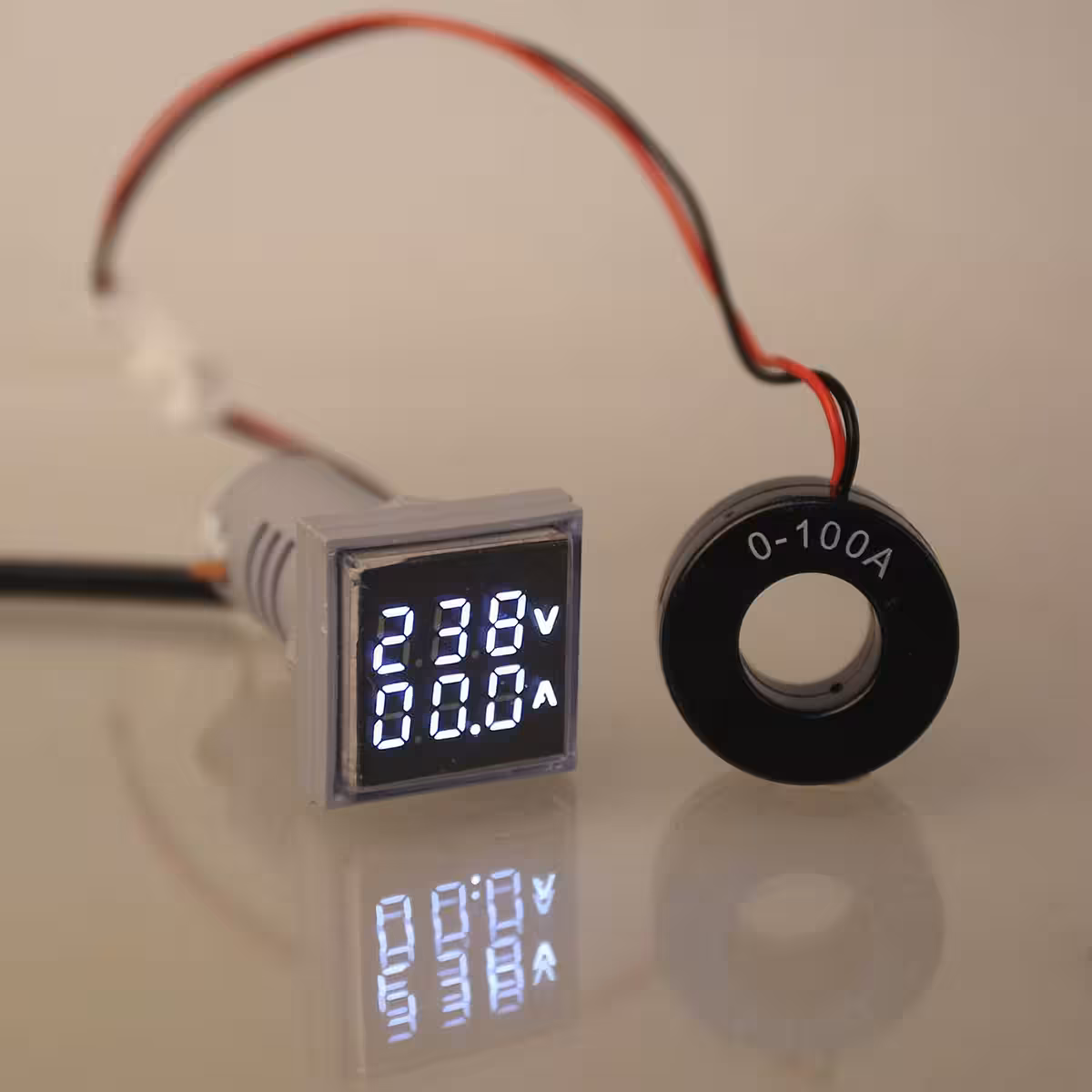

- Hervorragende Ablesbarkeit — Das helle LED-Display bleibt auch in dunklen Schaltschränken oder aus größerer Entfernung klar erkennbar.
- Kompaktes 22-mm-Design — Mit einer Frontblende von 31×31 mm passt das Gerät perfekt in platzsparende Schalttafeln.
- Nicht-invasive Strommessung — Der Phasenleiter wird einfach durch den magnetischen Ring geführt; ein Auftrennen des Stromkreises ist nicht erforderlich.
- Erhöhte Präzision — Bei Stromstärken unter 10A kann die Empfindlichkeit durch 3–5 Wicklungen des Leiters durch die Spule deutlich gesteigert werden.

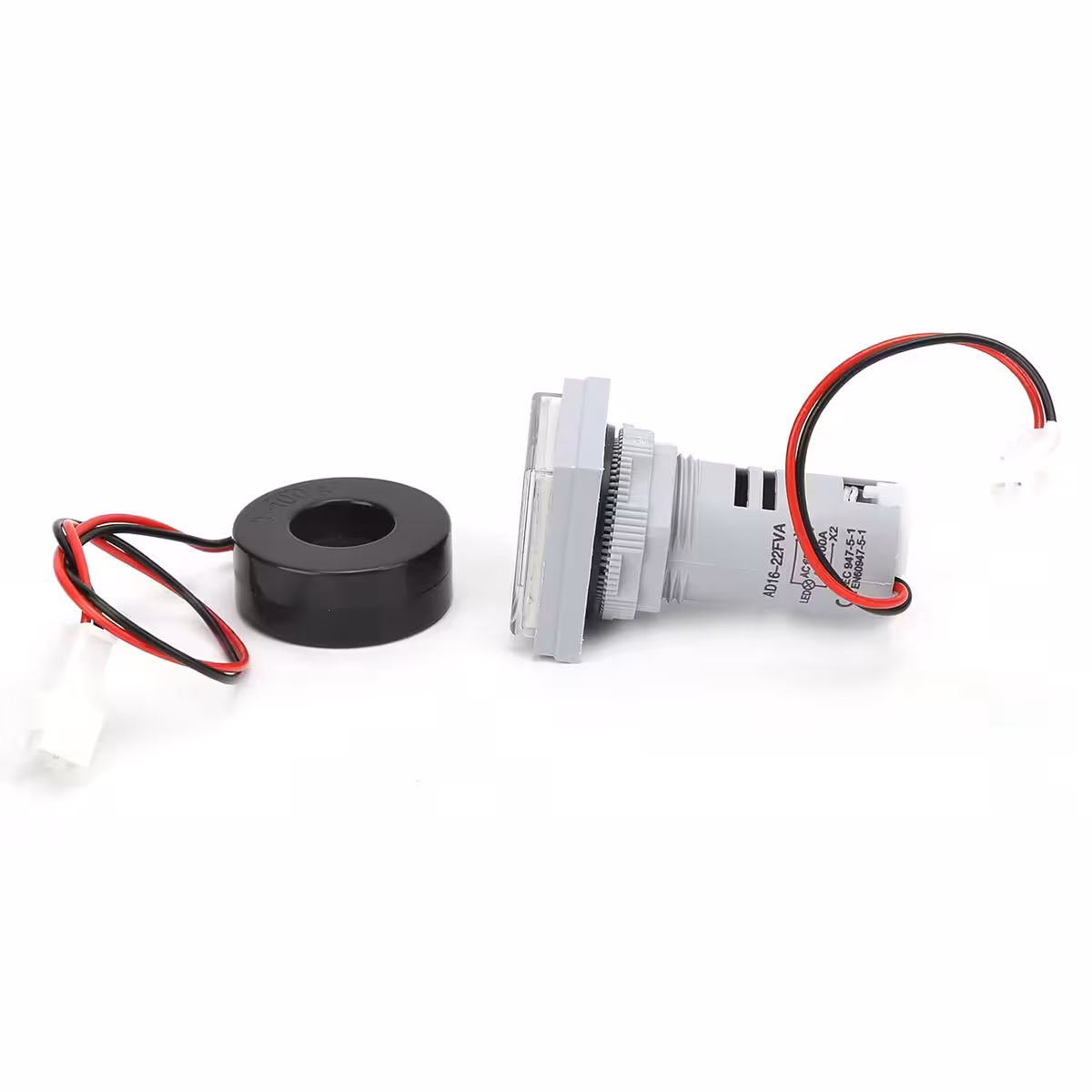

Details und technische Leistung

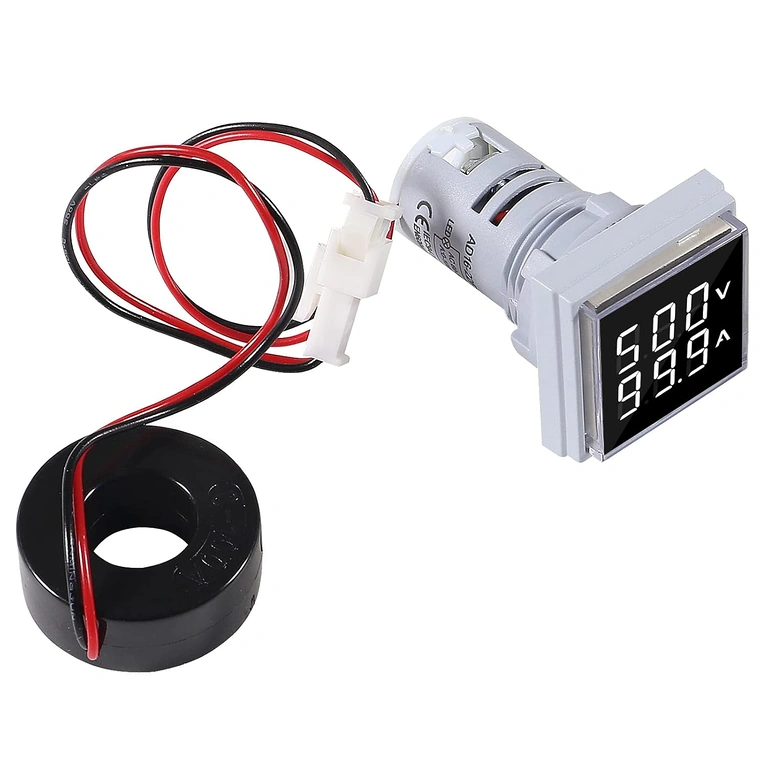

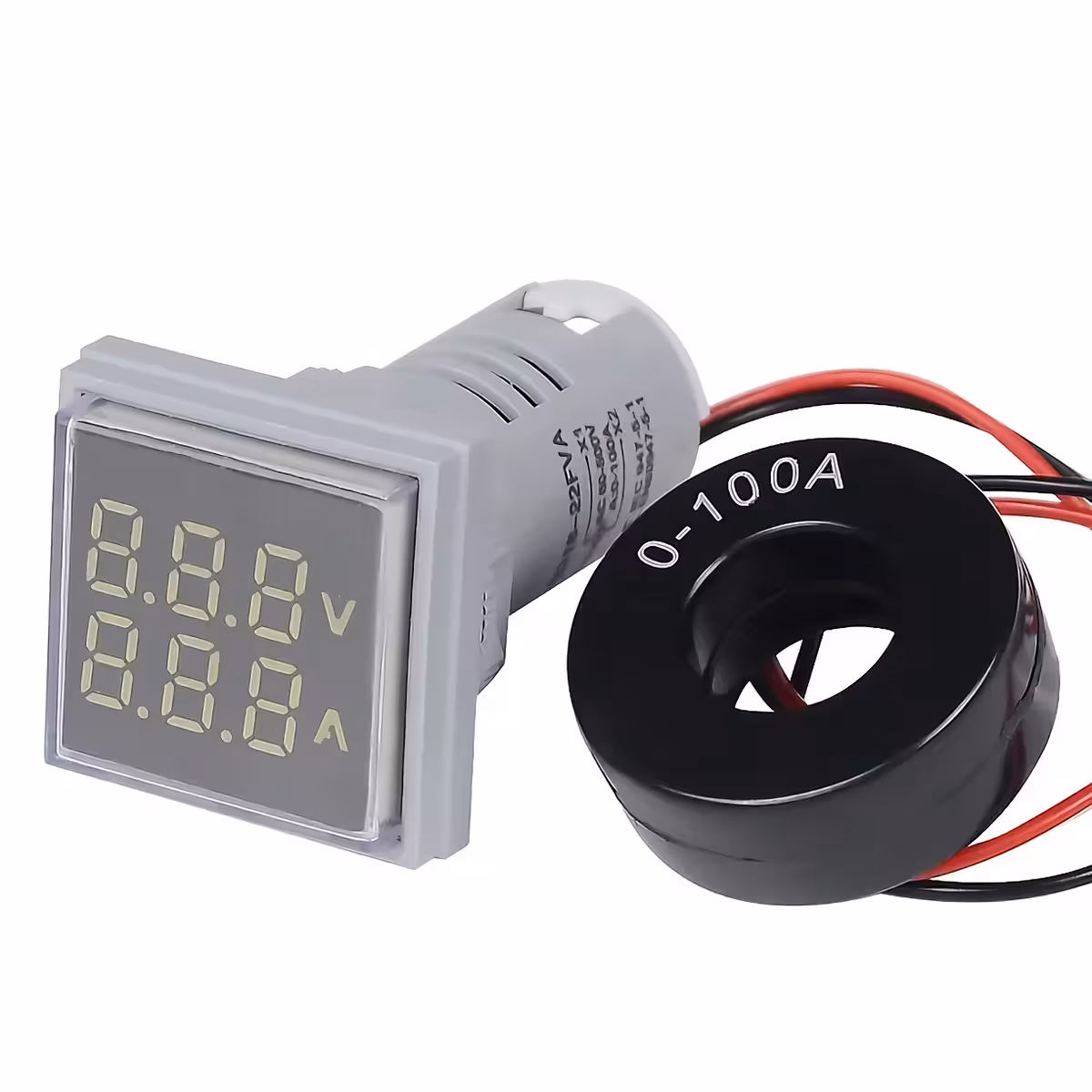

Dieses Modul vereint ein AC-Voltmeter und ein Amperemeter mit Stromwandler in einem einzigen Gehäuse. Die L- und N-Anschlüsse dienen sowohl der Spannungsversorgung des Geräts als auch der Messung der Netzspannung. Die Strommessung erfolgt berührungslos über den mitgelieferten Magnetring, wodurch die bestehende Verkabelung unberührt bleibt. Die Messwerte werden in Echtzeit auf dem leuchtstarken LED-Display ausgegeben.
| Parameter | Wert / Detail |
|---|---|
| Spannungsmessbereich | 60 – 500 V AC |
| Strommessbereich | 0 – 100 A AC |
| Netztyp | Ausschließlich Wechselstrom (AC) |
| Display-Typ | LED, hochintensiv |

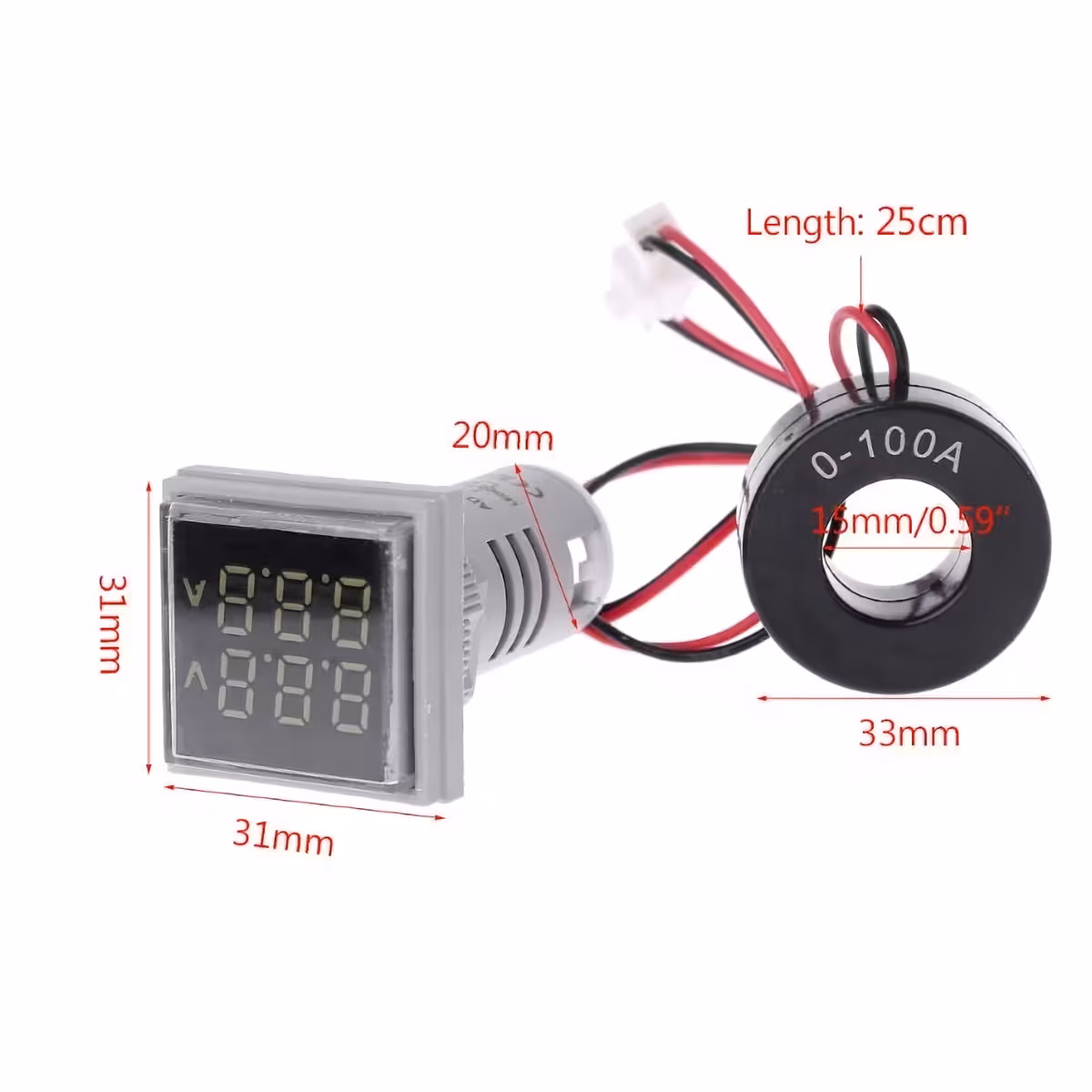

| Frontmaß | 31 × 31 mm |
| Einbaudurchmesser | 22 mm |
| Gehäusefarbe | Weiß |
| Strommessmethode | Stromwandlerspule (Magnetring, nicht-invasiv) |
| Empfohlene Wicklungen | 3 – 5 Durchführungen (bei geringen Strömen) |
Installationshinweise

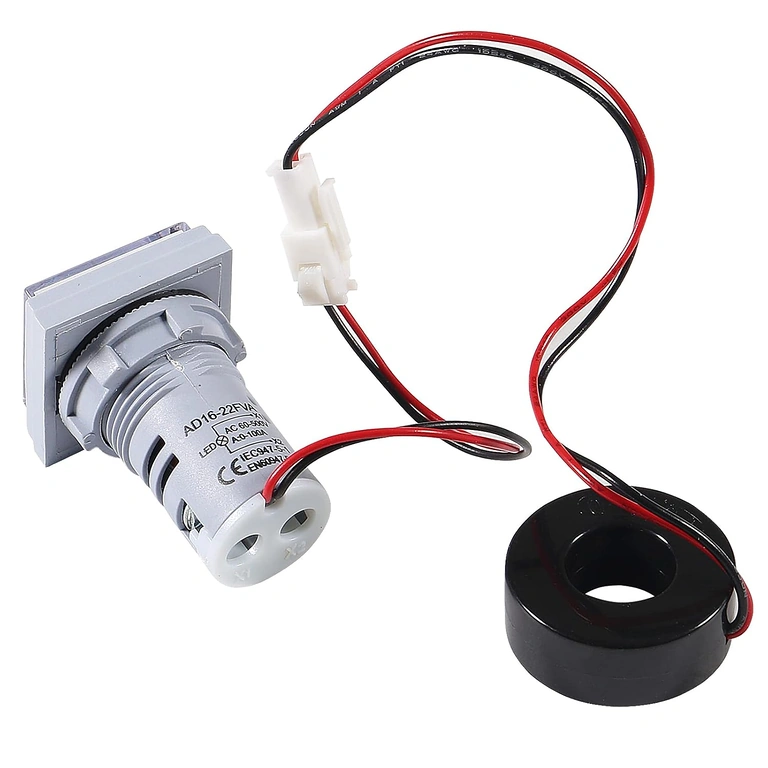

- Fertigen Sie eine kreisförmige Öffnung mit 22 mm Durchmesser in der Schalttafel an und setzen Sie das Modul ein.
- Verbinden Sie den Phasenleiter (L) des Netzes mit dem L-Anschluss des Geräts.
- Verbinden Sie den Neutralleiter (N) des Netzes mit dem N-Anschluss des Geräts.
- Führen Sie den Phasenleiter des Verbrauchers durch den Magnetring (Stromwandler). Bei Strömen unter 10A empfiehlt es sich, den Leiter 3–5 Mal durch den Ring zu führen.
- Schließen Sie den Phasenleiter an den Verbraucher an und verbinden Sie den Neutralleiter des Verbrauchers direkt mit dem N-Leiter des Netzes.
- Nach dem Einschalten der Netzspannung zeigt das LED-Display sofort die aktuellen Spannungs- und Stromwerte an.
Lieferumfang

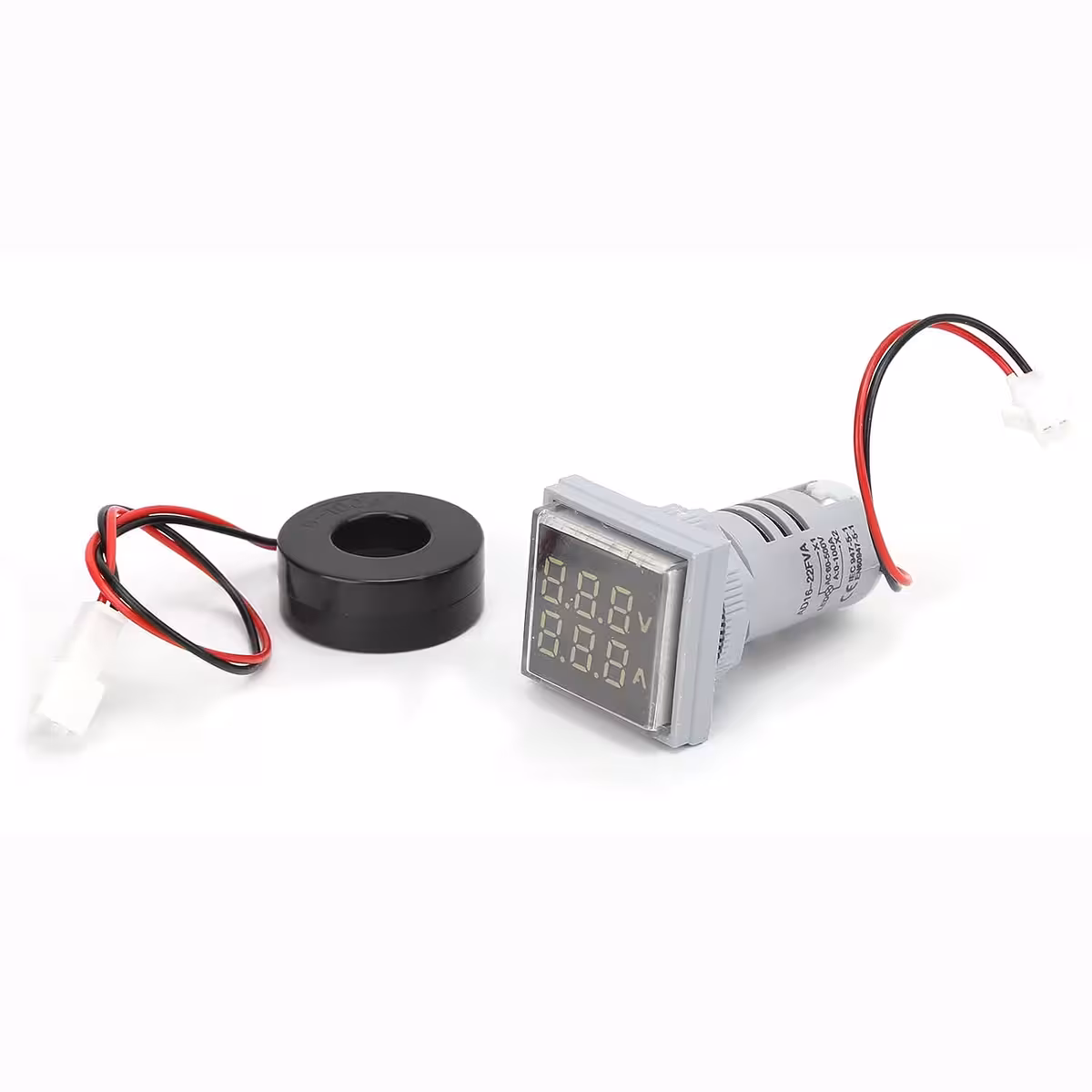

- 1 × Digitales AC-Voltamperemeter 60–500V / 0–100A mit LED-Anzeige, weißes Gehäuse
Häufig gestellte Fragen (FAQ)
Ist das Gerät für Gleichstrom (DC) geeignet?
Nein. Das Gerät ist ausschließlich für AC-Netze konzipiert. Ein Anschluss an Gleichstrom kann das Modul beschädigen und zu fehlerhaften Messwerten führen.
Muss ich den Phasenleiter für die Installation auftrennen?
Nein. Der Leiter wird lediglich durch den Magnetring geführt. Der Stromkreis bleibt vollständig intakt, die Installation ist absolut nicht-invasiv.
Warum sollte ich den Leiter mehrfach durch die Spule führen?
Jede zusätzliche Wicklung verstärkt das erfasste Magnetfeld. Bei geringen Stromstärken (unter 5–10A) verbessert dies die Messgenauigkeit und Stabilität der Anzeige erheblich.
Kann ich damit ein normales 230V-Haushaltsgerät überwachen?
Ja, problemlos. Das Gerät ist perfekt für einphasige 230V-Netze geeignet, solange der Verbraucherstrom 100A nicht überschreitet.
Welche Einbaumaße sind erforderlich?
Sie benötigen eine Bohrung mit 22 mm Durchmesser. Das Modul benötigt an der Front eine Fläche von 31 × 31 mm.
Galerie
*en* W**n** –
Die Anzeige ist hell und lässt sich super ablesen. Einbau war unkompliziert. Hilft mir sehr, den Stromverbrauch im Auge zu behalten.
