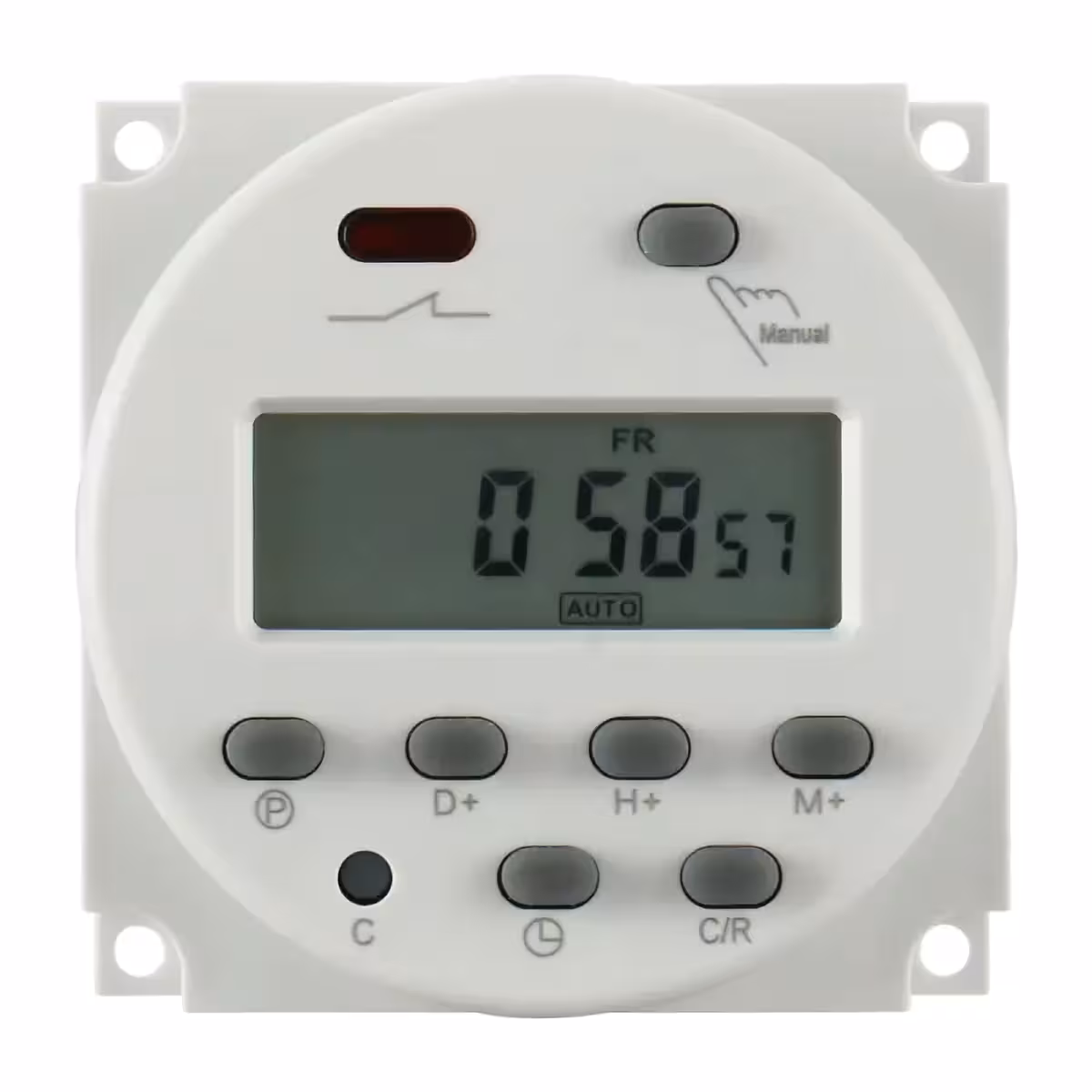

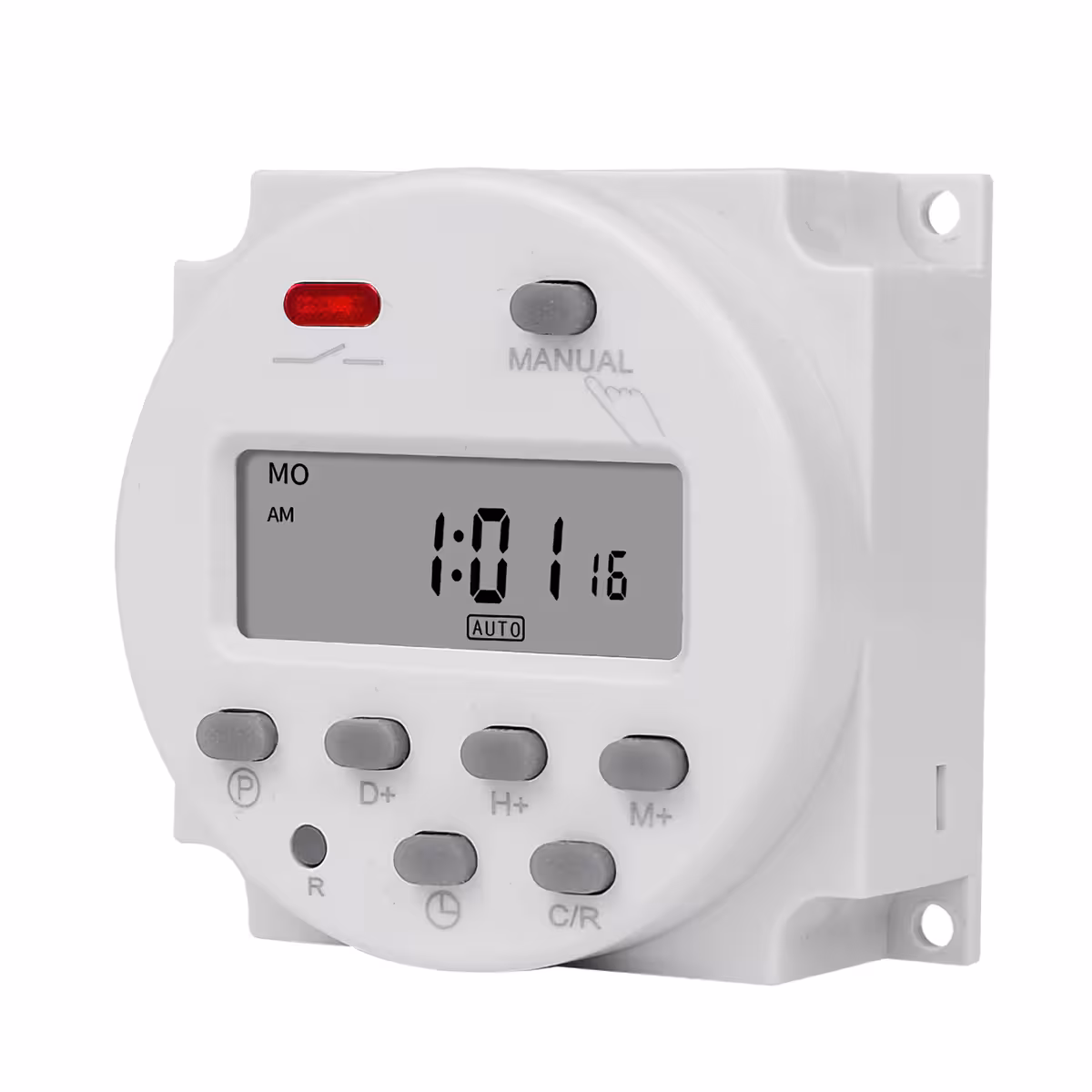

Programmierbarer 12V 16A Timer – Präzise Automatisierung mit 8 täglichen Schaltzyklen und Notstrom-Backup
Die Pumpe soll morgens um 6 Uhr starten, nach 20 Minuten abschalten und abends erneut laufen – ganz ohne Ihr Zutun? Mit dieser präzisen Zeitschaltuhr automatisieren Sie Ihre 12V-Gleichstrom-Anlagen zuverlässig und wiederkehrend. Einmal konfiguriert, arbeitet das Relais absolut präzise und sorgt für einen reibungslosen Betrieb Ihrer Geräte.
Hinweis: Dieses Relais ist ausschließlich für den Betrieb mit einer 12V DC Spannungsversorgung ausgelegt. Bitte prüfen Sie die Kompatibilität Ihrer Anlage vor der Installation.
Warum dieses Modell die richtige Wahl ist (Ihre Vorteile):
- 8 ON + 8 OFF Programme täglich – bis zu 16 Schaltvorgänge in 24 Stunden, mit 15 flexiblen Wochenkombinationen (z. B. Mo–Fr oder Wochenende separat)
- Hohe Präzision ±1 Minute/Monat – dank hochwertigem CMOS-Quarzoszillator, der ein zeitliches Abdriften verhindert
- Automatisches Backup bei Stromausfall – die interne Batterie speichert Uhrzeit und Programme sicher, sodass bei einem Stromausfall keine Daten verloren gehen
- 16A Schaltleistung – steuern Sie Pumpen, Ventilatoren oder LED-Beleuchtungen direkt, ohne dass ein zusätzliches externes Relais erforderlich ist
- Minimale Schaltzeit von 1 Minute – ideal für Anwendungen, die kurze, präzise Intervalle erfordern, wie z. B. die Zonenbewässerung

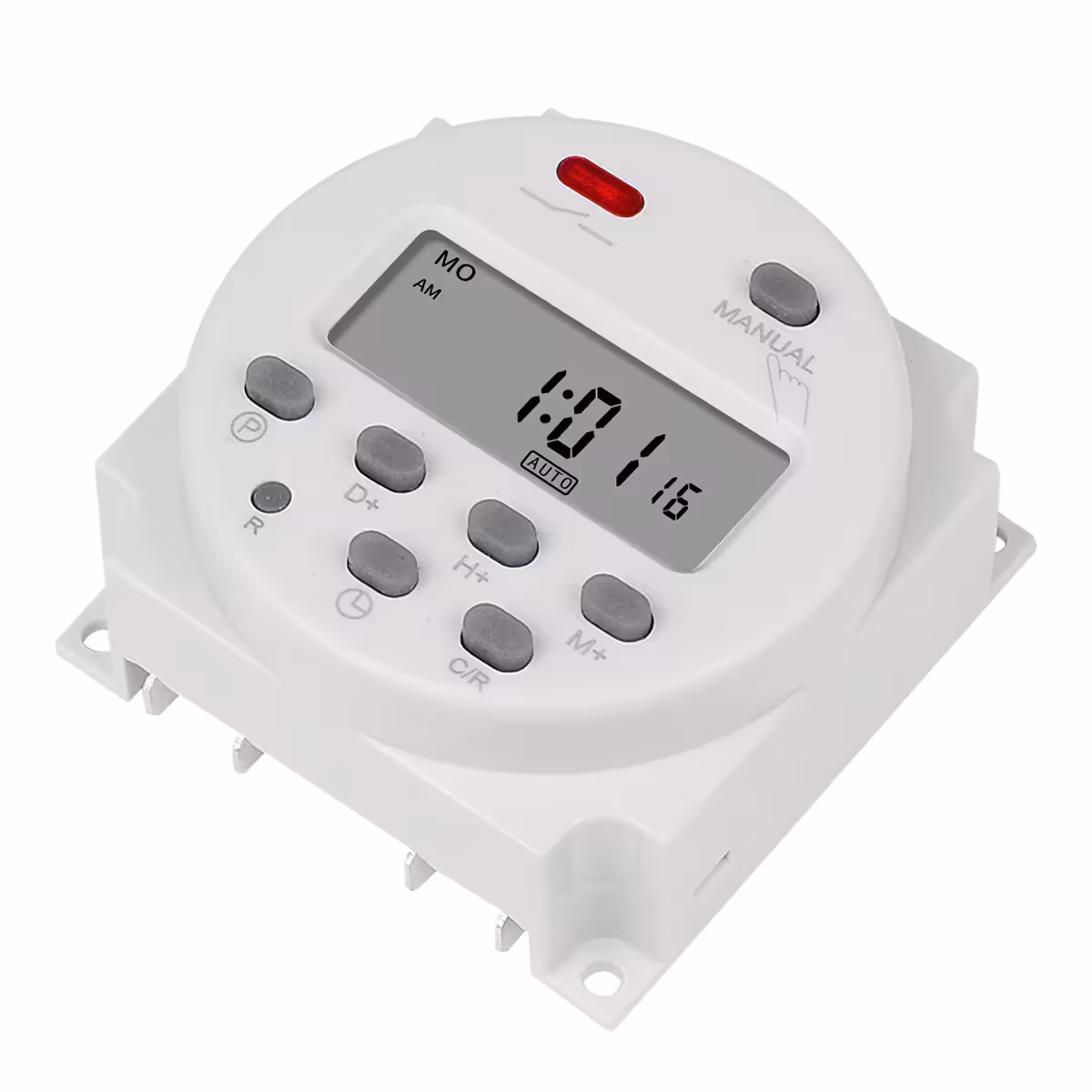

- LCD-Display mit LED-Statusanzeige – behalten Sie die aktuelle Uhrzeit und den Schaltzustand jederzeit bequem im Blick

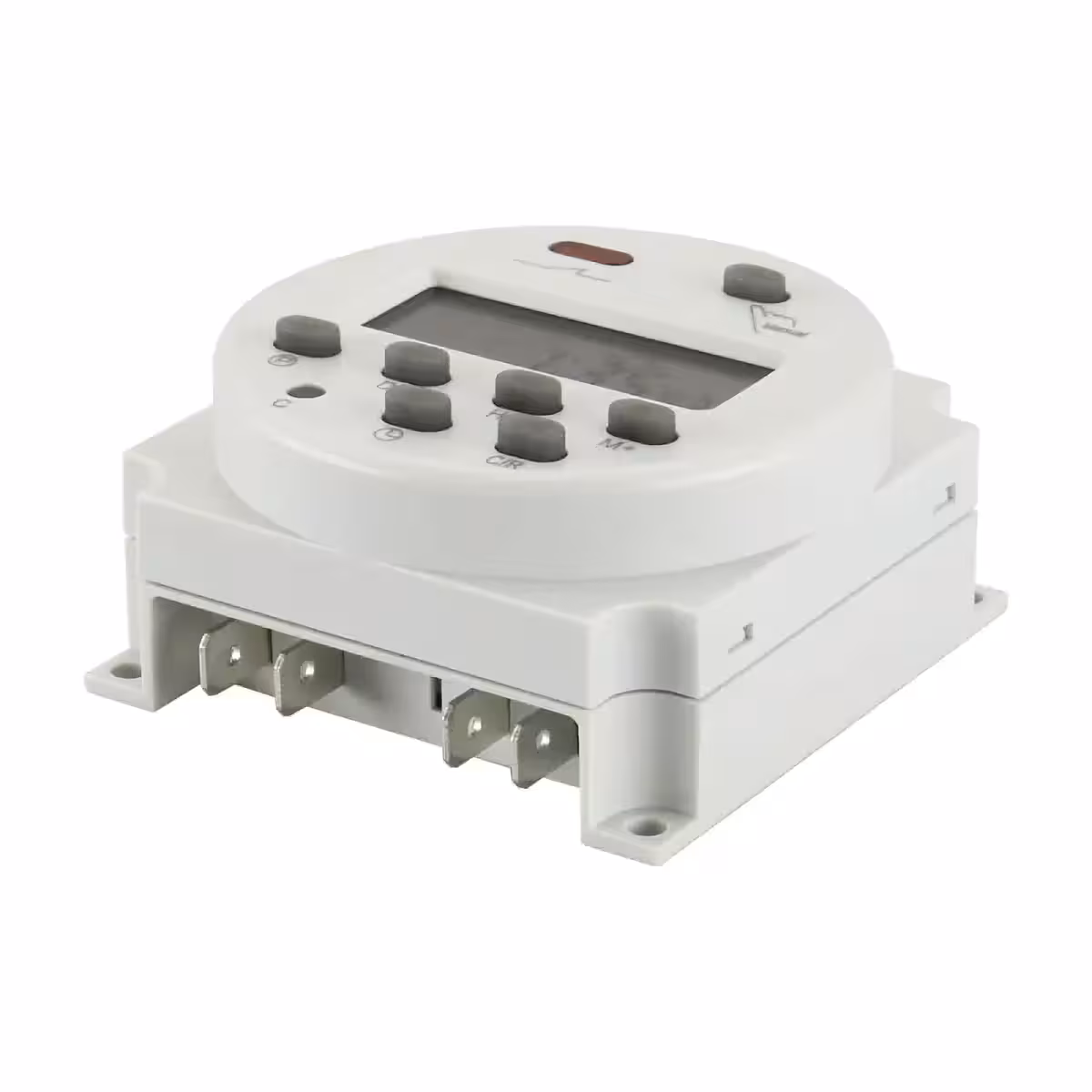

- Kompaktes Design 60×60×30 mm – lässt sich platzsparend in Schaltschränke oder Gehäuse integrieren
Details und technische Leistung
Das Herzstück dieser Zeitschaltuhr ist ein CMOS-Mikrocontroller mit Quarzoszillator – eine Technologie, die für maximale zeitliche Genauigkeit sorgt. Der 16A-Kontakt ist für echte Lasten ausgelegt: Ob Tauchpumpen, Bewässerungssysteme, leistungsstarke LED-Streifen oder kleine Industrieventilatoren – Sie können diese direkt und ohne Zwischenrelais schalten. Die Programmierung erfolgt intuitiv über die dedizierten Tasten: Wochentage wählen, Start- und Stoppzeit festlegen, bestätigen – fertig.
| Parameter | Wert / Detail |
|---|---|
| Betriebsspannung | 12V DC |
| Maximale Schaltlast | 16A |
| Anzahl der Programme | 8 ON + 8 OFF (täglich/wöchentlich) |
| Kürzestes Schaltintervall | 1 Minute |
| Zeitgenauigkeit | ±1 Minute/Monat |
| Zeitformat | 12h / 24h |
| Anzeige | LCD + LED-Aktivitätsanzeige |
| Datensicherung | Interne Pufferbatterie |
| Schutzart | IP20 |
| Betriebstemperatur | -10°C ~ +40°C |
| Abmessungen | 60 × 60 × 30 mm (B × H × T) |
| Technologie | CMOS mit Mikrocontroller und Quarz |
Programmierung und Inbetriebnahme

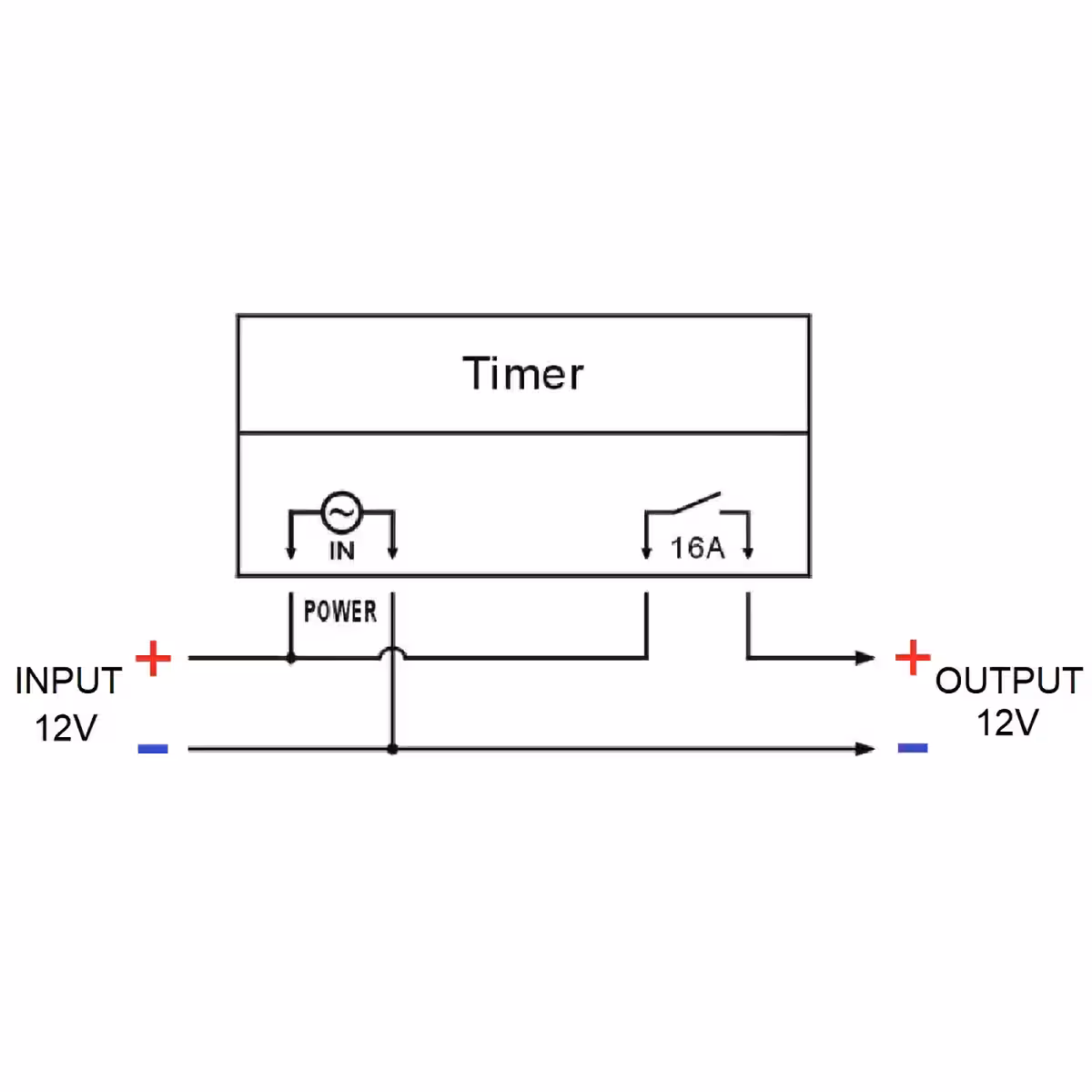

- Schließen Sie das Relais an die 12V DC Stromquelle und den zu steuernden Verbraucher an.

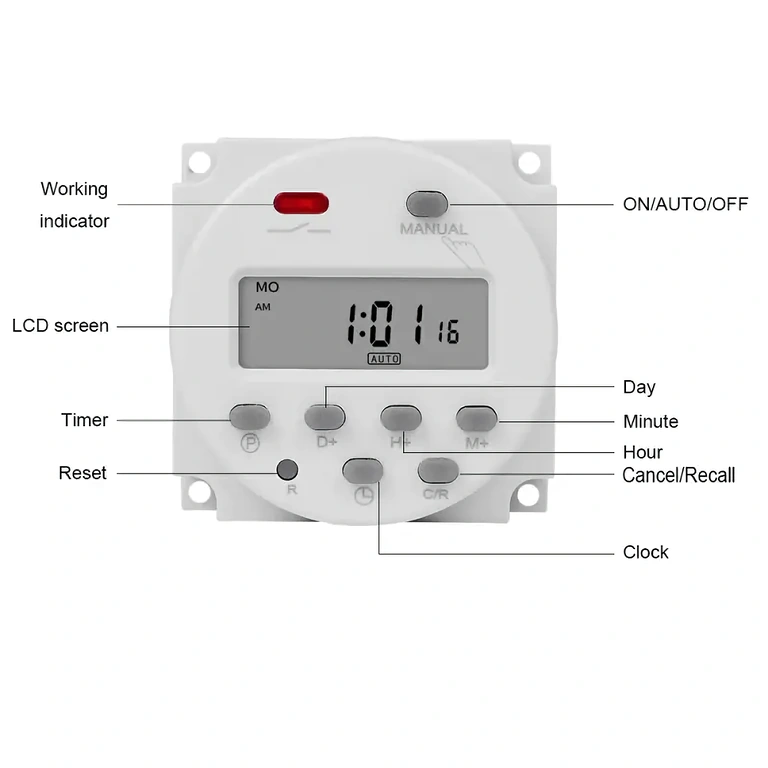

- Stellen Sie bei der ersten Inbetriebnahme die aktuelle Uhrzeit und den Wochentag über die Tasten an der Vorderseite ein.
- Wählen Sie das gewünschte Zeitformat (12h oder 24h).
- Wählen Sie im Programmiermodus die gewünschte Wochentagskombination: täglich, Mo–Fr, Wochenende oder einzelne Tage.
- Legen Sie die Einschaltzeit (ON) und die entsprechende Ausschaltzeit (OFF) für das erste Programm fest.
- Wiederholen Sie diese Schritte für alle gewünschten Schaltzyklen.
- Bestätigen Sie Ihre Einstellungen und prüfen Sie anhand der LED-Anzeige, ob das Relais wie gewünscht schaltet.
- Bei einem Stromausfall sorgt die interne Batterie dafür, dass alle Einstellungen und die Uhrzeit erhalten bleiben.
Lieferumfang

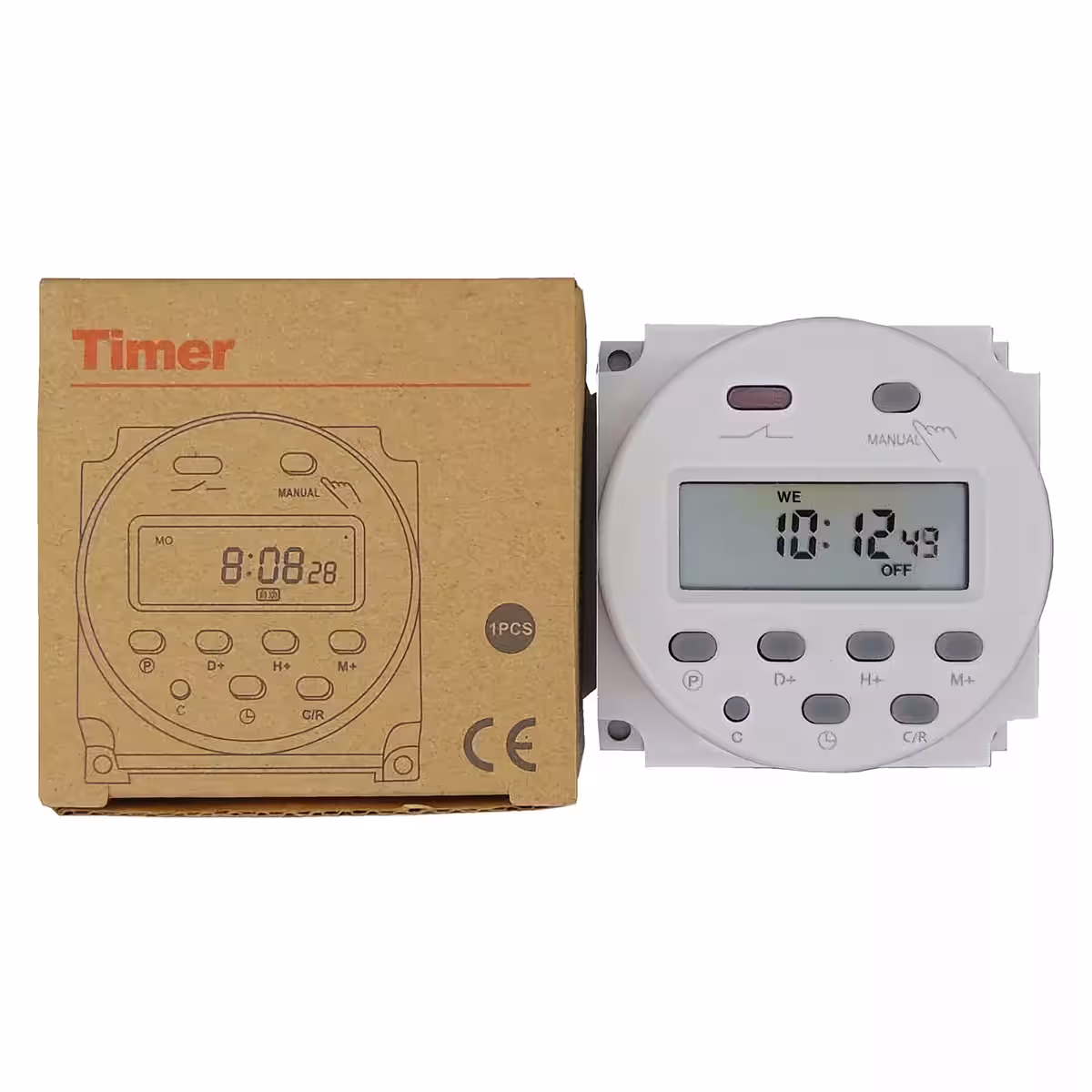

- 1 × Digitales Zeitschaltuhr-Relais 12V 16A
Häufig gestellte Fragen
Funktioniert das Gerät auch mit 230V AC?
Nein. Dieses Relais ist ausschließlich für den Betrieb mit 12V DC konzipiert. Für Anwendungen im 230V-Netz benötigen Sie eine entsprechende Wechselstrom-Variante.
Gehen die Programme bei einem Stromausfall verloren?
Nein. Dank der internen Backup-Batterie bleiben die Uhrzeit und alle gespeicherten Programme auch bei einer Unterbrechung der Stromversorgung dauerhaft erhalten.
Kann ich für verschiedene Wochentage unterschiedliche Programme festlegen?
Ja. Das Gerät bietet 15 verschiedene Wochentagskombinationen: von täglich über Mo–Fr bis hin zu individuellen Tagen – jedes mit eigenen, unabhängigen ON/OFF-Zyklen.
Welche Geräte kann ich mit diesem Relais steuern?
Alle 12V DC-Geräte mit einer Stromaufnahme von bis zu 16A, wie z. B. Wasserpumpen, Bewässerungssysteme, LED-Beleuchtungen, Ventilatoren oder Motoren in DIY- und Agrarprojekten.
Wie kurz kann das Schaltintervall sein?
Das minimale Schaltintervall beträgt 1 Minute – ideal für Anwendungen, die kurze, präzise Impulse erfordern, wie etwa bei der Intervallbewässerung oder Belüftung.
