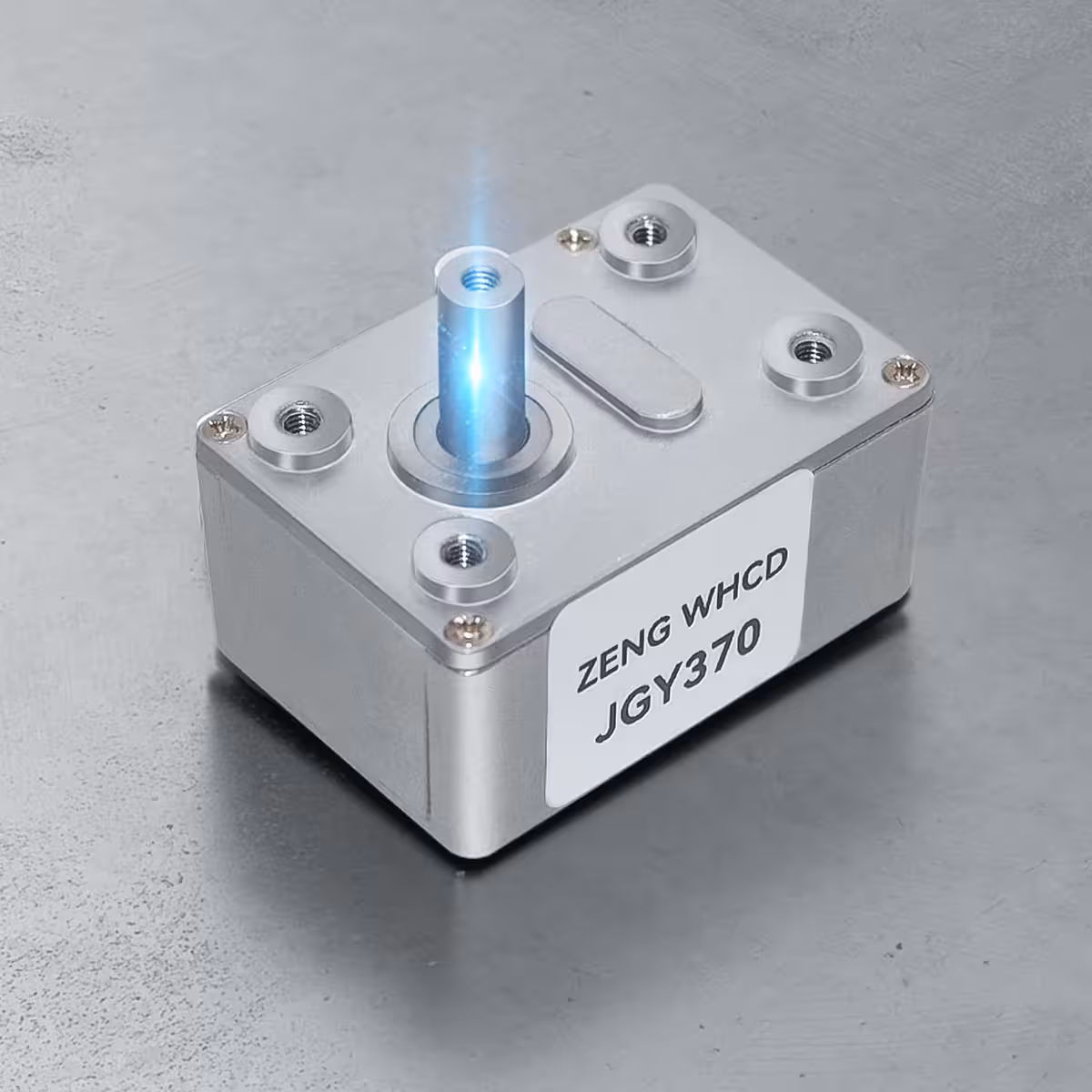

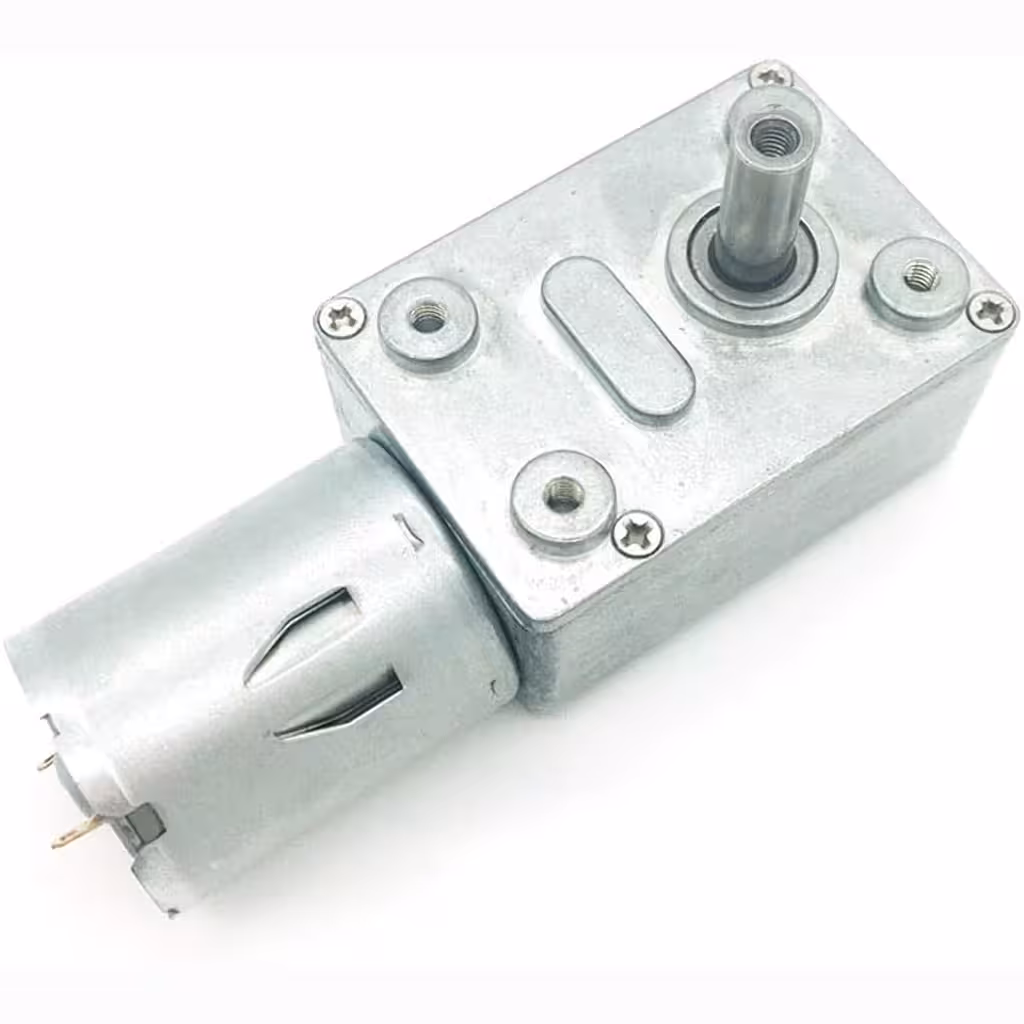

GY-370 12V Schneckengetriebemotor – Selbsthemmend ohne Bremse, echtes Drehmoment bis zu 15 kg·cm
Sie benötigen einen Mechanismus, der exakt in der Position verharrt, in der er gestoppt wurde – ganz ohne zusätzlichen Energieverbrauch oder externe Bremsen? Der GY-370 12V Schneckengetriebemotor löst dies konstruktionsbedingt. Sobald die Stromzufuhr unterbrochen wird, blockiert die Welle mechanisch. Punkt.
Hinweis: Das Produkt ist in drei verschiedenen Untersetzungsverhältnissen erhältlich (87:1, 200:1, 600:1). Bitte wählen Sie die für Ihre Anforderungen an Drehzahl und Drehmoment passende Variante aus.
Warum dieses Modell wählen? (Die Vorteile):
- Native mechanische Selbsthemmung — Das Schneckengetriebe blockiert die Welle sofort bei Stromausfall. Kein Relais, keine Bremse, kein zusätzlicher Stromverbrauch.
- Echtes Drehmoment bis zu 15 kg·cm — Die 600:1-Variante bewegt auch anspruchsvolle Lasten zuverlässig.

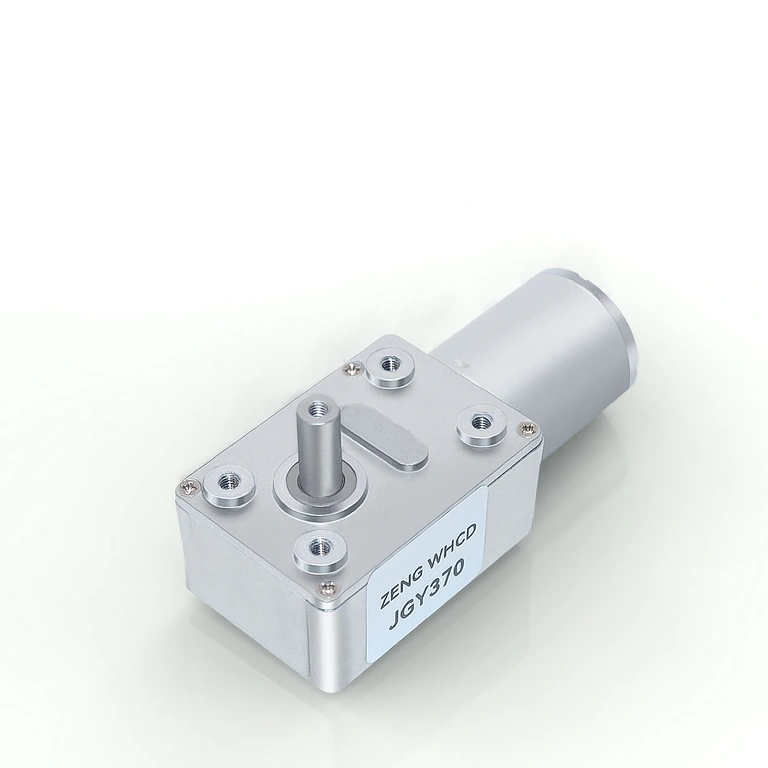

- Vollmetall-Getriebe — Im Gegensatz zu Modellen mit Kunststoffzahnrädern hält dieses Getriebe dauerhafter Belastung ohne vorzeitigen Verschleiß stand.

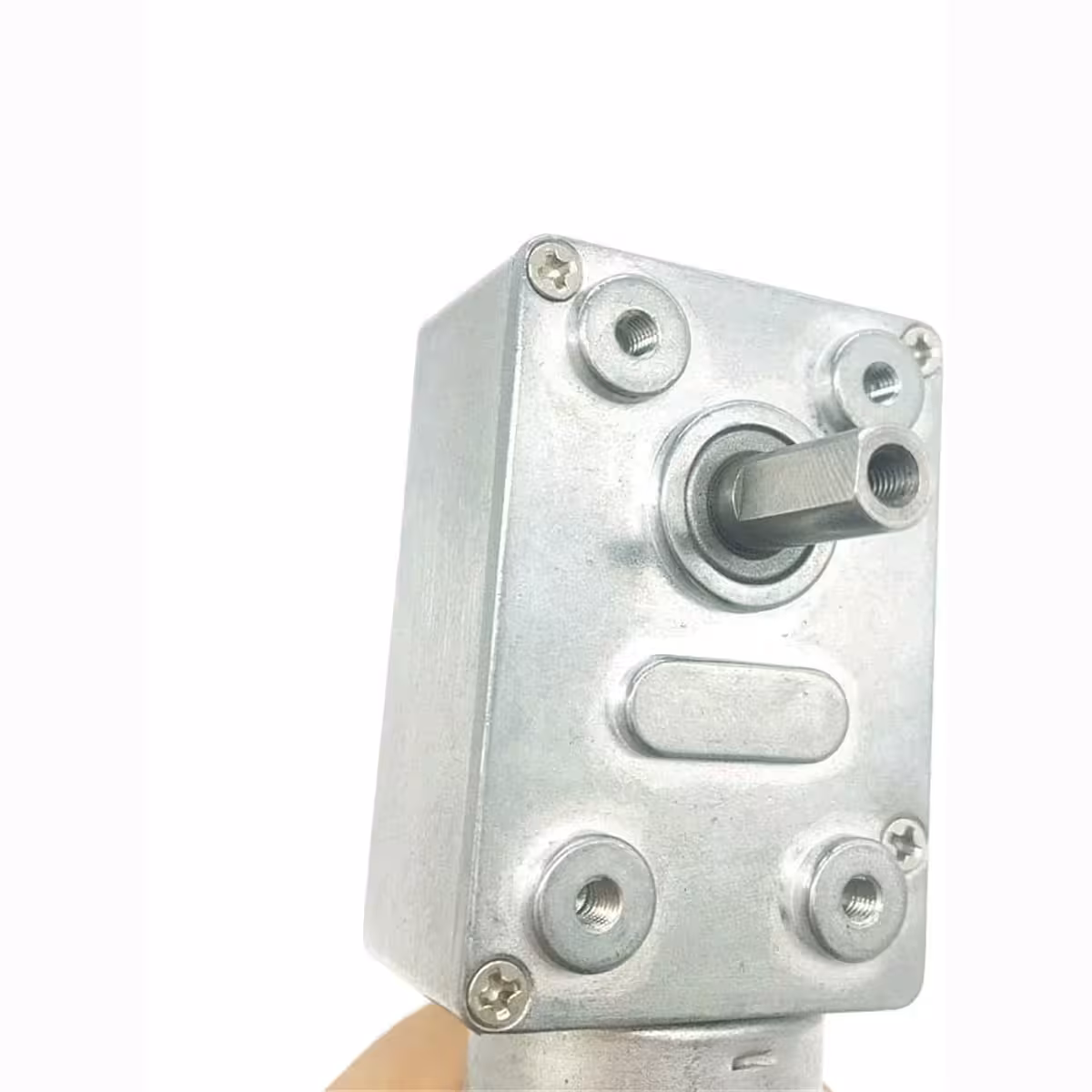

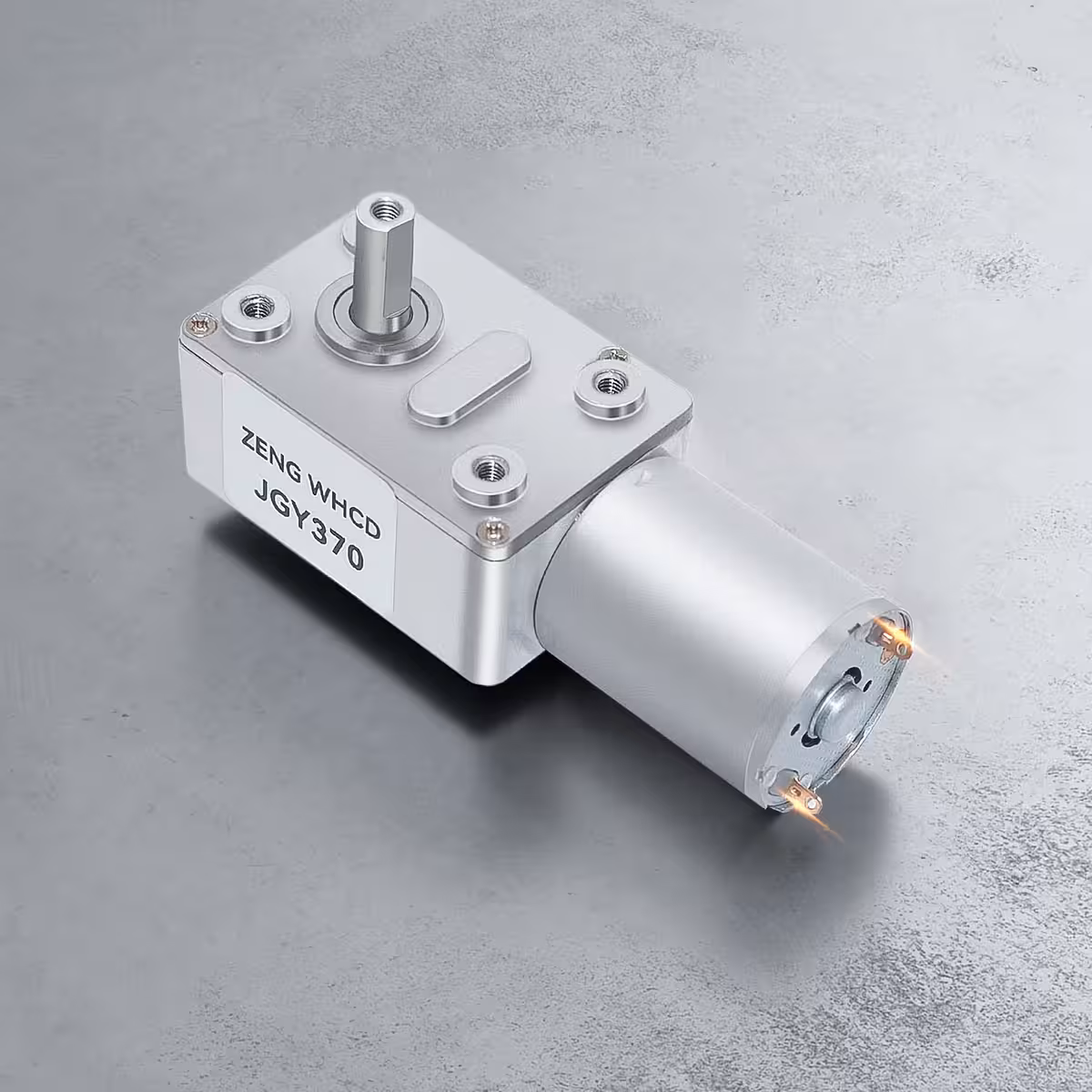

- D-Profil-Welle aus gehärtetem Stahl — Sichere Kraftübertragung auf Räder, Hebel oder Nocken ohne Durchrutschen, selbst bei maximalem Drehmoment.
- Konstanter Laststrom von 0,2 A — Vorhersehbarer Energiebedarf unabhängig vom gewählten Untersetzungsverhältnis, was die Dimensionierung der Stromversorgung erleichtert.
- Sofortiger Richtungswechsel — Durch Umpolen der Anschlüsse ändert der Motor unmittelbar seine Drehrichtung.
- Drei Untersetzungsverhältnisse verfügbar — 87:1 für Geschwindigkeit, 200:1 für eine ausgewogene Leistung, 600:1 für maximales Drehmoment bei 7 U/min.
Details und Leistung

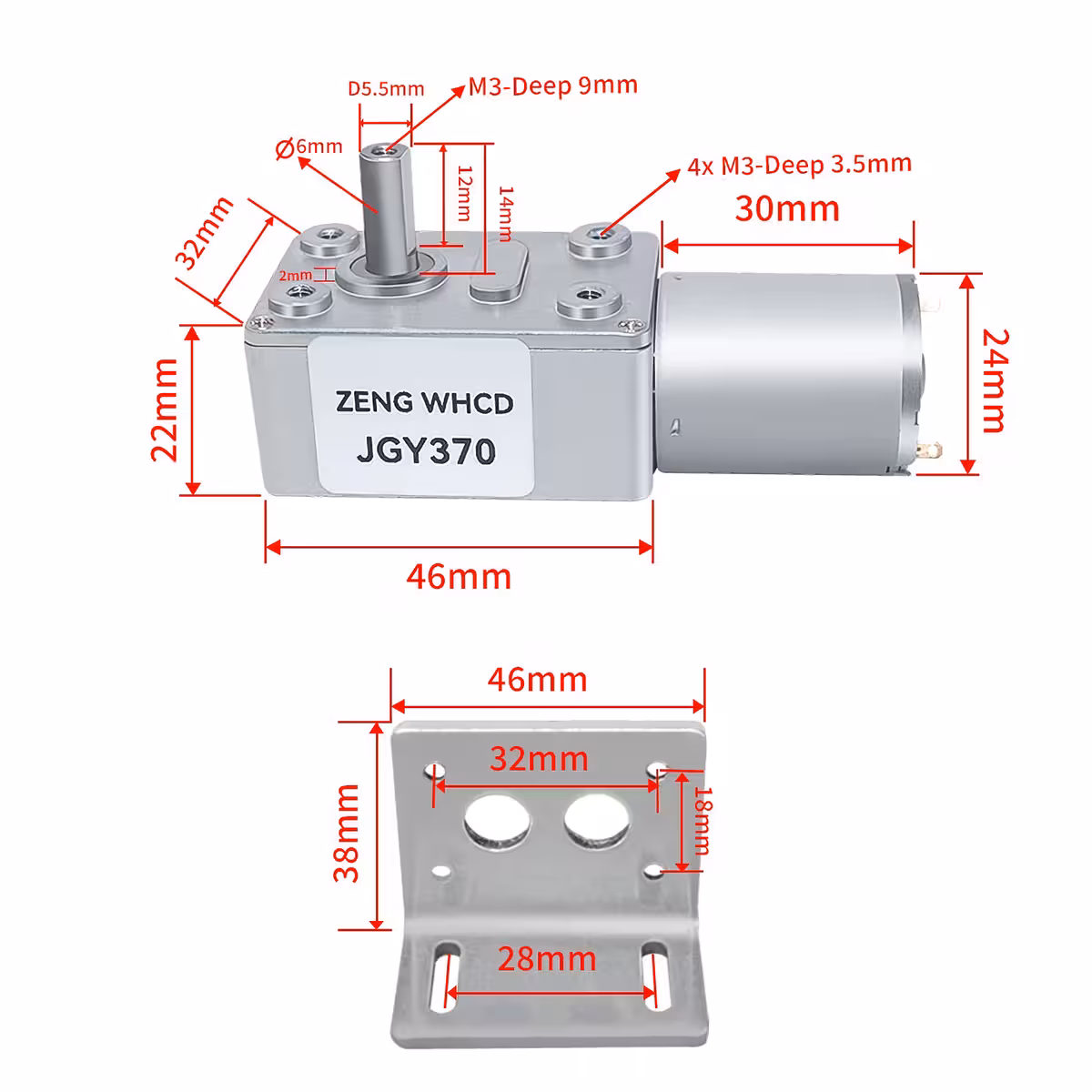

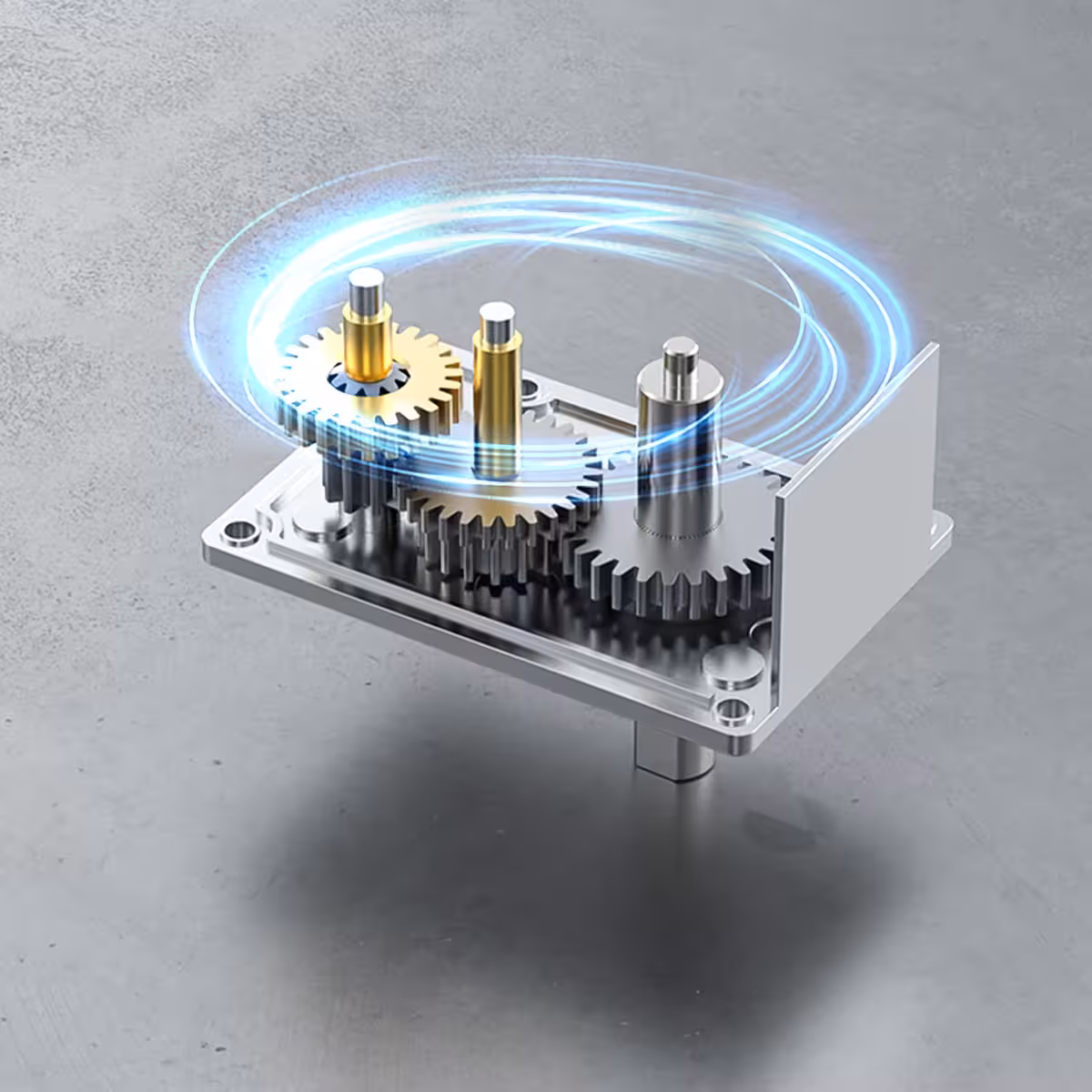

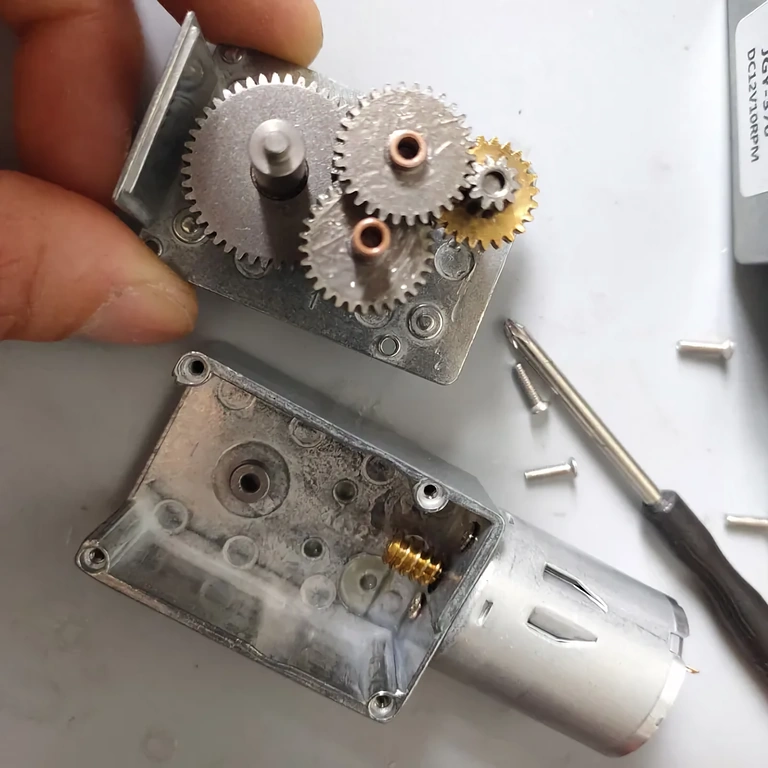

Das Herzstück dieses Motors ist das Schneckengetriebe (Worm Gear) – ein Design, das die schnelle Rotation des DC-Motors in eine langsame, kontrollierte und mechanisch irreversible Bewegung umwandelt. Die Leistung unter Last bleibt bei 2,4 W, unabhängig von der gewählten Untersetzung. Sie entscheiden sich also zwischen Geschwindigkeit und Kraft, ohne dabei an Effizienz einzubüßen. Das kompakte Gehäuse und die D-Profil-Welle ermöglichen eine direkte Integration in platzkritische Projekte ohne spezielle Adapter.
| Parameter | Wert / Detail |
|---|---|
| Betriebsspannung | 12V DC |
| Getriebetyp | Schneckengetriebe (Worm Gear) |
| Verfügbare Untersetzungen | 87:1 / 200:1 / 600:1 |
| Leerlaufdrehzahl | 68 U/min (87:1) / 30 U/min (200:1) / 10 U/min (600:1) |
| Drehzahl unter Last | 51 U/min (87:1) / 22 U/min (200:1) / 7 U/min (600:1) |
| Leerlaufstrom | 0,06 A |
| Laststrom | 0,2 A |
| Drehmoment unter Last | 2 kg·cm (87:1) / 6 kg·cm (200:1) / 15 kg·cm (600:1) |
| Leistung unter Last | 2,4 W |
| Ausgangswelle | D-Profil, gehärteter Stahl |
| Getriebe | Metall, verschleißfest |
| Selbsthemmung | Ja – mechanisch durch Schneckendesign |
| Geräuschpegel | Niedrig, leiser Betrieb |
| Hauptanwendungen | Aktuatoren, Etikettierer, Jalousien, Dosierer, Verkaufsautomaten, DIY |
Bedienungshinweise

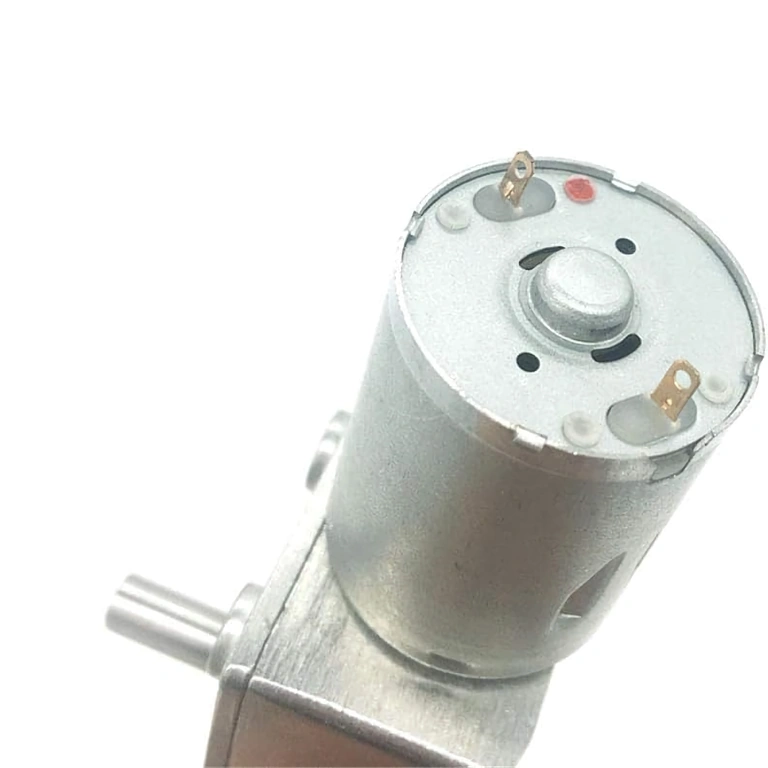

- Schließen Sie die Motorkabel an eine stabile 12V DC-Spannungsquelle an und achten Sie dabei auf die gewünschte Polarität für die Drehrichtung.
- Für einen Wechsel der Drehrichtung polen Sie die Stromversorgung einfach um (Plus und Minus tauschen).
- Vermeiden Sie übermäßige radiale oder seitliche Kräfte auf die Welle ohne eine entsprechende Lagerung.
- Wählen Sie das Untersetzungsverhältnis passend zu Ihrer Anwendung: 87:1 für höhere Geschwindigkeit, 600:1 für maximales Drehmoment.
- Testen Sie den Motor vor dem endgültigen Einbau in Ihren Mechanismus im Leerlauf.
- Für eine präzise Drehzahlregelung verwenden Sie ein PWM-Signal mit einer empfohlenen Frequenz zwischen 1 und 5 kHz über einen kompatiblen Motortreiber.
Lieferumfang
- 1x GY-370 12V Getriebemotor (in der gewählten Untersetzung)
Häufig gestellte Fragen (FAQ)
Was bedeutet Selbsthemmung und warum ist sie wichtig?
Wenn die Stromzufuhr unterbrochen wird, verhindert das Schneckengetriebe physisch, dass die Welle durch eine äußere Last zurückgedreht wird. Der Mechanismus bleibt ohne Energieverbrauch und ohne zusätzliche elektronische Bremsen in seiner Position – ideal für Jalousien, Ventile oder Roboterarme.
Welches Untersetzungsverhältnis sollte ich wählen?
87:1, wenn Sie Geschwindigkeit benötigen (51 U/min unter Last, 2 kg·cm Drehmoment). 200:1 für ein Gleichgewicht zwischen Geschwindigkeit und Kraft (22 U/min, 6 kg·cm). 600:1, wenn Sie schwere Lasten bewegen und die Geschwindigkeit zweitrangig ist (7 U/min, 15 kg·cm).
Kann ich die Drehzahl des GY-370 steuern?
Ja. Schließen Sie einen kompatiblen Motortreiber (z. B. L298N, L9110, BTS7960) an und verwenden Sie ein PWM-Signal. Die effektive Spannung steuert die Drehzahl. Schließen Sie den Motor niemals direkt an die Signal-Pins eines Arduino oder Raspberry Pi an.
Welchen Belastungen hält die Welle stand?
Die D-Profil-Welle aus gehärtetem Stahl ist für moderate axiale Lasten ausgelegt. Bei hohen radialen Kräften empfehlen wir ein zusätzliches Stützlager oder eine flexible Kupplung, um einen vorzeitigen Verschleiß der Lager zu vermeiden.
