DC-Solar-Energiezähler 0–200V — 9 Echtzeit-Parameter für Photovoltaik, Batterien und Off-Grid-Systeme
Sie möchten genau wissen, wie viel Energie Ihre Anlage produziert oder verbraucht? Ohne ein dediziertes Messgerät arbeiten Sie lediglich mit Schätzungen. Dieser DC-Solar-Energiezähler liefert Ihnen alle relevanten Daten — Spannung, Strom, Leistung, kWh, Ah und Innenwiderstand — auf einen Blick, übersichtlich dargestellt auf einem beleuchteten LCD-Display.
Hinweis: Bei Spannungen unter 8V DC ist für den Betrieb des Displays eine externe Stromquelle erforderlich.
Warum dieses Modell? (Ihre Vorteile):

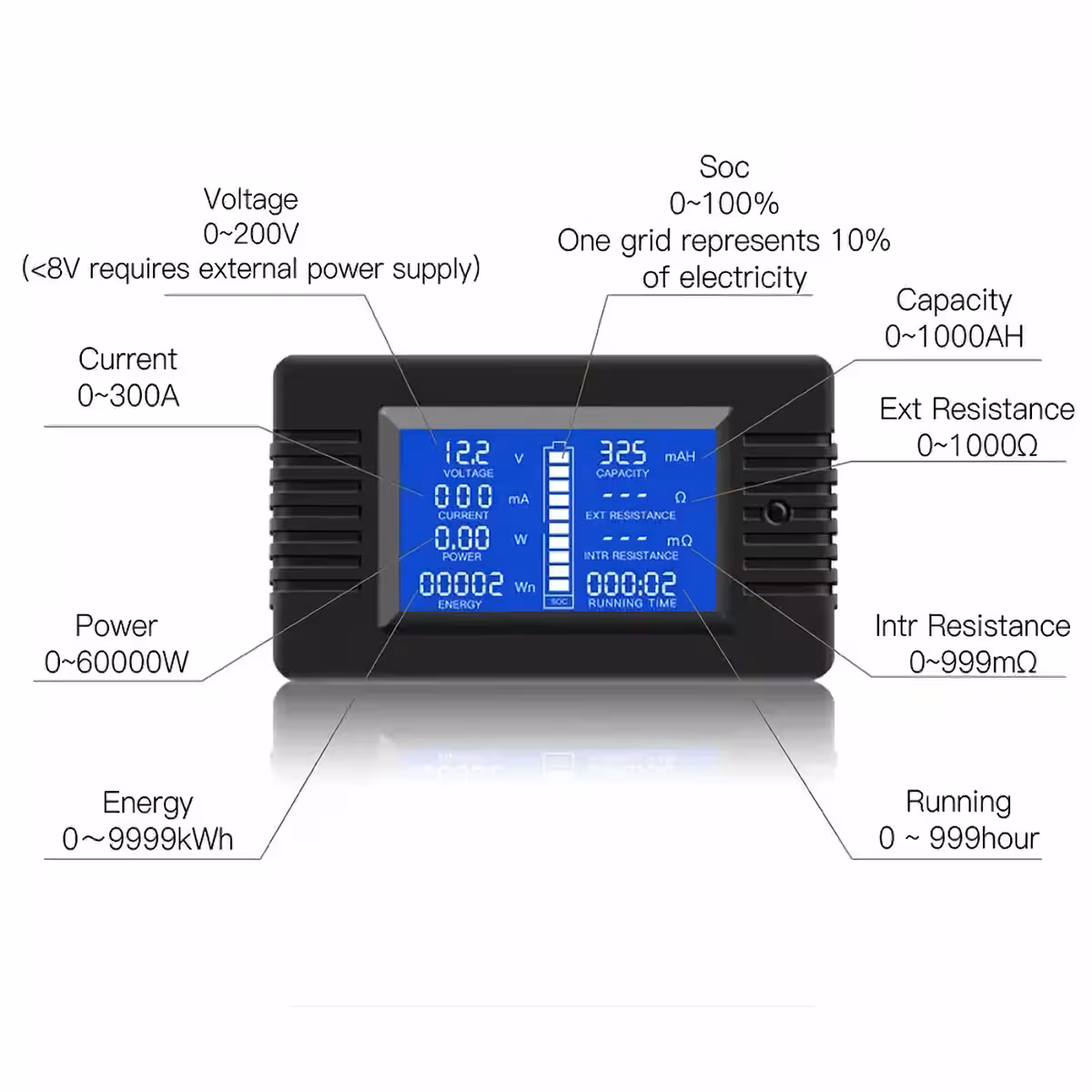

- 9 Parameter gleichzeitig im Blick — Spannung, Strom, Leistung, kWh, Ah, Innenwiderstand, Impedanz, Betriebsdauer und eine grafische Entladungsanzeige, ohne lästiges Umschalten.
- Erhältlich als 100A oder 300A Variante — Die 100A-Version deckt private Solaranlagen ab, während die 300A-Variante ideal für industrielle Installationen oder Batteriebänke mit hoher Kapazität geeignet ist.
- Präzise Messung ab 20mA und 0,2W — Erfasst selbst kleinste Ströme, wie etwa den Stand-by-Verbrauch eines Wechselrichters.
- Energiezähler 0–9999 kWh mit 1Wh-Auflösung — Überwachen Sie Ertrag oder Verbrauch über Monate hinweg, ohne manuelle Resets.
- Großer Spannungsbereich (12V bis 200V DC) — Kompatibel mit unterschiedlichsten Konfigurationen: Autobatterien, 48V-Off-Grid-Systeme oder in Reihe geschaltete Solarmodule.
- Grafische 10-Stufen-Entladungsanzeige — Sehen Sie sofort den Ladezustand Ihrer Batterie, ganz ohne komplizierte Berechnungen oder externe Apps.
- Messung des Innenwiderstands (0–999mΩ) — Diagnostizieren Sie den tatsächlichen Gesundheitszustand Ihrer Batterie, statt sich nur auf die Oberflächenspannung zu verlassen.
Leistungsmerkmale und Details
Das Messgerät ist für Gleichstrom (DC) ausgelegt und deckt einen Spannungsbereich von 0 bis 200V ab. Mit einer messbaren Leistung von bis zu 60.000W ist es bestens für mittlere bis große Photovoltaik-Anlagen gerüstet. Die Funktion zur Messung von Innenwiderstand und Impedanz geht weit über ein Standard-Voltmeter hinaus: Sie erkennen frühzeitig, ob eine Batterie altert oder ob Verbindungen Leistungsverluste verursachen. Die Betriebsdauer unter Last wird automatisch bis zu 999 Stunden aufgezeichnet – ideal für die Analyse Ihrer tatsächlichen Nutzungszyklen.
| Parameter | Wert / Detail |
|---|---|
| Messbare Spannung | 0 – 200V DC (externe Stromversorgung unter 8V erforderlich) |
| Messbarer Strom | 0 – 100A oder 0 – 300A (Start ab 20mA) |
| Leistung | 0 – 60.000W (Erkennung ab 0,2W) |
| Innenwiderstand | 0 – 999 mΩ |
| Impedanz | 0 – 1000 Ω |
| Batteriekapazität | 0 – 1000 Ah |
| Akkumulierte Energie | 0 – 9999 kWh (Auflösung: 1Wh = 0,001 kWh) |
| Batterie-Entladungsanzeige | 10 grafische Stufen (10% pro Stufe) |
| Betriebsdauer unter Last | 0 – 999 Stunden |

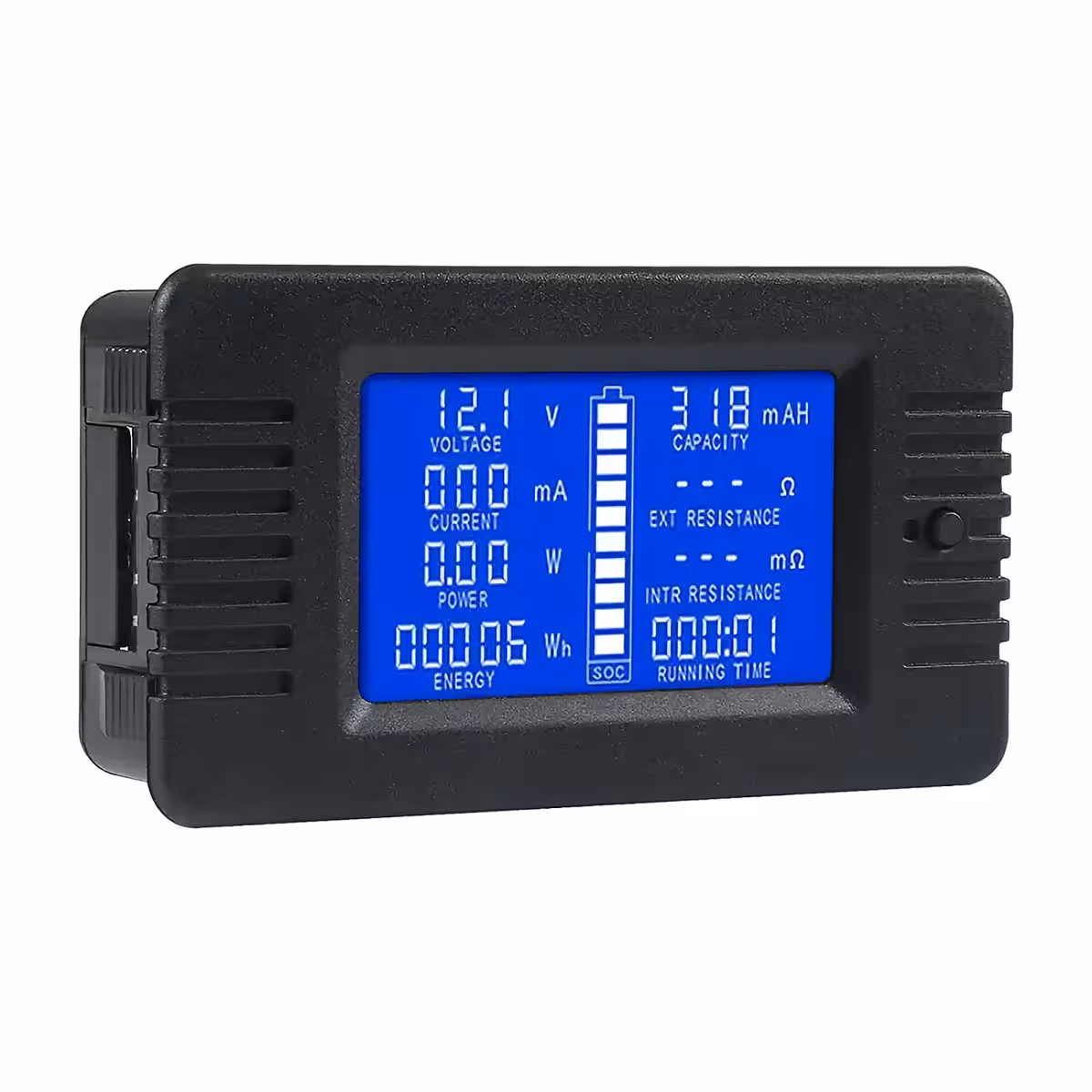

| Display | Großes LCD mit Hintergrundbeleuchtung |
| Stromart | DC (Gleichstrom) |
| Hauptanwendungen | Photovoltaik, 12V/24V/48V-Batterien, Windkraft, Wohnmobile, Industrie |
Installation und Inbetriebnahme

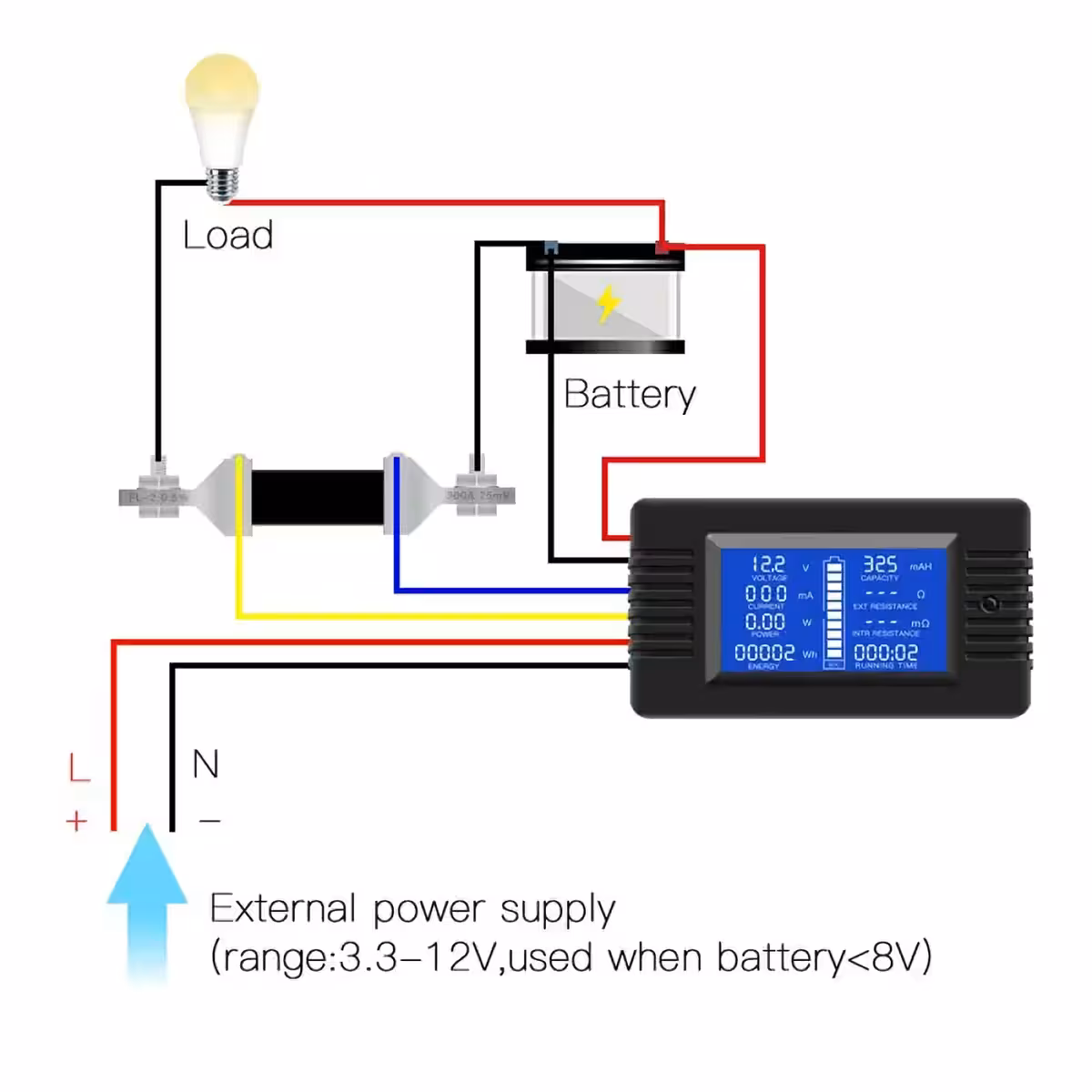

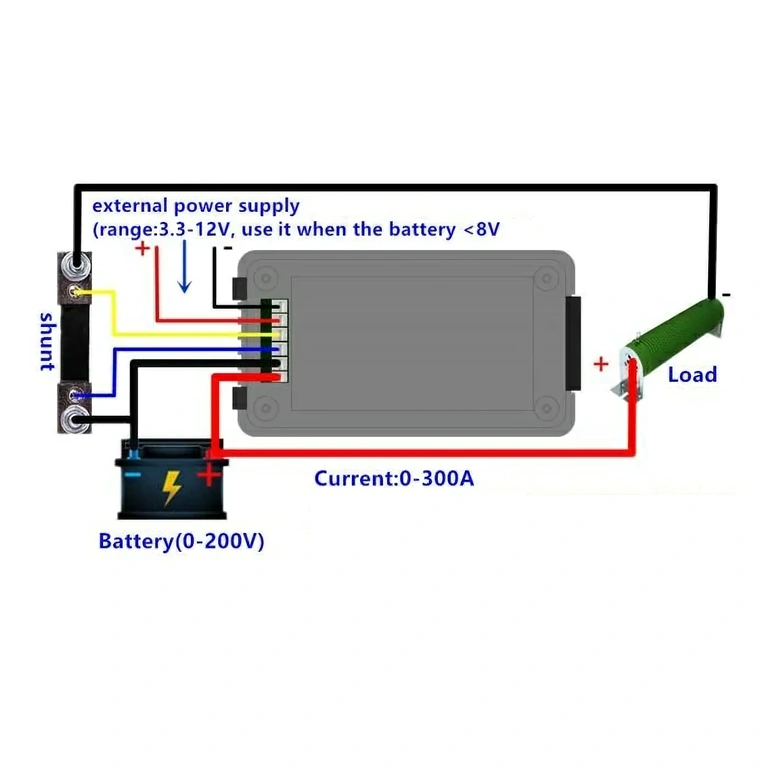

- Schließen Sie den Shunt in Reihe mit dem zu überwachenden Stromkreis an und achten Sie auf die korrekte Polarität.
- Verbinden Sie die Spannungsleitungen (V+ und V–) parallel zur gemessenen Quelle oder Batterie.
- Liegt die Systemspannung unter 8V DC, schließen Sie eine externe Stromquelle an, um das Display zu aktivieren.
- Konfigurieren Sie im Einstellungsmenü die Nennkapazität der Batterie (Ah), um die grafische Entladungsanzeige zu kalibrieren.
- Setzen Sie den Energiezähler (kWh) bei Inbetriebnahme zurück, um die Aufzeichnung bei Null zu starten.
- Überprüfen Sie regelmäßig die Anschlüsse und stellen Sie sicher, dass der Nennstrom des verwendeten Shunts (100A oder 300A) nicht überschritten wird.

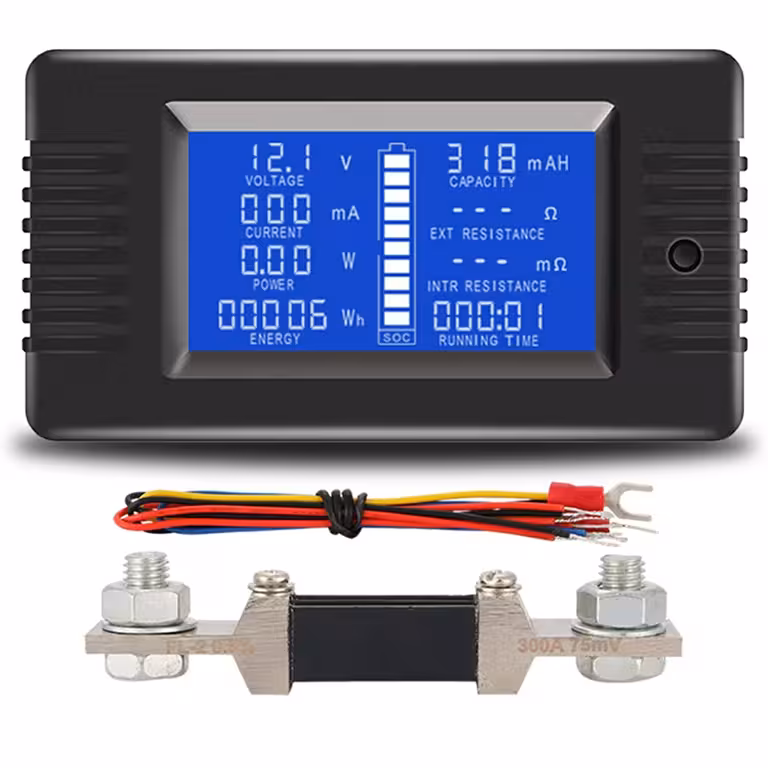

Lieferumfang

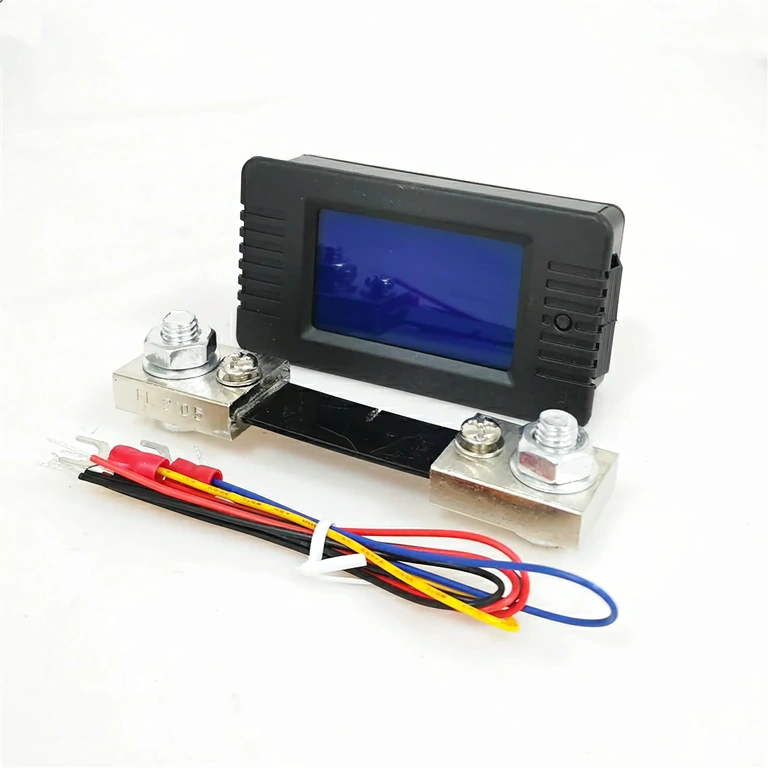

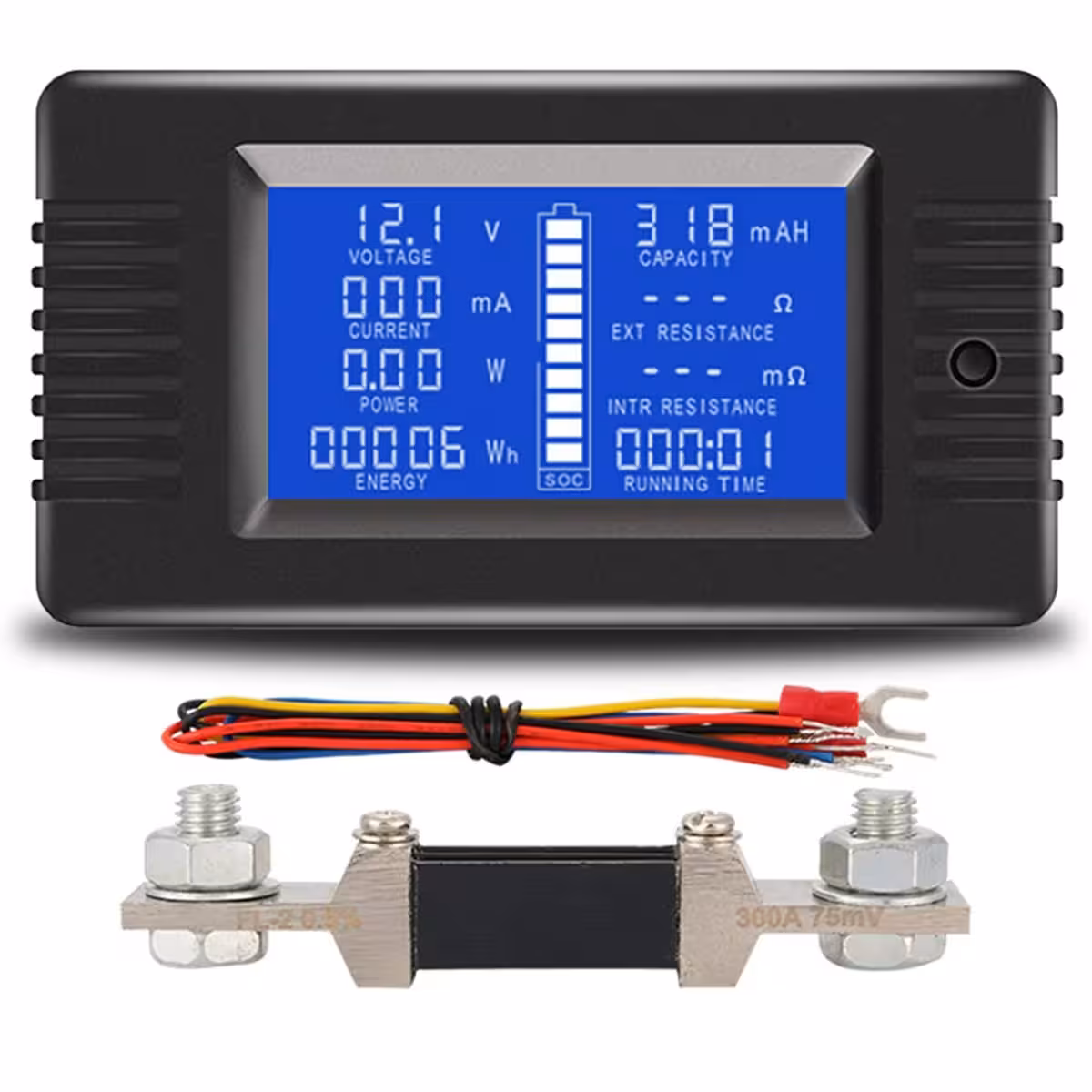

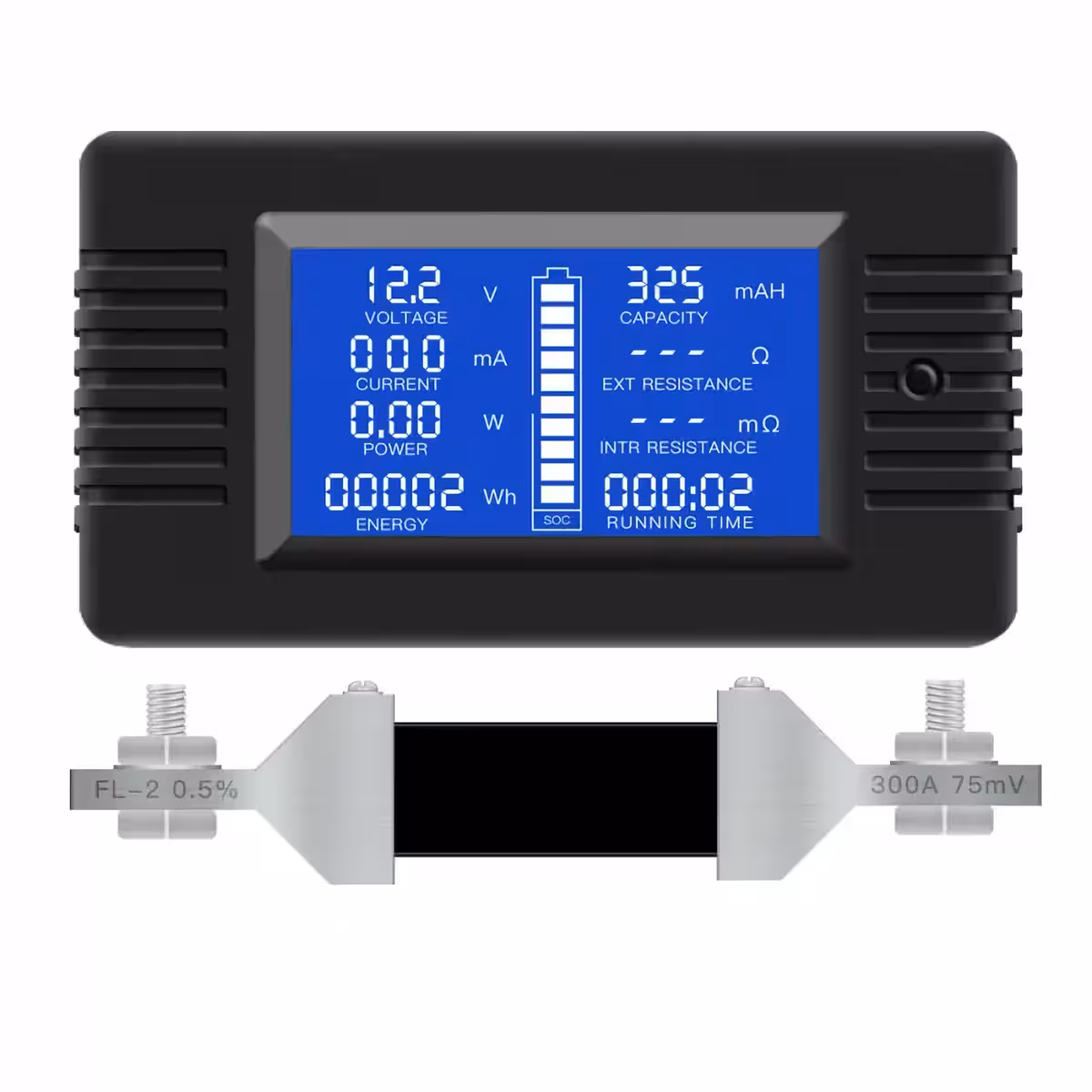

- 1x Multifunktionaler DC-Solarzähler mit LCD-Display
- 1x Strom-Shunt (100A oder 300A, je nach gewählter Variante)
- Anschlusskabel
- Bedienungsanleitung
Häufig gestellte Fragen (FAQ)
Ist das Gerät für 48V-Photovoltaikanlagen geeignet?
Ja. Der Messbereich von 0–200V DC deckt 12V, 24V, 48V sowie höhere Spannungen ab, wie sie in Off-Grid- oder Hybridsystemen üblich sind.
Was ist der Unterschied zwischen der 100A- und der 300A-Variante?
Der Unterschied liegt im mitgelieferten Shunt. Die 100A-Variante ist ideal für Privathaushalte und Batterien mittlerer Kapazität. Die 300A-Variante ist für Installationen mit hohem Stromverbrauch, große Batteriebänke oder industrielle DC-Anwendungen konzipiert.
Kann ich damit Autobatterien oder Marine-Akkus testen?
Ja. Dank der Messung von Innenwiderstand, tatsächlicher Kapazität (Ah) und der grafischen Entladungsanzeige ist das Gerät hervorragend zur Diagnose von 12V- oder 24V-Batterien im Kfz-, Marine- oder stationären Bereich geeignet.
Wird die Energie auch aufgezeichnet, wenn ich nicht vor Ort bin?
Ja. Das Gerät speichert die kWh-Werte und die Betriebsdauer kontinuierlich, solange das System mit Strom versorgt wird und ein Stromfluss im Kreislauf besteht.
Kann das Gerät im Außenbereich montiert werden?
Nicht direkt. Das Modul ist für den Innenbereich oder geschützte Gehäuse vorgesehen. Für den Außeneinsatz ist ein zusätzliches Schutzgehäuse gegen Feuchtigkeit und Staub erforderlich.
