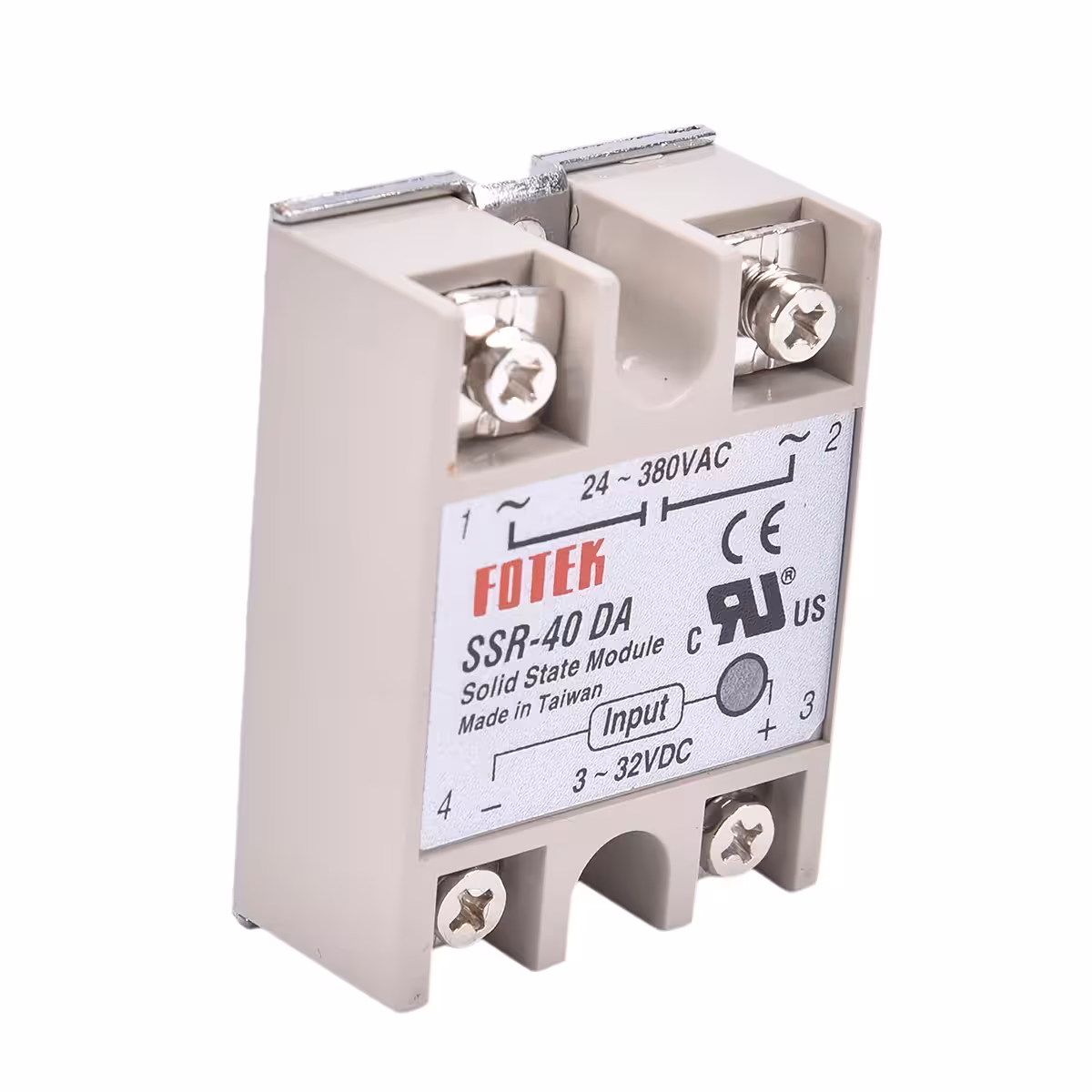

Solid-State-Relais SSR-40DA — Verschleißfreies Schalten von AC-Lasten ohne Lärm und Funken
Herkömmliche elektromechanische Relais unterliegen mechanischem Verschleiß, verursachen Schaltgeräusche und bilden Funken. Wenn Sie AC-Lasten wie Heizwiderstände, Motoren oder industrielle Beleuchtungssysteme häufig schalten müssen, ist eine zuverlässigere Lösung gefragt. Das Solid-State-Relais (SSR) SSR-40DA schaltet bis zu 40A bei 380V AC über ein einfaches DC-Steuersignal von 3–32V – komplett ohne bewegliche Teile.
Hinweis: Das SSR-40DA ist ausschließlich für das Schalten von Wechselstromlasten (AC) am Ausgang konzipiert. Für Gleichstromlasten (DC) ist das Modell SSR-DD erforderlich.
Warum dieses Modell die richtige Wahl ist (Vorteile):
- Kein mechanischer Verschleiß — Da keine physischen Kontakte vorhanden sind, ist die Lebensdauer bei häufigen Schaltzyklen um ein Vielfaches höher als bei klassischen Relais.
- Direkte Kompatibilität — Unterstützt Steuersignale ab 3V DC, wodurch es ideal für Arduino, Raspberry Pi (3,3V-Pegel) und SPS-Systeme geeignet ist, ohne dass zusätzliche Widerstände nötig sind.
- Optische Isolierung bis 2500V AC — Ihr Steuerkreis bleibt galvanisch vollständig von der Netzspannung getrennt, was für maximale Sicherheit sorgt.
- Schnelle Schaltzeiten unter 10ms — Ermöglicht präzise Anwendungen wie Temperaturregelungen via PWM oder industrielle Automatisierungsprozesse.
- Integrierte LED-Statusanzeige — Der Betriebszustand ist direkt am Gerät ablesbar, ohne dass ein Multimeter erforderlich ist.
- Großer Temperaturbereich — Zuverlässiger Betrieb bei Umgebungstemperaturen von -30°C bis +75°C, ideal für Schaltschränke und industrielle Umgebungen.

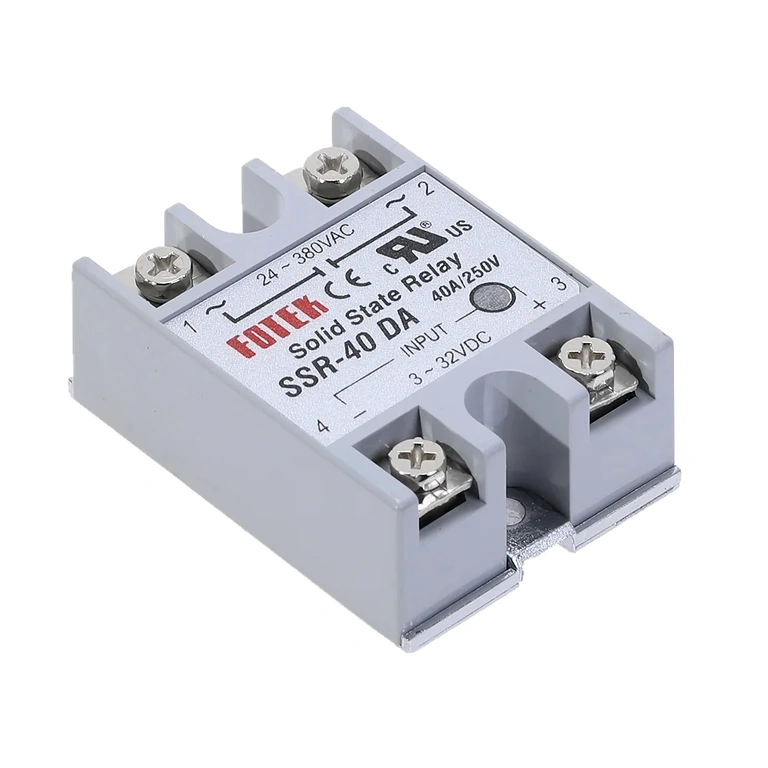

Details und Leistungsmerkmale

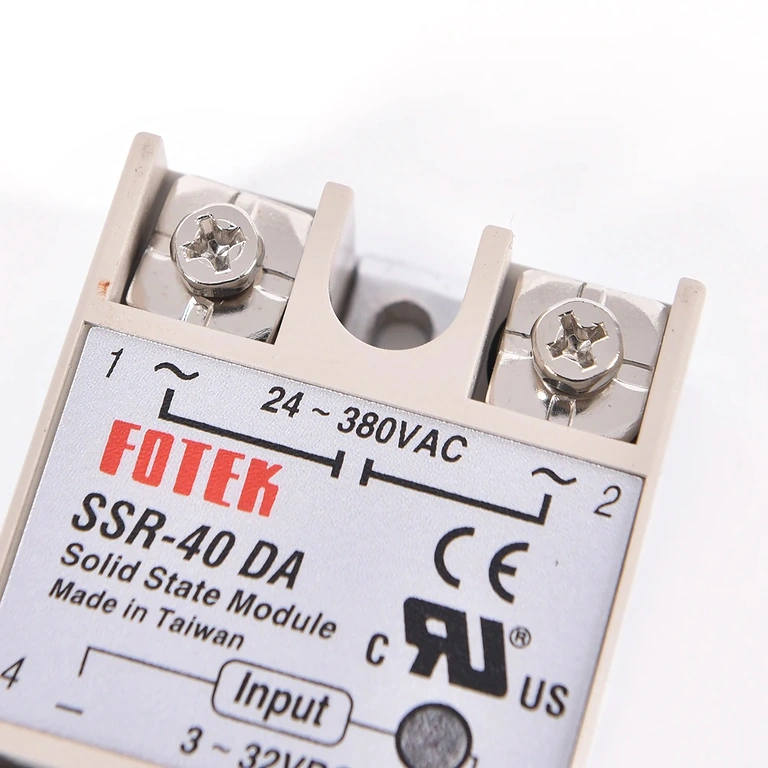

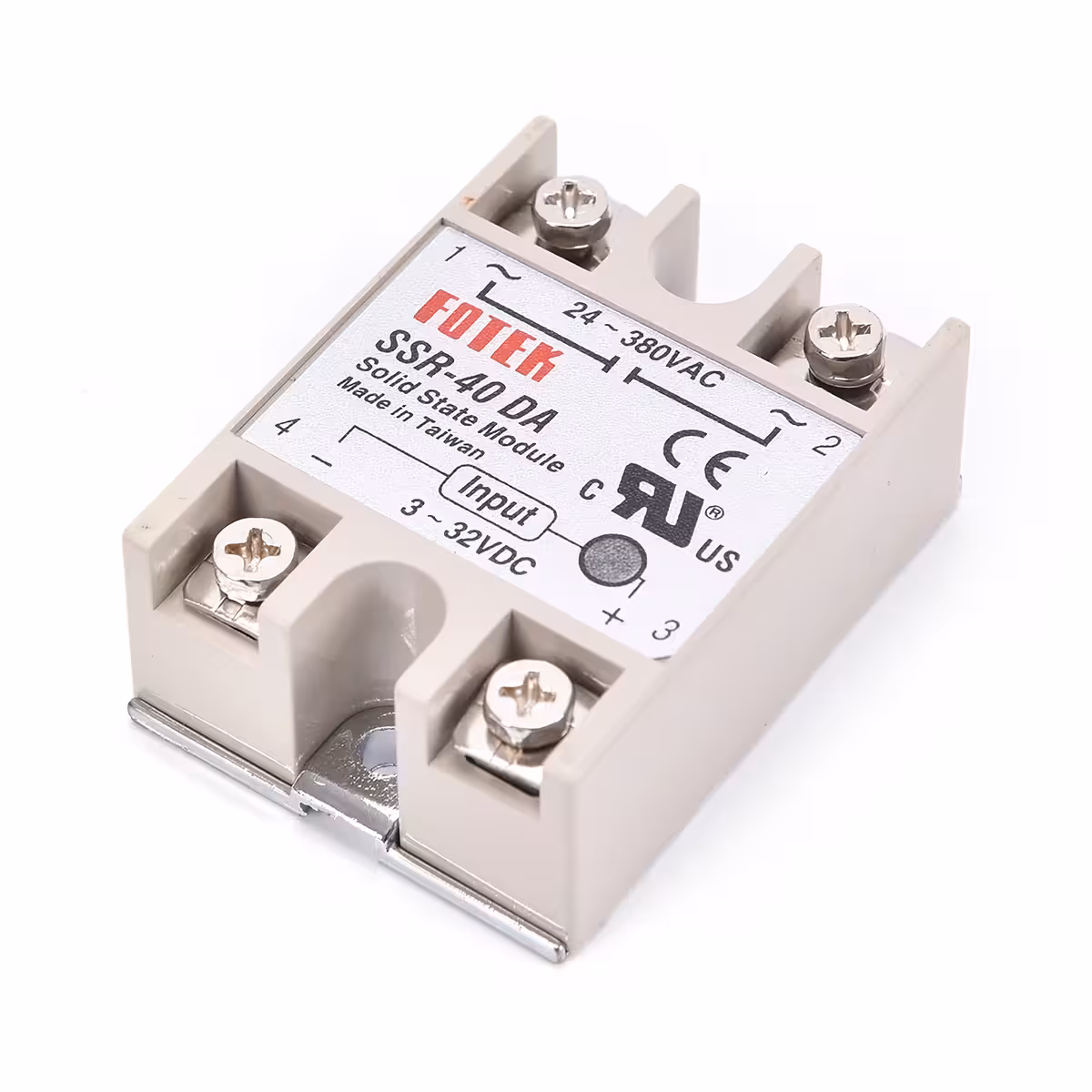

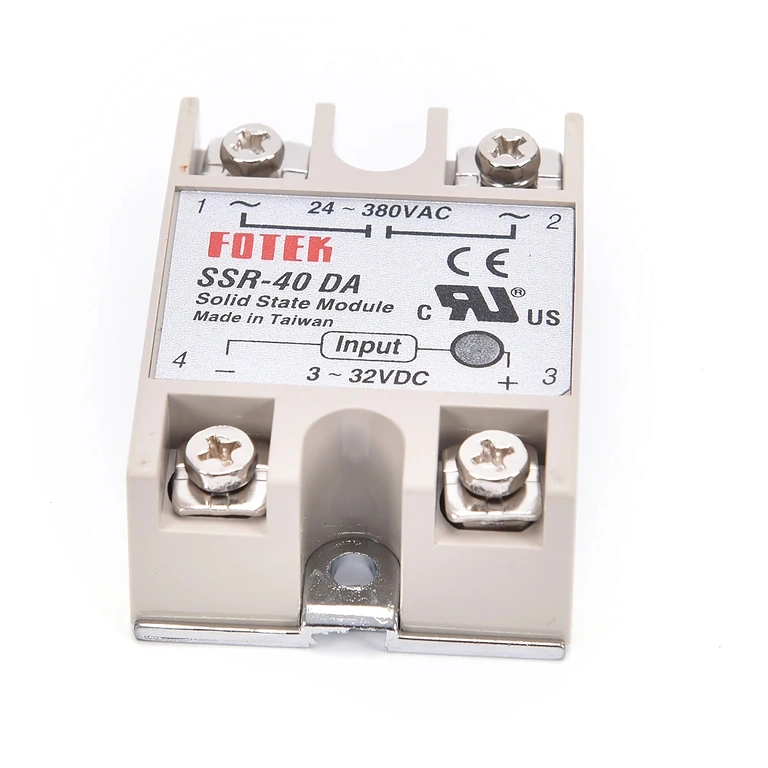

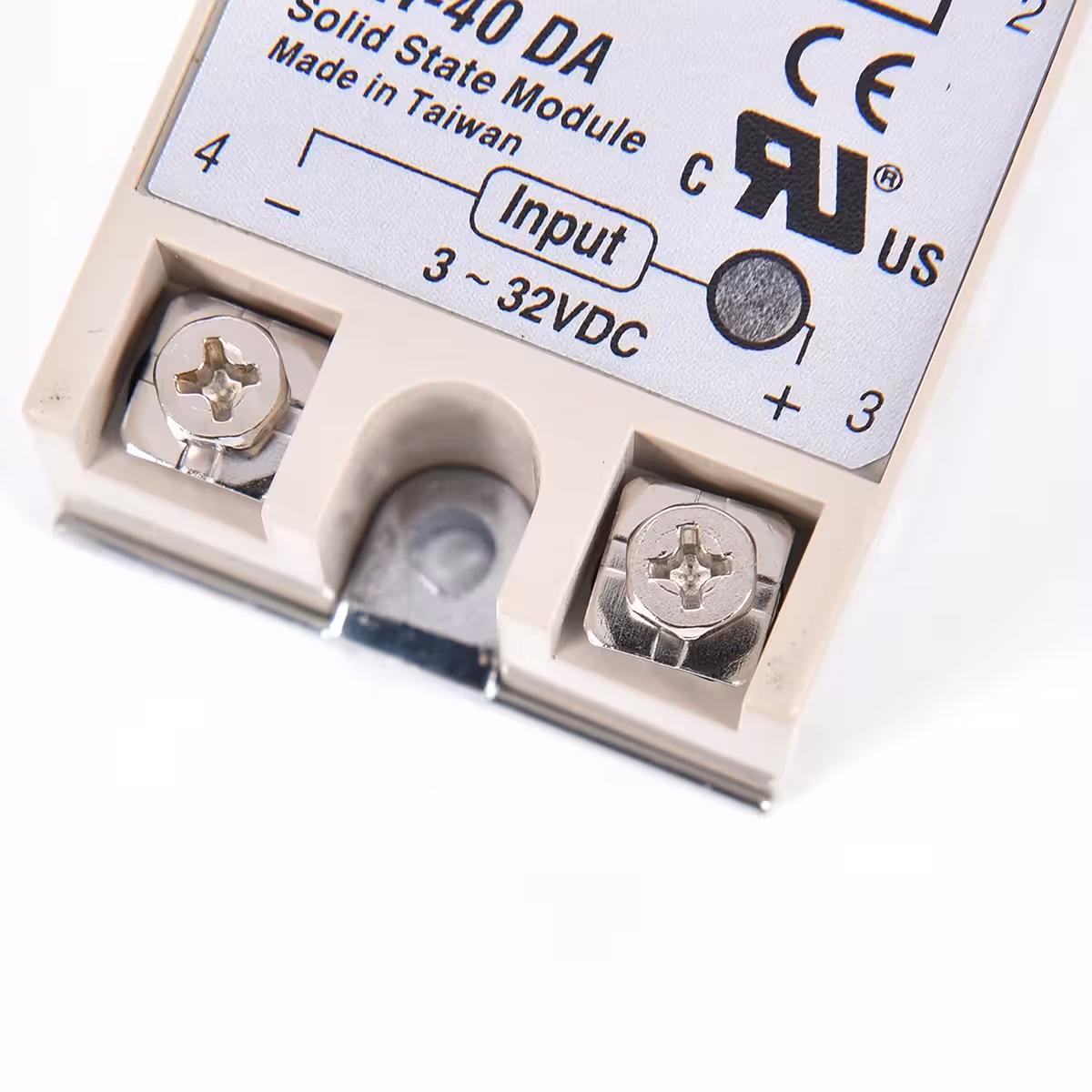

Der TRIAC-Ausgang sorgt für ein zuverlässiges Schalten in beiden Halbwellen der AC-Spannung. Dies ermöglicht eine präzise Steuerung sowohl von ohmschen Lasten (Heizungen, Glühlampen) als auch von induktiven Lasten (Motoren, Transformatoren). Die interne optische Isolierung schafft eine echte galvanische Trennung zwischen dem 3–32V DC-Steuersignal und dem bis zu 380V AC-Lastkreis, wodurch Ihre Mikrocontroller vor Rückkopplungen geschützt sind. Das kompakte Gehäuse mit den Maßen 6,5 × 5 × 2,5 cm lässt sich einfach per Schraubmontage auf einem Kühlkörper oder einer Montageplatte befestigen. Bei Betrieb nahe der 40A-Grenze empfehlen wir dringend die Verwendung eines Kühlkörpers zur optimalen Wärmeabfuhr.
| Parameter | Wert / Detail |
|---|---|
| Modell | SSR-40DA |
| Eingangssteuerspannung | 3–32V DC |
| Steuerstrom | 3–25mA |
| Ausgangsspannung | 24–380V AC |
| Maximaler Ausgangsstrom | 40A |
| Ausgangstyp | TRIAC |
| Schaltzeit | <10ms |
| Leckstrom im eingeschalteten Zustand | <2mA |
| Durchschlagfestigkeit | 2500V AC |
| Isolationswiderstand | 500MΩ / 500V DC |
| Isolierung | Optisch |
| Statusanzeige | LED |
| Betriebstemperatur | -30°C … +75°C |
| Abmessungen | 6,5 × 5 × 2,5 cm |
| Montage | Schraubmontage |
Lieferumfang
- 1 × Solid-State-Relais SSR-40DA
Häufig gestellte Fragen
Kann ich das SSR-40DA für DC-Lasten am Ausgang verwenden?
Nein. Der TRIAC-Ausgang ist ausschließlich für Wechselstrom (AC) im Bereich von 24V bis 380V ausgelegt. Für Gleichstromlasten wählen Sie bitte das Modell SSR-DD.
Funktioniert das Relais mit Arduino oder Raspberry Pi ohne Zusatzbauteile?
Ja. Da das Steuersignal bereits ab 3V DC akzeptiert wird, können die 3,3V-Pins des Raspberry Pi oder die 5V-Ausgänge eines Arduino das Relais direkt ansteuern. Es sind keine zusätzlichen Transistoren oder Widerstände erforderlich.
Ist ein Kühlkörper bei 40A zwingend erforderlich?
Ja. Bei Strömen nahe der Nennlast entwickelt das Relais Wärme. Ein geeigneter Kühlkörper verhindert eine Überhitzung und gewährleistet eine stabile, langfristige Funktion.
Kann damit ein Drehstrommotor gesteuert werden?
Ein einzelnes SSR-40DA steuert eine Phase. Für einen Drehstrommotor benötigen Sie drei identische Relais, eines für jede Phase.
Warum ist die optische Isolierung in der Praxis wichtig?
Sie trennt Ihren Steuerkreis (z. B. Arduino, SPS) vollständig von der Netzspannung. Sollte es auf der Lastseite zu einem Kurzschluss oder Spannungsspitzen kommen, bleibt Ihre Steuerelektronik geschützt. Die Durchschlagfestigkeit von 2500V AC bietet hierbei eine hohe Sicherheitsreserve.
