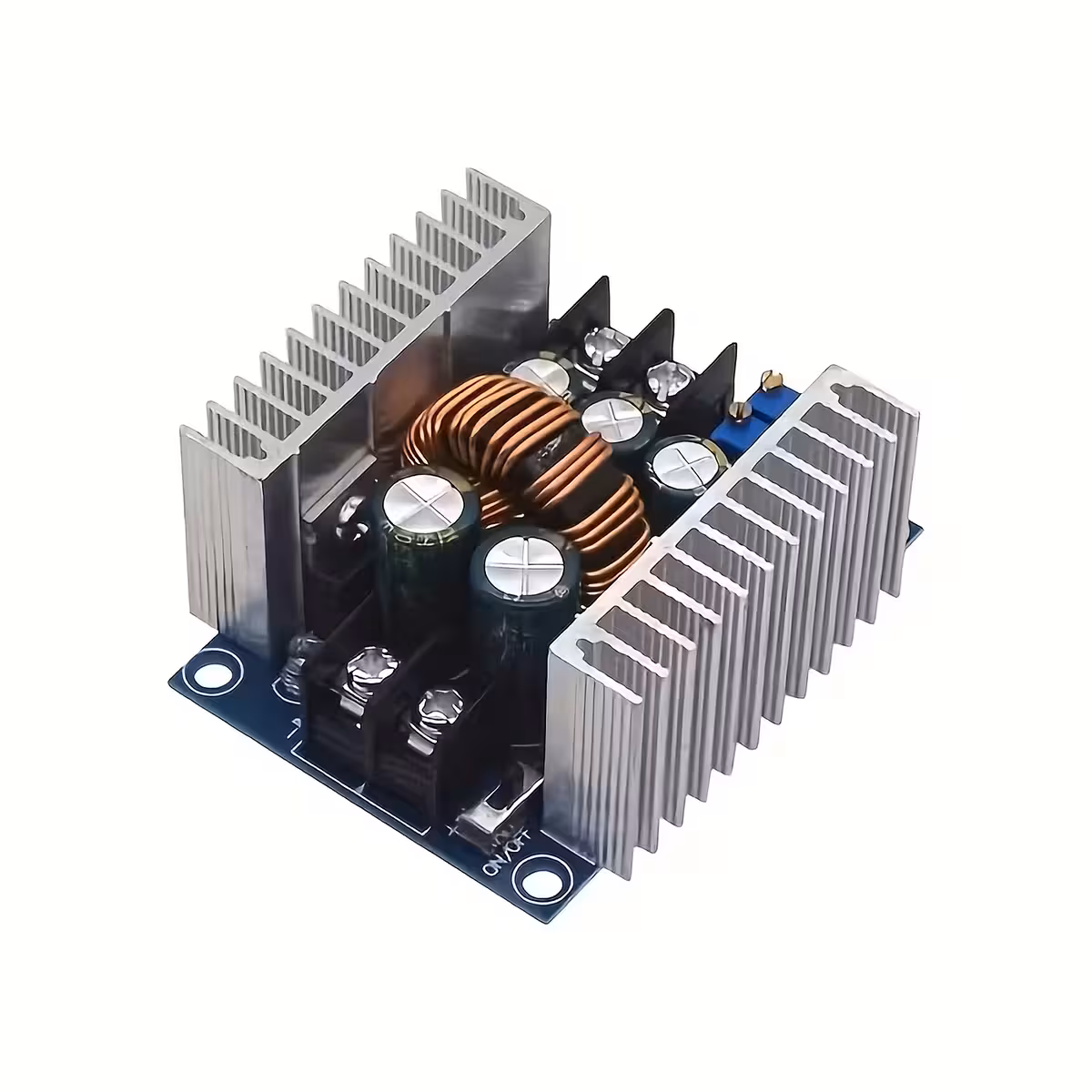

DC-DC Step-Down Modul 20A 300W CC/CV — Effiziente Spannungswandlung mit präziser Strom- und Spannungsregelung
Sie müssen eine 24V-Batterie auf 12V herunterregeln, einen LiPo-Akku laden oder einen Raspberry Pi über eine Kfz-Stromquelle betreiben? Ein klassischer Linearregler würde die Spannungsdifferenz in reine Wärme umwandeln. Unser 20A 300W DC-DC Step-Down-Modul erledigt diese Aufgabe mit einem Wirkungsgrad von bis zu 96 % — nahezu die gesamte Energie wird effizient genutzt.
Hinweis: Der maximale Ausgangsstrom beträgt 20A. Für einen sicheren Dauerbetrieb empfehlen wir eine Begrenzung auf ≤15A. Bei großen Differenzen zwischen Eingangs- und Ausgangsspannung reduzieren Sie bitte die Last und sorgen für eine aktive Kühlung.
Warum dieses Modell? Ihre Vorteile auf einen Blick:
- Hoher Wirkungsgrad von 95–96 % — Bei 24V auf 12V/20A entstehen weniger als 6W Verlustleistung, im Vergleich zu ca. 120W bei einem herkömmlichen Linearregler.
- Dual-MOSFET 75V/80A & Low-ESR-Kondensatoren — Geringe Restwelligkeit (Ripple) von ≤50mV, ideal für empfindliche digitale Schaltungen.
- Unabhängige CV- und CC-Regelung — Separate Potentiometer für Spannung (1,2–36V) und Strombegrenzung (0,2–20A) ohne gegenseitige Beeinflussung.
- Automatischer Kurzschlussschutz — Das Modul schaltet bei Fehlern ab und nimmt den Betrieb nach Beseitigung der Störung selbstständig wieder auf.

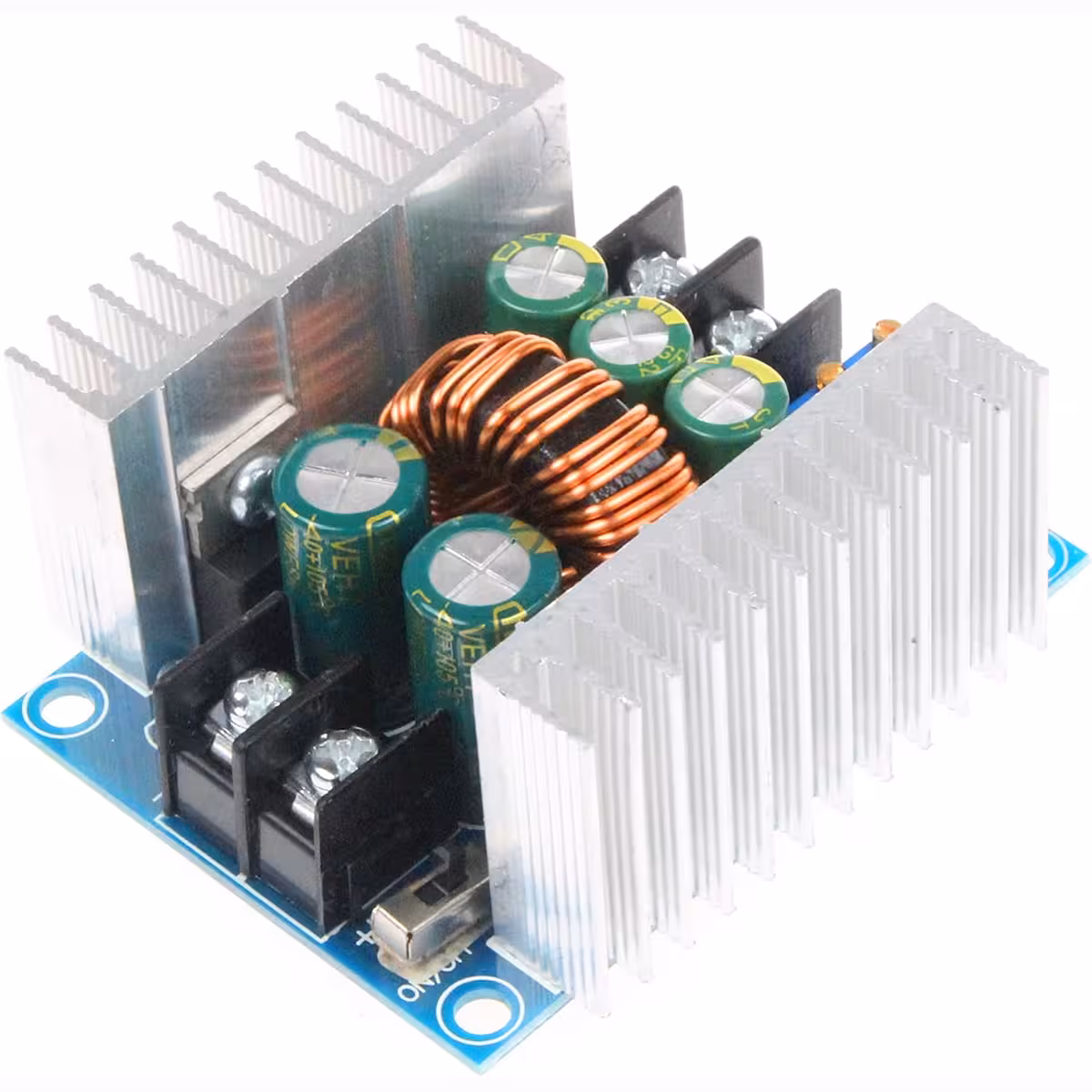

- 30A-Schraubklemmen & ON/OFF-Schalter — Schnelle, sichere Verbindung ohne Löten oder zusätzliche Adapter.
- Integrierte Doppelkühler — Ausreichende passive Kühlung bis 10–12A; bei Lasten über 15A ist ein optionaler Lüfteranschluss vorhanden.
- EN-Pin (Enable) für externe Steuerung — Ein-/Ausschalten per Logiksignal, perfekt für Automatisierungsprojekte und Mikrocontroller-Systeme.

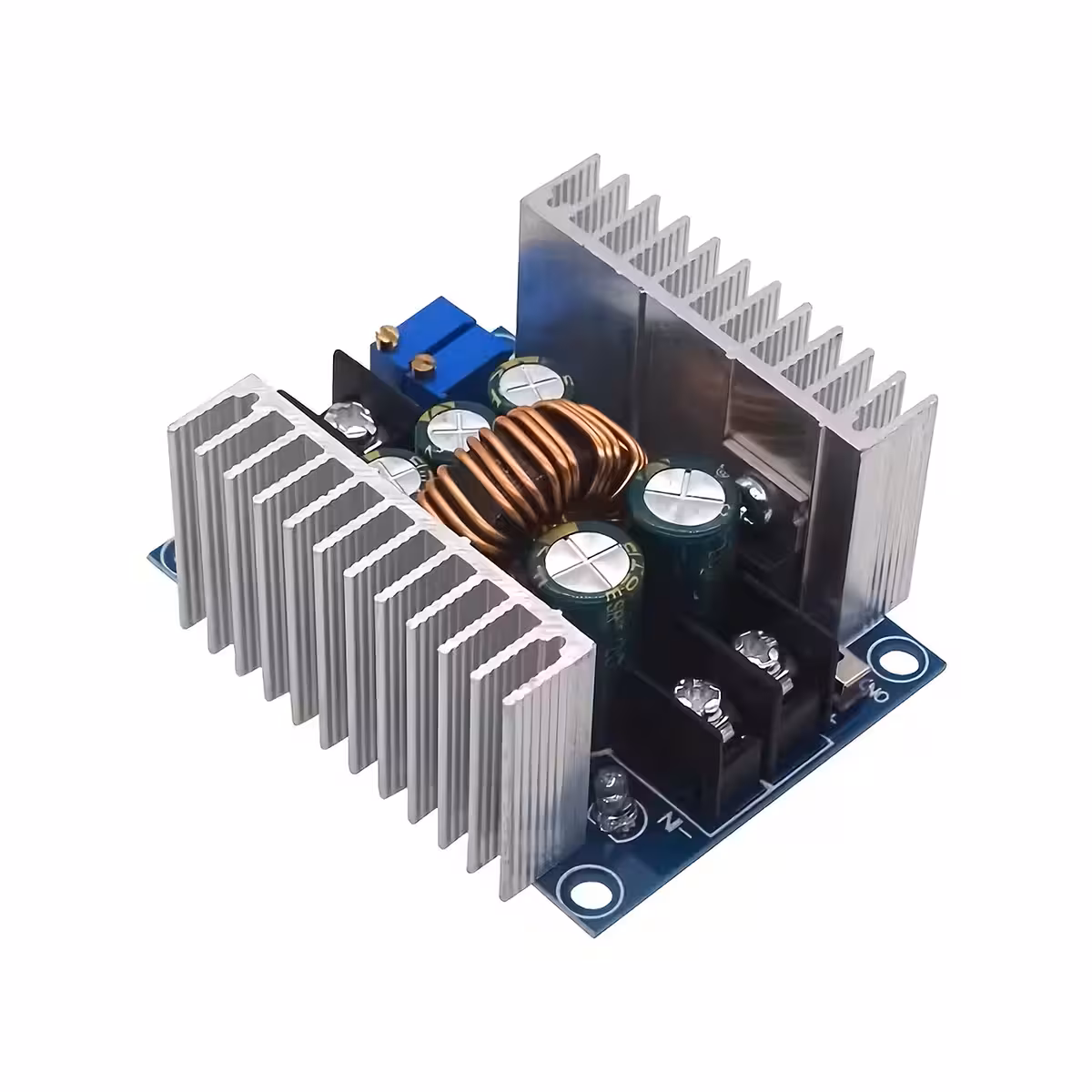

Details und technische Leistung

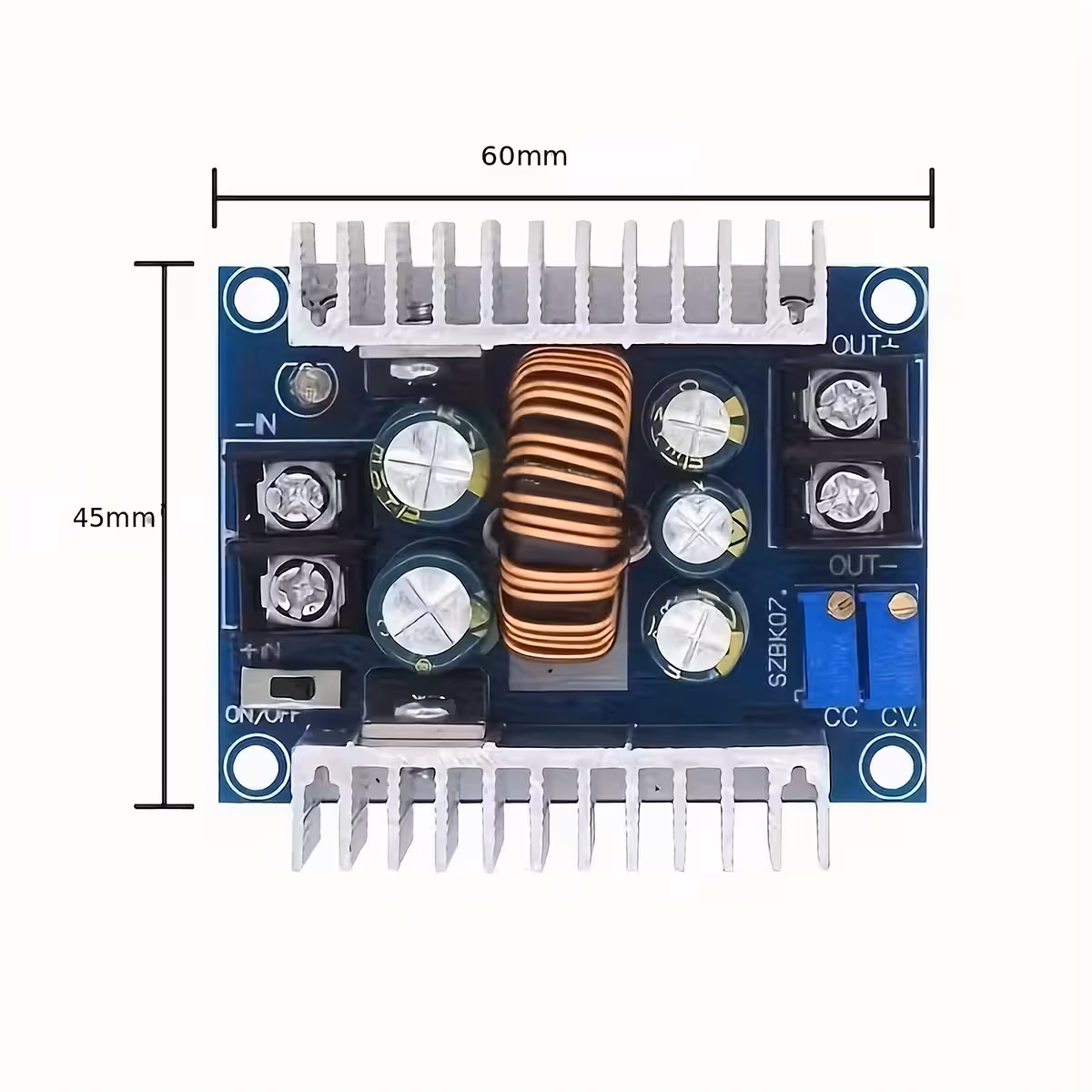

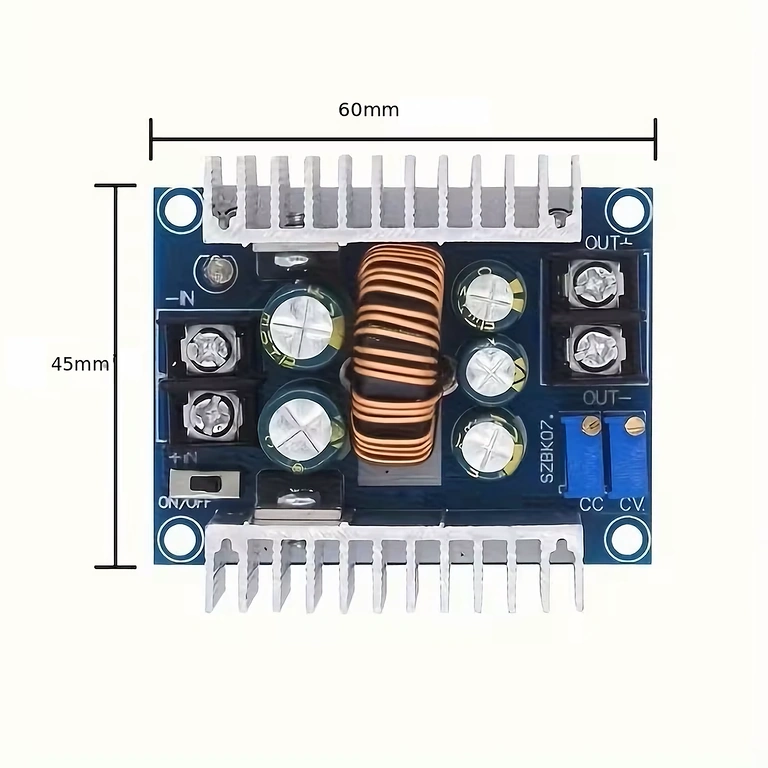

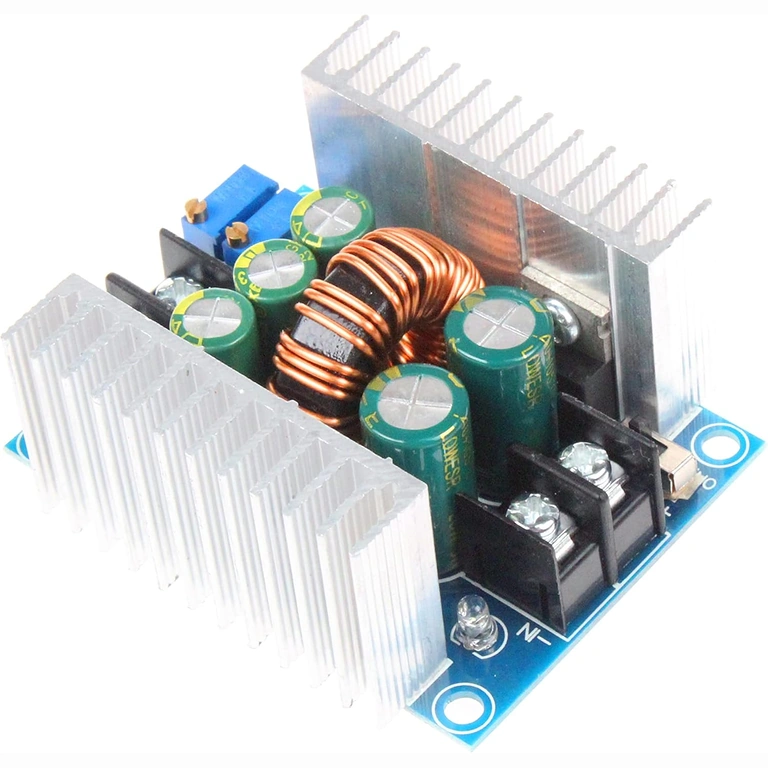

Die synchrone Buck-Converter-Topologie mit leistungsstarken 75V/80A Dual-MOSFETs sorgt für schnelles Schalten und minimale Verluste. Dank der hochwertigen Low-ESR-Kondensatoren bleibt die Restwelligkeit unter 50mV — sauber genug für Arduino, IoT-Module oder Audioanwendungen. Der weite Eingangsspannungsbereich (6V–40V DC, empfohlen 10–40V) ermöglicht den Einsatz an LiPo-Akkus, Labornetzteilen, Solarpaneelen sowie in 12V- oder 24V-Bordnetzen. Mit kompakten Abmessungen von 60 × 53 × 27 mm lässt sich das Modul problemlos in Gehäuse integrieren.
| Parameter | Wert / Detail |
|---|---|
| Eingangsspannung | DC 6V – 40V (empfohlen 10V – 40V) |
| Ausgangsspannung | DC 1,2V – 36V stufenlos regelbar (empfohlen <32V) |
| Ausgangsstrom | Max. 20A (empfohlen ≤15A Dauerlast) |
| Maximale Leistung | 300W |
| Wirkungsgrad | ~95–96 % (bei 24V→12V/20A) |
| Restwelligkeit (Ripple) | ≤50mV |
| Hauptkomponenten | Dual-MOSFET 75V/80A, Low-ESR-Kondensatoren |
| Schutzfunktionen | Kurzschlussschutz, CC-Strombegrenzung, Überlastschutz |
| Anschlüsse | 30A-Schraubklemmen |
| Steuerung | CV- & CC-Potentiometer, ON/OFF-Schalter, EN-Pin |
| Abmessungen | 60 × 53 × 27 mm |
| Topologie | Synchroner Buck-Converter (Step-Down) |
Anwendungshinweise

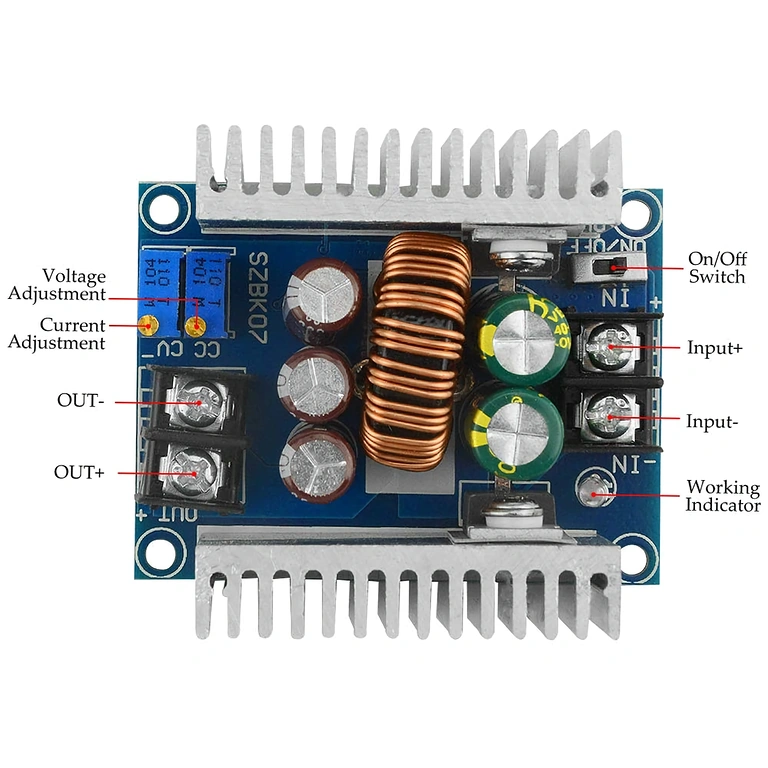

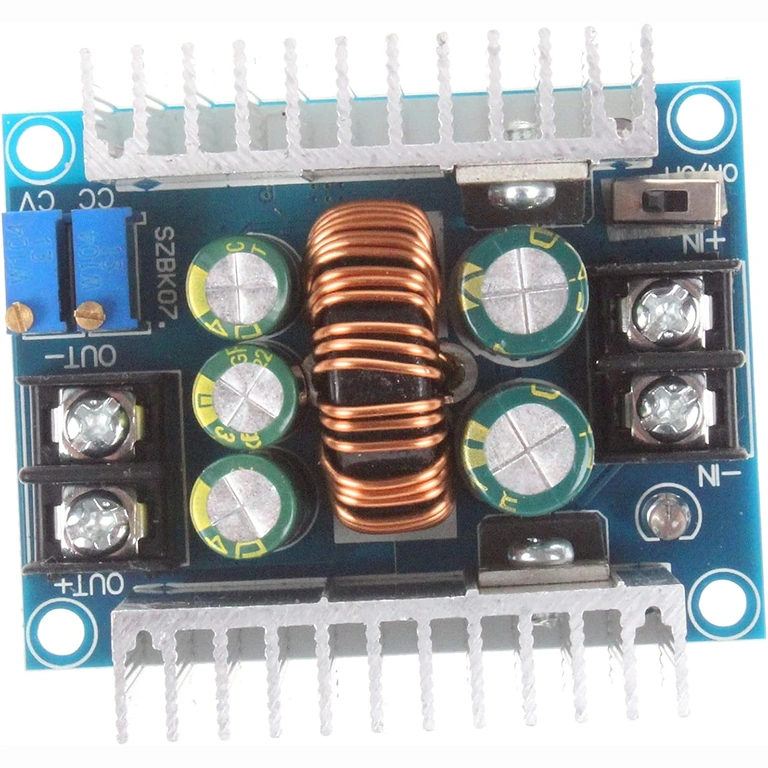

- Anschluss: Verbinden Sie den +IN-Anschluss mit dem Pluspol und -IN mit dem Minuspol Ihrer Stromquelle. Überschreiten Sie keinesfalls 40V am Eingang.

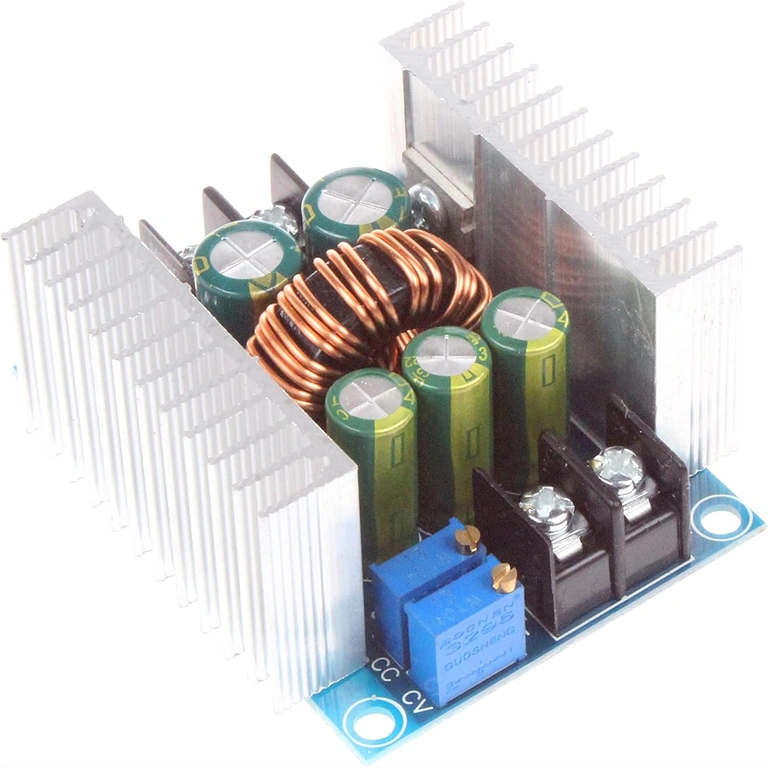

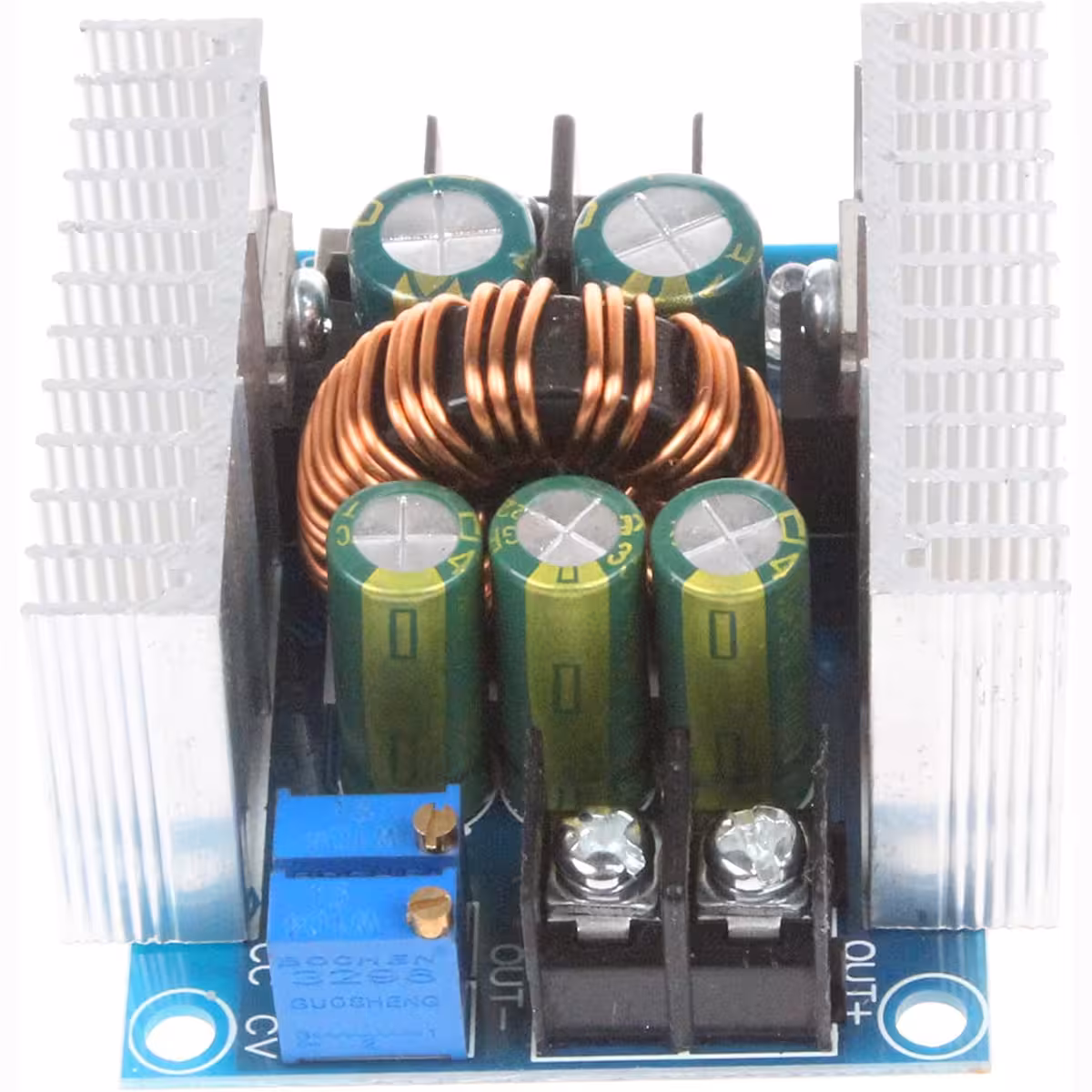

- Einstellen der Ausgangsspannung (CV): Drehen Sie am CV-Potentiometer, um die Spannung zwischen 1,2V und 36V zu justieren. Prüfen Sie den Wert vor dem Anschließen des Verbrauchers mit einem Multimeter.
- Einstellen der Strombegrenzung (CC): Nutzen Sie das CC-Potentiometer, um den maximalen Strom (0,2A–20A) festzulegen. Bei Überschreiten schaltet das Modul in den Konstantstrom-Modus.
- Ein-/Ausschalten: Nutzen Sie den integrierten ON/OFF-Schalter oder steuern Sie das Modul extern über den EN-Pin.
- Aktive Kühlung: Bei Strömen über 15A oder großen Spannungsdifferenzen sollte ein Lüfter auf die Kühlkörper gerichtet werden.
- Thermische Belastung: Für eine lange Lebensdauer empfehlen wir, das Modul unter 80 % seiner Nennkapazität zu betreiben und Dauerlast bei maximaler Leistung zu vermeiden.
Lieferumfang
- 1× DC-DC Step-Down Modul 20A 300W CC/CV
Häufig gestellte Fragen (FAQ)
Kann ich das Modul zum Laden von LiPo- oder Li-Ion-Akkus verwenden?
Ja, dank der CC/CV-Regelung ist dies ideal möglich. Stellen Sie die Ladeschlussspannung am CV-Regler und den Ladestrom am CC-Regler ein. Das Modul eignet sich für LiPo, Li-Ion und LiFePO4, sofern die korrekten Parameter Ihres Akkus bekannt sind.
Ist in jedem Fall eine aktive Kühlung erforderlich?
Nein. Bei Strömen unter 10–12A und geringen Spannungsdifferenzen reichen die integrierten Kühlkörper aus. Ein Lüfter wird erst bei Lasten über 15A oder bei kontinuierlichem Betrieb unter hoher Last empfohlen.
Was passiert, wenn die Last den eingestellten Strom übersteigt?
Das Modul wechselt automatisch in den CC-Modus (Konstantstrom) und senkt die Ausgangsspannung, um den Strom auf dem eingestellten Wert zu halten. Bei einem Kurzschluss greift der Schutzmechanismus und setzt sich nach Fehlerbehebung automatisch zurück.
Kann ich damit einen Raspberry Pi oder Arduino an 12V betreiben?
Ja, problemlos. Stellen Sie den Ausgang auf 5V oder 3,3V ein. Die geringe Restwelligkeit von ≤50mV ist ideal für Mikrocontroller und IoT-Module, und die Stromkapazität ist für diese Anwendungen mehr als ausreichend.
