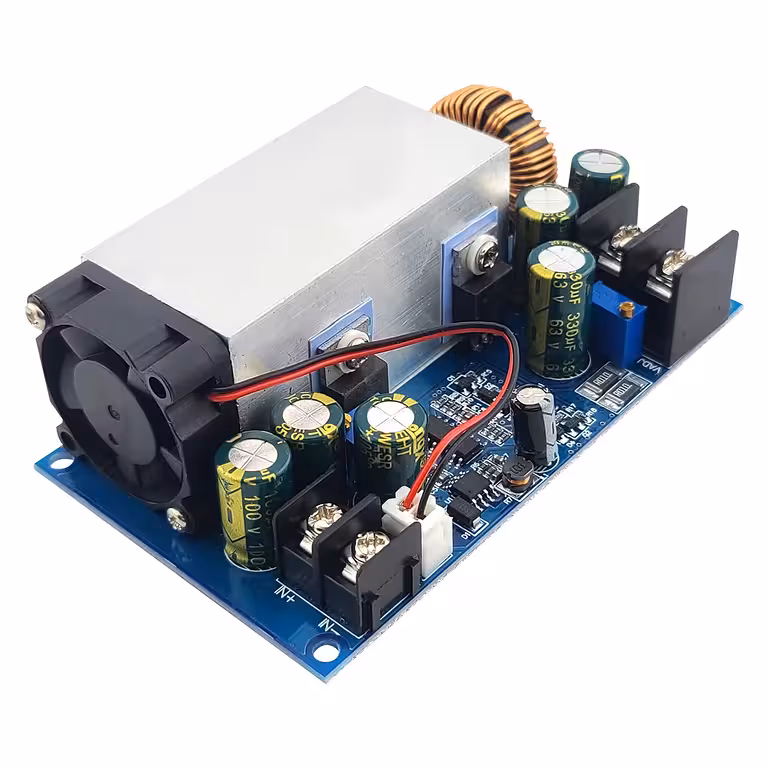

DC-DC Step-Down Wandler 600W 25A – Präzise CV/CC-Regelung für Stromversorgung und Batterieladung
Sie suchen eine effiziente Lösung, um eine DC-Spannung zu reduzieren, ohne dabei wertvolle Energie in Wärme zu verschwenden? Unser 600W 25A Step-Down-Konverter vereint Spannung- und Stromregelung in einem kompakten Modul und erreicht dabei einen beeindruckenden Wirkungsgrad von bis zu 95 %.
Hinweis: Das Modul arbeitet ausschließlich als Step-Down-Wandler (Abwärtswandler). Die Ausgangsspannung muss stets niedriger als die Eingangsspannung sein. Das Gerät verfügt über keinen Verpolungsschutz.
Warum dieses Modell? (Ihre Vorteile):
- Dual-Regelung (CV/CC) — Steuern Sie Spannung und Stromstärke unabhängig voneinander direkt über ein Modul, ohne zusätzliche Strombegrenzer.
- Bis zu 95 % Wirkungsgrad — Minimale Wärmeentwicklung ermöglicht einen zuverlässigen Dauerbetrieb bei moderater Last.
- Großer Eingangsspannungsbereich (12–75V) — Perfekt geeignet für Solarpaneele, Netzteile, Autobatterien oder Laborstromversorgungen.
- Einstellbarer Ausgang (2.5–60V / 1–25A) — Vielseitig einsetzbar, von der Arduino-Versorgung bis hin zum Laden von 48V-Akkus oder der Motorsteuerung.
- Präzisions-Mehrgang-Potentiometer — Ermöglicht eine deutlich feinere und exaktere Justierung als herkömmliche Ein-Gang-Potis.
- Blaue LED-Statusanzeige — Zeigt Ihnen auf einen Blick, ob der Ausgang aktiv ist.
- 80 kHz Schaltfrequenz — Sorgt für eine geringe Restwelligkeit (Ripple) und ermöglicht den Einsatz kompakter Filterkomponenten.
Details und Leistung
Die Buck-Topologie (Step-Down) mit einer Schaltfrequenz von 80 kHz garantiert ein optimales Gleichgewicht zwischen Effizienz und Spannungsstabilität. Die Spitzenleistung liegt bei 600W; für einen dauerhaften Betrieb empfehlen wir jedoch eine Last von maximal 500W, insbesondere wenn keine aktive Kühlung vorhanden ist. Die Einstellung erfolgt über zwei Mehrgang-Potentiometer – VIADJ für die Spannung und IADJ für den Strom –, die eine präzise Anpassung ohne Sprünge erlauben. Der Kurzschlussschutz erfolgt über eine automatische Strombegrenzung im CC-Modus, ohne dass das Modul komplett abschaltet. Achtung: Bei induktiven Lasten (Motoren, Spulen, Relais) ist der Einbau einer Schottky-Diode als Freilaufdiode am Ausgang zwingend erforderlich.
| Parameter | Wert / Details |
|---|---|
| Maximale Leistung | 600W (500W Dauerlast empfohlen) |
| Ausgangsstrom | 1–25A regelbar |
| Eingangsspannung | 12–75V DC |
| Ausgangsspannung | 2.5–60V DC (nur Step-Down) |
| Betriebsmodi | CV (Konstantspannung) / CC (Konstantstrom) |
| Wirkungsgrad | Bis zu 95% |
| Schaltfrequenz | 80 kHz |
| Statusanzeige | Blaue LED (Ausgang aktiv) |
| Kurzschlussschutz | Automatische Strombegrenzung (CC) |
| Verpolungsschutz | Nicht enthalten |
| Anwendungsbereiche | Batterieladung, Motoren, Elektronik-Module, Labornetzteile |
Bedienungs- und Einstellungshinweise
- Verbinden Sie die Stromquelle mit dem Eingang unter Beachtung der Polarität (+ und −); prüfen Sie dies vor dem Einschalten unbedingt mit einem Multimeter.
- Stellen Sie IADJ auf das Minimum: Drehen Sie das Poti ca. 10 Umdrehungen gegen den Uhrzeigersinn, bevor Sie die Last anschließen.
- Justieren Sie VIADJ: Drehen im Uhrzeigersinn erhöht die Ausgangsspannung, gegen den Uhrzeigersinn verringert sie diese. Überprüfen Sie den Wert mit einem Multimeter.
- Schließen Sie die Last an und erhöhen Sie den IADJ schrittweise bis zum gewünschten Stromwert, während Sie diesen mit einem Amperemeter überwachen.
- Verbinden Sie die Masse des Eingangs nicht direkt mit der Masse des Ausgangs, sofern der Schaltplan des angeschlossenen Geräts dies nicht explizit vorsieht.
- Bei induktiven Lasten (Motoren, Spulen) muss eine Schottky-Diode parallel zur Last (Kathode zum Pluspol) geschaltet werden.
- Bei Lasten nahe 500W ist eine aktive Kühlung (Lüfter) erforderlich, um die Betriebstemperatur im sicheren Bereich zu halten.
Lieferumfang
- 1 × DC-DC Step-Down Modul 600W 25A CV/CC
Häufig gestellte Fragen
Kann ich diesen Wandler auch zum Erhöhen der Spannung nutzen?
Nein. Das Modul arbeitet ausschließlich als Step-Down-Wandler. Die Ausgangsspannung muss immer niedriger sein als die Eingangsspannung. Für eine Spannungserhöhung benötigen Sie einen Boost-Konverter.
Was passiert bei einer Verpolung am Eingang?
Das Modul besitzt keinen Verpolungsschutz. Eine falsche Verbindung kann die internen Komponenten dauerhaft zerstören. Prüfen Sie die Polarität daher immer mit einem Multimeter, bevor Sie das Gerät unter Strom setzen.
Ist eine Freilaufdiode beim Laden von Batterien notwendig?
Ja. Ohne Diode kann Strom rückwärts durch das Modul fließen, wenn die Stromquelle getrennt wird, was die internen Transistoren zerstören kann. Verwenden Sie eine für den Betriebsstrom dimensionierte Schottky-Diode.
Kann ich DC-Motoren direkt mit diesem Modul betreiben?
Ja, unter Verwendung einer parallel geschalteten Schottky-Diode. Der Anlaufstrom des Motors sollte 25A nicht überschreiten und die Dauerleistung sollte unter 500W bleiben.
Wann benötige ich eine zusätzliche Kühlung?
Bei Lasten über 300W oder in warmen Umgebungen sollten Sie einen Lüfter über dem Modul montieren. Ohne forcierte Kühlung steigt die Temperatur der Bauteile schnell an, was die Lebensdauer erheblich verkürzt.
