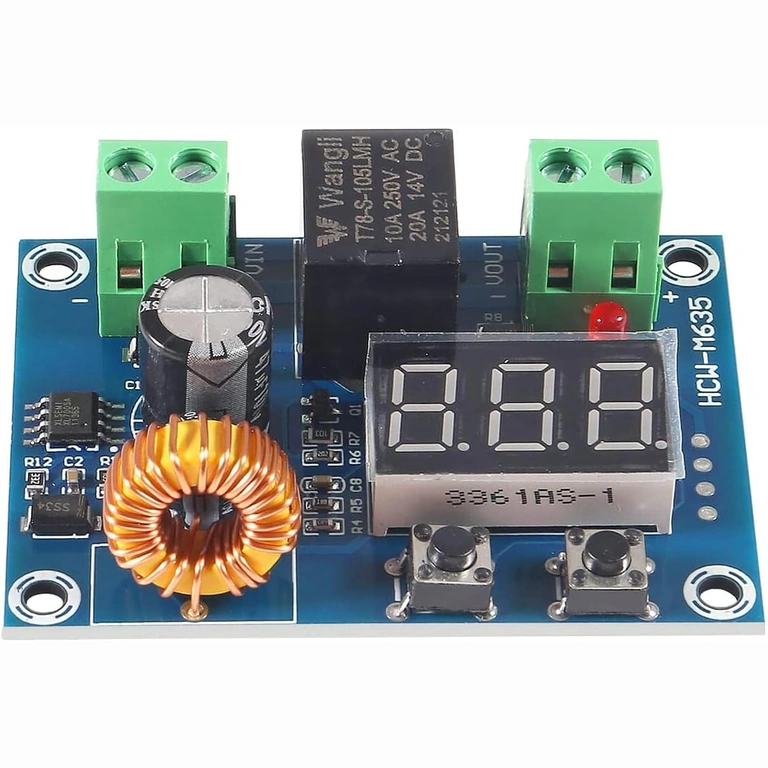

Batteriewächter Unterspannungsschutz 12V–36V — Automatische Abschaltung und Wiederzuschaltung für maximale Sicherheit
Eine tiefentladene Batterie verliert dauerhaft an Kapazität und Lebensdauer. Ob im Wohnmobil, auf dem Boot, in Off-Grid-Solaranlagen oder bei Fahrzeugen, die längere Zeit stehen – oft bemerkt man den kritischen Spannungsabfall erst, wenn es zu spät ist. Unser Unterspannungsschutz-Modul greift präventiv ein: Es trennt Ihre Verbraucher automatisch vom Stromkreis, sobald die Spannung unter den eingestellten Schwellenwert fällt, und schaltet sie bei ausreichender Spannung selbstständig wieder zu.
Hinweis: Das Gerät ist kein Spannungswandler – die Ausgangsspannung entspricht der Eingangsspannung. Der maximal zulässige Strom beträgt 10A.
Warum Sie sich für dieses Modell entscheiden sollten (Vorteile):
- Vollautomatische Steuerung — Dank Auto-Power-Off und Auto-Reconnect-Funktion arbeitet das Modul völlig autark; ideal für unbeaufsichtigte Systeme.
- Präzise Einstellung auf 0,1V genau — Definieren Sie exakte Grenzwerte (z. B. 11,5V oder 22,8V). Besonders wichtig für LiFePO4- und Li-Ion-Akkus mit engen Spannungsfenstern.
- Universell einsetzbar für 12V, 24V und 36V DC — Ein Modul für verschiedene Anwendungen wie Autobatterien, Solarspeicher oder Li-Ion-Packs, ohne Hardware-Anpassungen.
- Konfigurierbare Hysterese — Verhindern Sie ein schnelles „Flattern“ des Relais bei Spannungsschwankungen durch eine individuell einstellbare Wiedereinschaltschwelle.
- Geringer Eigenverbrauch — Mit unter 1,5W Leistungsaufnahme belastet das Modul Ihre Batterie kaum.
Details und technische Leistung
Das Unterspannungsschutz-Modul nutzt ein leistungsstarkes Relais, das von einem Mikrocontroller gesteuert wird. Dieser überwacht in Echtzeit die Spannung am VIN-Eingang. Sobald die Spannung den definierten Abschaltwert (mit einer Genauigkeit von 0,1V) unterschreitet, öffnet das Relais den Stromkreis und trennt den Verbraucher am VOUT-Ausgang. Die automatische Wiederzuschaltung erfolgt, sobald die Spannung die Summe aus Abschaltwert und Hysterese überschreitet. Mit einer Schaltleistung von bis zu 10A ist das Modul für eine Vielzahl von Anwendungen geeignet, darunter DC-Motoren, LED-Beleuchtungen, Laderegler und vieles mehr.
| Parameter | Wert / Detail |
|---|---|
| Eingangsspannung | 12V – 36V DC |
| Ausgangsspannung | Identisch mit Eingangsspannung |
| Maximaler Strom | 10A |
| Spannungsgenauigkeit | 0,1V |
| Eigenverbrauch | Max. 1,5W |
| Abmessungen | 57 × 42 × 19 mm |
| Gewicht | 28g |
| Systemkompatibilität | 12V, 24V, 36V DC |
| Anwendungsbereiche | KFZ, Solaranlagen, Akkus, DC-Systeme |
Programmierung und Inbetriebnahme

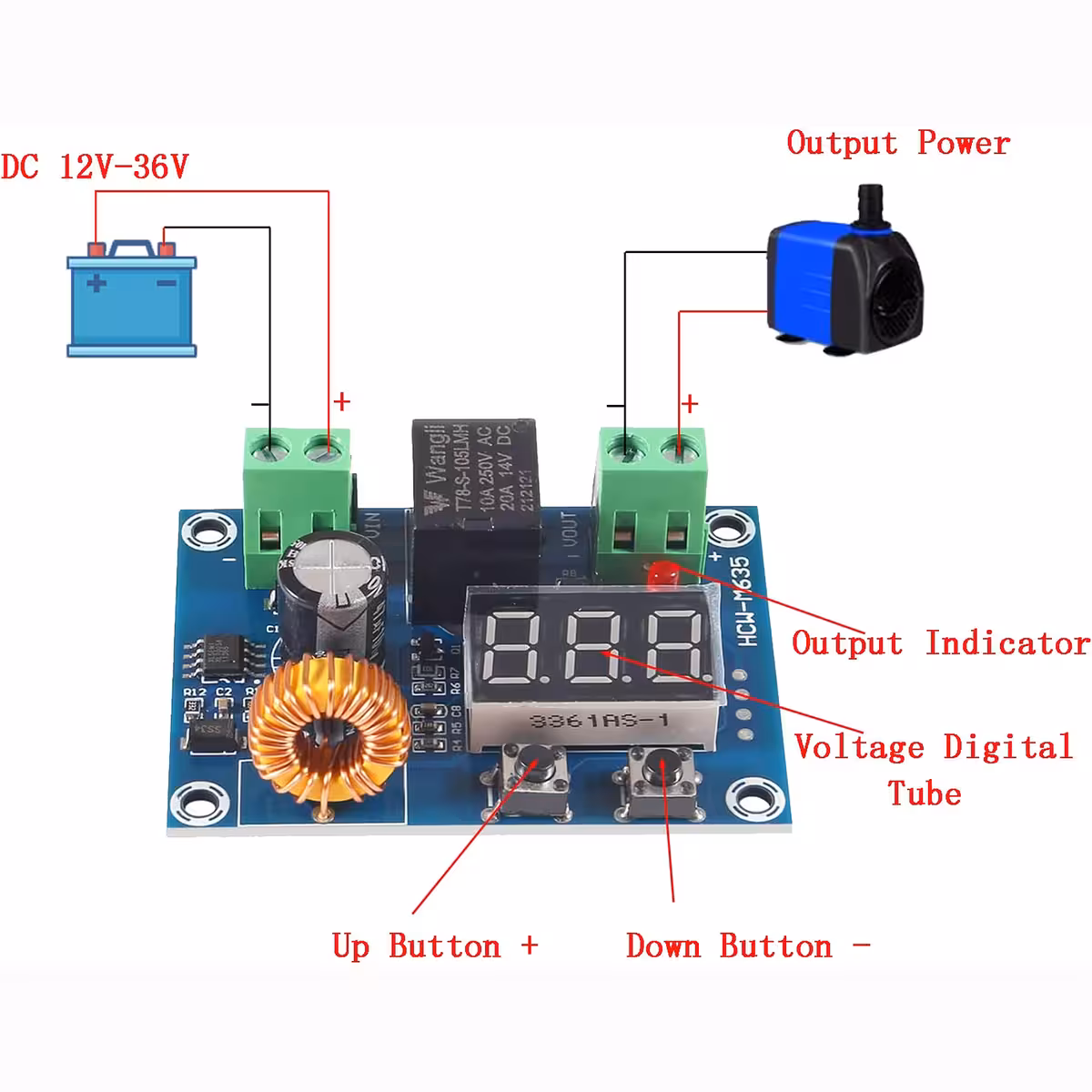

- Verbinden Sie den Plus- und Minuspol der Batterie mit dem VIN-Eingang des Moduls (auf korrekte Polarität achten).
- Schließen Sie Ihren Verbraucher (Motor, Lampe, Regler etc.) an den VOUT-Ausgang an.
- Halten Sie die linke Taste gedrückt, um den Modus für die Abschaltspannung aufzurufen – passen Sie den Wert mit kurzen Tastendrücken an (z. B. 11,5V für 12V-Batterien).
- Halten Sie die rechte Taste gedrückt, um die Hysterese (die Differenzspannung für die Wiedereinschaltung, z. B. 1V) festzulegen.
- Bestätigen Sie die Einstellungen – das Relais schaltet nun automatisch ab, wenn die Spannung unter den Schwellenwert fällt, und schaltet wieder ein, sobald die Spannung den optimalen Bereich erreicht.
Lieferumfang
- 1x Batteriewächter Unterspannungsschutz Modul 12V–36V 10A
Häufig gestellte Fragen
Ist das Modul mit LiFePO4- und Li-Ion-Akkus kompatibel?
Ja, das Modul ist für alle gängigen Akkutypen mit einer Nennspannung zwischen 12V und 36V geeignet, einschließlich LiFePO4, Li-Ion, AGM und Blei-Säure, da die Schutzschwelle manuell auf 0,1V genau eingestellt werden kann.
Kann es für Off-Grid-Solaranlagen verwendet werden?
Absolut, es ist ideal für autarke Photovoltaik-Systeme. Es schützt Ihren Solarspeicher vor einer schädlichen Tiefentladung, wenn die Energiegewinnung nicht ausreicht.
Was passiert, wenn der Verbraucher mehr als 10A zieht?
Eine Überschreitung des maximalen Stroms von 10A kann das interne Relais beschädigen. Für leistungsstärkere Verbraucher empfehlen wir den Einsatz eines externen Lastrelais, das über das Signal des Moduls angesteuert wird.
Funktioniert das Modul bei 24V oder 36V ohne Änderungen?
Ja, das Modul unterstützt nativ Eingangsspannungen von 12V bis 36V DC. Es sind keine Hardware-Modifikationen erforderlich – lediglich die Anpassung des Abschaltwerts an die Nennspannung Ihrer Batterie.
Bleiben die Einstellungen nach einer Stromunterbrechung erhalten?
Ja, die programmierten Werte für die Abschaltspannung und die Hysterese werden im nichtflüchtigen Speicher des Moduls gesichert und bleiben auch nach einer Stromunterbrechung aktiv.
