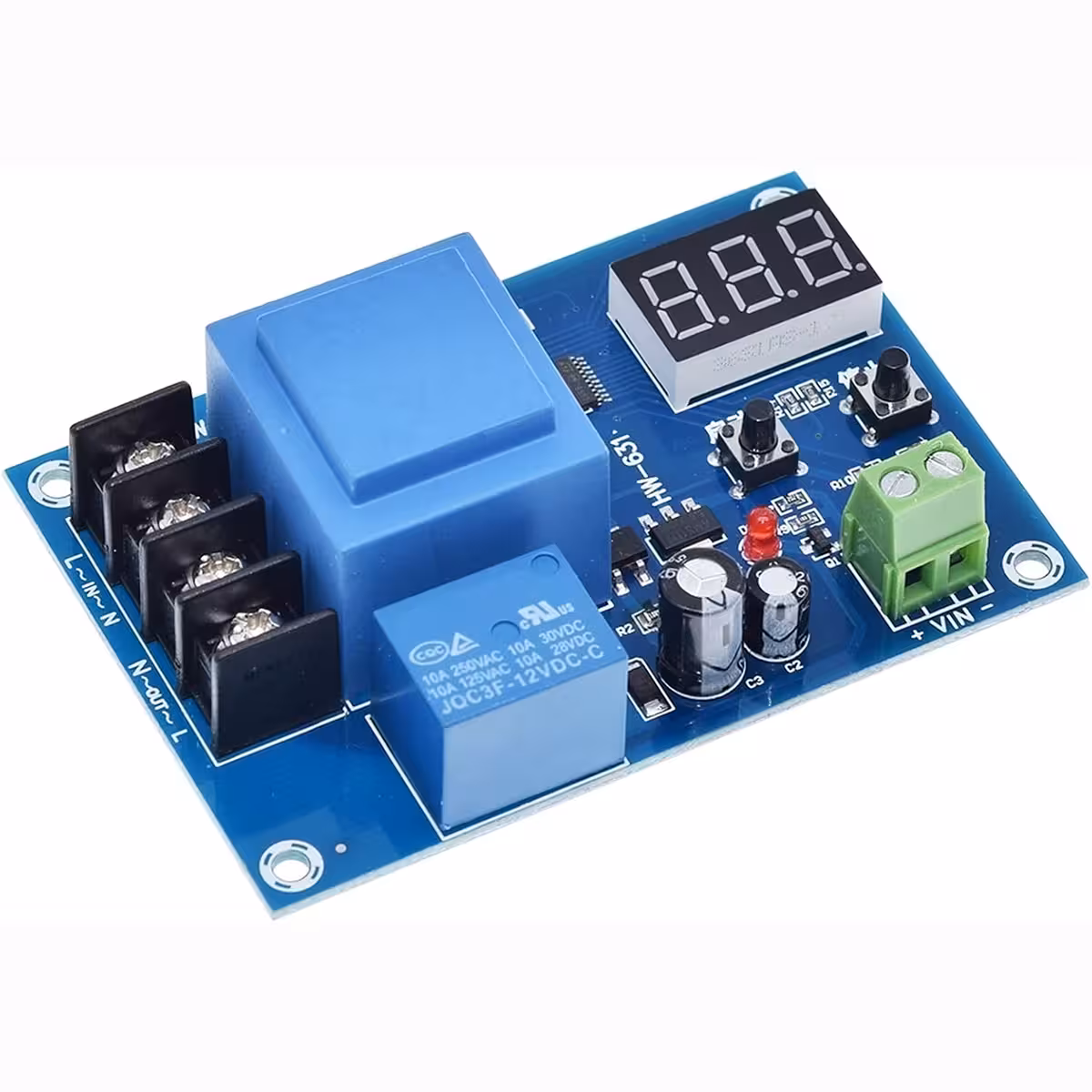

XH-M602 Batterieladeregler – Einmal eingestellt, läuft alles vollautomatisch
Möchten Sie verhindern, dass Ihre Batterie überladen oder tiefentladen wird, ohne ständig den Ladevorgang überwachen zu müssen? Mit dem XH-M602 Modul definieren Sie Ihre Start- und Stopp-Schwellenwerte genau einmal. Das interne Relais übernimmt anschließend die vollständige Steuerung des Ladezyklus – ganz ohne manuelles Eingreifen und mit maximaler Sicherheit für Ihre Akkus. Das Modul ist für Spannungsbereiche von 3,7V bis 120V ausgelegt und eignet sich somit für alles, von der einzelnen Li-Ion-Zelle bis hin zu komplexen 96V-Solaranlagen.
Hinweis: Das XH-M602 ist ein reines Relais-Steuerungsmodul. Es überwacht die Spannung und schaltet die externe Ladequelle. Es erzeugt selbst keine Ladespannung; Sie benötigen ein passendes Ladegerät oder eine Stromquelle, die für Ihren Batterietyp geeignet ist.
Warum das XH-M602 Modul? Ihre Vorteile auf einen Blick:
- Universelle Kompatibilität — Geeignet für Li-Ion, Li-Polymer, LiFePO4, Ni-Cd, Ni-MH und Blei-Säure-Akkus von 3,7V (Einzelzelle) bis 120V (Serienschaltungen).
- Automatisierte Relais-Steuerung — Einmalige Konfiguration der START- und STOP-Schwellenwerte; das Modul steuert den Ladevorgang danach vollkommen autark.
- Präzises LED-Display — Anzeige der aktuellen Batteriespannung in Echtzeit mit einer Genauigkeit von 0,1V – Schluss mit vagen Schätzungen.
- Perfekt für Solaranlagen — Schützt 24V-, 48V- oder 72V-Batterien in Photovoltaik-Installationen zuverlässig vor Überladung.
- Schneller Reset — Durch gleichzeitiges Drücken von START und STOP (Anzeige zeigt ‚888‘) setzen Sie das Gerät in nur 3 Sekunden auf Werkseinstellungen zurück.
- Kompaktes Design — Mit nur 89 × 58 × 24 mm und 111g Gewicht lässt es sich problemlos in Schaltschränke, DIY-Gehäuse oder bestehende Anlagen integrieren.

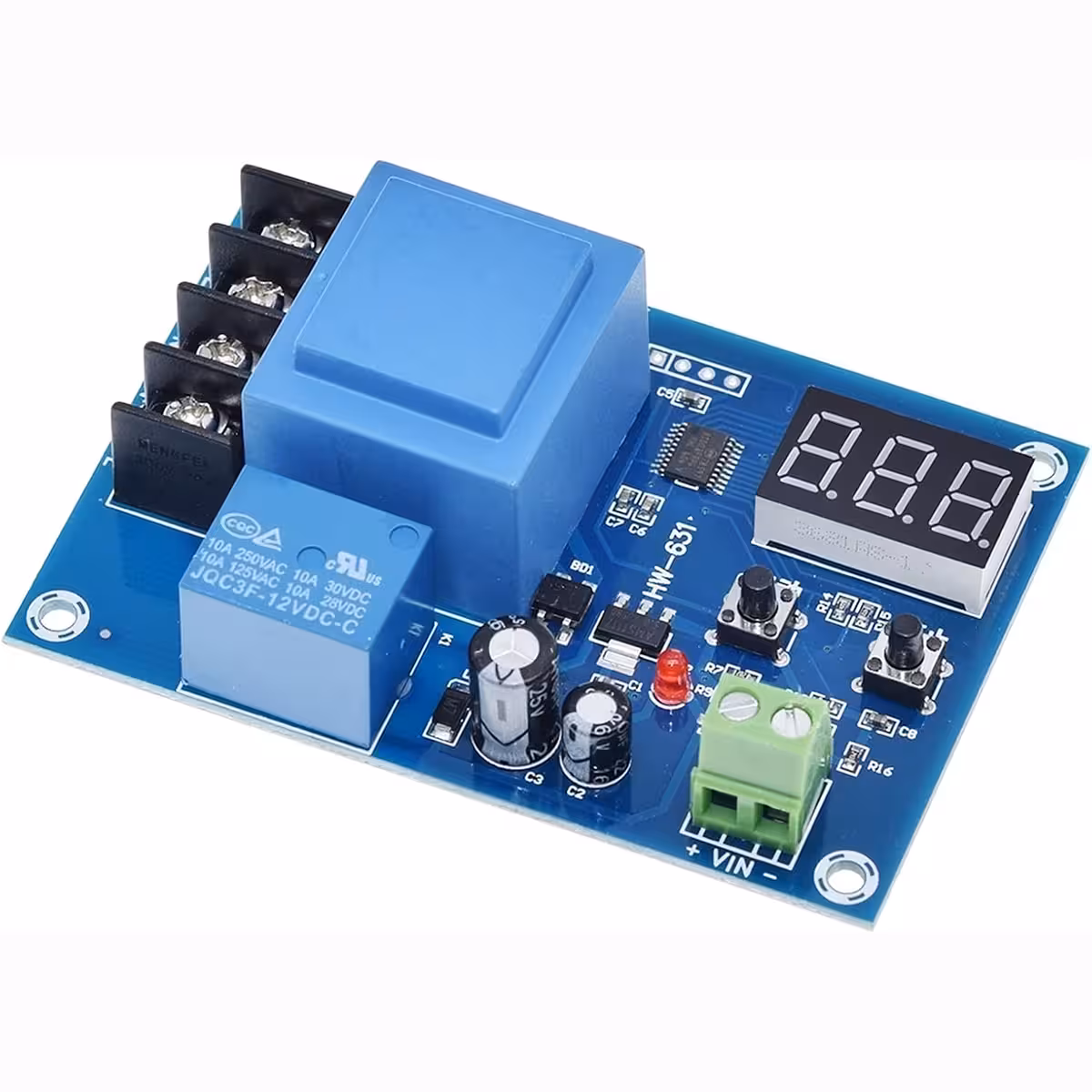

Leistung und Funktionsweise

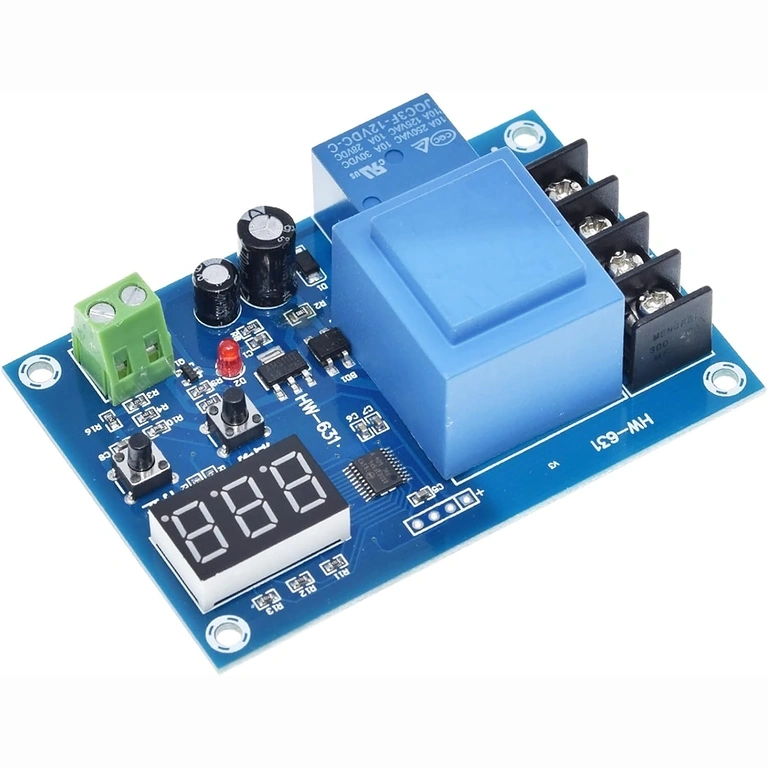

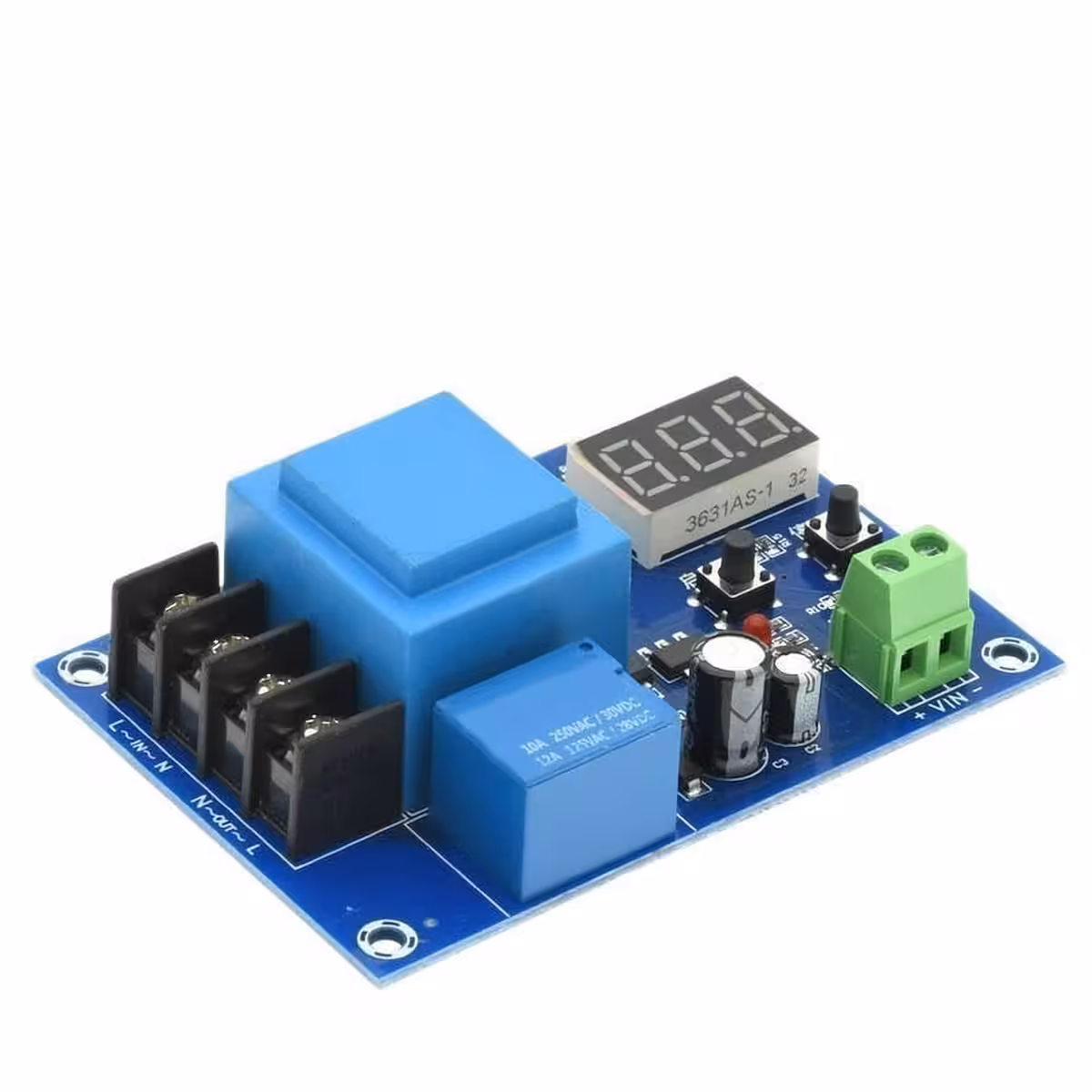

Das Herzstück des Moduls ist ein leistungsstarkes Schaltrelais, das die Ladequelle basierend auf der gemessenen Batteriespannung verbindet oder trennt. Der START-Schwellenwert legt fest, ab welcher Spannung der Ladevorgang automatisch beginnt, während der STOP-Schwellenwert den Prozess bei Erreichen der Zielspannung unterbricht. Dies verhindert effektiv eine Überladung. Die Stromversorgung des Moduls erfolgt direkt über 220V AC, was es ideal für stationäre Anwendungen wie Werkstätten, Garagen, USV-Systeme oder Photovoltaik-Anlagen macht.
| Parameter | Details |
|---|---|
| Modell | XH-M602 |
| Überwachungsbereich | 3,7V – 120V |
| Einstellbare Spannungen | 6V, 12V, 24V, 36V, 48V, 60V, 72V, 84V, 96V, 120V |
| Steuerungsart | Relais ON/OFF (automatische Ladeunterbrechung) |
| Anzeige | LED, 0,1V Genauigkeit |
| Betriebsspannung Modul | 220V AC |
| Kompatible Akkutypen | Li-Ion, Li-Polymer, LiFePO4, Ni-Cd, Ni-MH, Blei-Säure |
| Hauptanwendungen | 12V Kfz, Solar, USV, E-Mobilität, DIY-Projekte |

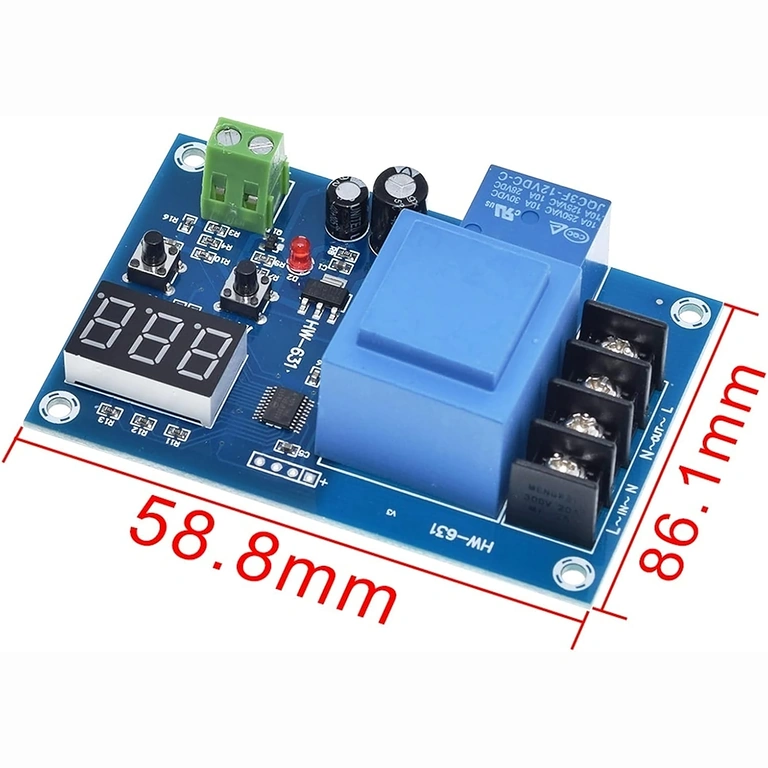

| Abmessungen | 89 × 58 × 24 mm |
| Gewicht | 111g |

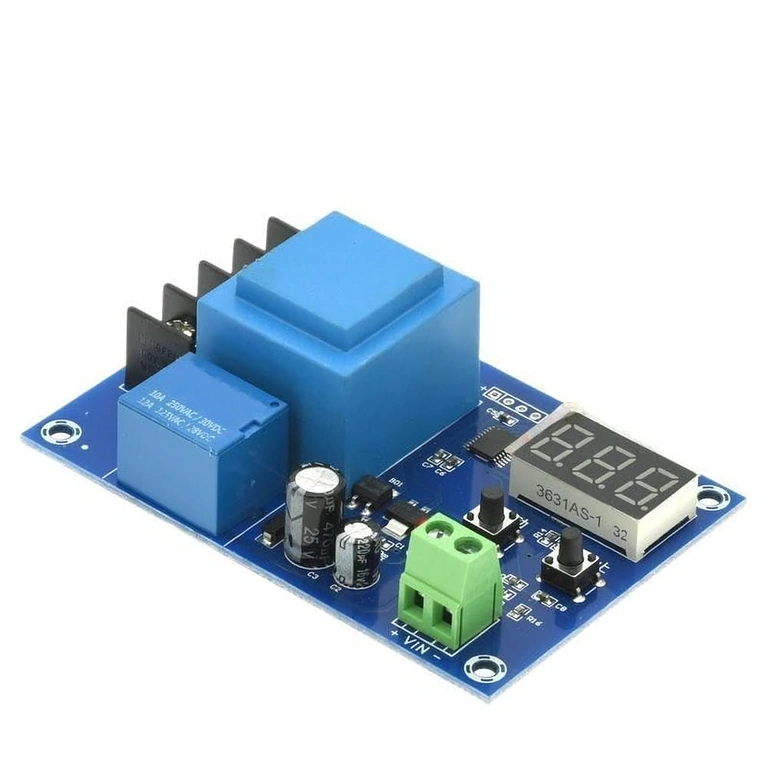

Programmierung und Inbetriebnahme
- START-Schwellenwert einstellen: START-Taste 3 Sekunden gedrückt halten, bis die Anzeige blinkt. Mit + und – den Wert anpassen und mit START bestätigen.
- STOP-Schwellenwert einstellen: STOP-Taste 3 Sekunden gedrückt halten, bis die Anzeige blinkt. Mit + und – den Wert anpassen und mit STOP bestätigen.
- Auf Werkseinstellungen zurücksetzen: START und STOP gleichzeitig gedrückt halten, bis ‚888‘ im Display erscheint.

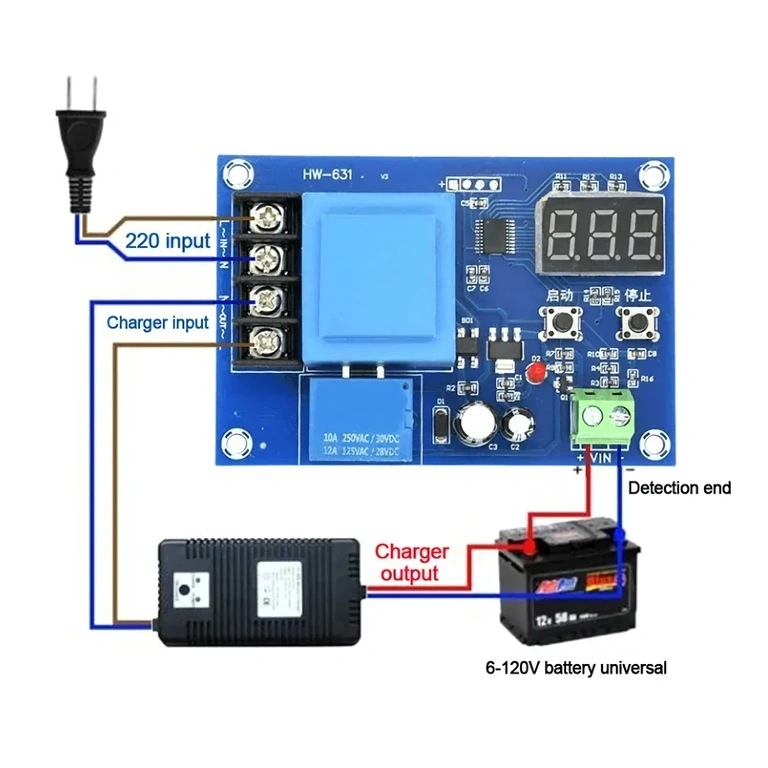

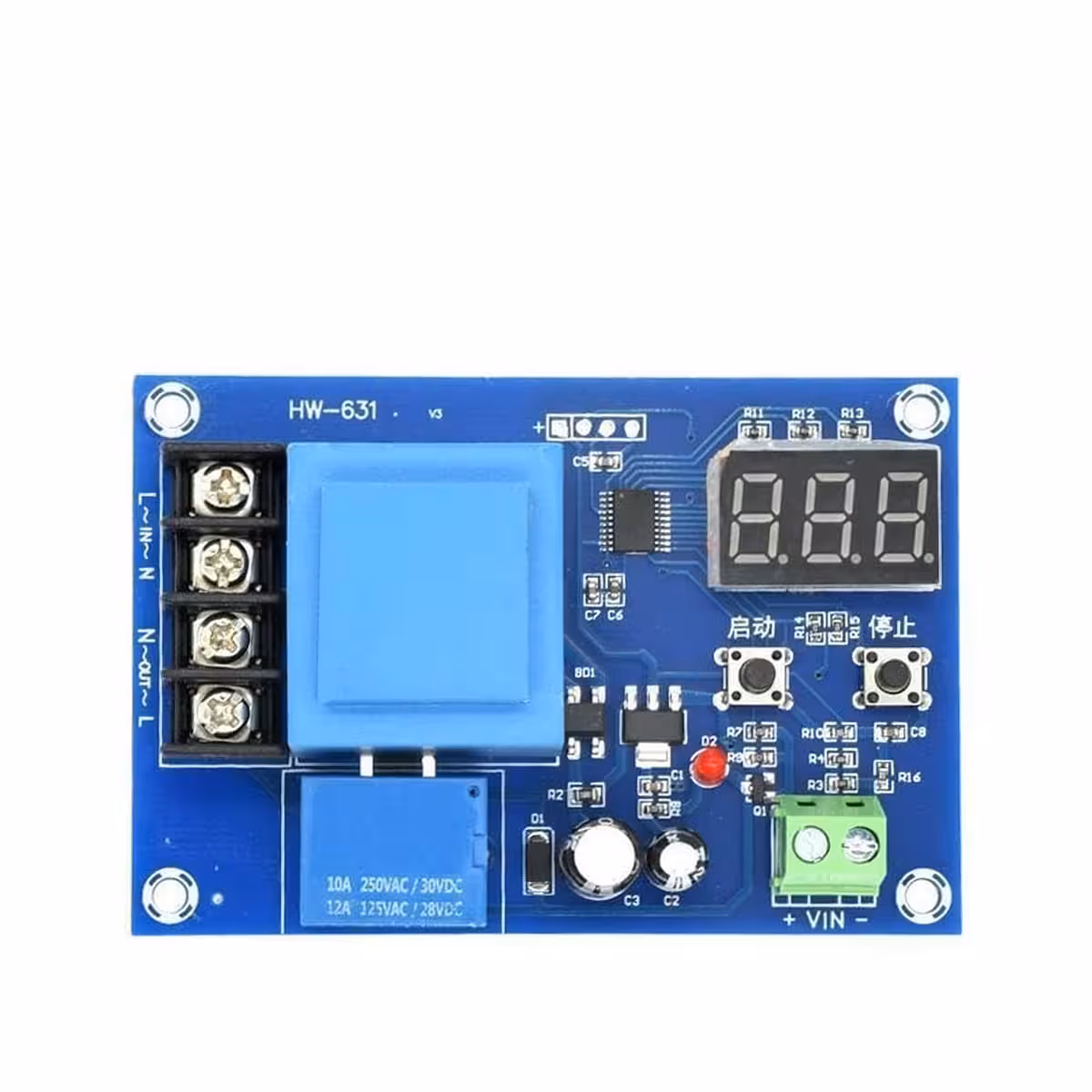

- Anschluss: Verbinden Sie die Batterieklemmen unter Beachtung der Polarität (+ und –) mit dem Modul. Die externe Ladequelle wird an den Relais-Ausgang angeschlossen.
- Betriebskontrolle: Bei Erreichen des STOP-Wertes öffnet das Relais automatisch. Sinkt die Spannung unter den START-Wert, wird der Ladevorgang wieder aufgenommen.

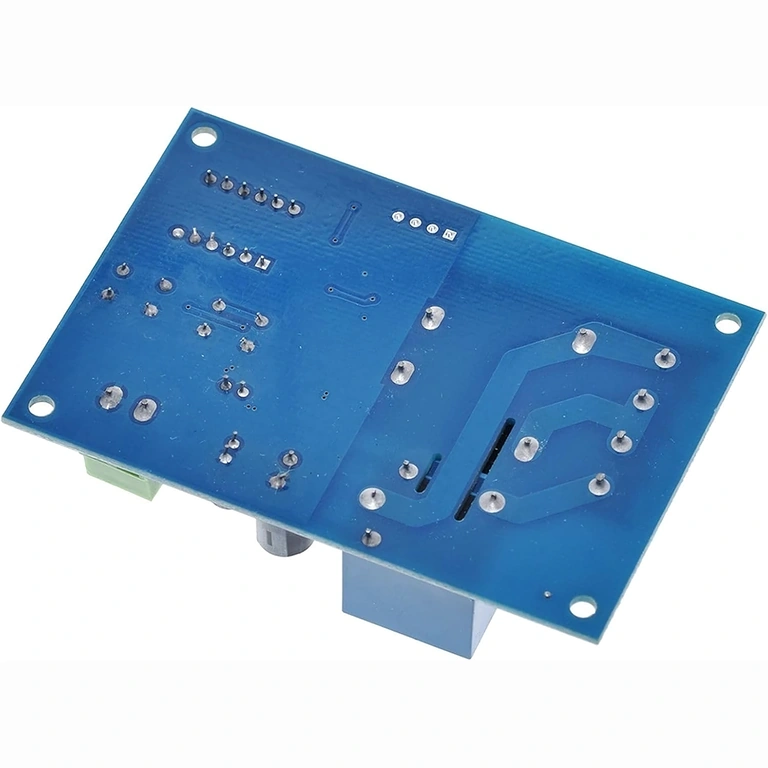

Lieferumfang
- 1 × XH-M602 Batterielade-Steuerungsmodul
Häufig gestellte Fragen (FAQ)
Ist das Modul für 12V-Autobatterien geeignet?
Ja. Sie können beispielsweise den STOP-Wert auf 14,4V (Vollladung) und den START-Wert auf 12,0V einstellen, um den Ladezyklus für Blei-Säure-Akkus vollautomatisch zu steuern.
Kann ich es in Solaranlagen einsetzen?
Absolut, dies ist eines der Haupteinsatzgebiete. Das Modul steuert die Verbindung zwischen Laderegler und Batterie (24V, 48V oder 72V) und schützt so vor Überladung bei schwankender Sonneneinstrahlung.
Erzeugt das Modul die Ladespannung?
Nein. Das XH-M602 ist ein reiner Controller. Es überwacht die Spannung und schaltet ein Relais. Sie benötigen ein separates, für Ihren Akkutyp geeignetes Ladegerät.
Wie genau ist die Spannungsmessung?
Das LED-Display bietet eine Auflösung von 0,1V. Dies ist präzise genug, um Ladezyklen für alle unterstützten Batterietypen, einschließlich Li-Ion und LiFePO4 mit ihren engen Spannungsfenstern, sicher zu verwalten.
