Berührungsloser IR-Sensor-Schalter – Lichtsteuerung ganz ohne Kontakt
Ob in der Küche mit nassen Händen, in der Werkstatt mit Handschuhen oder im Bad, wo Hygiene an erster Stelle steht – ein klassischer Lichtschalter ist oft unpraktisch. Mit diesem Sensor-Modul genügt eine einfache Handbewegung in einem Abstand von 3–8 cm, um Ihre LED-Beleuchtung ein- oder auszuschalten sowie die Helligkeit stufenlos zu regeln.

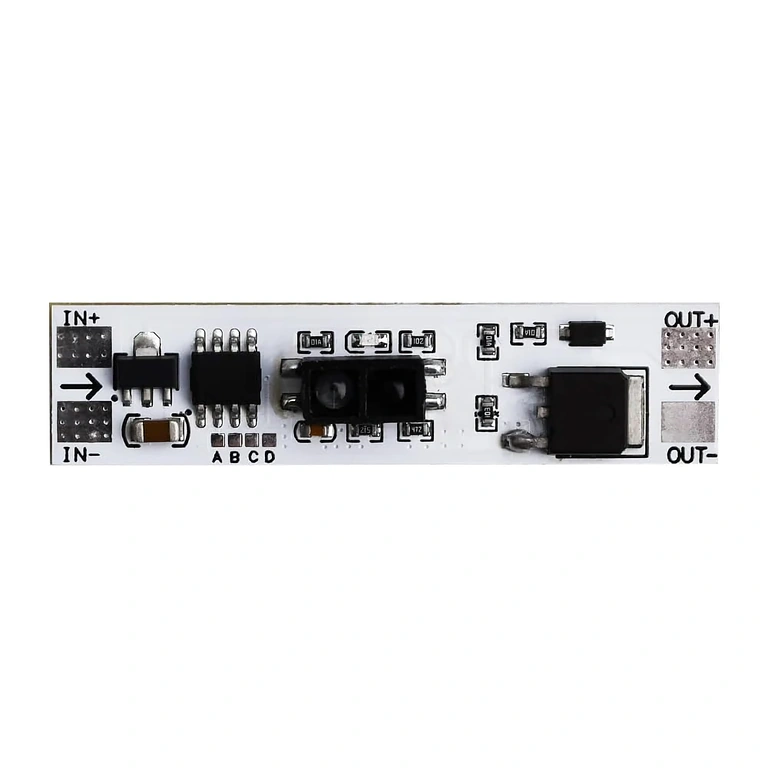

Hinweis: Ab Werk ist das Modul auf den reinen ON/OFF-Modus eingestellt. Erweiterte Funktionen wie Dimmen oder Fade-in/out lassen sich durch das Überbrücken der Lötpunkte A, B, C oder D auf der Platine aktivieren.
Warum Sie sich für dieses Modell entscheiden sollten (Vorteile):
- Berührungslos & hygienisch — Erkennt Handgesten im Bereich von 3–8 cm; keine Fingerabdrücke auf Möbeln oder Schaltern.
- Kombinierte Steuerung — Ein kurzes Winken schaltet das Licht, eine längere Geste dimmt die Helligkeit – alles in einem kompakten Modul.
- Vielseitige Spannung — Kompatibel mit 5V, 12V und 24V DC Systemen; ideal für bestehende LED-Installationen ohne zusätzliche Konverter.
- Leistungsstark — Unterstützt bis zu 3A / 36W, ausreichend für ca. 2–3 Meter LED-Streifen oder leistungsstarke LED-Spots.
- Sanfte Lichtübergänge — Aktivierbare Fade-in/out-Funktion für ein angenehmes, blendfreies Ein- und Ausschalten.
- Kompaktes Design — Mit nur 50 × 12 × 7,9 mm lässt sich das Modul unauffällig hinter Blenden, in Möbeln oder unter Spiegeln verbauen.
- Plug-and-Play — Sofort einsatzbereit im ON/OFF-Modus, keine komplexe Software-Einrichtung erforderlich.
Technische Details und Leistung
Der Infrarot-Näherungssensor reagiert in Sekundenbruchteilen auf Handbewegungen und wird durch normales Umgebungslicht nicht beeinträchtigt. Der PWM-Ausgang sorgt für eine flüssige und präzise Helligkeitsregelung ohne störendes Flackern. Der integrierte Transistor ist für eine Dauerlast von 3A ausgelegt. Die präzise Kalibrierung des Erfassungsbereichs auf 3–8 cm verhindert zudem ungewollte Schaltungen durch Bewegungen im Hintergrund.
| Parameter | Details |
|---|---|
| Betriebsspannung | 5V / 12V / 24V DC |
| Max. Ausgangsstrom | 3A |
| Max. Leistung | 36W |
| Sensortyp | Infrarot (IR) Näherungssensor |
| Erfassungsbereich | 3 – 8 cm |
| Funktionsmodi | ON/OFF, Dimmer (Fade in/out) |
| Steuerungsmethode | Gestensteuerung (berührungslos) |
| Kompatibilität | DC LED-Systeme (Streifen, Spots, Module) |
| Abmessungen | 50 × 12 × 7,9 mm |
| Anschlussart | Lötpads auf der Platine |

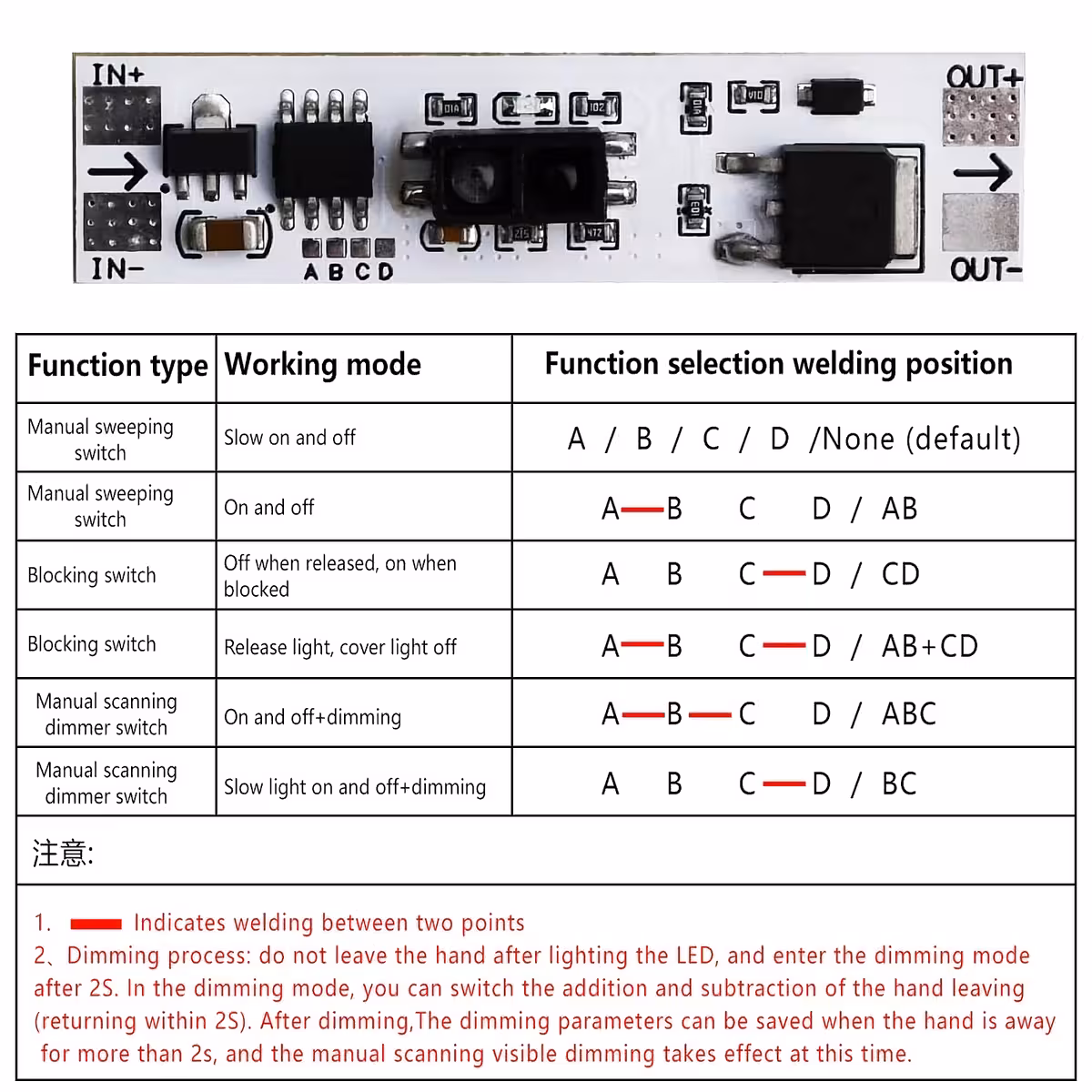

Programmierung und Inbetriebnahme
- Standard-Modus (ON/OFF): Im Auslieferungszustand ist das Modul sofort als Ein-/Ausschalter einsatzbereit.
- Dimmer-Funktion: Verbinden Sie die Lötpunkte A und B auf der Platine, um den Dimm-Modus zu aktivieren. Ein kurzes Winken schaltet das Licht; halten Sie die Hand vor den Sensor, um die Helligkeit stufenlos anzupassen.
- Fade In / Fade Out: Verbinden Sie die Lötpunkte C und D für sanfte Ein- und Ausschaltvorgänge.
- Erweiterte Szenarien: Die Lötpunkte A, B, C und D können je nach Bedarf kombiniert werden.

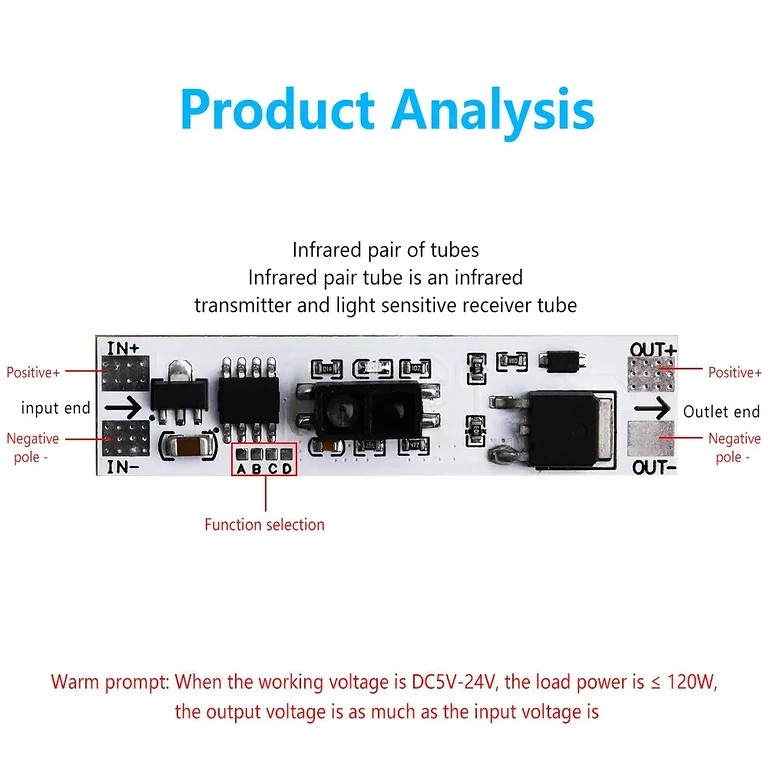

- Elektrischer Anschluss: Verbinden Sie den Pluspol (+) der Stromversorgung mit VCC, den Minuspol (–) mit GND und den Pluspol der LED mit dem OUT-Anschluss.
- Testlauf: Nach der Stromzufuhr einfach die Hand in 3–8 cm Abstand vor den Sensor halten. Die LED auf der Platine signalisiert die Erkennung.
Lieferumfang
- 1 × Berührungsloses IR-Sensor-Modul mit Dimmer-Funktion
Häufig gestellte Fragen (FAQ)
Ist das Modul mit herkömmlichen 12V LED-Streifen kompatibel?
Ja, es ist perfekt für einfarbige 12V DC LED-Streifen geeignet. Achten Sie lediglich darauf, dass die Gesamtlast 3A bzw. 36W nicht überschreitet.
Schaltet sich das Licht versehentlich ein, wenn ich vorbeigehe?
Nein, der Erfassungsbereich ist auf 3–8 cm begrenzt. Vermeiden Sie die Montage direkt gegenüber von stark reflektierenden Oberflächen oder in Bereichen mit sehr engem Durchgangsverkehr.
Benötige ich eine spezielle Software zur Programmierung?
Nein. Das Modul benötigt keine Software oder App. Alle Zusatzfunktionen werden rein hardwareseitig durch das Überbrücken der entsprechenden Lötpunkte auf der Platine aktiviert.
Kann ich damit auch E27-Lampen oder 230V-Geräte steuern?
Nein. Dieses Modul ist ausschließlich für Niedervolt-Gleichstromanwendungen (DC) wie LED-Streifen oder 5V/12V/24V-Module konzipiert. Es darf nicht an das 230V-Stromnetz angeschlossen werden.
